Настінна декоративна підставка для квітів та художніх виробів

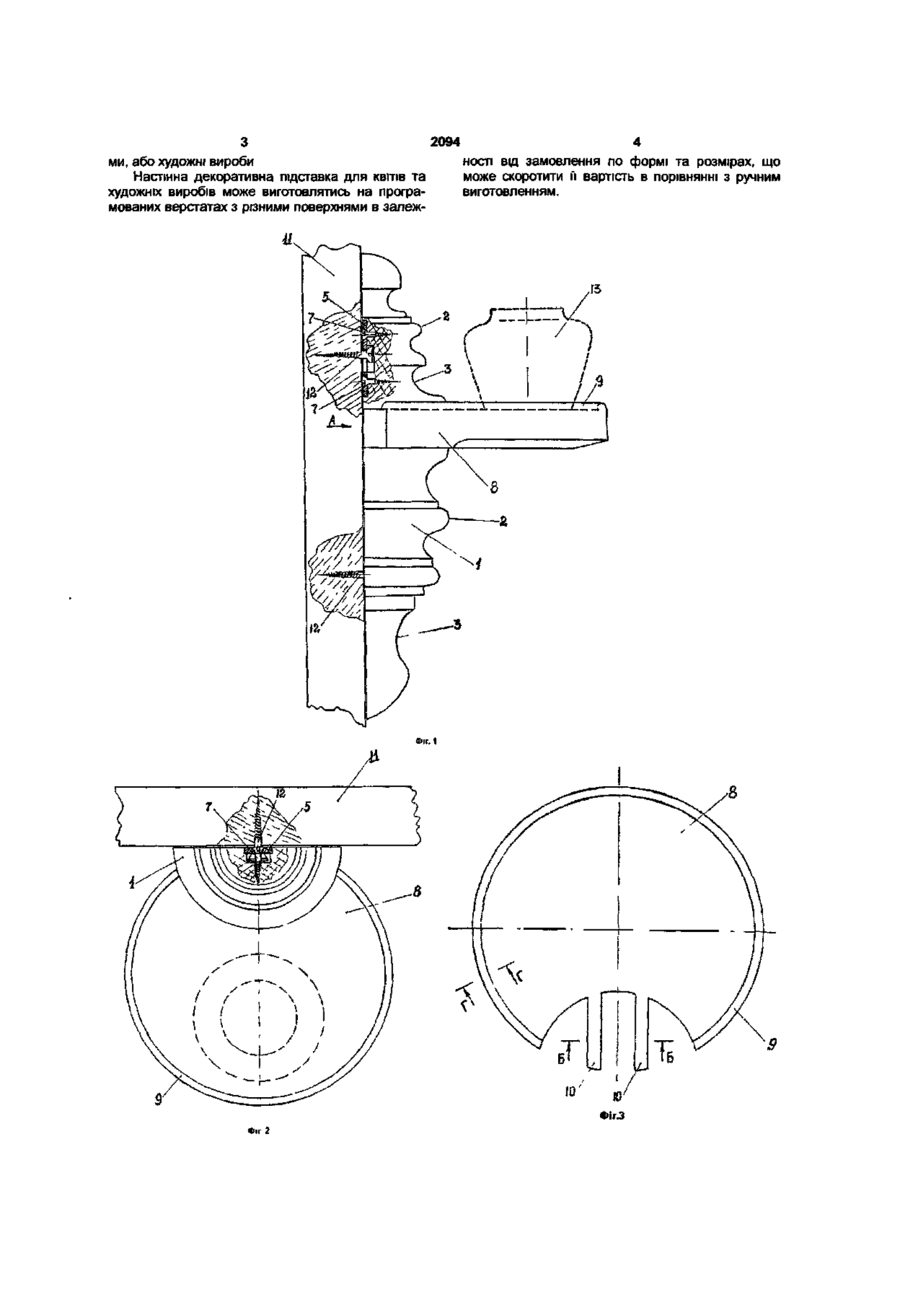

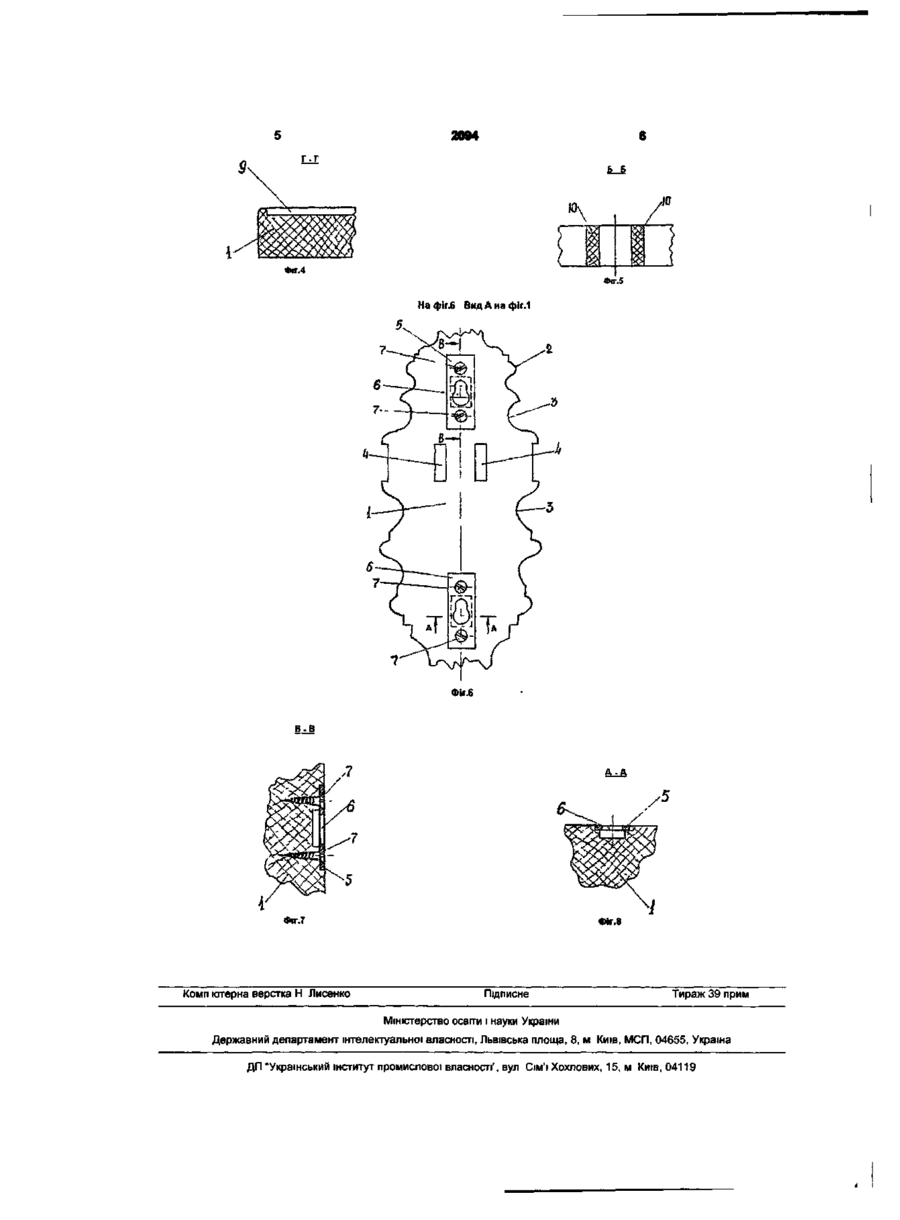

Настінна декоративна підставка для КВІТІВ та художніх виробів, що складається із стійки та полички, яка відрізняється тим, що декоративна стійка має фасонну поверхню у вигляді валиків та галтелів, а поличка має форму кола з бортом та подвійними шипами Корисна модель належить до предметів побуту, зокрема до підставок для КВІТІВ та художніх виробів, і застосовується в оформленні побуту та інтер'єру у квартирах і службових приміщеннях шипами Особливість корисної моделі полягає у тому, що вона не захаращує підлогу приміщень, поліпшує інтер'єр помешкань, спрощується технологія виготовлення виробу Настінна декоративна підставка для КВІТІВ та художніх виробів реалізується таким чином На фіг 1 зображений загальний вигляд корисної моделі, на фіг 2 представлений вигляд виробу зверху, на фіг 3 зображена поличка, на фіг 4 представлений вигляд декоративної стійки без полички Настінна декоративна підставка для КВІТІВ та художніх виробів складається з декоративної стійки 1, яка має фасонну поверхню у вигляді валиків 2 та галтелів 3, а також проушини 4 У зворотній площині декоративної стійки вмонтовані металеві планки 5 з отворами 6 у вигляді ВІСІМКИ, показані шурупи 7, які закріплюють металеві планки 5 до декоративної стійки 1 Точена поличка 8 має бурт ВІДОМІ підставки для КВІТІВ, ЩО виставляються у квартирах та службових приміщеннях, розміщуються на ПІДЛОЗІ в горшках або на дерев'яних підставках (Журнал "Идеи вашего дома" - Москва Салон-пресе - 2002 -№4 -С 27, 29, 33, 62, 160, №9 -С 89 Журнал "Я вибираю мебель" -Москва №94 -С80) Найбільш близьким до об'єкта, що заявляється, є підставка для КВІТІВ, яка містить опори та раму у вигляді стійки з основою і з пазами у вигляді крізних отворів, розташованих по висоті стійки У крізних отворах розміщені кронштейни з уступами, які дають можливість обертатися відносно середньої ступені, а на крайніх ступенях установлені опори з кожної бокової сторони стійки з можливістю вільного переміщення кожної опори по колу без зміни вертикального положення підставки Підставка розміщується на ПІДЛОЗІ квартир та службових приміщень (А с СССР №1595451 кл A47G7/00) Недоліками указаної підставки для КВІТІВ Є те, що вона має важку та складну конструкцію Відсутня художня якість виробу Підставка захаращує підлогу помешкань Відсутня можливість автоматизувати виробництво підставок для КВІТІВ В основу корисної моделі поставлено задачу, яка полягає в тому, щоб запропонувати підставку для КВІТІВ, яку можна встановлювати на СТІНІ, яка має художній вигляд і яку можливо виготовляти на програмних автоматичних верстатах Поставлена задача вирішується тим, що у ВІДОМІЙ корисній моделі стійка має фасонну поверхню у вигляді валиків і галтелів, а поличка має форму точеного кола з буртом та подвійними 9 та ПОДВІЙНІ шипи 10 У СТІНІ 11 на МІСТІ навіски виробу закріплюють монтажні шурупи 12 на які навішують виріб отворами 6 металевих планок 5 Робота з настінною підставкою для КВІТІВ та художніх виробів здійснюється таким чином Стійка 1 поєднується з поличкою 8 за допомогою шипів 10, які входять у проушини 4 На проушини 4 декоративної стійки 1 та на шипи 10 полички 8 перед з'єднанням наносять шар клею Для навішування корисної моделі на стіну 11 у зворотній площині декоративної стійки вмонтовуються металеві планки 5 з отворами 6 у вигляді ВІСІМКИ, ЯКІ закріплюються шурупами 7 У СТІНІ 11 на МІСТІ навіски виробу закріплюють монтажні шурупи 12, на які навішують корисну модель отворами 6 металевих планок 5 Після навіски виробу на стіну 11 на поверхню полички 8 виставляють горшки 13 з квіта О о CM 2094 ми, або художні вироби Настінна декоративна підставка для квітів та художніх виробів може виготовлятись на програмованих верстатах з різними поверхнями в залеж ності від замовлення по формі та розмірах, що може скоротити її вартість в порівнянні з ручним виготовленням. гз Фіг.З Фіг 2 2094 Б_Б и \ Фіг.4 Фіг.5 На фіг.6 Вид А на фіг.1 Фіг.6 « Գг.7 Комп ютерна верстка Н Лисенко Фіг.8 Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності', вул Сім'ї Хохлових, 15, м Киш, 04119
