Пристрій для нагрівання рідини

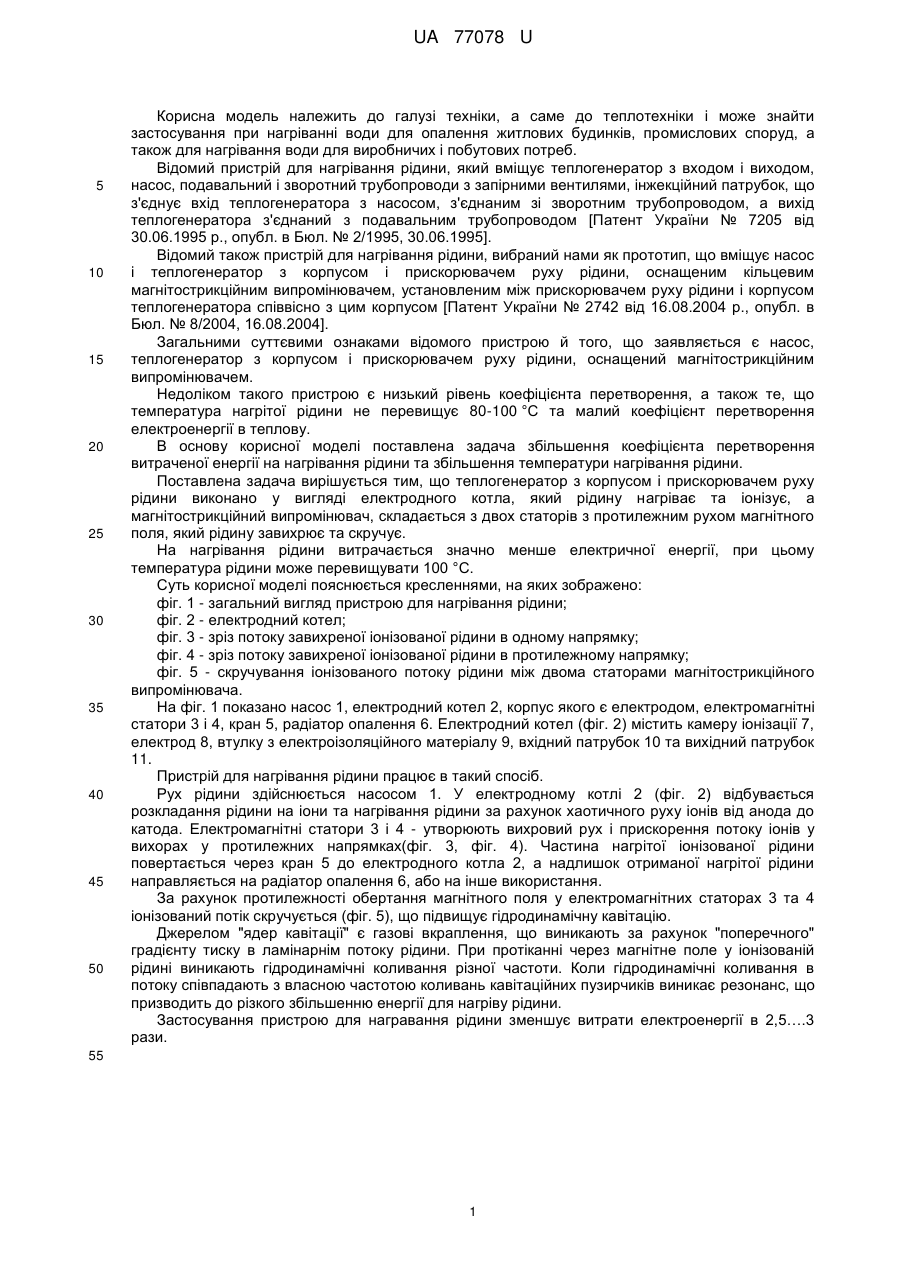

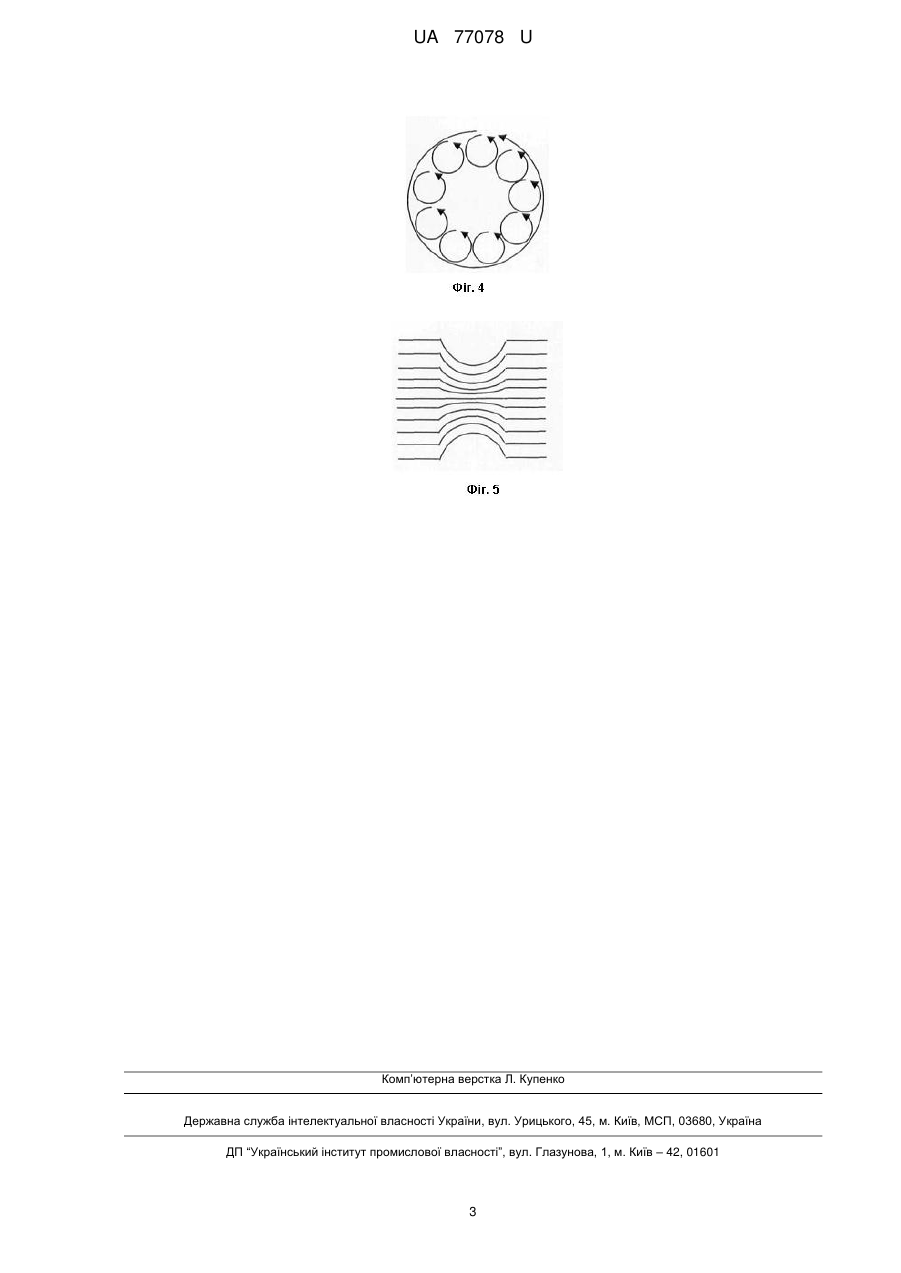

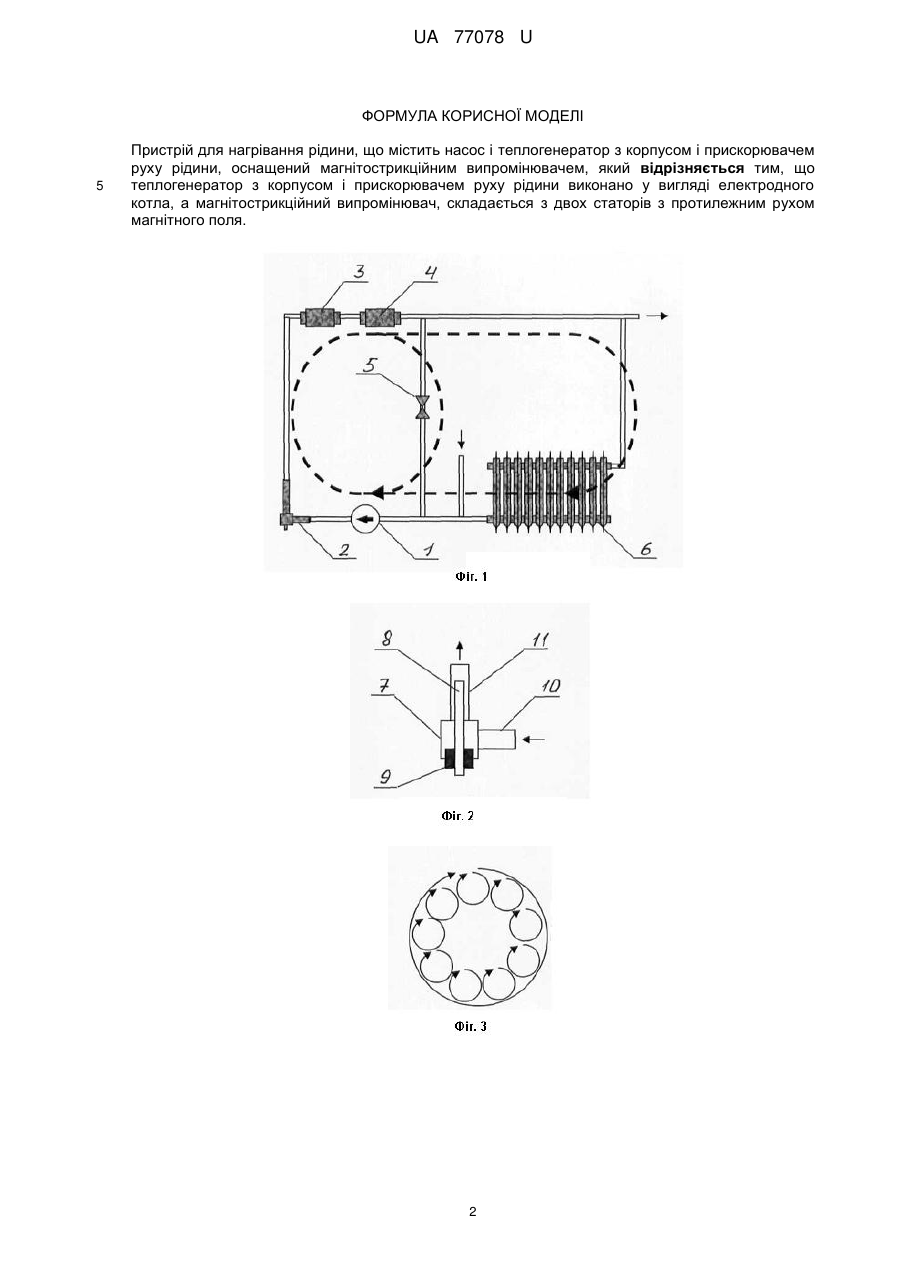

Реферат: UA 77078 U UA 77078 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі техніки, а саме до теплотехніки і може знайти застосування при нагріванні води для опалення житлових будинків, промислових споруд, а також для нагрівання води для виробничих і побутових потреб. Відомий пристрій для нагрівання рідини, який вміщує теплогенератор з входом і виходом, насос, подавальний і зворотний трубопроводи з запірними вентилями, інжекційний патрубок, що з'єднує вхід теплогенератора з насосом, з'єднаним зі зворотним трубопроводом, а вихід теплогенератора з'єднаний з подавальним трубопроводом [Патент України № 7205 від 30.06.1995 р., опубл. в Бюл. № 2/1995, 30.06.1995]. Відомий також пристрій для нагрівання рідини, вибраний нами як прототип, що вміщує насос і теплогенератор з корпусом і прискорювачем руху рідини, оснащеним кільцевим магнітострикційним випромінювачем, установленим між прискорювачем руху рідини і корпусом теплогенератора співвісно з цим корпусом [Патент України № 2742 від 16.08.2004 р., опубл. в Бюл. № 8/2004, 16.08.2004]. Загальними суттєвими ознаками відомого пристрою й того, що заявляється є насос, теплогенератор з корпусом і прискорювачем руху рідини, оснащений магнітострикційним випромінювачем. Недоліком такого пристрою є низький рівень коефіцієнта перетворення, а також те, що температура нагрітої рідини не перевищує 80-100 °C та малий коефіцієнт перетворення електроенергії в теплову. В основу корисної моделі поставлена задача збільшення коефіцієнта перетворення витраченої енергії на нагрівання рідини та збільшення температури нагрівання рідини. Поставлена задача вирішується тим, що теплогенератор з корпусом і прискорювачем руху рідини виконано у вигляді електродного котла, який рідину нагріває та іонізує, а магнітострикційний випромінювач, складається з двох статорів з протилежним рухом магнітного поля, який рідину завихрює та скручує. На нагрівання рідини витрачається значно менше електричної енергії, при цьому температура рідини може перевищувати 100 °C. Суть корисної моделі пояснюється кресленнями, на яких зображено: фіг. 1 - загальний вигляд пристрою для нагрівання рідини; фіг. 2 - електродний котел; фіг. 3 - зріз потоку завихреної іонізованої рідини в одному напрямку; фіг. 4 - зріз потоку завихреної іонізованої рідини в протилежному напрямку; фіг. 5 - скручування іонізованого потоку рідини між двома статорами магнітострикційного випромінювача. На фіг. 1 показано насос 1, електродний котел 2, корпус якого є електродом, електромагнітні статори 3 і 4, кран 5, радіатор опалення 6. Електродний котел (фіг. 2) містить камеру іонізації 7, електрод 8, втулку з електроізоляційного матеріалу 9, вхідний патрубок 10 та вихідний патрубок 11. Пристрій для нагрівання рідини працює в такий спосіб. Рух рідини здійснюється насосом 1. У електродному котлі 2 (фіг. 2) відбувається розкладання рідини на іони та нагрівання рідини за рахунок хаотичного руху іонів від анода до катода. Електромагнітні статори 3 і 4 - утворюють вихровий рух і прискорення потоку іонів у вихорах у протилежних напрямках(фіг. 3, фіг. 4). Частина нагрітої іонізованої рідини повертається через кран 5 до електродного котла 2, а надлишок отриманої нагрітої рідини направляється на радіатор опалення 6, або на інше використання. За рахунок протилежності обертання магнітного поля у електромагнітних статорах 3 та 4 іонізований потік скручується (фіг. 5), що підвищує гідродинамічну кавітацію. Джерелом "ядер кавітації" є газові вкраплення, що виникають за рахунок "поперечного" градієнту тиску в ламінарнім потоку рідини. При протіканні через магнітне поле у іонізованій рідині виникають гідродинамічні коливання різної частоти. Коли гідродинамічні коливання в потоку співпадають з власною частотою коливань кавітаційних пузирчиків виникає резонанс, що призводить до різкого збільшенню енергії для нагріву рідини. Застосування пристрою для награвання рідини зменшує витрати електроенергії в 2,5….3 рази. 55 1 UA 77078 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для нагрівання рідини, що містить насос і теплогенератор з корпусом і прискорювачем руху рідини, оснащений магнітострикційним випромінювачем, який відрізняється тим, що теплогенератор з корпусом і прискорювачем руху рідини виконано у вигляді електродного котла, а магнітострикційний випромінювач, складається з двох статорів з протилежним рухом магнітного поля. 2 UA 77078 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
