Пристрій для нагрівання рідини

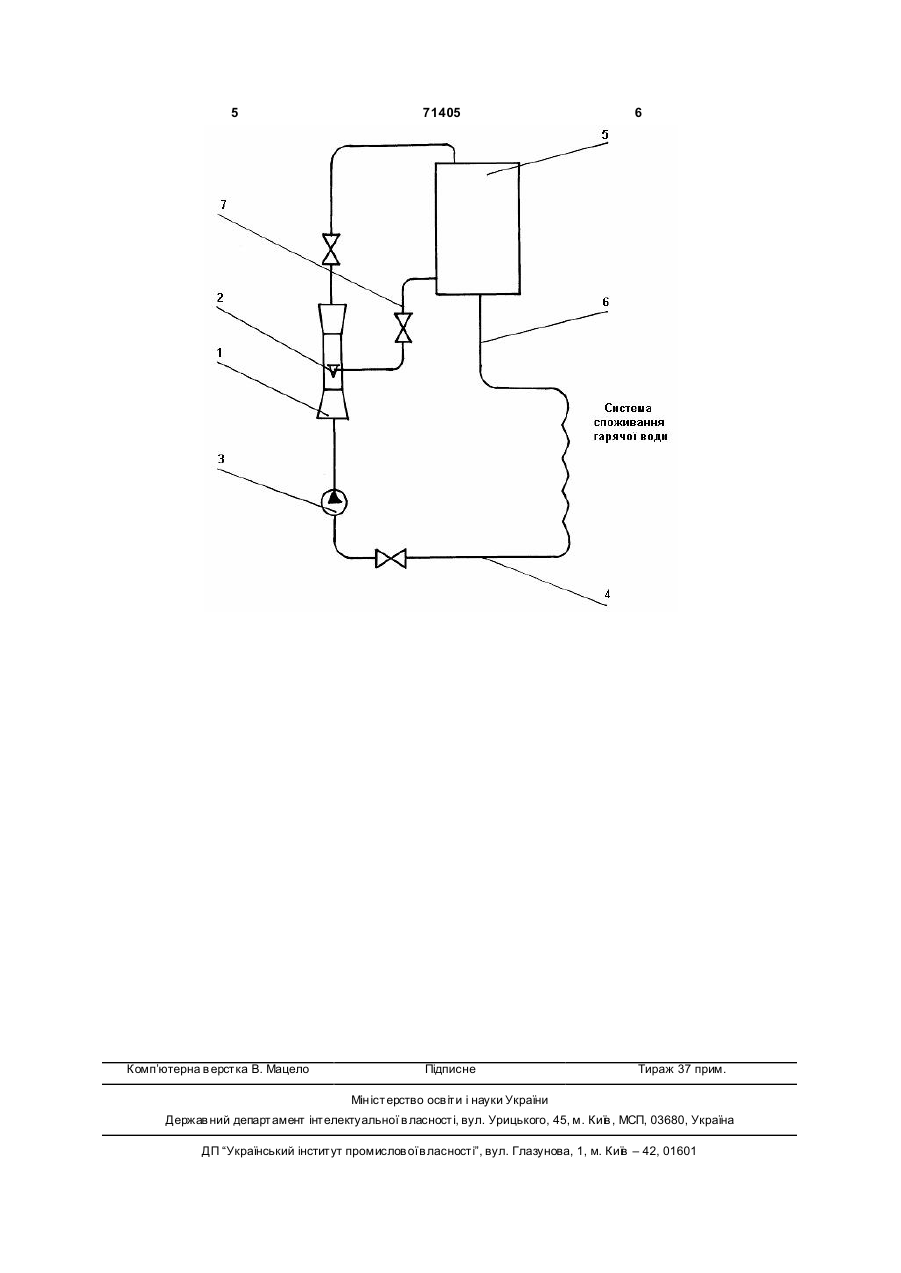

Пристрій для нагрівання рідини, який містить теплогенератор з входом і виходом, з розташованим в ньому прискорювачем руху рідини у вигляді конічного розсікача, насос, подавальний і зворотний трубопроводи, який відрізняється тим, що він містить проміжну ємність і додатковий трубопровід, який сполучає проміжну ємність з прискорювачем руху рідини у вигляді конічного розсікача. (19) (21) 20031212718 (22) 29.12.2003 (24) 15.11.2004 (46) 15.11.2004, Бюл. № 11, 2004 р. (72) Некоз Олександр Іванович, Литвиненко Олександр Анатолійович, Сухенко Юрій Григорович (73) Некоз Олександр Іванович, Литвиненко Олександр Анатолійович, Сухенко Юрій Григорович 3 71405 4 через подавальний трубопровід вода надходить зниження тиску, суцільність потоку порушується і до споживача (наприклад, в автономну систему за прискорювачем 2 утворюється приєднана кавіопалення) і через зворотній трубопровід знову таційна каверна. При її розпаді генерується поле поступає в пристрій для нагрівання рідини. В прикавітаційних бульбашок, які переміщуються потострої для нагрівання рідини, який пропонується, ком рідини і захлопуються в зоні підвищеного тиспроміжна ємність сполучена з прискорювачем руху ку безпосередньо в теплогенераторі 1. Внаслідок рідини у вигляді конічного розсікача. Це дає можїх за хлопування рідина зазнає інтенсивної силової ливість інжектувати в кавітаційну каверну підігріту дії і енергія, що виділяється при цьому, локально воду і впливати на процес виникнення кавітаційної нагріває середовище, яке оточує бульбашку. Чим каверни та частоту її розпаду. Додаткове надховище концентрація бульбашок в одиниці об'єму дження частини технологічного потоку безпосеретеплогенератора 1, тим ефективніше здійснюється дньо в кавітаційну каверну не тільки підвищує енепроцес нагрівання рідини. Сполучення прискорюргетичний потенціал кавітаційного поля, але й вача рідини 2 у вигляді конічного розсікача з просприяє утворенню більш розвиненої міжфазної міжною ємністю 5 за допомогою додаткового труповерхні. На границі розподілу фаз процеси масобопроводу 7 дозволяє інжектувати підігріту переносу та теплообміну відбуваються більш ефечастину потоку безпосередньо в кавітаційну кавективно. Підвищення частоти відриву каверни дорну. Це збільшує частоту їх відриву і, о тже, - швидзволяє збільшити кількість утворених кавітаційних кість розпаду кавітаційної каверни, і, таким чином, каверн і інтенсифікувати процес нагріву воли без дозволяє підвищити концентрацію кавітаційних збільшення питомих енерговитрат. бульбашок в теплогенераторі 1. Очевидно, що при Технічна сутність і принципи роботи пристрою їх захлопуванні, енергетичний вплив на воду буде для нагрівання рідини пояснюється кресленням, більший. Відомо, що ймовірне одночасне захлопуна якому зображений його загальний вигляд. вання груп кавітаційних бульбашок однакового Пристрій для нагрівання рідини містить теплохарактерного розміру (т.з. "кавітаційних кластерів") генератор 1 з входом і виходом. В теплогенераторі суттєво підвищує сумарний тиск захлопування і, 1 розміщений прискорювач руху рідини 2 у вигляді отже, сприяє найбільш ефективному використанконічного розсікача. В теплогенератор 1 вода поню енергії технологічного потоку. В проміжній ємдається насосом 3, з'єднаним із зворотнім трубоності 5 потік води додатково перемішується, що проводом 4. За теплогенератором 1 по ходу потосприяє інтенсифікації теплообмінних процесів, ку рідини встановлено проміжну ємність 5, внаслідок чого, градієнт температур по перерізу з'єднану з подавальним трубопроводом 6. Додатпотоку вирівнюється. Через подавальний трубоковий трубопровід 7 сполучає проміжну ємність 5 з провід 6 вода надходить до споживача, через звоприскорювачем руху рідини у вигляді конічного ротній трубопровід 4 знову поступає в насос 3 та розсікача 2. подається в теплогенератор 1 для подальшого Пристрій для нагрівання рідини працює таким оброблення. чином. Використання запропонованого пристрою для Через зворотній трубопровід 4 вода подається нагрівання рідини в автономних системах опаленв насос 3, де набуває певної швидкості та гідродиня приміщень і локальних установках для нагрінамічного тиску, і надходить в теплогенератор 1. вання води для побутови х і сільськогосподарських При натіканні на прискорювач руху рідини 2, який потреб дозволяє підвищити ефективність тепловиконано у вигляді конічного розсікача і встановобміну і знизити енерговитрати на прискорення лено в теплогенераторі 1, внаслідок локального швидкості нагрівання води. 5 Комп’ютерна в ерстка В. Мацело 71405 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
