Запобіжна вибухова речовина “вугленіт 10п”

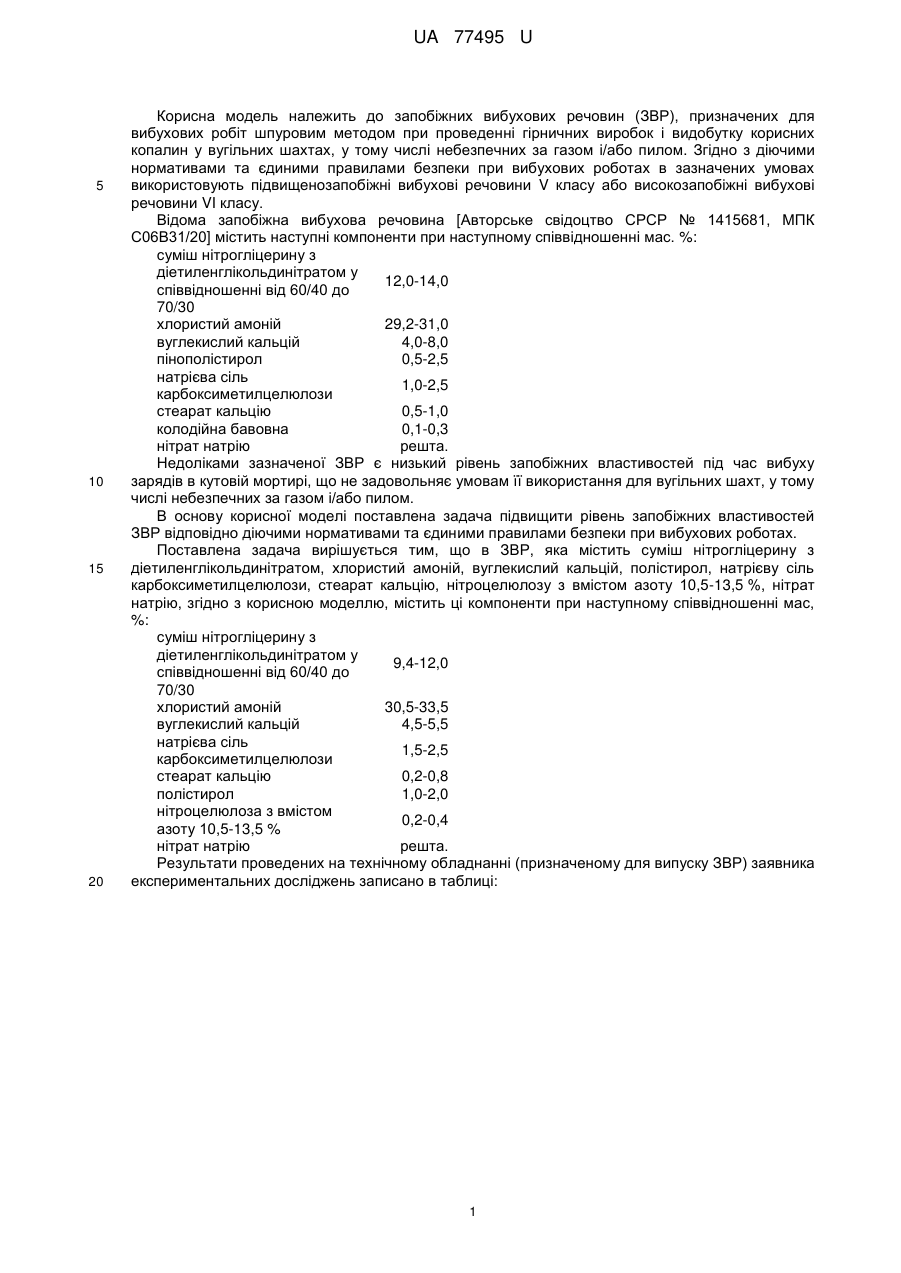

Реферат: Запобіжна вибухова речовина містить суміш нітрогліцерину з діетилгліколдинітратом, хлористий амоній, вуглекислий кальцій, полістирол, натрієву сіль карбоксиметилцелюлози, стеарат кальцію, нітроцелюлозу, нітрат натрію. UA 77495 U (54) ЗАПОБІЖНА ВИБУХОВА РЕЧОВИНА "ВУГЛЕНІТ 10П" UA 77495 U UA 77495 U 5 10 15 20 Корисна модель належить до запобіжних вибухових речовин (ЗВР), призначених для вибухових робіт шпуровим методом при проведенні гірничних виробок і видобутку корисних копалин у вугільних шахтах, у тому числі небезпечних за газом і/або пилом. Згідно з діючими нормативами та єдиними правилами безпеки при вибухових роботах в зазначених умовах використовують підвищенозапобіжні вибухові речовини V класу або високозапобіжні вибухові речовини VI класу. Відома запобіжна вибухова речовина [Авторське свідоцтво СРСР № 1415681, МПК С06В31/20] містить наступні компоненти при наступному співвідношенні мас. %: суміш нітрогліцерину з діетиленглікольдинітратом у 12,0-14,0 співвідношенні від 60/40 до 70/30 хлористий амоній 29,2-31,0 вуглекислий кальцій 4,0-8,0 пінополістирол 0,5-2,5 натрієва сіль 1,0-2,5 карбоксиметилцелюлози стеарат кальцію 0,5-1,0 колодійна бавовна 0,1-0,3 нітрат натрію решта. Недоліками зазначеної ЗВР є низький рівень запобіжних властивостей під час вибуху зарядів в кутовій мортирі, що не задовольняє умовам її використання для вугільних шахт, у тому числі небезпечних за газом і/або пилом. В основу корисної моделі поставлена задача підвищити рівень запобіжних властивостей ЗВР відповідно діючими нормативами та єдиними правилами безпеки при вибухових роботах. Поставлена задача вирішується тим, що в ЗВР, яка містить суміш нітрогліцерину з діетиленглікольдинітратом, хлористий амоній, вуглекислий кальцій, полістирол, натрієву сіль карбоксиметилцелюлози, стеарат кальцію, нітроцелюлозу з вмістом азоту 10,5-13,5 %, нітрат натрію, згідно з корисною моделлю, містить ці компоненти при наступному співвідношенні мас, %: суміш нітрогліцерину з діетиленглікольдинітратом у 9,4-12,0 співвідношенні від 60/40 до 70/30 хлористий амоній 30,5-33,5 вуглекислий кальцій 4,5-5,5 натрієва сіль 1,5-2,5 карбоксиметилцелюлози стеарат кальцію 0,2-0,8 полістирол 1,0-2,0 нітроцелюлоза з вмістом 0,2-0,4 азоту 10,5-13,5 % нітрат натрію решта. Результати проведених на технічному обладнанні (призначеному для випуску ЗВР) заявника експериментальних досліджень записано в таблиці: 1 UA 77495 U Таблиця Компонент ЗВР №1 №2 склад, мас, % № 3 Найближчий аналог суміш нітрогліцерину з діетиленглікольдинітратом 9,50 10,50 11,50 у співвідношенні від 60/40 до 70/30 хлористий амоній 30,00 32,00 34,00 вуглекислий кальцій 5,00 5,00 4,00 натрієва сіль карбоксиметилцелюлози 1,50 2,00 1,50 полістирол 2,00 1,50 1,00 нітроцелюлоза з вмістом азоту 10,5-13,5 %) 0,20 0,40 0,40 стеарат кальцію 0,50 0,50 0,30 нітрат натрію 51,30 48,10 47,30 Вибухові та технічні показники кисневий баланс, % - 0,636 - 1,327 - 0,205 співвідношення суміші нітрогліцерину та 82,6/17,4 87,6/12,4 92,0/8,0 полістиролом, % запобіжні властивості, кг 1,00 0,80 0,80 працездатність відносно до вугленіту Е-6 0,95 0,96 0,96 підпалюючість, П50, г 1,60 1,60 1,50 передача детонації між двома патронами, см 8 10 10 сухі патрони патрони після витримки у воді 4 5 5 12,00 29,20 4,00 1,00 0,50 0,10 0,50 52,70 96/4 0,20 0,97 1,20 8-14 4-6 5 10 15 20 Результатом цих експериментальних досліджень є визначення співвідношень компонентів ЗВР, при яких запобіжні властивості вище у зрівнянні з найближчим аналогом. Запропоновану ЗВР виготовляють шляхом змішування спочатку сухих компонентів, а потім додають суміш нітрогліцерину з діетиленглікольдинітратом у співвідношенні від 60/40 до 70/30. В механічних лопатевих змішувачах ємністю 300 кг змішують компоненти в наступній кількості: хлористий амоній 96,0 кг (32 %); вуглекислий кальцій 15,0 кг (5,0 %); полістиролом у кількості 4,5 кг (1,5 %); натрієва сіль карбоксиметилцелюлози 6,0 кг (2,0 %); стеарат кальцію 1,5 кг (0,5 %); нітроцелюлозу з вмістом азоту 10,5-13,5 % у кількості 1,2 кг (0,4 %) та нітрат натрію 144,3 кг (48,1 %). Суміш обробляють протягом 20 хвилин. Далі порційно добавляють 30 кг (10,5 %) суміші нітрогліцерину з діетиленглікольдинітратом у співвідношенні від 60/40 до 70/30. Та змішують ще протягом 25-30 хвилин. Відключення і вивантаження суміші зі змішувача триває протягом 8 хвилин. Отриману ЗВР в кількості 300 кг патронують в паперові гільзи діаметром 36 мм, а потім вологоізолюють сумішшю парафіну і петролатуму. Через два тижні після виготовлення провадять випробування. Результати випробувань підтверджують, що склад і кількість компонентів ЗВР задовольняє нормативним вимогам до вибухових запобіжних речовин V класу. Рівень запобіжних властивостей підвищено завдяки запропонованому співвідношенню мас зазначених компонентів ЗВР. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Запобіжна вибухова речовина (ЗВР), що містить суміш нітрогліцерину з діетилгліколдинітратом у співвідношенні від 60/40 до 70/30, хлористий амоній, вуглекислий кальцій, полістирол, натрієву сіль карбоксиметилцелюлози, стеарат кальцію, нітроцелюлозу зі змістом азоту 10,513,5 %, нітрат натрію, яка відрізняється тим, що містить ці компоненти при наступному співвідношенні мас, %: суміш нітрогліцерину з 9,4-12,0 діетилгліколдинітратом у співвідношенні від 60/40 до 70/30 хлористий амоній 30,5-33,5 вуглекислий кальцій 4,5-5,5 натрієва сіль 1,5-2,5 2 UA 77495 U карбоксиметилцелюлози стеарат кальцію полістирол нітроцелюлоза з вмістом азоту 10,5-13,5 % нітрат натрію 0,2-0,8 1,0-2,0 0,2-0,4 решта. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
