Дерматом з круговим механізмом для зрізування повношарового, рельєфного аутодермотрансплантата

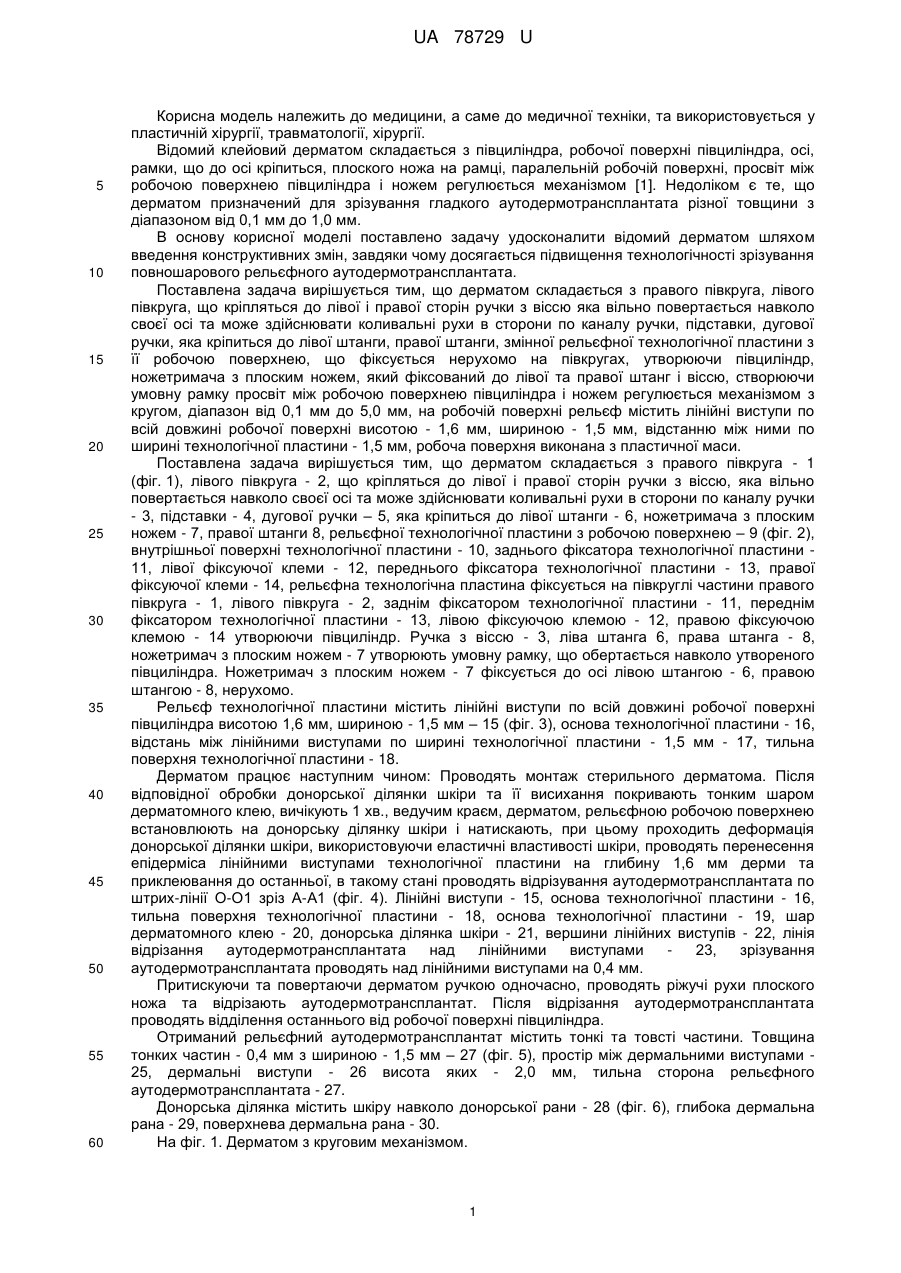

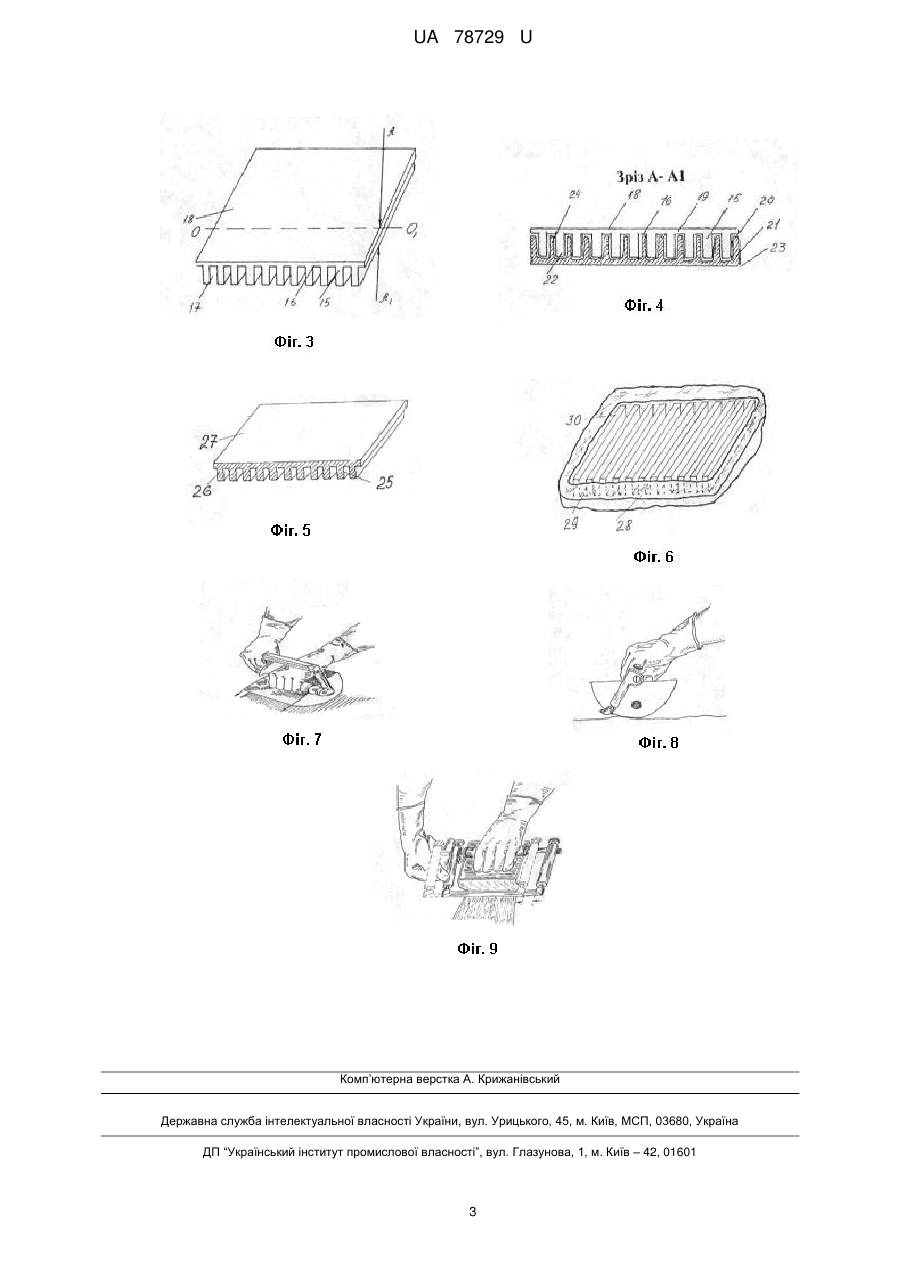

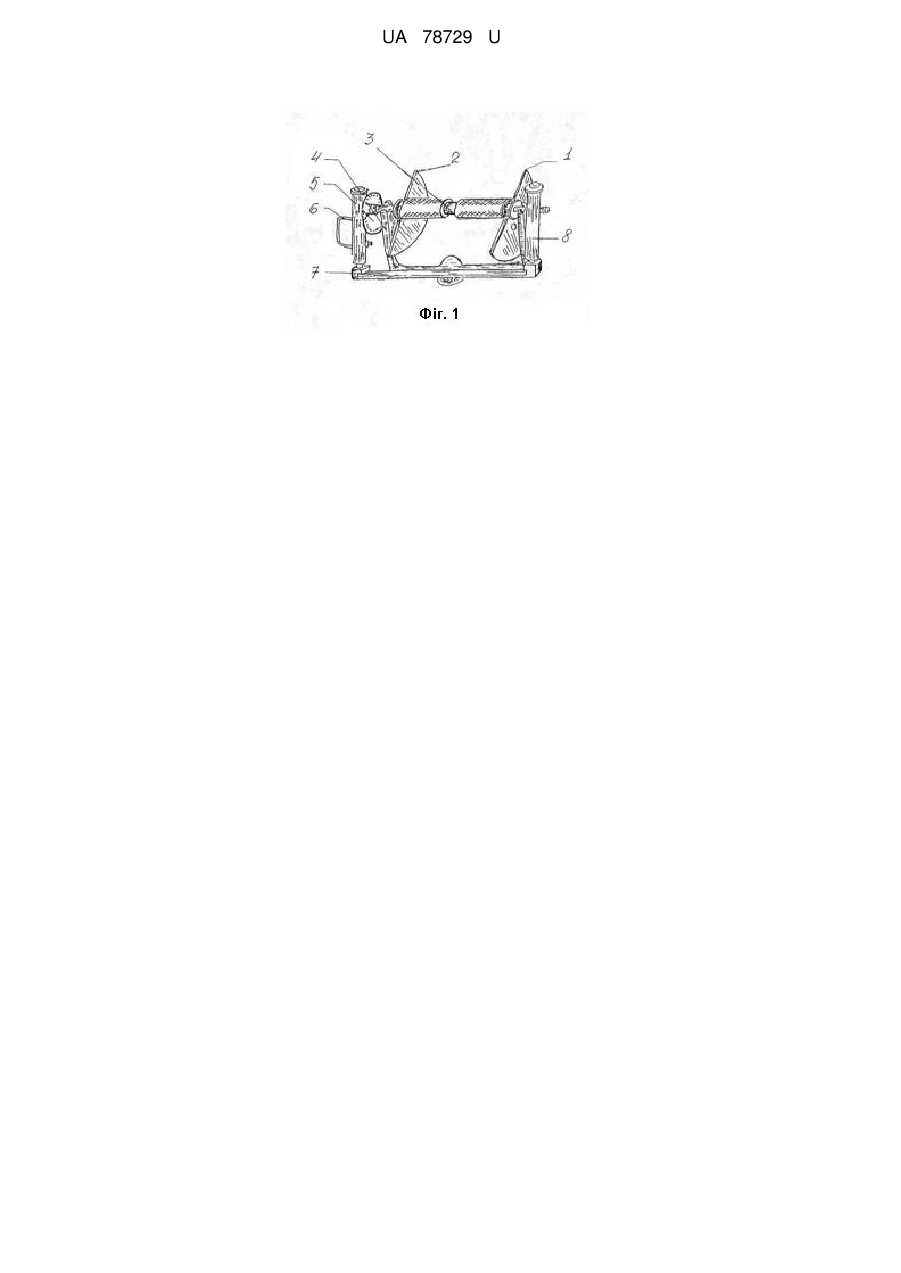

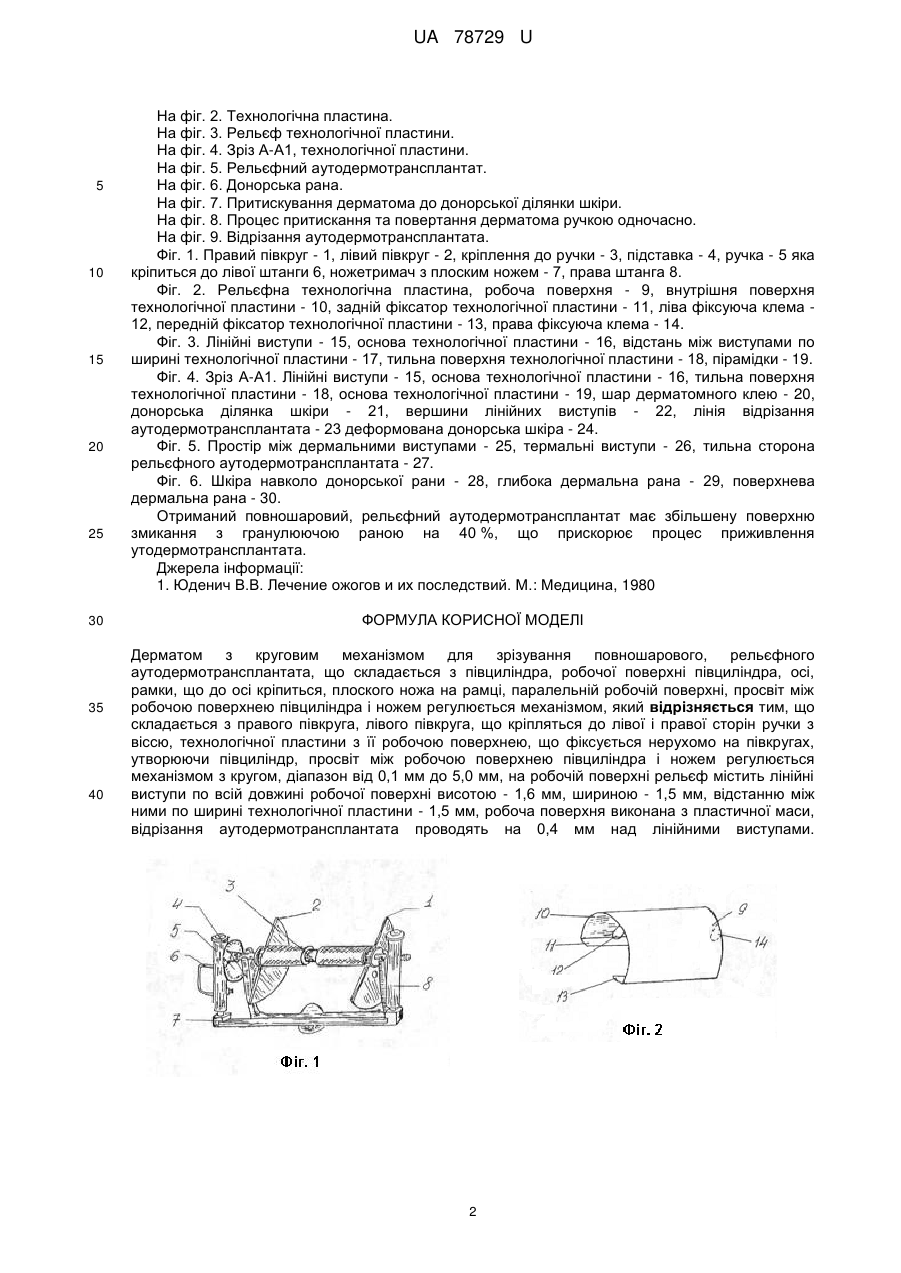

Реферат: Дерматом з круговим механізмом для зрізування повношарового, рельєфного аутодермотрансплантата складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що до осі кріпиться, плоского ножа на рамці, паралельній робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом, який складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з віссю, технологічної пластини з її робочою поверхнею, що фіксується нерухомо на півкругах, утворюючи півциліндр, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з кругом, діапазон від 0,1 мм до 5,0 мм, на робочій поверхні рельєф містить лінійні виступи по всій довжині робочої поверхні висотою - 1,6 мм, шириною - 1,5 мм, відстанню між ними по ширині технологічної пластини - 1,5 мм, робоча поверхня виконана з пластичної маси, відрізання аутодермотрансплантата проводять на 0,4 мм над лінійними виступами. UA 78729 U (12) UA 78729 U UA 78729 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується у пластичній хірургії, травматології, хірургії. Відомий клейовий дерматом складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що до осі кріпиться, плоского ножа на рамці, паралельній робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом [1]. Недоліком є те, що дерматом призначений для зрізування гладкого аутодермотрансплантата різної товщини з діапазоном від 0,1 мм до 1,0 мм. В основу корисної моделі поставлено задачу удосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності зрізування повношарового рельєфного аутодермотрансплантата. Поставлена задача вирішується тим, що дерматом складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з віссю яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, підставки, дугової ручки, яка кріпиться до лівої штанги, правої штанги, змінної рельєфної технологічної пластини з її робочою поверхнею, що фіксується нерухомо на півкругах, утворюючи півциліндр, ножетримача з плоским ножем, який фіксований до лівої та правої штанг і віссю, створюючи умовну рамку просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з кругом, діапазон від 0,1 мм до 5,0 мм, на робочій поверхні рельєф містить лінійні виступи по всій довжині робочої поверхні висотою - 1,6 мм, шириною - 1,5 мм, відстанню між ними по ширині технологічної пластини - 1,5 мм, робоча поверхня виконана з пластичної маси. Поставлена задача вирішується тим, що дерматом складається з правого півкруга - 1 (фіг. 1), лівого півкруга - 2, що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки - 3, підставки - 4, дугової ручки – 5, яка кріпиться до лівої штанги - 6, ножетримача з плоским ножем - 7, правої штанги 8, рельєфної технологічної пластини з робочою поверхнею – 9 (фіг. 2), внутрішньої поверхні технологічної пластини - 10, заднього фіксатора технологічної пластини 11, лівої фіксуючої клеми - 12, переднього фіксатора технологічної пластини - 13, правої фіксуючої клеми - 14, рельєфна технологічна пластина фіксується на півкруглі частини правого півкруга - 1, лівого півкруга - 2, заднім фіксатором технологічної пластини - 11, переднім фіксатором технологічної пластини - 13, лівою фіксуючою клемою - 12, правою фіксуючою клемою - 14 утворюючи півциліндр. Ручка з віссю - 3, ліва штанга 6, права штанга - 8, ножетримач з плоским ножем - 7 утворюють умовну рамку, що обертається навколо утвореного півциліндра. Ножетримач з плоским ножем - 7 фіксується до осі лівою штангою - 6, правою штангою - 8, нерухомо. Рельєф технологічної пластини містить лінійні виступи по всій довжині робочої поверхні півциліндра висотою 1,6 мм, шириною - 1,5 мм – 15 (фіг. 3), основа технологічної пластини - 16, відстань між лінійними виступами по ширині технологічної пластини - 1,5 мм - 17, тильна поверхня технологічної пластини - 18. Дерматом працює наступним чином: Проводять монтаж стерильного дерматома. Після відповідної обробки донорської ділянки шкіри та її висихання покривають тонким шаром дерматомного клею, вичікують 1 хв., ведучим краєм, дерматом, рельєфною робочою поверхнею встановлюють на донорську ділянку шкіри і натискають, при цьому проходить деформація донорської ділянки шкіри, використовуючи еластичні властивості шкіри, проводять перенесення епідерміса лінійними виступами технологічної пластини на глибину 1,6 мм дерми та приклеювання до останньої, в такому стані проводять відрізування аутодермотрансплантата по штрих-лінії О-О1 зріз А-А1 (фіг. 4). Лінійні виступи - 15, основа технологічної пластини - 16, тильна поверхня технологічної пластини - 18, основа технологічної пластини - 19, шар дерматомного клею - 20, донорська ділянка шкіри - 21, вершини лінійних виступів - 22, лінія відрізання аутодермотрансплантата над лінійними виступами 23, зрізування аутодермотрансплантата проводять над лінійними виступами на 0,4 мм. Притискуючи та повертаючи дерматом ручкою одночасно, проводять ріжучі рухи плоского ножа та відрізають аутодермотрансплантат. Після відрізання аутодермотрансплантата проводять відділення останнього від робочої поверхні півциліндра. Отриманий рельєфний аутодермотрансплантат містить тонкі та товсті частини. Товщина тонких частин - 0,4 мм з шириною - 1,5 мм – 27 (фіг. 5), простір між дермальними виступами 25, дермальні виступи - 26 висота яких - 2,0 мм, тильна сторона рельєфного аутодермотрансплантата - 27. Донорська ділянка містить шкіру навколо донорської рани - 28 (фіг. 6), глибока дермальна рана - 29, поверхнева дермальна рана - 30. На фіг. 1. Дерматом з круговим механізмом. 1 UA 78729 U 5 10 15 20 25 30 35 40 На фіг. 2. Технологічна пластина. На фіг. 3. Рельєф технологічної пластини. На фіг. 4. Зріз А-А1, технологічної пластини. На фіг. 5. Рельєфний аутодермотрансплантат. На фіг. 6. Донорська рана. На фіг. 7. Притискування дерматома до донорської ділянки шкіри. На фіг. 8. Процес притискання та повертання дерматома ручкою одночасно. На фіг. 9. Відрізання аутодермотрансплантата. Фіг. 1. Правий півкруг - 1, лівий півкруг - 2, кріплення до ручки - 3, підставка - 4, ручка - 5 яка кріпиться до лівої штанги 6, ножетримач з плоским ножем - 7, права штанга 8. Фіг. 2. Рельєфна технологічна пластина, робоча поверхня - 9, внутрішня поверхня технологічної пластини - 10, задній фіксатор технологічної пластини - 11, ліва фіксуюча клема 12, передній фіксатор технологічної пластини - 13, права фіксуюча клема - 14. Фіг. 3. Лінійні виступи - 15, основа технологічної пластини - 16, відстань між виступами по ширині технологічної пластини - 17, тильна поверхня технологічної пластини - 18, пірамідки - 19. Фіг. 4. Зріз А-А1. Лінійні виступи - 15, основа технологічної пластини - 16, тильна поверхня технологічної пластини - 18, основа технологічної пластини - 19, шар дерматомного клею - 20, донорська ділянка шкіри - 21, вершини лінійних виступів - 22, лінія відрізання аутодермотрансплантата - 23 деформована донорська шкіра - 24. Фіг. 5. Простір між дермальними виступами - 25, термальні виступи - 26, тильна сторона рельєфного аутодермотрансплантата - 27. Фіг. 6. Шкіра навколо донорської рани - 28, глибока дермальна рана - 29, поверхнева дермальна рана - 30. Отриманий повношаровий, рельєфний аутодермотрансплантат має збільшену поверхню змикання з гранулюючою раною на 40 %, що прискорює процес приживлення утодермотрансплантата. Джерела інформації: 1. Юденич В.В. Лечение ожогов и их последствий. М.: Медицина, 1980 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Дерматом з круговим механізмом для зрізування повношарового, рельєфного аутодермотрансплантата, що складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що до осі кріпиться, плоского ножа на рамці, паралельній робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом, який відрізняється тим, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з віссю, технологічної пластини з її робочою поверхнею, що фіксується нерухомо на півкругах, утворюючи півциліндр, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з кругом, діапазон від 0,1 мм до 5,0 мм, на робочій поверхні рельєф містить лінійні виступи по всій довжині робочої поверхні висотою - 1,6 мм, шириною - 1,5 мм, відстанню між ними по ширині технологічної пластини - 1,5 мм, робоча поверхня виконана з пластичної маси, відрізання аутодермотрансплантата проводять на 0,4 мм над лінійними виступами. 2 UA 78729 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
