Піч опалювальна калориферна

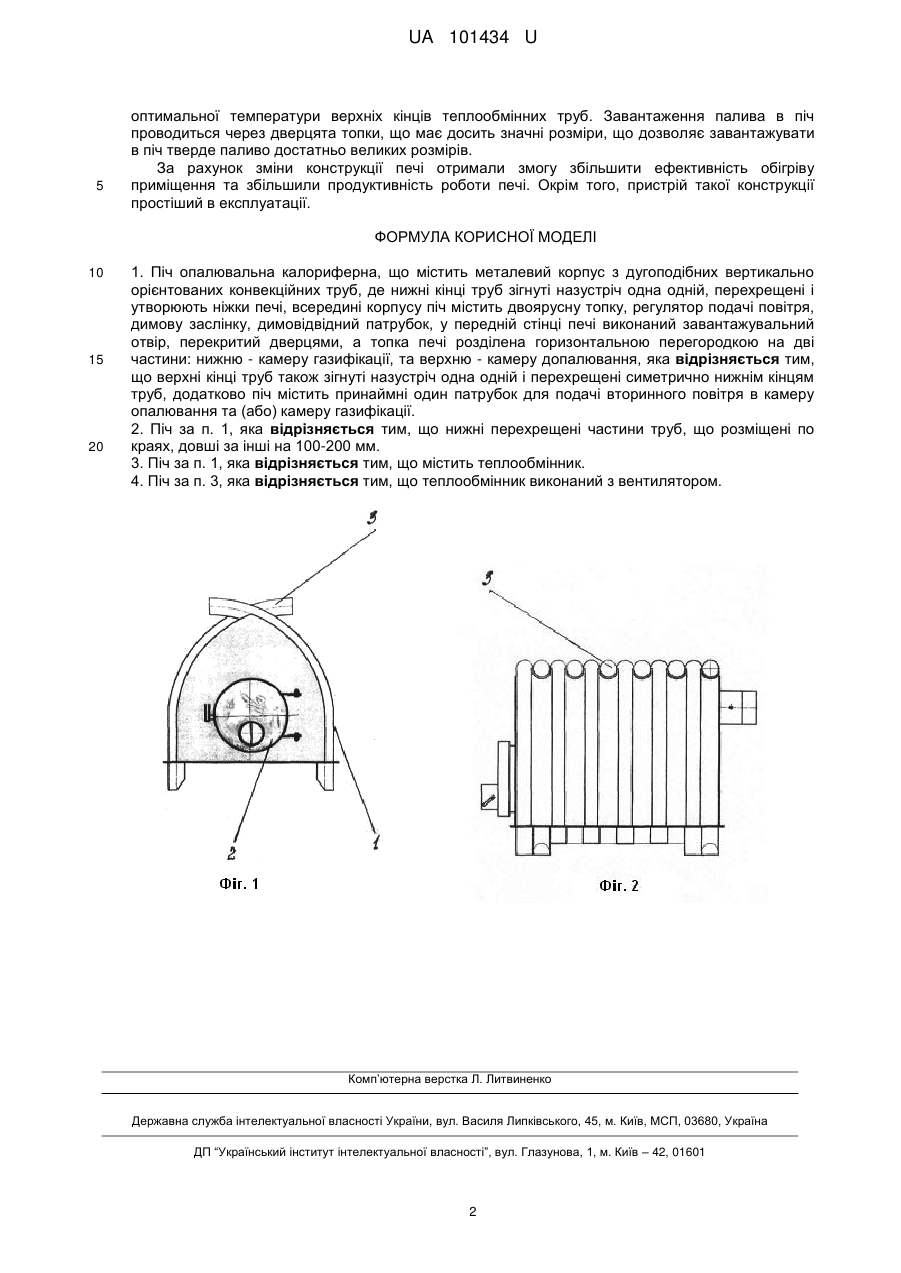

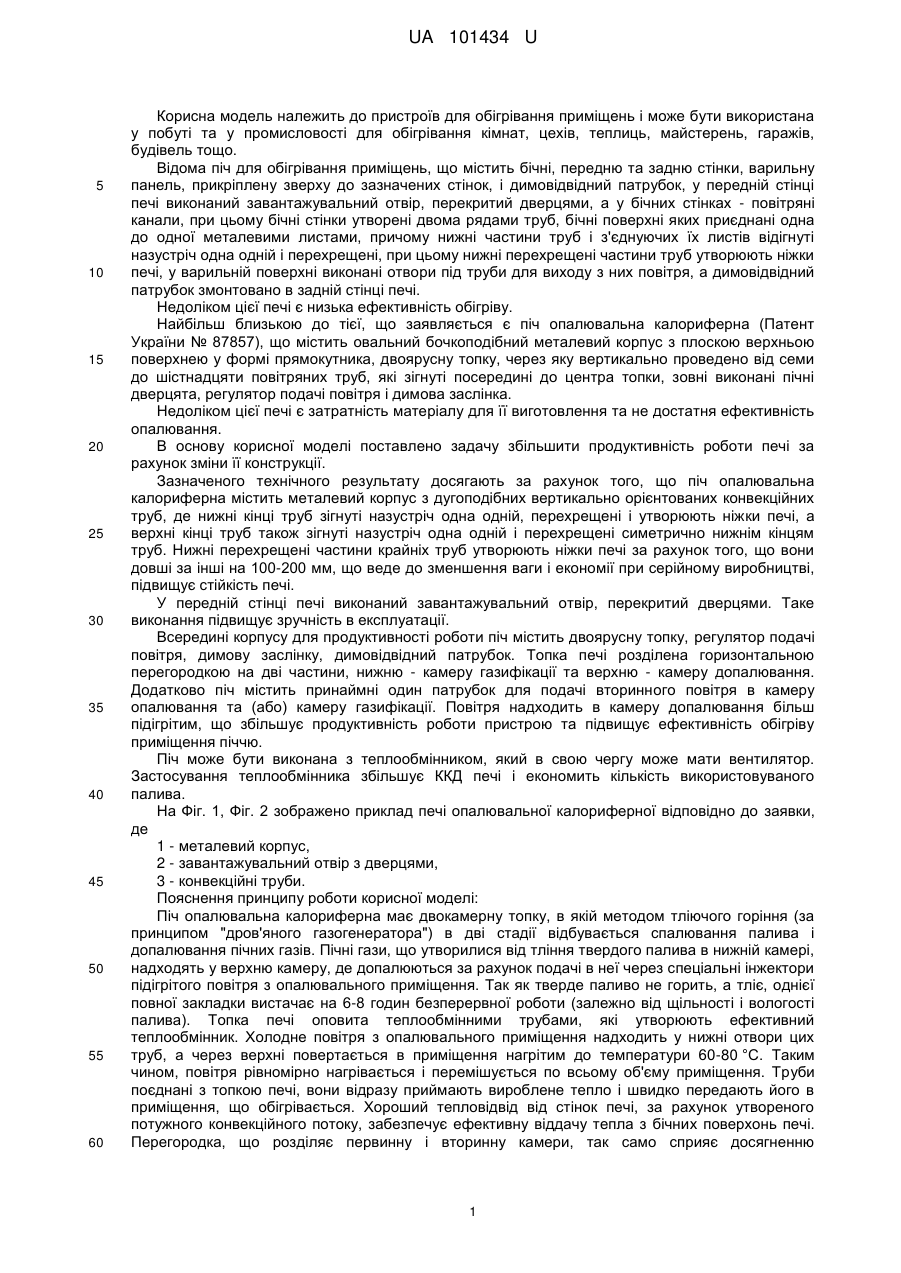

Реферат: Піч опалювальна калориферна містить металевий корпус з дугоподібних вертикально орієнтованих конвекційних труб, де нижні кінці труб зігнуті назустріч одна одній, перехрещені і утворюють ніжки печі, всередині корпусу піч містить двоярусну топку, регулятор подачі повітря, димову заслінку, димовідвідний патрубок, у передній стінці печі виконаний завантажувальний отвір, перекритий дверцями, а топка печі розділена горизонтальною перегородкою на дві частини: нижню - камеру газифікації, та верхню - камеру опалювання. Верхні кінці труб також зігнуті назустріч одна одній і перехрещені симетрично нижнім кінцям труб, додатково піч містить принаймні один патрубок для подачі вторинного повітря в камеру опалювання та (або) камеру газифікації. UA 101434 U (54) ПІЧ ОПАЛЮВАЛЬНА КАЛОРИФЕРНА UA 101434 U UA 101434 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для обігрівання приміщень і може бути використана у побуті та у промисловості для обігрівання кімнат, цехів, теплиць, майстерень, гаражів, будівель тощо. Відома піч для обігрівання приміщень, що містить бічні, передню та задню стінки, варильну панель, прикріплену зверху до зазначених стінок, і димовідвідний патрубок, у передній стінці печі виконаний завантажувальний отвір, перекритий дверцями, а у бічних стінках - повітряні канали, при цьому бічні стінки утворені двома рядами труб, бічні поверхні яких приєднані одна до одної металевими листами, причому нижні частини труб і з'єднуючих їх листів відігнуті назустріч одна одній і перехрещені, при цьому нижні перехрещені частини труб утворюють ніжки печі, у варильній поверхні виконані отвори під труби для виходу з них повітря, а димовідвідний патрубок змонтовано в задній стінці печі. Недоліком цієї печі є низька ефективність обігріву. Найбільш близькою до тієї, що заявляється є піч опалювальна калориферна (Патент України № 87857), що містить овальний бочкоподібний металевий корпус з плоскою верхньою поверхнею у формі прямокутника, двоярусну топку, через яку вертикально проведено від семи до шістнадцяти повітряних труб, які зігнуті посередині до центра топки, зовні виконані пічні дверцята, регулятор подачі повітря і димова заслінка. Недоліком цієї печі є затратність матеріалу для її виготовлення та не достатня ефективність опалювання. В основу корисної моделі поставлено задачу збільшити продуктивність роботи печі за рахунок зміни її конструкції. Зазначеного технічного результату досягають за рахунок того, що піч опалювальна калориферна містить металевий корпус з дугоподібних вертикально орієнтованих конвекційних труб, де нижні кінці труб зігнуті назустріч одна одній, перехрещені і утворюють ніжки печі, а верхні кінці труб також зігнуті назустріч одна одній і перехрещені симетрично нижнім кінцям труб. Нижні перехрещені частини крайніх труб утворюють ніжки печі за рахунок того, що вони довші за інші на 100-200 мм, що веде до зменшення ваги і економії при серійному виробництві, підвищує стійкість печі. У передній стінці печі виконаний завантажувальний отвір, перекритий дверцями. Таке виконання підвищує зручність в експлуатації. Всередині корпусу для продуктивності роботи піч містить двоярусну топку, регулятор подачі повітря, димову заслінку, димовідвідний патрубок. Топка печі розділена горизонтальною перегородкою на дві частини, нижню - камеру газифікації та верхню - камеру допалювання. Додатково піч містить принаймні один патрубок для подачі вторинного повітря в камеру опалювання та (або) камеру газифікації. Повітря надходить в камеру допалювання більш підігрітим, що збільшує продуктивність роботи пристрою та підвищує ефективність обігріву приміщення піччю. Піч може бути виконана з теплообмінником, який в свою чергу може мати вентилятор. Застосування теплообмінника збільшує ККД печі і економить кількість використовуваного палива. На Фіг. 1, Фіг. 2 зображено приклад печі опалювальної калориферної відповідно до заявки, де 1 - металевий корпус, 2 - завантажувальний отвір з дверцями, 3 - конвекційні труби. Пояснення принципу роботи корисної моделі: Піч опалювальна калориферна має двокамерну топку, в якій методом тліючого горіння (за принципом "дров'яного газогенератора") в дві стадії відбувається спалювання палива і допалювання пічних газів. Пічні гази, що утворилися від тління твердого палива в нижній камері, надходять у верхню камеру, де допалюються за рахунок подачі в неї через спеціальні інжектори підігрітого повітря з опалювального приміщення. Так як тверде паливо не горить, а тліє, однієї повної закладки вистачає на 6-8 годин безперервної роботи (залежно від щільності і вологості палива). Топка печі оповита теплообмінними трубами, які утворюють ефективний теплообмінник. Холодне повітря з опалювального приміщення надходить у нижні отвори цих труб, а через верхні повертається в приміщення нагрітим до температури 60-80 °C. Таким чином, повітря рівномірно нагрівається і перемішується по всьому об'єму приміщення. Труби поєднані з топкою печі, вони відразу приймають вироблене тепло і швидко передають його в приміщення, що обігрівається. Хороший тепловідвід від стінок печі, за рахунок утвореного потужного конвекційного потоку, забезпечує ефективну віддачу тепла з бічних поверхонь печі. Перегородка, що розділяє первинну і вторинну камери, так само сприяє досягненню 1 UA 101434 U 5 оптимальної температури верхніх кінців теплообмінних труб. Завантаження палива в піч проводиться через дверцята топки, що має досить значні розміри, що дозволяє завантажувати в піч тверде паливо достатньо великих розмірів. За рахунок зміни конструкції печі отримали змогу збільшити ефективність обігріву приміщення та збільшили продуктивність роботи печі. Окрім того, пристрій такої конструкції простіший в експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Піч опалювальна калориферна, що містить металевий корпус з дугоподібних вертикально орієнтованих конвекційних труб, де нижні кінці труб зігнуті назустріч одна одній, перехрещені і утворюють ніжки печі, всередині корпусу піч містить двоярусну топку, регулятор подачі повітря, димову заслінку, димовідвідний патрубок, у передній стінці печі виконаний завантажувальний отвір, перекритий дверцями, а топка печі розділена горизонтальною перегородкою на дві частини: нижню - камеру газифікації, та верхню - камеру допалювання, яка відрізняється тим, що верхні кінці труб також зігнуті назустріч одна одній і перехрещені симетрично нижнім кінцям труб, додатково піч містить принаймні один патрубок для подачі вторинного повітря в камеру опалювання та (або) камеру газифікації. 2. Піч за п. 1, яка відрізняється тим, що нижні перехрещені частини труб, що розміщені по краях, довші за інші на 100-200 мм. 3. Піч за п. 1, яка відрізняється тим, що містить теплообмінник. 4. Піч за п. 3, яка відрізняється тим, що теплообмінник виконаний з вентилятором. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
