Анкерне стяжне кріплення

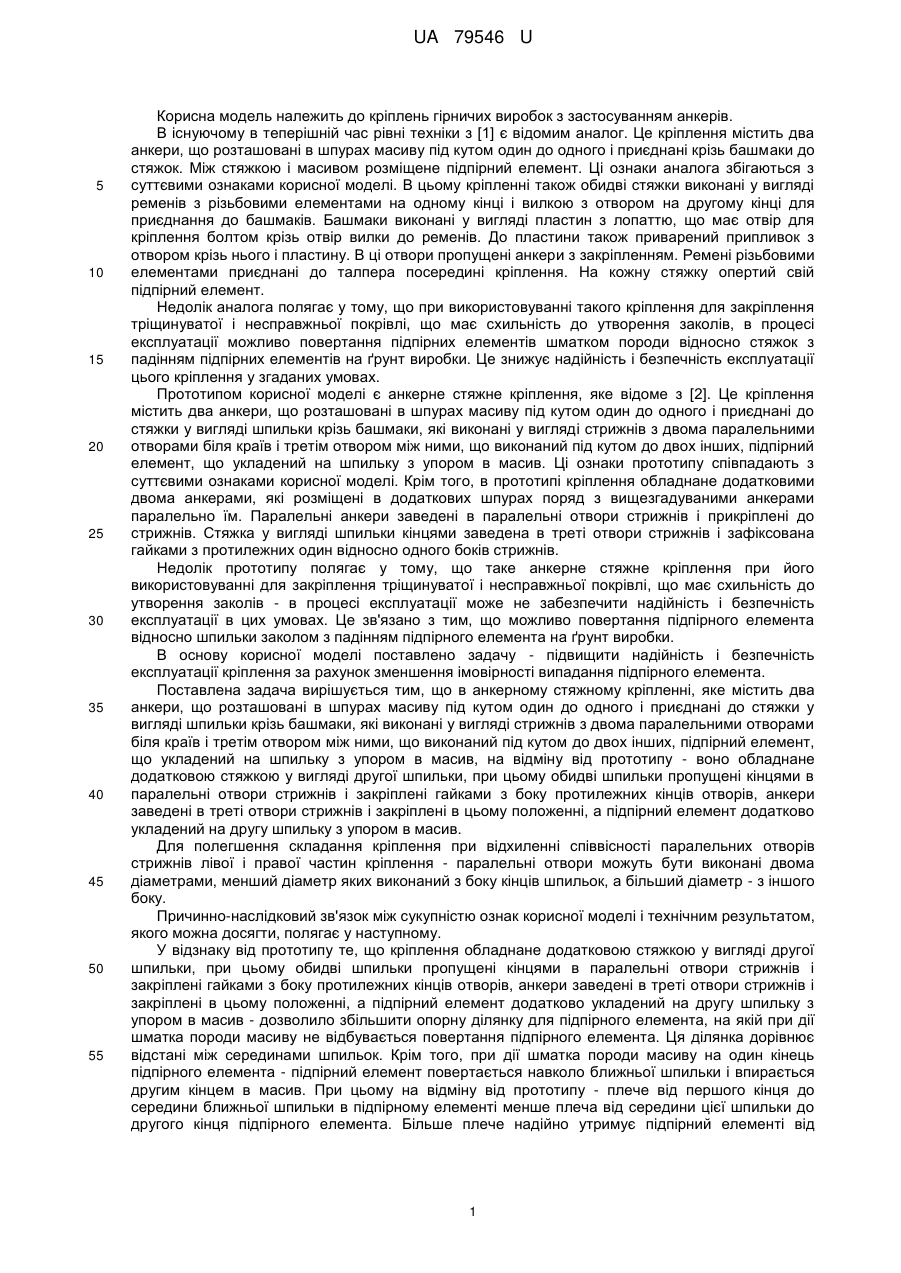

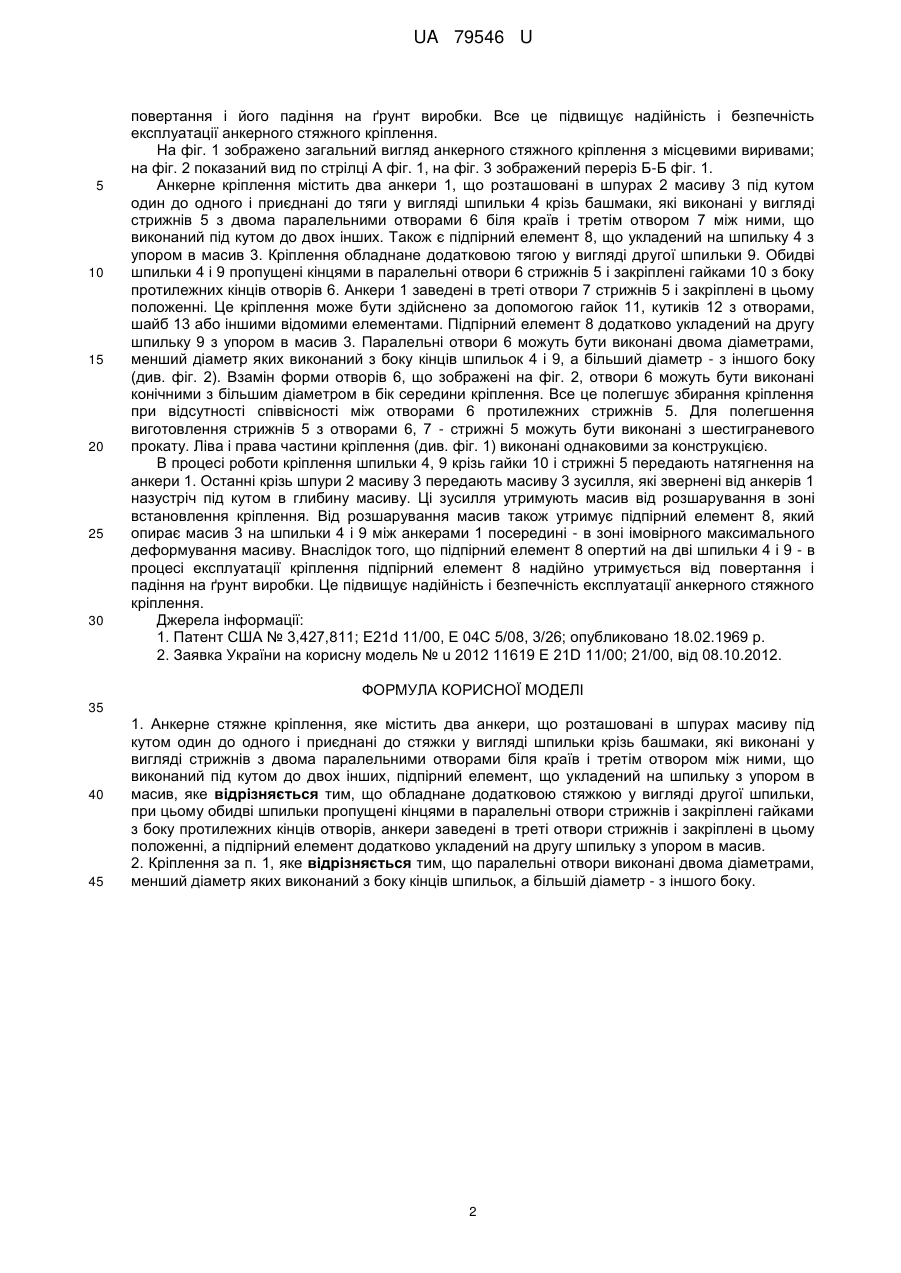

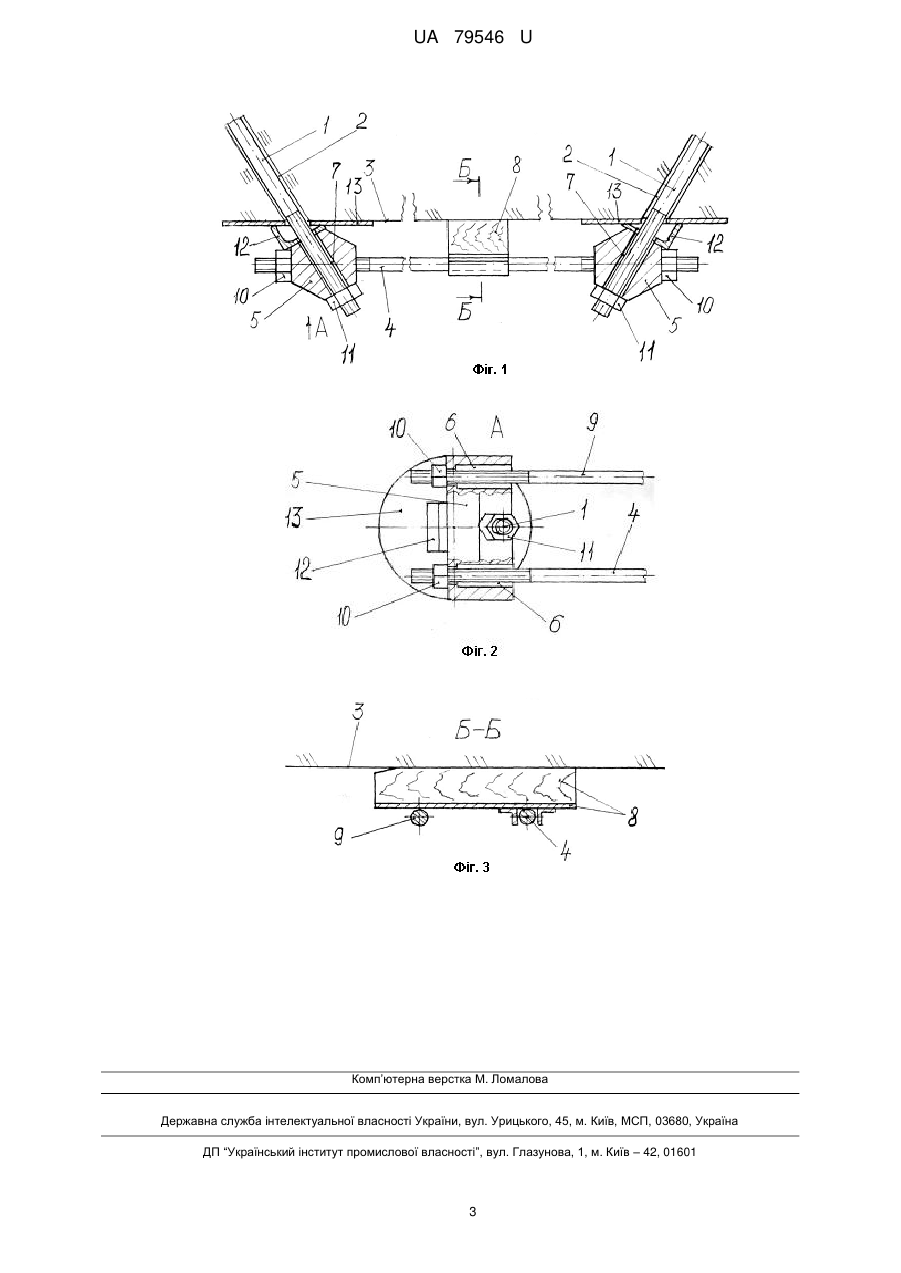

Реферат: Анкерне стяжне кріплення містить два анкери, що розташовані в шпурах масиву під кутом один до одного і приєднані до стяжки у вигляді шпильки крізь башмаки, які виконані у вигляді стрижнів з двома паралельними отворами біля країв і третім отвором між ними, що виконаний під кутом до двох інших, підпірний елемент, що укладений на шпильку з упором в масив. Кріплення обладнане додатковою стяжкою у вигляді другої шпильки. Обидві шпильки пропущені кінцями в паралельні отвори стрижнів і закріплені гайками з боку протилежних кінців отворів. Анкери заведені в треті отвори стрижнів і закріплені в цьому положенні, а підпірний елемент додатково укладений на другу шпильку з упором в масив. UA 79546 U (54) АНКЕРНЕ СТЯЖНЕ КРІПЛЕННЯ UA 79546 U UA 79546 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до кріплень гірничих виробок з застосуванням анкерів. В існуючому в теперішній час рівні техніки з [1] є відомим аналог. Це кріплення містить два анкери, що розташовані в шпурах масиву під кутом один до одного і приєднані крізь башмаки до стяжок. Між стяжкою і масивом розміщене підпірний елемент. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. В цьому кріпленні також обидві стяжки виконані у вигляді ременів з різьбовими елементами на одному кінці і вилкою з отвором на другому кінці для приєднання до башмаків. Башмаки виконані у вигляді пластин з лопаттю, що має отвір для кріплення болтом крізь отвір вилки до ременів. До пластини також приварений припливок з отвором крізь нього і пластину. В ці отвори пропущені анкери з закріпленням. Ремені різьбовими елементами приєднані до талпера посередині кріплення. На кожну стяжку опертий свій підпірний елемент. Недолік аналога полягає у тому, що при використовуванні такого кріплення для закріплення тріщинуватої і несправжньої покрівлі, що має схильність до утворення заколів, в процесі експлуатації можливо повертання підпірних елементів шматком породи відносно стяжок з падінням підпірних елементів на ґрунт виробки. Це знижує надійність і безпечність експлуатації цього кріплення у згаданих умовах. Прототипом корисної моделі є анкерне стяжне кріплення, яке відоме з [2]. Це кріплення містить два анкери, що розташовані в шпурах масиву під кутом один до одного і приєднані до стяжки у вигляді шпильки крізь башмаки, які виконані у вигляді стрижнів з двома паралельними отворами біля країв і третім отвором між ними, що виконаний під кутом до двох інших, підпірний елемент, що укладений на шпильку з упором в масив. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Крім того, в прототипі кріплення обладнане додатковими двома анкерами, які розміщені в додаткових шпурах поряд з вищезгадуваними анкерами паралельно їм. Паралельні анкери заведені в паралельні отвори стрижнів і прикріплені до стрижнів. Стяжка у вигляді шпильки кінцями заведена в треті отвори стрижнів і зафіксована гайками з протилежних один відносно одного боків стрижнів. Недолік прототипу полягає у тому, що таке анкерне стяжне кріплення при його використовуванні для закріплення тріщинуватої і несправжньої покрівлі, що має схильність до утворення заколів - в процесі експлуатації може не забезпечити надійність і безпечність експлуатації в цих умовах. Це зв'язано з тим, що можливо повертання підпірного елемента відносно шпильки заколом з падінням підпірного елемента на ґрунт виробки. В основу корисної моделі поставлено задачу - підвищити надійність і безпечність експлуатації кріплення за рахунок зменшення імовірності випадання підпірного елемента. Поставлена задача вирішується тим, що в анкерному стяжному кріпленні, яке містить два анкери, що розташовані в шпурах масиву під кутом один до одного і приєднані до стяжки у вигляді шпильки крізь башмаки, які виконані у вигляді стрижнів з двома паралельними отворами біля країв і третім отвором між ними, що виконаний під кутом до двох інших, підпірний елемент, що укладений на шпильку з упором в масив, на відміну від прототипу - воно обладнане додатковою стяжкою у вигляді другої шпильки, при цьому обидві шпильки пропущені кінцями в паралельні отвори стрижнів і закріплені гайками з боку протилежних кінців отворів, анкери заведені в треті отвори стрижнів і закріплені в цьому положенні, а підпірний елемент додатково укладений на другу шпильку з упором в масив. Для полегшення складання кріплення при відхиленні співвісності паралельних отворів стрижнів лівої і правої частин кріплення - паралельні отвори можуть бути виконанідвома діаметрами, менший діаметр яких виконаний з боку кінців шпильок, а більший діаметр - з іншого боку. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному. У відзнаку від прототипу те, що кріплення обладнане додатковою стяжкою у вигляді другої шпильки, при цьому обидві шпильки пропущені кінцями в паралельні отвори стрижнів і закріплені гайками з боку протилежних кінців отворів, анкери заведені в треті отвори стрижнів і закріплені в цьому положенні, а підпірний елемент додатково укладений на другу шпильку з упором в масив - дозволило збільшити опорну ділянку для підпірного елемента, на якій при дії шматка породи масиву не відбувається повертання підпірного елемента. Ця ділянка дорівнює відстані між серединами шпильок. Крім того, при дії шматка породи масиву на один кінець підпірного елемента - підпірний елемент повертається навколо ближньої шпильки і впирається другим кінцем в масив. При цьому на відміну від прототипу - плече від першого кінця до середини ближньої шпильки в підпірному елементі менше плеча від середини цієї шпильки до другого кінця підпірного елемента. Більше плече надійно утримує підпірний елементі від 1 UA 79546 U 5 10 15 20 25 30 повертання і його падіння на ґрунт виробки. Все це підвищує надійність і безпечність експлуатації анкерного стяжного кріплення. На фіг. 1 зображено загальний вигляд анкерного стяжного кріплення з місцевими виривами; на фіг. 2 показаний вид по стрілці А фіг. 1, на фіг. 3 зображений переріз Б-Б фіг. 1. Анкерне кріплення містить два анкери 1, що розташовані в шпурах 2 масиву 3 під кутом один до одного і приєднані до тяги у вигляді шпильки 4 крізь башмаки, які виконані у вигляді стрижнів 5 з двома паралельними отворами 6 біля країв і третім отвором 7 між ними, що виконаний під кутом до двох інших. Також є підпірний елемент 8, що укладений на шпильку 4 з упором в масив 3. Кріплення обладнане додатковою тягою у вигляді другої шпильки 9. Обидві шпильки 4 і 9 пропущені кінцями в паралельні отвори 6 стрижнів 5 і закріплені гайками 10 з боку протилежних кінців отворів 6. Анкери 1 заведені в треті отвори 7 стрижнів 5 і закріплені в цьому положенні. Це кріплення може бути здійснено за допомогою гайок 11, кутиків 12 з отворами, шайб 13 або іншими відомими елементами. Підпірний елемент 8 додатково укладений на другу шпильку 9 з упором в масив 3. Паралельні отвори 6 можуть бути виконані двома діаметрами, менший діаметр яких виконаний з боку кінців шпильок 4 і 9, а більший діаметр - з іншого боку (див. фіг. 2). Взамін форми отворів 6, що зображені на фіг. 2, отвори 6 можуть бути виконані конічними з більшим діаметром в бік середини кріплення. Все це полегшує збирання кріплення при відсутності співвісності між отворами 6 протилежних стрижнів 5. Для полегшення виготовлення стрижнів 5 з отворами 6, 7 - стрижні 5 можуть бути виконані з шестиграневого прокату. Ліва і права частини кріплення (див. фіг. 1) виконані однаковими за конструкцією. В процесі роботи кріплення шпильки 4, 9 крізь гайки 10 і стрижні 5 передають натягнення на анкери 1. Останні крізь шпури 2 масиву 3 передають масиву 3 зусилля, які звернені від анкерів 1 назустріч під кутом в глибину масиву. Ці зусилля утримують масив від розшарування в зоні встановлення кріплення. Від розшарування масив також утримує підпірний елемент 8, який опирає масив 3 на шпильки 4 і 9 між анкерами 1 посередині - в зоні імовірного максимального деформування масиву. Внаслідок того, що підпірний елемент 8 опертий на дві шпильки 4 і 9 - в процесі експлуатації кріплення підпірний елемент 8 надійно утримується від повертання і падіння на ґрунт виробки. Це підвищує надійність і безпечність експлуатації анкерного стяжного кріплення. Джерела інформації: 1. Патент США № 3,427,811; E21d 11/00, Е 04С 5/08, 3/26; опубликовано 18.02.1969 р. 2. Заявка України на корисну модель № u 2012 11619 Е 21D 11/00; 21/00, від 08.10.2012. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Анкерне стяжне кріплення, яке містить два анкери, що розташовані в шпурах масиву під кутом один до одного і приєднані до стяжки у вигляді шпильки крізь башмаки, які виконані у вигляді стрижнів з двома паралельними отворами біля країв і третім отвором між ними, що виконаний під кутом до двох інших, підпірний елемент, що укладений на шпильку з упором в масив, яке відрізняється тим, що обладнане додатковою стяжкою у вигляді другої шпильки, при цьому обидві шпильки пропущені кінцями в паралельні отвори стрижнів і закріплені гайками з боку протилежних кінців отворів, анкери заведені в треті отвори стрижнів і закріплені в цьому положенні, а підпірний елемент додатково укладений на другу шпильку з упором в масив. 2. Кріплення за п. 1, яке відрізняється тим, що паралельні отвори виконані двома діаметрами, менший діаметр яких виконаний з боку кінців шпильок, а більшій діаметр - з іншого боку. 2 UA 79546 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
