Анкерне стяжне кріплення
Номер патенту: 79459
Опубліковано: 25.04.2013
Автори: Паламарчук Тетяна Андріївна, Селезньов Анатолій Михайлович, Скіпочка Сергій Іванович, Яланський Анатолій Олександрович
Формула / Реферат

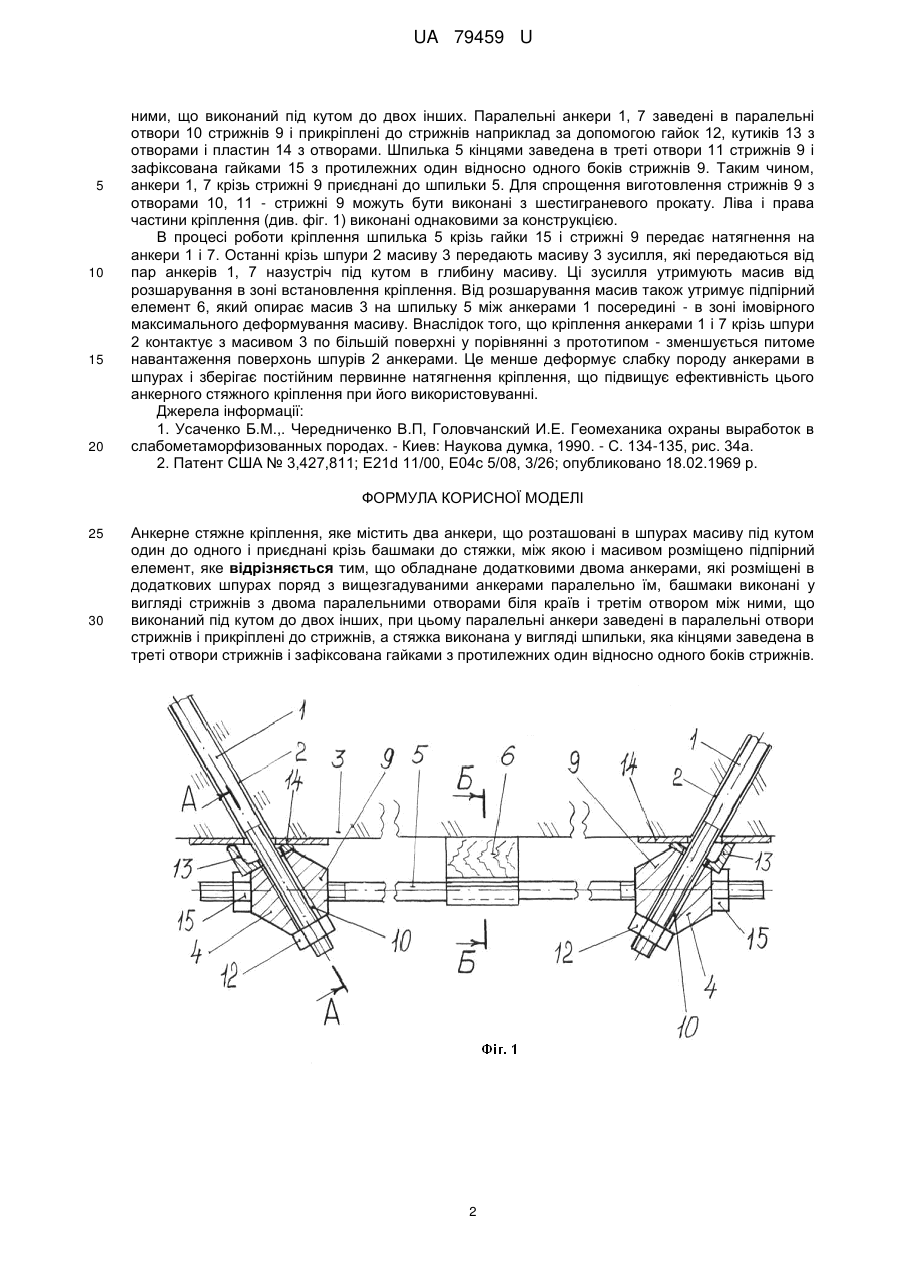

Анкерне стяжне кріплення, яке містить два анкери, що розташовані в шпурах масиву під кутом один до одного і приєднані крізь башмаки до стяжки, між якою і масивом розміщено підпірний елемент, яке відрізняється тим, що обладнане додатковими двома анкерами, які розміщені в додаткових шпурах поряд з вищезгадуваними анкерами паралельно їм, башмаки виконані у вигляді стрижнів з двома паралельними отворами біля країв і третім отвором між ними, що виконаний під кутом до двох інших, при цьому паралельні анкери заведені в паралельні отвори стрижнів і прикріплені до стрижнів, а стяжка виконана у вигляді шпильки, яка кінцями заведена втреті отвори стрижнів і зафіксована гайками з протилежних один відносно одного боків стрижнів.
Текст

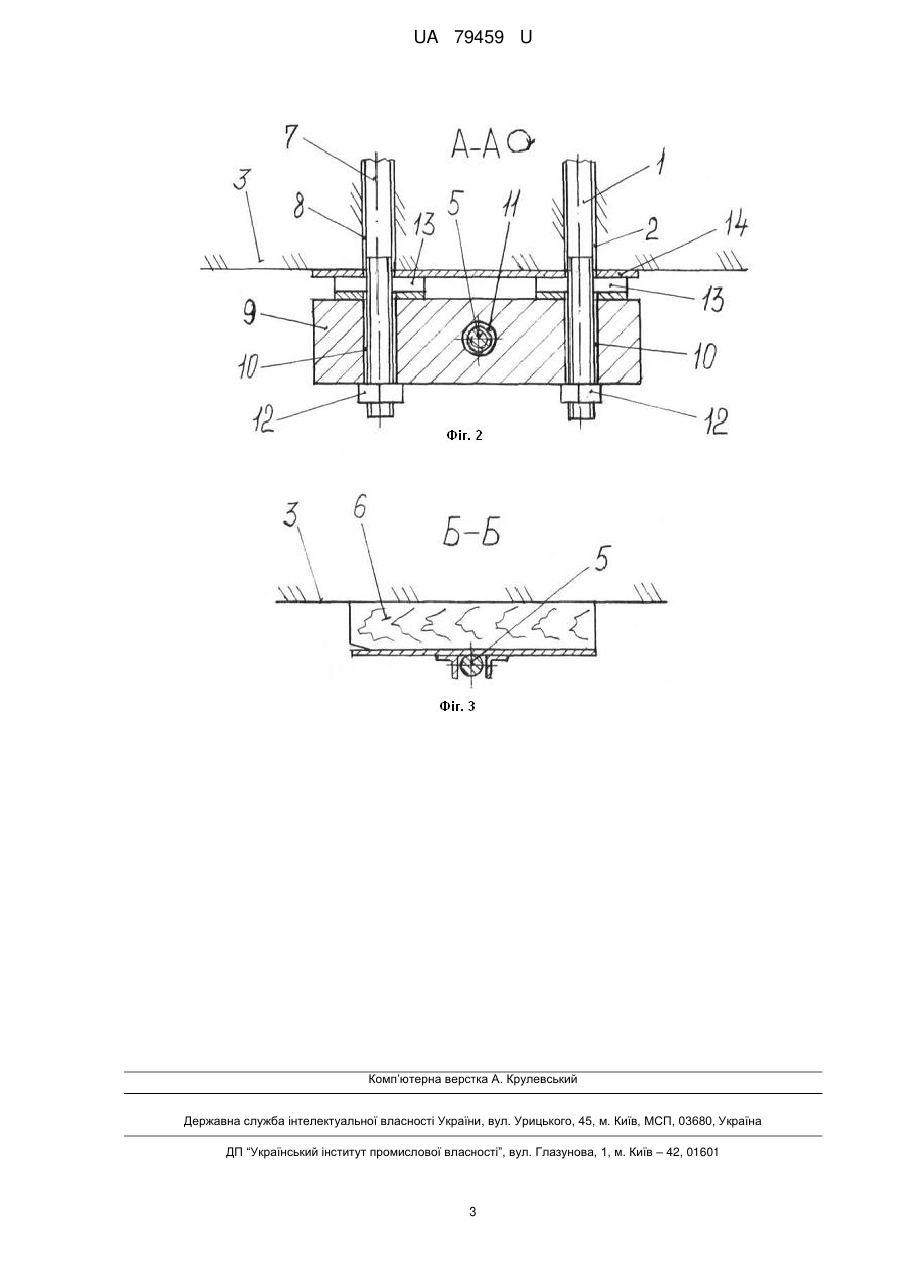

Реферат: Анкерне стяжне кріплення, яке містить два анкери, що розташовані в шпурах масиву під кутом один до одного і приєднані крізь башмаки до стяжки, між якою і масивом розміщено підпірний елемент, крім того обладнане додатковими двома анкерами, які розміщені в додаткових шпурах поряд з вищезгадуваними анкерами паралельно їм, башмаки виконані у вигляді стрижнів з двома паралельними отворами біля країв і третім отвором між ними, що виконаний під кутом до двох інших, при цьому паралельні анкери заведені в паралельні отвори стрижнів і прикріплені до стрижнів, а стяжка виконана у вигляді шпильки, яка кінцями заведена в треті отвори стрижнів і зафіксована гайками з протилежних один відносно одного боків стрижнів. UA 79459 U (54) АНКЕРНЕ СТЯЖНЕ КРІПЛЕННЯ UA 79459 U UA 79459 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до кріплень гірничих виробок з застосуванням анкерів. В існуючому в теперішній час рівні техніки з [1] є відомим аналог. Це кріплення має два анкери, що розташовані в шпурах масиву під кутом один до одного і приєднані крізь башмаки до стяжки, між якою і масивом розміщено підпірний елемент. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. В цьому кріпленні також є ще одна стяжка. Обидві стяжки виконані з різьбою на одному кінці і гаком на другому кінці. Стяжки різьбою приєднані до талрепа посередині кріплення, а гайками до башмаків. В цьому кріпленні башмаки виконані у вигляді пластин з вигином і отвором на вигині для приєднання гака стяжки. Крім того, до другої частини пластин приварений кутик. На цій частині пластин і кутиках виконані отвори, в які пропущені анкери з закріпленням. Недолік цього кріплення полягає у тому, що при використовуванні його на слабких породах можливо зминання анкерами породи в шпурах і зниження із-за цього ефективності кріплення. Прототипом корисної моделі є анкерне стяжне кріплення, яке відоме з [2]. Це кріплення містить два анкери, що розташовані в шпурах масиву під кутом один до одного і приєднані крізь башмаки до стяжки, між якою і масивом розміщений підпірний елемент. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Крім того, в прототипі також є ще одна стяжка. Обидві стяжки виконані у вигляді ременів з різьбовими елементами на одному кінці і вилкою з отвором на другому кінці для приєднання до башмаків. Башмаки виконані у вигляді пластин з лопаттю, що має отвір для кріплення гвинтом крізь отвір вилки до ременів. До пластини також приварений припливок з отвором крізь нього і пластину. В ці отвори пропущені анкери з закріпленням. Ремені різьбовими елементами приєднані до талрепа посередині кріплення. Недолік прототипу полягає у тому, що це анкерне стяжне кріплення при його використовуванні на слабких породах може створювати зминання анкерами породи в шпурах. Це послаблює натягнення кріплення і тим самим знижує ефективність такого анкерного стяжного кріплення. В основу корисної моделі поставлено задачу - підвищити ефективність анкерного стяжного кріплення за рахунок зменшення зминання анкерами слабкої породи в шпурах без збільшення діаметра шпурів. Поставлена задача вирішується тим, що в анкерному стяжному кріпленні, яке містить два анкери, що розташовані в шпурах масиву під кутом один до одного і приєднані крізь башмаки до стяжки, між якою і масивом розміщений підпірний елемент, на відміну від прототипу - воно обладнане додатковими двома анкерами, які розміщені в додаткових шпурах поряд з вищезгадуваними анкерами паралельно їм, башмаки виконані у вигляді стрижнів з двома паралельними отворами біля країв і третім отвором між ними, що виконаний під кутом до двох інших, при цьому паралельні анкери заведені в паралельні отвори стрижнів і прикріплені до стрижнів, а стяжка виконана у вигляді шпильки, яка кінцями заведена в треті отвори стрижнів і зафіксована гайками з протилежних один відносно одного боків стрижнів. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному. На відміну від прототипу те, що кріплення обладнане додатковими двома анкерами, які розміщені в додаткових шпурах поряд з іншими двома анкерами паралельно їм, башмаки виконані у вигляді стрижнів з двома паралельними отворами біля країв і третім отвором між ними, що виконаний під кутом до двох інших, при цьому паралельні анкери заведені в паралельні отвори стрижнів і прикріплені до стрижнів, а стяжка виконана у вигляді шпильки, яка кінцями заведена в треті отвори стрижнів і зафіксована гайками з протилежних один відносно одного боків стрижнів - дозволило збільшити поверхню взаємодії анкерів зі шпурами без збільшення діаметра кожного з шпурів. Це забезпечило менше питоме навантаження анкерами на слабку породу в шпурах при одному і тому ж натягненні шпилькою з гайкою анкерного стяжного кріплення. Внаслідок цього слабка порода в шпурах менше деформується і зберігає постійним первинне натягнення кріплення. Це і підвищує ефективність цього анкерного стяжного кріплення при його використовуванні. На фіг. 1 зображено загальний вигляд анкерного стяжного кріплення з місцевими виривами; на фіг. 2 зображений переріз по А-А фіг. 1 в повернутому положенні; на фіг. 3 показано переріз по Б-Б фіг. 1. Анкерне стяжне кріплення містить два анкери 1, що розташовані в шпурах 2 масиву 3 і приєднані крізь башмаки 4 до стяжки у вигляді шпильки 5, між якою і масивом розміщений підпірний елемент 6. Кріплення обладнане додатковими двома анкерами 7, які розміщені в додаткових шпурах 8 поряд з вищезгадуваними анкерами 1 паралельно їм. Башмаки 4 виконані у вигляді стрижнів 9 з двома паралельними отворами 10 біля країв і третім отвором 11 між 1 UA 79459 U 5 10 15 20 ними, що виконаний під кутом до двох інших. Паралельні анкери 1, 7 заведені в паралельні отвори 10 стрижнів 9 і прикріплені до стрижнів наприклад за допомогою гайок 12, кутиків 13 з отворами і пластин 14 з отворами. Шпилька 5 кінцями заведена в треті отвори 11 стрижнів 9 і зафіксована гайками 15 з протилежних один відносно одного боків стрижнів 9. Таким чином, анкери 1, 7 крізь стрижні 9 приєднані до шпильки 5. Для спрощення виготовлення стрижнів 9 з отворами 10, 11 - стрижні 9 можуть бути виконані з шестиграневого прокату. Ліва і права частини кріплення (див. фіг. 1) виконані однаковими за конструкцією. В процесі роботи кріплення шпилька 5 крізь гайки 15 і стрижні 9 передає натягнення на анкери 1 і 7. Останні крізь шпури 2 масиву 3 передають масиву 3 зусилля, які передаються від пар анкерів 1, 7 назустріч під кутом в глибину масиву. Ці зусилля утримують масив від розшарування в зоні встановлення кріплення. Від розшарування масив також утримує підпірний елемент 6, який опирає масив 3 на шпильку 5 між анкерами 1 посередині - в зоні імовірного максимального деформування масиву. Внаслідок того, що кріплення анкерами 1 і 7 крізь шпури 2 контактує з масивом 3 по більшій поверхні у порівнянні з прототипом - зменшується питоме навантаження поверхонь шпурів 2 анкерами. Це менше деформує слабку породу анкерами в шпурах і зберігає постійним первинне натягнення кріплення, що підвищує ефективність цього анкерного стяжного кріплення при його використовуванні. Джерела інформації: 1. Усаченко Б.М.,. Чередниченко В.П, Головчанский И.Е. Геомеханика охраны выработок в слабометаморфизованных породах. - Киев: Наукова думка, 1990. - С. 134-135, рис. 34а. 2. Патент США № 3,427,811; E21d 11/00, Е04с 5/08, 3/26; опубликовано 18.02.1969 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Анкерне стяжне кріплення, яке містить два анкери, що розташовані в шпурах масиву під кутом один до одного і приєднані крізь башмаки до стяжки, між якою і масивом розміщено підпірний елемент, яке відрізняється тим, що обладнане додатковими двома анкерами, які розміщені в додаткових шпурах поряд з вищезгадуваними анкерами паралельно їм, башмаки виконані у вигляді стрижнів з двома паралельними отворами біля країв і третім отвором між ними, що виконаний під кутом до двох інших, при цьому паралельні анкери заведені в паралельні отвори стрижнів і прикріплені до стрижнів, а стяжка виконана у вигляді шпильки, яка кінцями заведена в треті отвори стрижнів і зафіксована гайками з протилежних один відносно одного боків стрижнів. 2 UA 79459 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Назва патенту англійськоюRock bolting support
Автори англійськоюSwlwzniov Anatolii Mykhailovych, Skipochka Serhii Ivanovych, Yalanskyi Anatolii Oleksandrovych, Palamarchuk Tetiana Andriivna
Назва патенту російськоюАнкерная стяжная крепь
Автори російськоюСелезнев Анатолий Михайлович, Скипочка Сергей Иванович, Яланский Анатолий Александрович, Паламарчук Татьяна Андреевна
МПК / Мітки
МПК: E21D 11/00, E21D 21/00
Мітки: кріплення, анкерне, стяжне
