Формула / Реферат

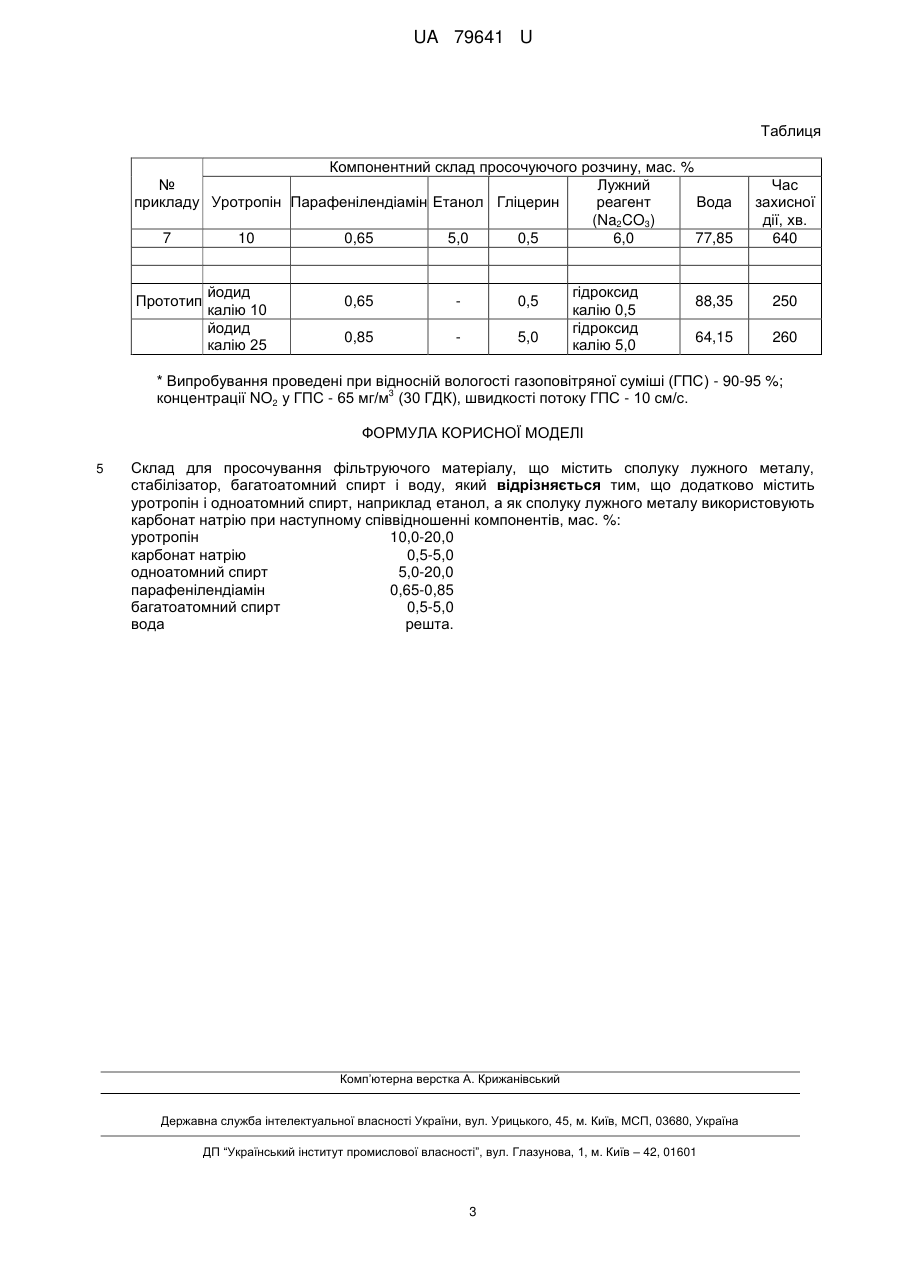

Склад для просочування фільтруючого матеріалу, що містить сполуку лужного металу, стабілізатор, багатоатомний спирт і воду, який відрізняється тим, що додатково містить уротропін і одноатомний спирт, наприклад етанол, а як сполуку лужного металу використовують карбонат натрію при наступному співвідношенні компонентів, мас., %:

уротропін

10,0-20,0

карбонат натрію

0,5-5,0

одноатомний спирт

5,0-20,0

парафенілендіамін

0,65-0,85

багатоатомний спирт

0,5-5,0

вода

решта.

Текст

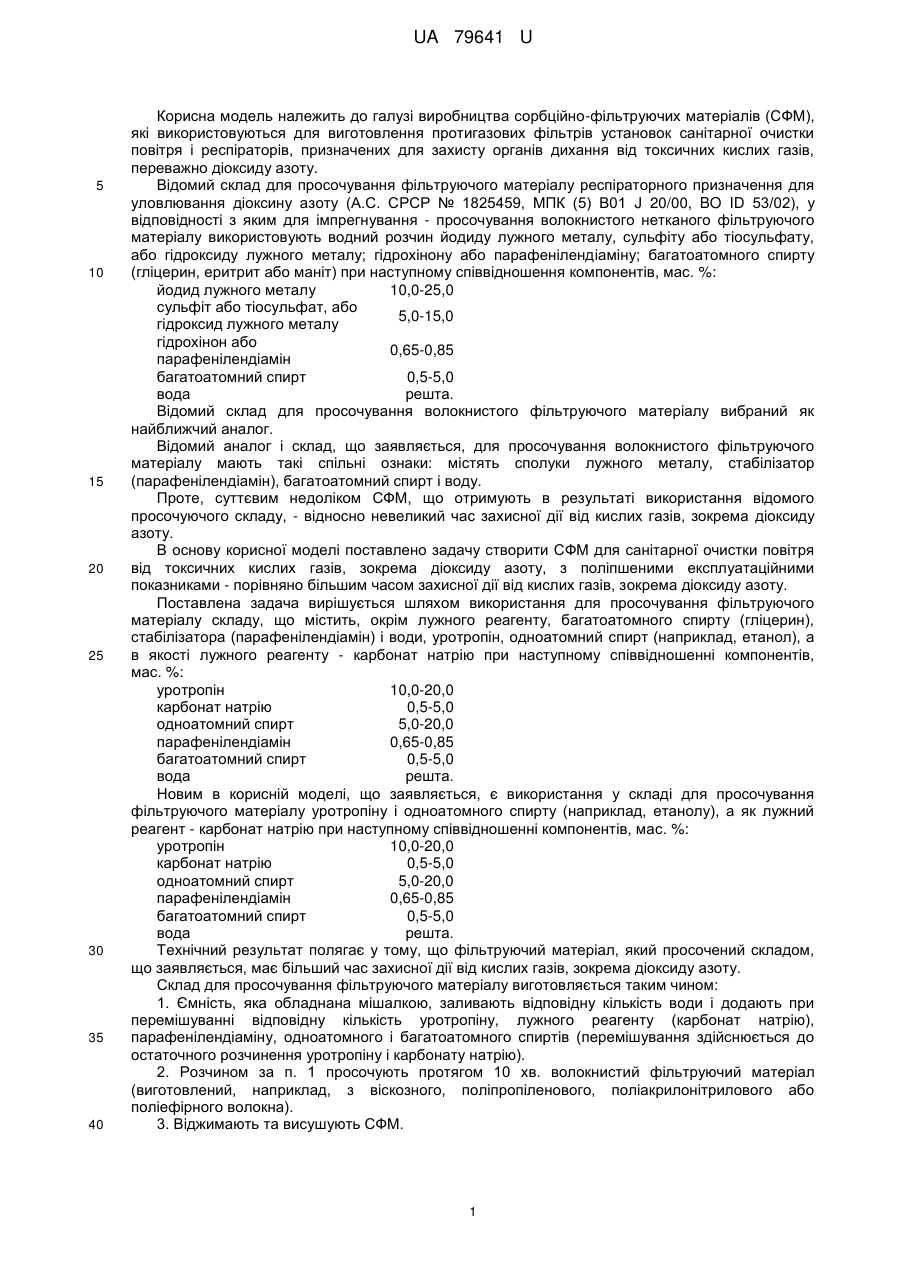

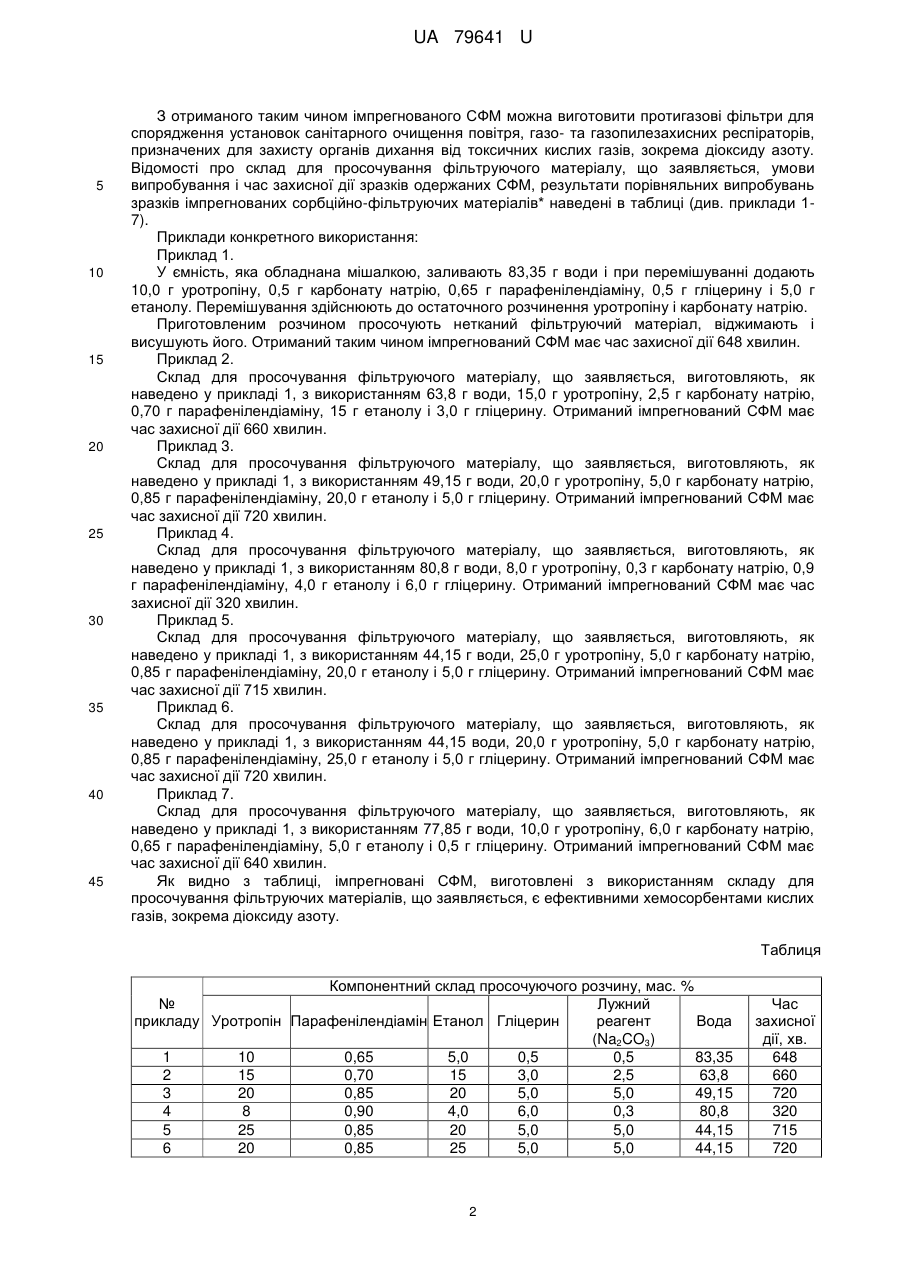

Реферат: Склад для просочування фільтруючого матеріалу містить сполуку лужного металу, стабілізатор, багатоатомний спирт, воду, уротропін, одноатомний спирт - етанол, а як сполуку лужного металу - карбонат натрію. UA 79641 U (12) UA 79641 U UA 79641 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі виробництва сорбційно-фільтруючих матеріалів (СФМ), які використовуються для виготовлення протигазових фільтрів установок санітарної очистки повітря і респіраторів, призначених для захисту органів дихання від токсичних кислих газів, переважно діоксиду азоту. Відомий склад для просочування фільтруючого матеріалу респіраторного призначення для уловлювання діоксину азоту (А.С. СРСР № 1825459, МПК (5) В01 J 20/00, BO ID 53/02), у відповідності з яким для імпрегнування - просочування волокнистого нетканого фільтруючого матеріалу використовують водний розчин йодиду лужного металу, сульфіту або тіосульфату, або гідроксиду лужного металу; гідрохінону або парафенілендіаміну; багатоатомного спирту (гліцерин, еритрит або маніт) при наступному співвідношення компонентів, мас. %: йодид лужного металу 10,0-25,0 сульфіт або тіосульфат, або 5,0-15,0 гідроксид лужного металу гідрохінон або 0,65-0,85 парафенілендіамін багатоатомний спирт 0,5-5,0 вода решта. Відомий склад для просочування волокнистого фільтруючого матеріалу вибраний як найближчий аналог. Відомий аналог і склад, що заявляється, для просочування волокнистого фільтруючого матеріалу мають такі спільні ознаки: містять сполуки лужного металу, стабілізатор (парафенілендіамін), багатоатомний спирт і воду. Проте, суттєвим недоліком СФМ, що отримують в результаті використання відомого просочуючого складу, - відносно невеликий час захисної дії від кислих газів, зокрема діоксиду азоту. В основу корисної моделі поставлено задачу створити СФМ для санітарної очистки повітря від токсичних кислих газів, зокрема діоксиду азоту, з поліпшеними експлуатаційними показниками - порівняно більшим часом захисної дії від кислих газів, зокрема діоксиду азоту. Поставлена задача вирішується шляхом використання для просочування фільтруючого матеріалу складу, що містить, окрім лужного реагенту, багатоатомного спирту (гліцерин), стабілізатора (парафенілендіамін) і води, уротропін, одноатомний спирт (наприклад, етанол), а в якості лужного реагенту - карбонат натрію при наступному співвідношенні компонентів, мас. %: уротропін 10,0-20,0 карбонат натрію 0,5-5,0 одноатомний спирт 5,0-20,0 парафенілендіамін 0,65-0,85 багатоатомний спирт 0,5-5,0 вода решта. Новим в корисній моделі, що заявляється, є використання у складі для просочування фільтруючого матеріалу уротропіну і одноатомного спирту (наприклад, етанолу), а як лужний реагент - карбонат натрію при наступному співвідношенні компонентів, мас. %: уротропін 10,0-20,0 карбонат натрію 0,5-5,0 одноатомний спирт 5,0-20,0 парафенілендіамін 0,65-0,85 багатоатомний спирт 0,5-5,0 вода решта. Технічний результат полягає у тому, що фільтруючий матеріал, який просочений складом, що заявляється, має більший час захисної дії від кислих газів, зокрема діоксиду азоту. Склад для просочування фільтруючого матеріалу виготовляється таким чином: 1. Ємність, яка обладнана мішалкою, заливають відповідну кількість води і додають при перемішуванні відповідну кількість уротропіну, лужного реагенту (карбонат натрію), парафенілендіаміну, одноатомного і багатоатомного спиртів (перемішування здійснюється до остаточного розчинення уротропіну і карбонату натрію). 2. Розчином за п. 1 просочують протягом 10 хв. волокнистий фільтруючий матеріал (виготовлений, наприклад, з віскозного, поліпропіленового, поліакрилонітрилового або поліефірного волокна). 3. Віджимають та висушують СФМ. 1 UA 79641 U 5 10 15 20 25 30 35 40 45 З отриманого таким чином імпрегнованого СФМ можна виготовити протигазові фільтри для спорядження установок санітарного очищення повітря, газо- та газопилезахисних респіраторів, призначених для захисту органів дихання від токсичних кислих газів, зокрема діоксиду азоту. Відомості про склад для просочування фільтруючого матеріалу, що заявляється, умови випробування і час захисної дії зразків одержаних СФМ, результати порівняльних випробувань зразків імпрегнованих сорбційно-фільтруючих матеріалів* наведені в таблиці (див. приклади 17). Приклади конкретного використання: Приклад 1. У ємність, яка обладнана мішалкою, заливають 83,35 г води і при перемішуванні додають 10,0 г уротропіну, 0,5 г карбонату натрію, 0,65 г парафенілендіаміну, 0,5 г гліцерину і 5,0 г етанолу. Перемішування здійснюють до остаточного розчинення уротропіну і карбонату натрію. Приготовленим розчином просочують нетканий фільтруючий матеріал, віджимають і висушують його. Отриманий таким чином імпрегнований СФМ має час захисної дії 648 хвилин. Приклад 2. Склад для просочування фільтруючого матеріалу, що заявляється, виготовляють, як наведено у прикладі 1, з використанням 63,8 г води, 15,0 г уротропіну, 2,5 г карбонату натрію, 0,70 г парафенілендіаміну, 15 г етанолу і 3,0 г гліцерину. Отриманий імпрегнований СФМ має час захисної дії 660 хвилин. Приклад 3. Склад для просочування фільтруючого матеріалу, що заявляється, виготовляють, як наведено у прикладі 1, з використанням 49,15 г води, 20,0 г уротропіну, 5,0 г карбонату натрію, 0,85 г парафенілендіаміну, 20,0 г етанолу і 5,0 г гліцерину. Отриманий імпрегнований СФМ має час захисної дії 720 хвилин. Приклад 4. Склад для просочування фільтруючого матеріалу, що заявляється, виготовляють, як наведено у прикладі 1, з використанням 80,8 г води, 8,0 г уротропіну, 0,3 г карбонату натрію, 0,9 г парафенілендіаміну, 4,0 г етанолу і 6,0 г гліцерину. Отриманий імпрегнований СФМ має час захисної дії 320 хвилин. Приклад 5. Склад для просочування фільтруючого матеріалу, що заявляється, виготовляють, як наведено у прикладі 1, з використанням 44,15 г води, 25,0 г уротропіну, 5,0 г карбонату натрію, 0,85 г парафенілендіаміну, 20,0 г етанолу і 5,0 г гліцерину. Отриманий імпрегнований СФМ має час захисної дії 715 хвилин. Приклад 6. Склад для просочування фільтруючого матеріалу, що заявляється, виготовляють, як наведено у прикладі 1, з використанням 44,15 води, 20,0 г уротропіну, 5,0 г карбонату натрію, 0,85 г парафенілендіаміну, 25,0 г етанолу і 5,0 г гліцерину. Отриманий імпрегнований СФМ має час захисної дії 720 хвилин. Приклад 7. Склад для просочування фільтруючого матеріалу, що заявляється, виготовляють, як наведено у прикладі 1, з використанням 77,85 г води, 10,0 г уротропіну, 6,0 г карбонату натрію, 0,65 г парафенілендіаміну, 5,0 г етанолу і 0,5 г гліцерину. Отриманий імпрегнований СФМ має час захисної дії 640 хвилин. Як видно з таблиці, імпрегновані СФМ, виготовлені з використанням складу для просочування фільтруючих матеріалів, що заявляється, є ефективними хемосорбентами кислих газів, зокрема діоксиду азоту. Таблиця Компонентний склад просочуючого розчину, мас. % № Лужний прикладу Уротропін Парафенілендіамін Етанол Гліцерин реагент Вода (Na2CO3) 1 10 0,65 5,0 0,5 0,5 83,35 2 15 0,70 15 3,0 2,5 63,8 3 20 0,85 20 5,0 5,0 49,15 4 8 0,90 4,0 6,0 0,3 80,8 5 25 0,85 20 5,0 5,0 44,15 6 20 0,85 25 5,0 5,0 44,15 2 Час захисної дії, хв. 648 660 720 320 715 720 UA 79641 U Таблиця Компонентний склад просочуючого розчину, мас. % № Лужний прикладу Уротропін Парафенілендіамін Етанол Гліцерин реагент Вода (Na2CO3) 7 10 0,65 5,0 0,5 6,0 77,85 Прототип йодид калію 10 йодид калію 25 0,65 0,5 0,85 5,0 гідроксид калію 0,5 гідроксид калію 5,0 Час захисної дії, хв. 640 88,35 250 64,15 260 * Випробування проведені при відносній вологості газоповітряної суміші (ГПС) - 90-95 %; 3 концентрації NO2 у ГПС - 65 мг/м (30 ГДК), швидкості потоку ГПС - 10 см/с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Склад для просочування фільтруючого матеріалу, що містить сполуку лужного металу, стабілізатор, багатоатомний спирт і воду, який відрізняється тим, що додатково містить уротропін і одноатомний спирт, наприклад етанол, а як сполуку лужного металу використовують карбонат натрію при наступному співвідношенні компонентів, мас. %: уротропін 10,0-20,0 карбонат натрію 0,5-5,0 одноатомний спирт 5,0-20,0 парафенілендіамін 0,65-0,85 багатоатомний спирт 0,5-5,0 вода решта. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Назва патенту англійською

Composition for impregnating filter material

Автори англійською

Ennan Alim Abdul-Amidovych, Zakharenko Yulia Serhiivna, Abramova Natalia Mykolaivna

Назва патенту російською

Состав для пропитки фильтрующего материала

Автори російською

Эннан Алим Абдул-Амидович, Захаренко Юлия Сергеевна, Абрамова Наталья Николаевна

МПК / Мітки

МПК: B01D 39/16, B01D 39/00

Мітки: фільтруючого, склад, матеріалу, просочування
