Пристрій для регенерації фільтруючої засипки фільтра

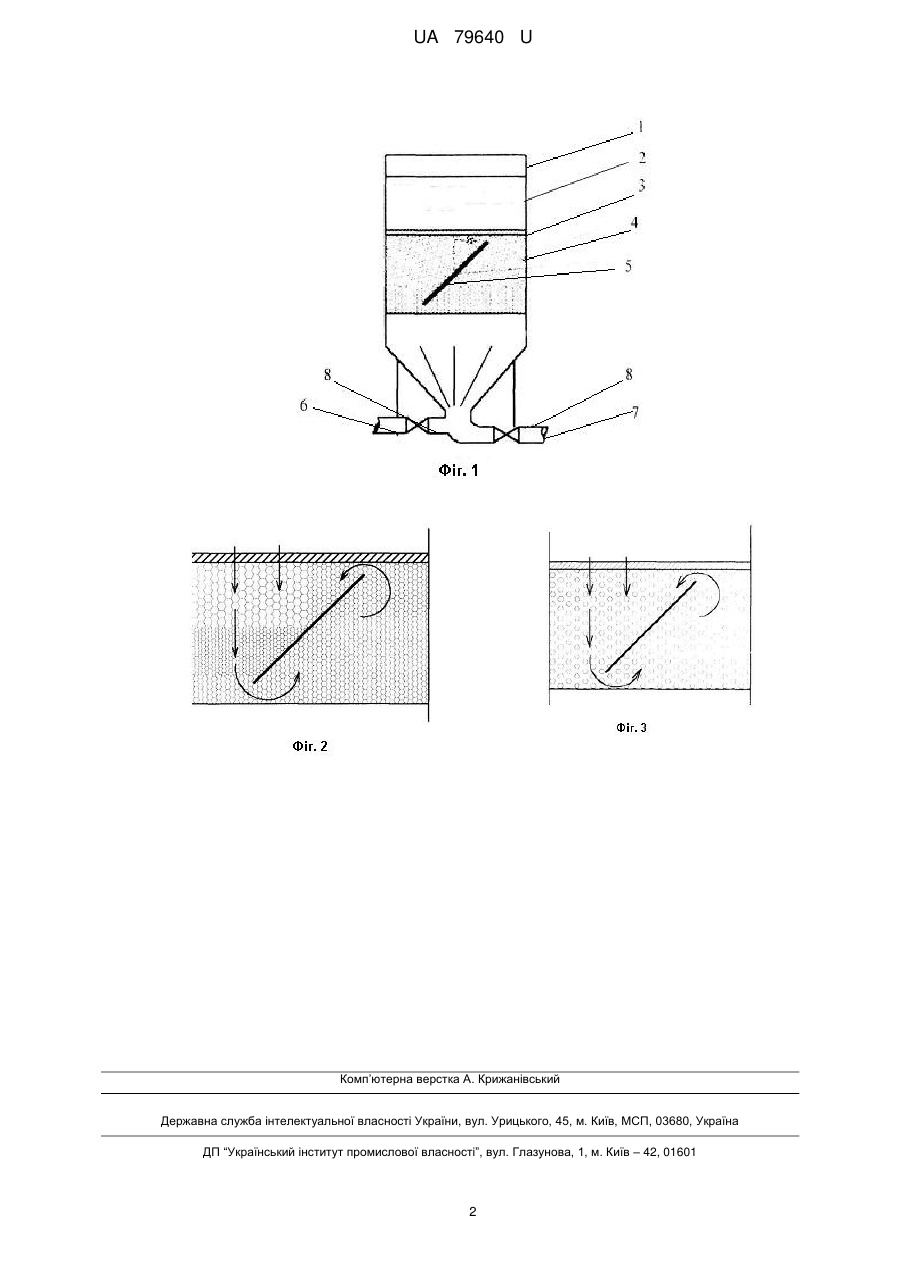

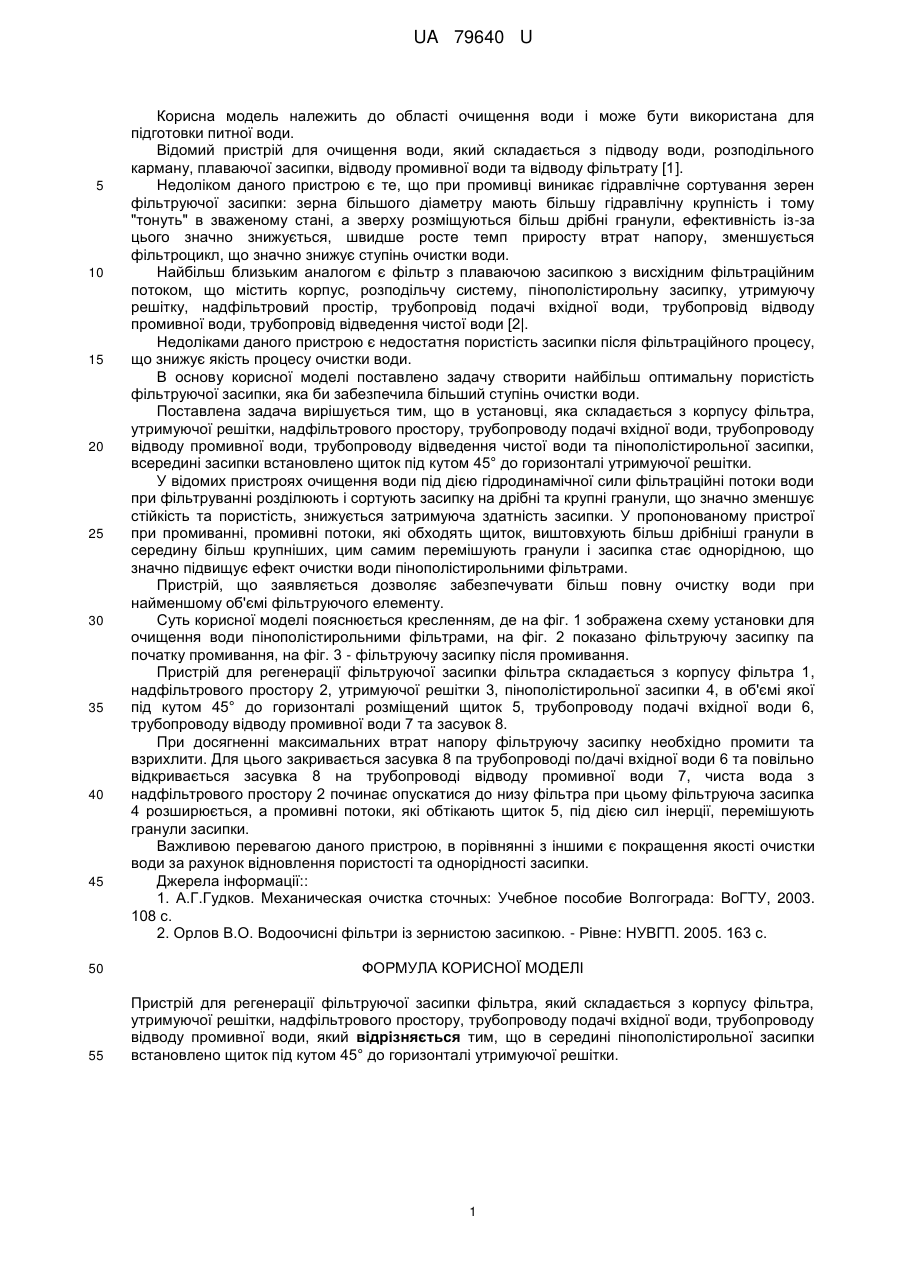

Реферат: UA 79640 U UA 79640 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області очищення води і може бути використана для підготовки питної води. Відомий пристрій для очищення води, який складається з підводу води, розподільного карману, плаваючої засипки, відводу промивної води та відводу фільтрату [1]. Недоліком даного пристрою є те, що при промивці виникає гідравлічне сортування зерен фільтруючої засипки: зерна більшого діаметру мають більшу гідравлічну крупність і тому "тонуть" в зваженому стані, а зверху розміщуються більш дрібні гранули, ефективність із-за цього значно знижується, швидше росте темп приросту втрат напору, зменшується фільтроцикл, що значно знижує ступінь очистки води. Найбільш близьким аналогом є фільтр з плаваючою засипкою з висхідним фільтраційним потоком, що містить корпус, розподільчу систему, пінополістирольну засипку, утримуючу решітку, надфільтровий простір, трубопровід подачі вхідної води, трубопровід відводу промивної води, трубопровід відведення чистої води [2|. Недоліками даного пристрою є недостатня пористість засипки після фільтраційного процесу, що знижує якість процесу очистки води. В основу корисної моделі поставлено задачу створити найбільш оптимальну пористість фільтруючої засипки, яка би забезпечила більший ступінь очистки води. Поставлена задача вирішується тим, що в установці, яка складається з корпусу фільтра, утримуючої решітки, надфільтрового простору, трубопроводу подачі вхідної води, трубопроводу відводу промивної води, трубопроводу відведення чистої води та пінополістирольної засипки, всередині засипки встановлено щиток під кутом 45° до горизонталі утримуючої решітки. У відомих пристроях очищення води під дією гідродинамічної сили фільтраційні потоки води при фільтруванні розділюють і сортують засипку на дрібні та крупні гранули, що значно зменшує стійкість та пористість, знижується затримуюча здатність засипки. У пропонованому пристрої при промиванні, промивні потоки, які обходять щиток, виштовхують більш дрібніші гранули в середину більш крупніших, цим самим перемішують гранули і засипка стає однорідною, що значно підвищує ефект очистки води пінополістирольними фільтрами. Пристрій, що заявляється дозволяє забезпечувати більш повну очистку води при найменшому об'ємі фільтруючого елементу. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображена схему установки для очищення води пінополістирольними фільтрами, на фіг. 2 показано фільтруючу засипку па початку промивання, на фіг. 3 - фільтруючу засипку після промивання. Пристрій для регенерації фільтруючої засипки фільтра складається з корпусу фільтра 1, надфільтрового простору 2, утримуючої решітки 3, пінополістирольної засипки 4, в об'ємі якої під кутом 45° до горизонталі розміщений щиток 5, трубопроводу подачі вхідної води 6, трубопроводу відводу промивної води 7 та засувок 8. При досягненні максимальних втрат напору фільтруючу засипку необхідно промити та взрихлити. Для цього закривається засувка 8 па трубопроводі по/дачі вхідної води 6 та повільно відкривається засувка 8 на трубопроводі відводу промивної води 7, чиста вода з надфільтрового простору 2 починає опускатися до низу фільтра при цьому фільтруюча засипка 4 розширюється, а промивні потоки, які обтікають щиток 5, під дією сил інерції, перемішують гранули засипки. Важливою перевагою даного пристрою, в порівнянні з іншими є покращення якості очистки води за рахунок відновлення пористості та однорідності засипки. Джерела інформації:: 1. А.Γ.Гудков. Механическая очистка сточных: Учебное пособие Волгограда: ВоГТУ, 2003. 108 с. 2. Орлов В.О. Водоочисні фільтри із зернистою засипкою. - Рівне: НУВГП. 2005. 163 с. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для регенерації фільтруючої засипки фільтра, який складається з корпусу фільтра, утримуючої решітки, надфільтрового простору, трубопроводу подачі вхідної води, трубопроводу відводу промивної води, який відрізняється тим, що в середині пінополістирольної засипки встановлено щиток під кутом 45° до горизонталі утримуючої решітки. 1 UA 79640 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
