Пристрій організації багатокористувацького доступу при передачі інформації шумовими сигналами

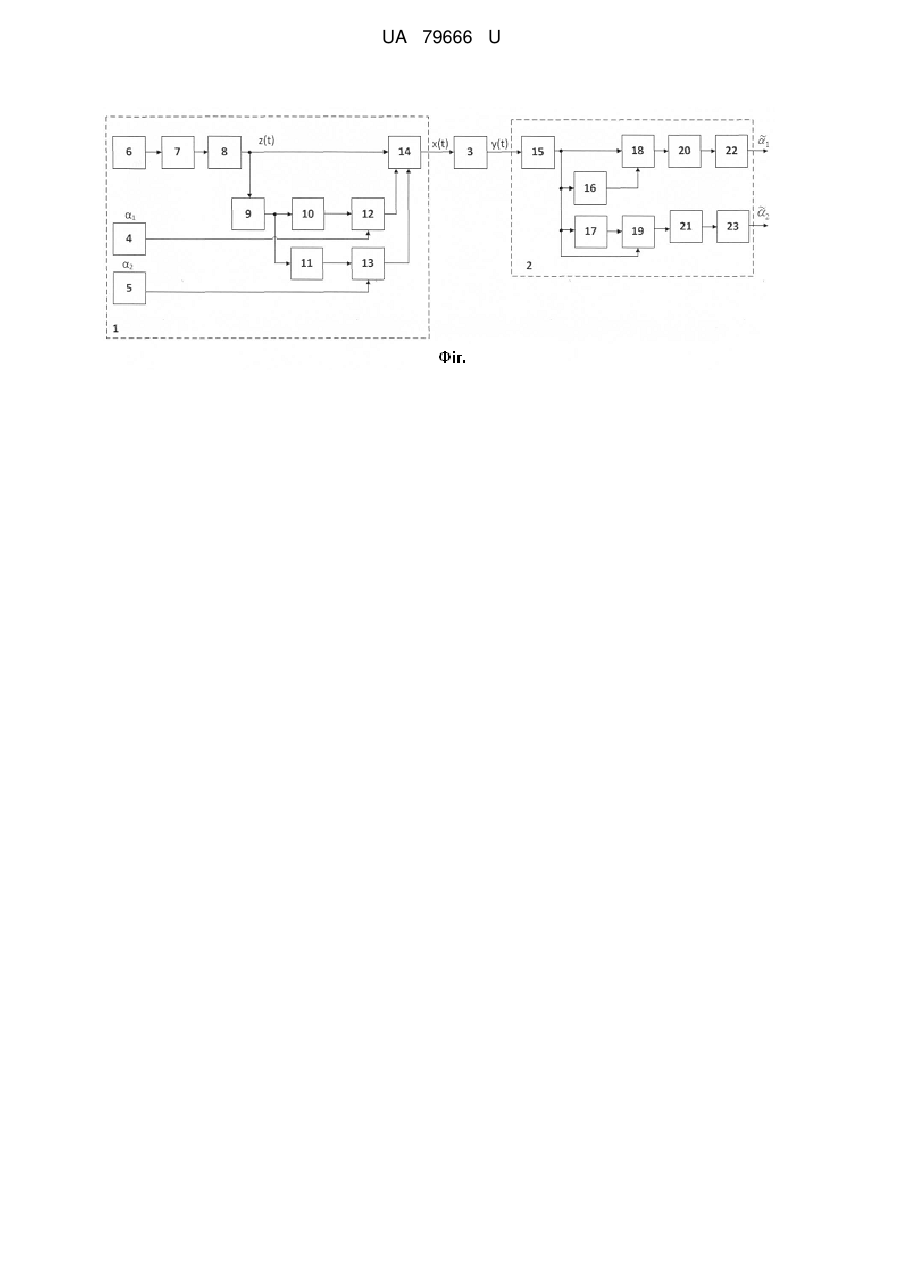

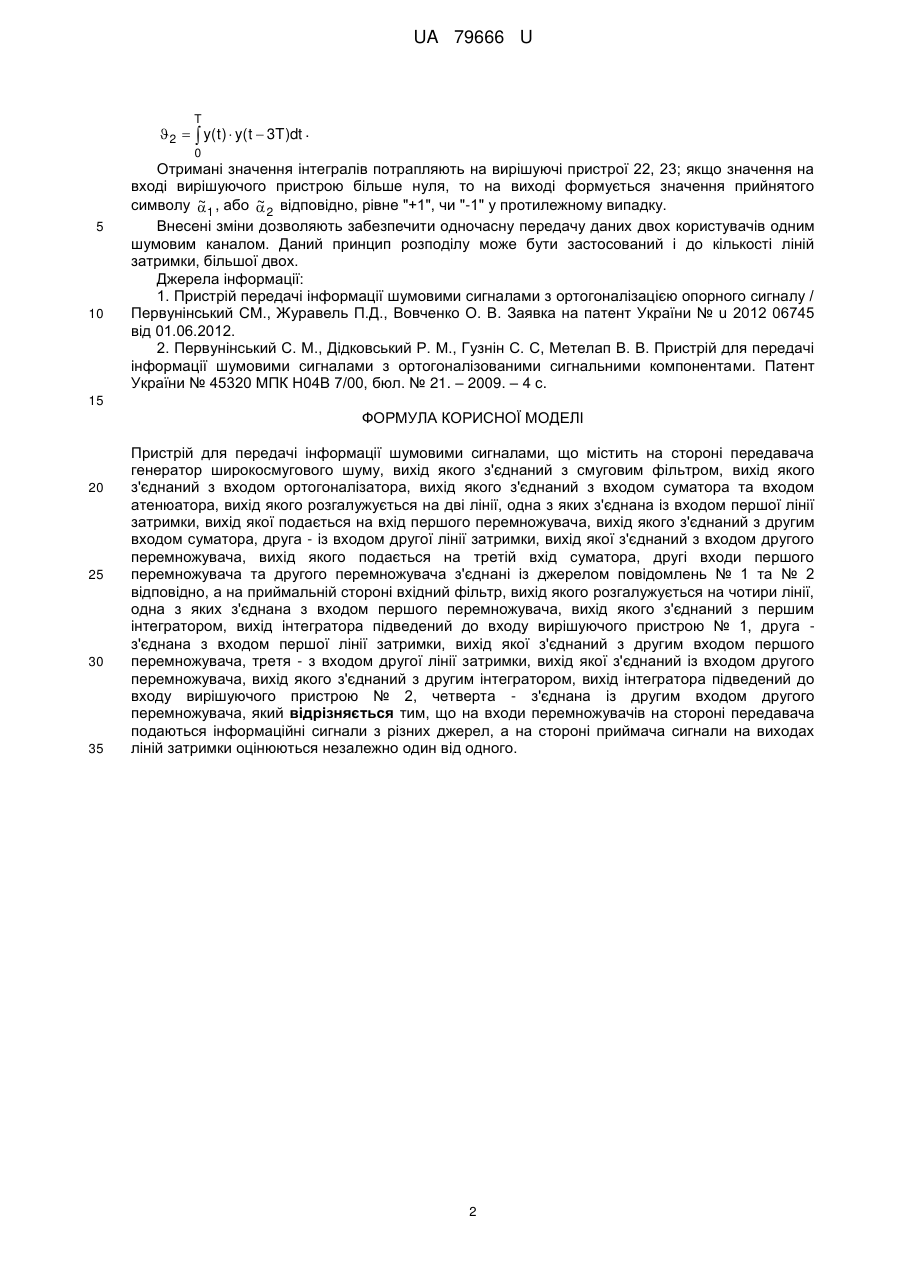

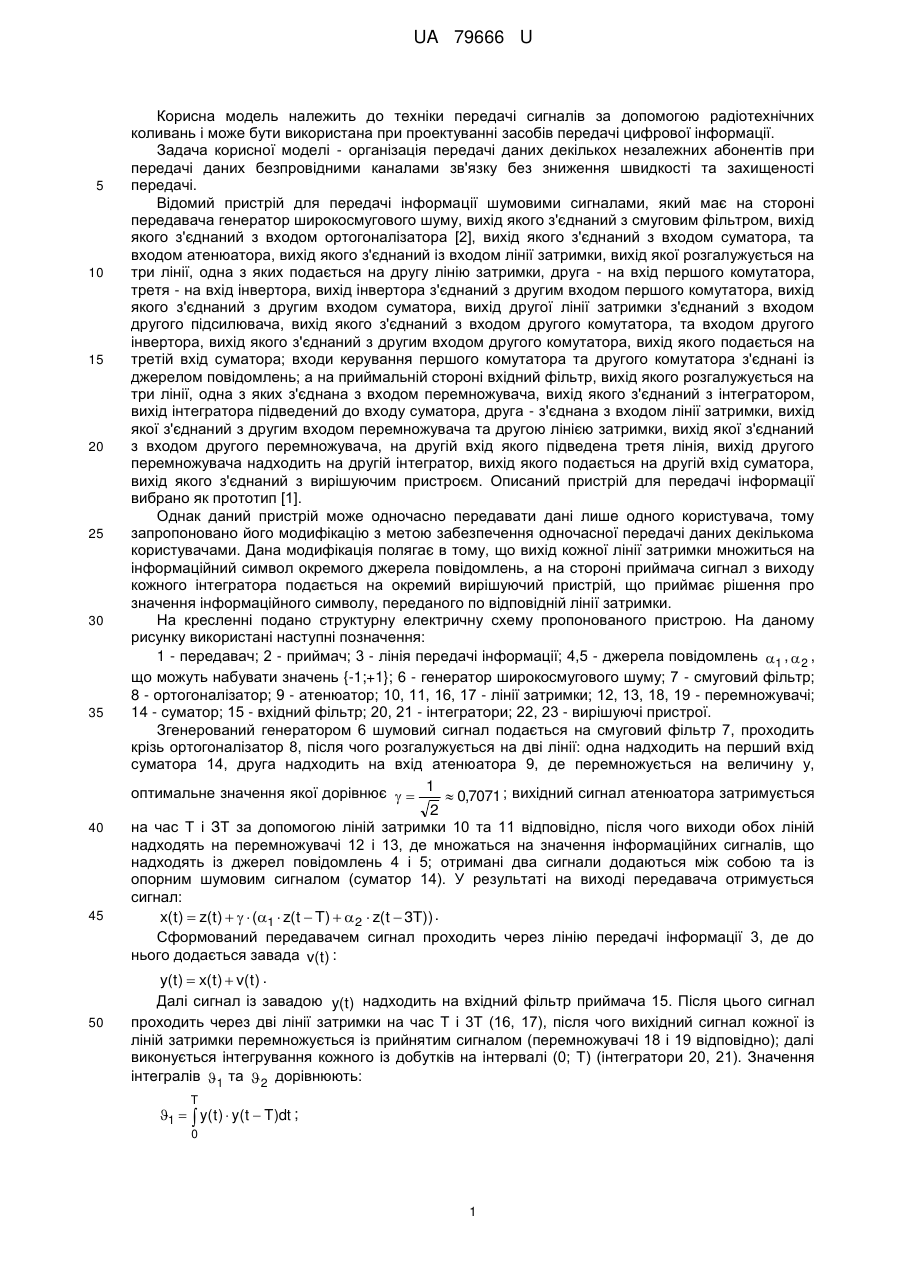

Реферат: Пристрій для передачі інформації шумовими сигналами містить на стороні передавача генератор широкосмугового шуму, вихід якого з'єднаний з смуговим фільтром, вихід якого з'єднаний з входом ортогоналізатора, вихід якого з'єднаний з входом суматора та входом атенюатора, вихід якого розгалужується на дві лінії. Одна з'єднана із входом першої лінії затримки, вихід якої подається на вхід першого перемножувача, вихід якого з'єднаний з другим входом суматора, друга - із входом другої лінії затримки, вихід якої з'єднаний з входом другого перемножувача, вихід якого подається на третій вхід суматора. Другі входи першого перемножувача та другого перемножувача з'єднані із джерелом повідомлень № 1 та № 2 відповідно. На приймальній стороні вхідний фільтр, вихід якого розгалужується на чотири лінії, одна з яких з'єднана з входом першого перемножувача, вихід якого з'єднаний з першим інтегратором. Вихід інтегратора підведений до входу вирішуючого пристрою № 1, друга з'єднана з входом першої лінії затримки, вихід якої з'єднаний з другим входом першого перемножувача, третя - з входом другої лінії затримки, вихід якої з'єднаний із входом другого перемножувача, вихід якого з'єднаний з другим інтегратором. Вихід інтегратора підведений до входу вирішуючого пристрою № 2, четверта - з'єднана із другим входом другого перемножувала. На входи перемножувачів на стороні передавача подаються інформаційні сигнали з різних джерел, а на стороні приймача сигнали на виходах ліній затримки оцінюються незалежно один від одного. UA 79666 U (54) ПРИСТРІЙ ОРГАНІЗАЦІЇ БАГАТОКОРИСТУВАЦЬКОГО ДОСТУПУ ПРИ ПЕРЕДАЧІ ІНФОРМАЦІЇ ШУМОВИМИ СИГНАЛАМИ UA 79666 U UA 79666 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до техніки передачі сигналів за допомогою радіотехнічних коливань і може бути використана при проектуванні засобів передачі цифрової інформації. Задача корисної моделі - організація передачі даних декількох незалежних абонентів при передачі даних безпровідними каналами зв'язку без зниження швидкості та захищеності передачі. Відомий пристрій для передачі інформації шумовими сигналами, який має на стороні передавача генератор широкосмугового шуму, вихід якого з'єднаний з смуговим фільтром, вихід якого з'єднаний з входом ортогоналізатора [2], вихід якого з'єднаний з входом суматора, та входом атенюатора, вихід якого з'єднаний із входом лінії затримки, вихід якої розгалужується на три лінії, одна з яких подається на другу лінію затримки, друга - на вхід першого комутатора, третя - на вхід інвертора, вихід інвертора з'єднаний з другим входом першого комутатора, вихід якого з'єднаний з другим входом суматора, вихід другої лінії затримки з'єднаний з входом другого підсилювача, вихід якого з'єднаний з входом другого комутатора, та входом другого інвертора, вихід якого з'єднаний з другим входом другого комутатора, вихід якого подається на третій вхід суматора; входи керування першого комутатора та другого комутатора з'єднані із джерелом повідомлень; а на приймальній стороні вхідний фільтр, вихід якого розгалужується на три лінії, одна з яких з'єднана з входом перемножувача, вихід якого з'єднаний з інтегратором, вихід інтегратора підведений до входу суматора, друга - з'єднана з входом лінії затримки, вихід якої з'єднаний з другим входом перемножувача та другою лінією затримки, вихід якої з'єднаний з входом другого перемножувача, на другій вхід якого підведена третя лінія, вихід другого перемножувача надходить на другій інтегратор, вихід якого подається на другій вхід суматора, вихід якого з'єднаний з вирішуючим пристроєм. Описаний пристрій для передачі інформації вибрано як прототип [1]. Однак даний пристрій може одночасно передавати дані лише одного користувача, тому запропоновано його модифікацію з метою забезпечення одночасної передачі даних декількома користувачами. Дана модифікація полягає в тому, що вихід кожної лінії затримки множиться на інформаційний символ окремого джерела повідомлень, а на стороні приймача сигнал з виходу кожного інтегратора подається на окремий вирішуючий пристрій, що приймає рішення про значення інформаційного символу, переданого по відповідній лінії затримки. На кресленні подано структурну електричну схему пропонованого пристрою. На даному рисунку використані наступні позначення: 1 - передавач; 2 - приймач; 3 - лінія передачі інформації; 4,5 - джерела повідомлень 1 ,  2 , що можуть набувати значень {-1;+1}; 6 - генератор широкосмугового шуму; 7 - смуговий фільтр; 8 - ортогоналізатор; 9 - атенюатор; 10,11, 16, 17 - лінії затримки; 12, 13, 18, 19 - перемножувачі; 14 - суматор; 15 - вхідний фільтр; 20, 21 - інтегратори; 22, 23 - вирішуючі пристрої. Згенерований генератором 6 шумовий сигнал подається на смуговий фільтр 7, проходить крізь ортогоналізатор 8, після чого розгалужується на дві лінії: одна надходить на перший вхід суматора 14, друга надходить на вхід атенюатора 9, де перемножується на величину у, оптимальне значення якої дорівнює   1  0,7071 ; вихідний сигнал атенюатора затримується 2 на час Т і ЗТ за допомогою ліній затримки 10 та 11 відповідно, після чого виходи обох ліній надходять на перемножувачі 12 і 13, де множаться на значення інформаційних сигналів, що надходять із джерел повідомлень 4 і 5; отримані два сигнали додаються між собою та із опорним шумовим сигналом (суматор 14). У результаті на виході передавача отримується сигнал: x(t )  z(t )    (1  z(t  T)   2  z(t  3Т)) . Сформований передавачем сигнал проходить через лінію передачі інформації 3, де до нього додається завада v(t ) : y(t )  x(t )  v(t ) . Далі сигнал із завадою y(t ) надходить на вхідний фільтр приймача 15. Після цього сигнал проходить через дві лінії затримки на час Т і 3Т (16, 17), після чого вихідний сигнал кожної із ліній затримки перемножується із прийнятим сигналом (перемножувачі 18 і 19 відповідно); далі виконується інтегрування кожного із добутків на інтервалі (0; Т) (інтегратори 20, 21). Значення інтегралів 1 та 2 дорівнюють: T 1   y( t )  y( t  T )dt ; 0 1 UA 79666 U T  2   y( t )  y( t  3T )dt . 0 5 10 Отримані значення інтегралів потрапляють на вирішуючі пристрої 22, 23; якщо значення на вході вирішуючого пристрою більше нуля, то на виході формується значення прийнятого ~ ~ символу  1 , або  2 відповідно, рівне "+1", чи "-1" у протилежному випадку. Внесені зміни дозволяють забезпечити одночасну передачу даних двох користувачів одним шумовим каналом. Даний принцип розподілу може бути застосований і до кількості ліній затримки, більшої двох. Джерела інформації: 1. Пристрій передачі інформації шумовими сигналами з ортогоналізацією опорного сигналу / Первунінський СМ., Журавель П.Д., Вовченко О. В. Заявка на патент України № u 2012 06745 від 01.06.2012. 2. Первунінський С. М., Дідковський P. M., Гузнін С. С, Метелап В. В. Пристрій для передачі інформації шумовими сигналами з ортогоналізованими сигнальними компонентами. Патент України № 45320 МПК Н04В 7/00, бюл. № 21. – 2009. – 4 с. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 Пристрій для передачі інформації шумовими сигналами, що містить на стороні передавача генератор широкосмугового шуму, вихід якого з'єднаний з смуговим фільтром, вихід якого з'єднаний з входом ортогоналізатора, вихід якого з'єднаний з входом суматора та входом атенюатора, вихід якого розгалужується на дві лінії, одна з яких з'єднана із входом першої лінії затримки, вихід якої подається на вхід першого перемножувача, вихід якого з'єднаний з другим входом суматора, друга - із входом другої лінії затримки, вихід якої з'єднаний з входом другого перемножувача, вихід якого подається на третій вхід суматора, другі входи першого перемножувача та другого перемножувача з'єднані із джерелом повідомлень № 1 та № 2 відповідно, а на приймальній стороні вхідний фільтр, вихід якого розгалужується на чотири лінії, одна з яких з'єднана з входом першого перемножувача, вихід якого з'єднаний з першим інтегратором, вихід інтегратора підведений до входу вирішуючого пристрою № 1, друга з'єднана з входом першої лінії затримки, вихід якої з'єднаний з другим входом першого перемножувача, третя - з входом другої лінії затримки, вихід якої з'єднаний із входом другого перемножувача, вихід якого з'єднаний з другим інтегратором, вихід інтегратора підведений до входу вирішуючого пристрою № 2, четверта - з'єднана із другим входом другого перемножувача, який відрізняється тим, що на входи перемножувачів на стороні передавача подаються інформаційні сигнали з різних джерел, а на стороні приймача сигнали на виходах ліній затримки оцінюються незалежно один від одного. 2 UA 79666 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
