Пристрій для передачі інформації шумовими сигналами з ортогоналізованими сигнальними компонентами
Номер патенту: 45320
Опубліковано: 10.11.2009
Автори: Метелап Володимир Володимирович, Первунінський Станіслав Михайлович, Дідковський Руслан Михайлович, Гузнін Сергій Сергійович
Формула / Реферат

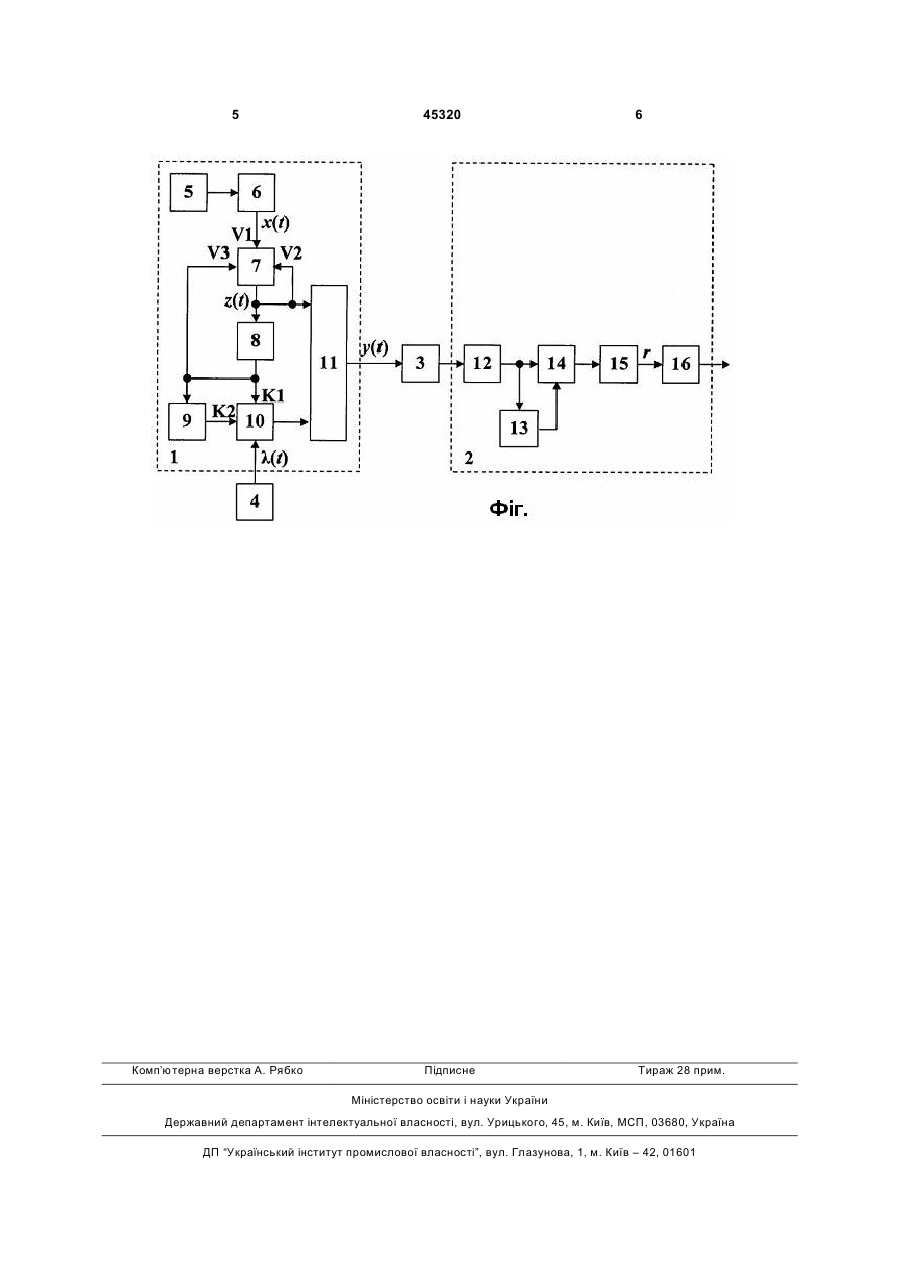

Пристрій для передачі інформації шумовими сигналами з ортогоналізованими сигнальними компонентами, що містить на стороні передавача генератор широкополосного шуму, вихід якого з'єднаний з полосовим фільтром, вихід якого з'єднано з входом ортогоналізаційного пристрою, вихід якого розгалужується на три лінії, одна з яких подається на вхід суматора, друга - на вхід ортогоналізаційного пристрою, третя - на лінію затримки, вихід лінії затримки в свою чергу розгалужується на 3 лінії, одна з яких з'єднується з входом ортогоналізаційного пристрою, друга - з входом інвертора, третя - з входом комутатора, та джерело повідомлень, вихід якого з'єднаний з входом керування комутатором, вихід останнього з'єднано з входом суматора, а на приймальній стороні вхідний фільтр, вихід якого розгалужується на дві лінії, одна з яких з'єднується з входом лінії затримки, вихід якої з'єднується з входом перемножувача, а інша безпосередньо з'єднується з другим входом перемножувача, послідовно з'єднаного з інтегратором та вирішуючим пристроєм, який відрізняється тим, що на стороні приймача до виходу полосового фільтра під'єднано вхід ортогоналізаційного пристрою, вихід якого у свою чергу з'єднано з власним входом, входом суматора та лінії затримки, вихід лінії затримки під'єднано до входу ортогоналізатора.
Текст

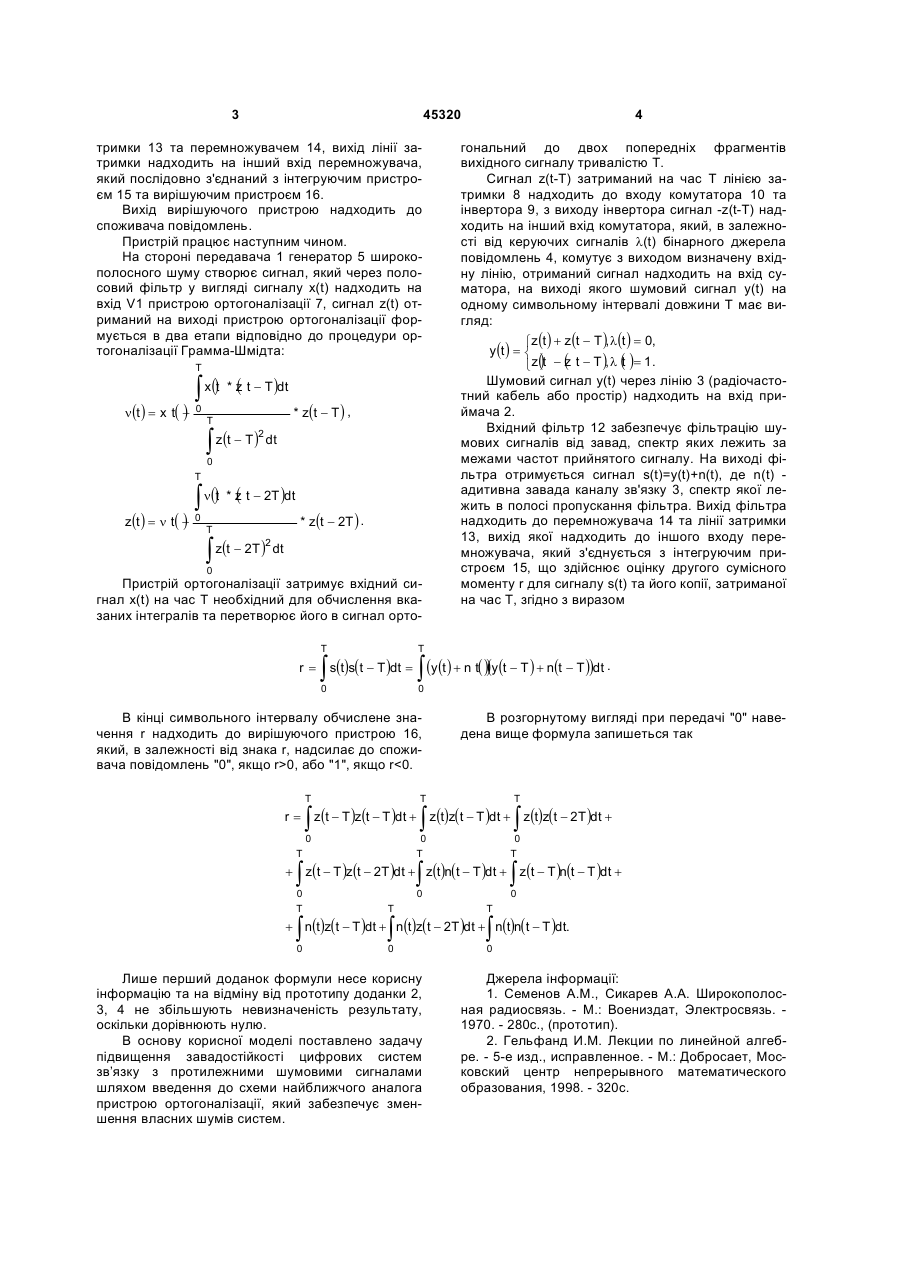

Пристрій для передачі інформації шумовими сигналами з ортогоналізованими сигнальними компонентами, що містить на стороні передавача генератор широкополосного шуму, вихід якого з'єднаний з полосовим фільтром, вихід якого з'єднано з входом ортогоналізаційного пристрою, вихід якого розгалужується на три лінії, одна з яких подається на вхід суматора, друга - на вхід ортогоналізаційного пристрою, третя - на лінію затрим 3 45320 тримки 13 та перемножувачем 14, вихід лінії затримки надходить на інший вхід перемножувача, який послідовно з'єднаний з інтегруючим пристроєм 15 та вирішуючим пристроєм 16. Вихід вирішуючого пристрою надходить до споживача повідомлень. Пристрій працює наступним чином. На стороні передавача 1 генератор 5 широкополосного шуму створює сигнал, який через полосовий фільтр у вигляді сигналу x(t) надходить на вхід V1 пристрою ортогоналізації 7, сигнал z(t) отриманий на виході пристрою ортогоналізації формується в два етапи відповідно до процедури ортогоналізації Грамма-Шмідта: T ) n (t ) = x t( ( ò x()t * z t - T)dt 0 T * z(t - T ) , ò z(t - T) dt 2 0 T z(t ) = n t( ) ( ò n()t * z t - 2T )dt 0 T * z(t - 2T ) . ò z(t - 2T) dt 2 0 Пристрій ортогоналізації затримує вхідний сигнал x(t) на час Т необхідний для обчислення вказаних інтегралів та перетворює його в сигнал ортоT T ò ìz(t ) + z(t - T ), l (t ) = 0, y(t ) = í ) z t îz(t - ( t - T ), l ( )= 1. Шумовий сигнал y(t) через лінію 3 (радіочастотний кабель або простір) надходить на вхід приймача 2. Вхідний фільтр 12 забезпечує фільтрацію шумових сигналів від завад, спектр яких лежить за межами частот прийнятого сигналу. На виході фільтра отримується сигнал s(t)=y(t)+n(t), де n(t) адитивна завада каналу зв'язку 3, спектр якої лежить в полосі пропускання фільтра. Вихід фільтра надходить до перемножувача 14 та лінії затримки 13, вихід якої надходить до іншого входу перемножувача, який з'єднується з інтегруючим пристроєм 15, що здійснює оцінку другого сумісного моменту r для сигналу s(t) та його копії, затриманої на час Т, згідно з виразом 0 ò s(t)s(t - T )dt = ò (y(t ) + n t( ))(y(t - T ) + n(t - T ))dt . В кінці символьного інтервалу обчислене значення r надходить до вирішуючого пристрою 16, який, в залежності від знака r, надсилає до споживача повідомлень "0", якщо r>0, або "1", якщо r
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for transmission of information by noise signals with orthogonolizing components
Автори англійськоюPervuninskyi Stanislav Mykhailovych, Didkovskyi Ruslan Mykhailovych, Huznin Serhii Serhiiovych, Metelap Volodymyr Volodymyrovych
Назва патенту російськоюУстройство для передачи информации шумовыми сигналами с ортогонализированными сигнальными компонентами
Автори російськоюПервунинский Станислав Михайлович, Дидковский Руслан Михайлович, Гузнин Сергей Сергеевич, Метелап Владимир Владимирович
МПК / Мітки
МПК: H04B 7/00
Мітки: інформації, сигналами, шумовими, компонентами, сигнальними, пристрій, передачі, ортогоналізованими
