Грозозахисний трос “гтк”

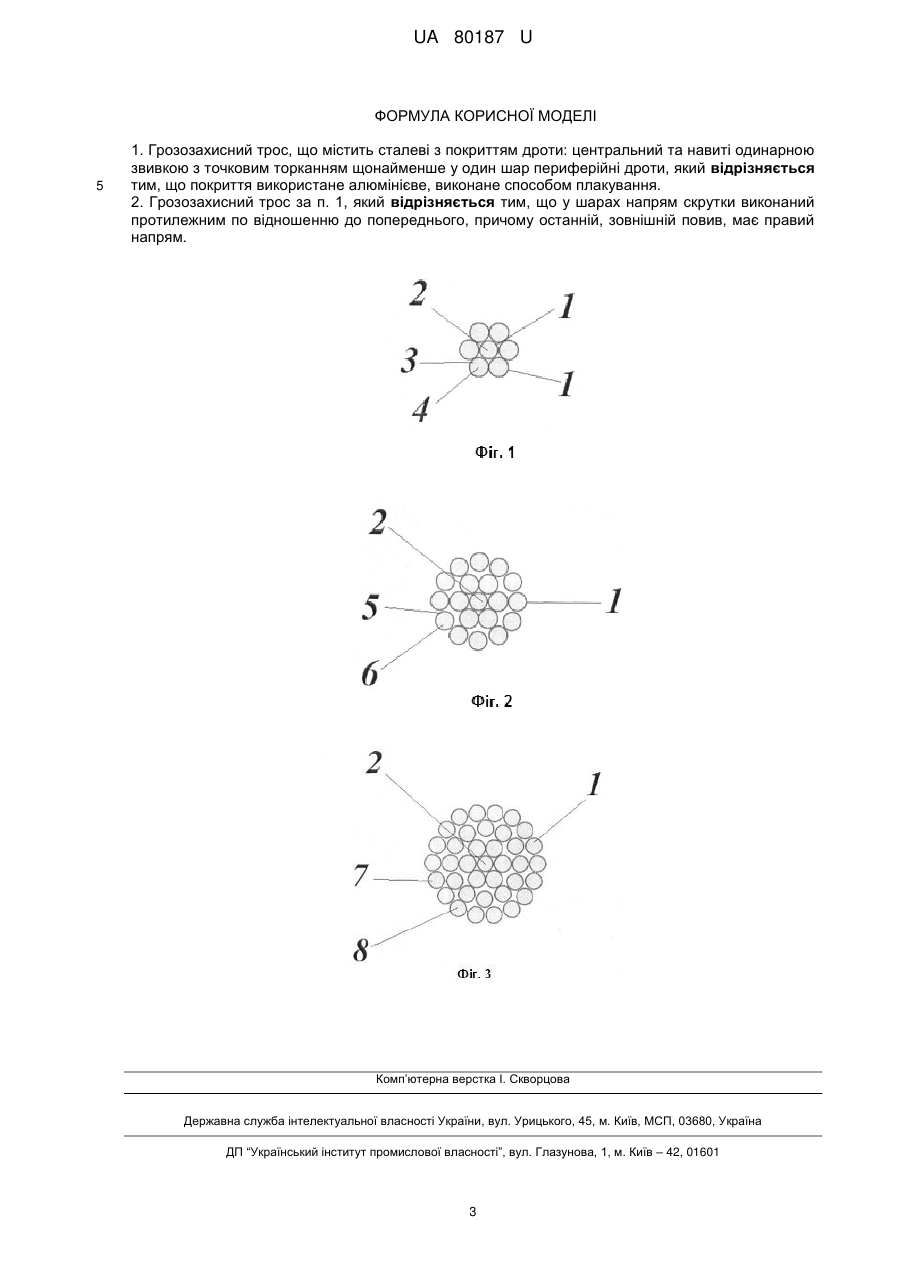

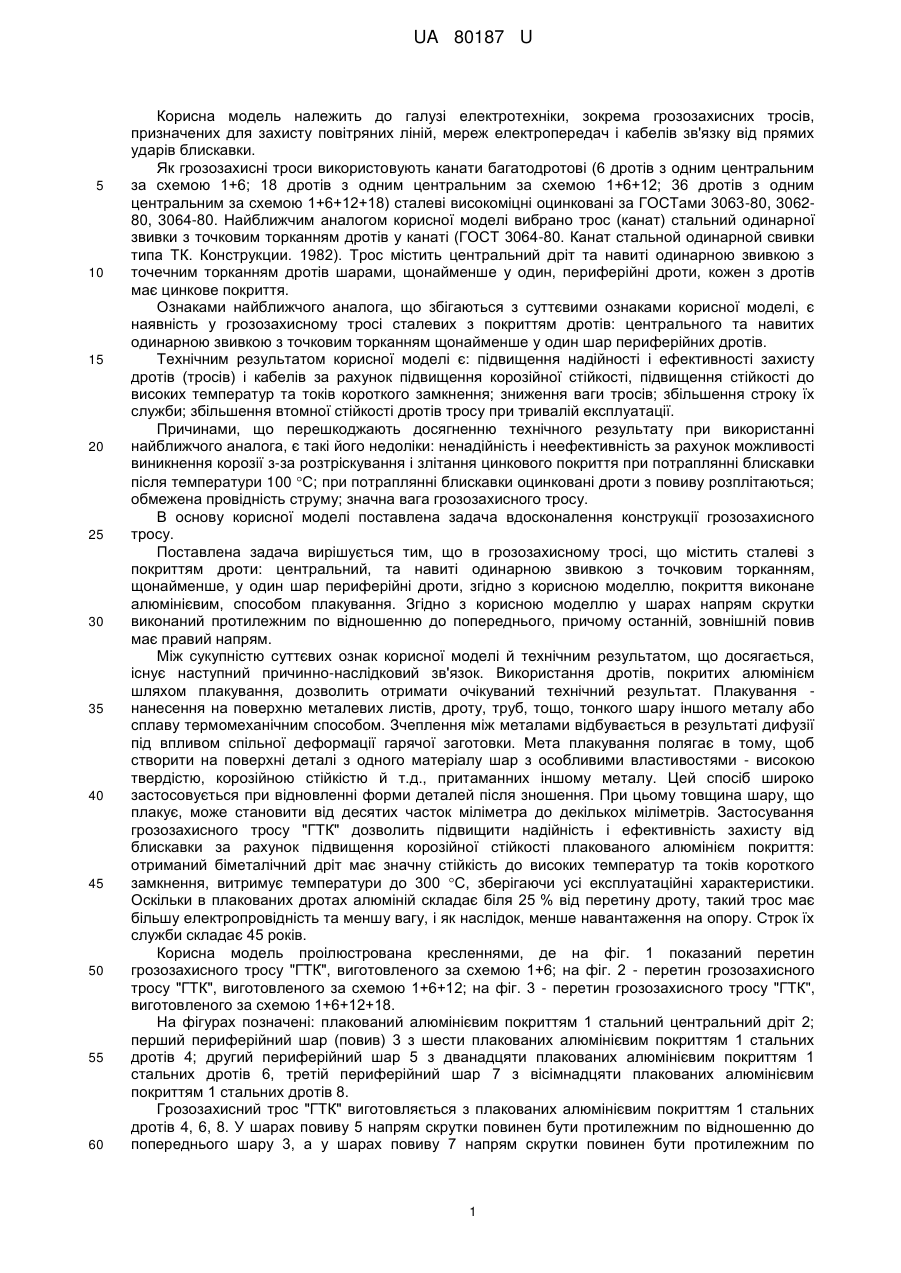

Реферат: Грозозахисний трос містить сталеві з покриттям дроти: центральний та навиті одинарною звивкою з точковим торканням щонайменше у один шар периферійні дроти. При цьому покриття використане алюмінієве, виконане способом плакування. UA 80187 U (54) ГРОЗОЗАХИСНИЙ ТРОС "ГТК" UA 80187 U UA 80187 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі електротехніки, зокрема грозозахисних тросів, призначених для захисту повітряних ліній, мереж електропередач і кабелів зв'язку від прямих ударів блискавки. Як грозозахисні троси використовують канати багатодротові (6 дротів з одним центральним за схемою 1+6; 18 дротів з одним центральним за схемою 1+6+12; 36 дротів з одним центральним за схемою 1+6+12+18) сталеві високоміцні оцинковані за ГОСТами 3063-80, 306280, 3064-80. Найближчим аналогом корисної моделі вибрано трос (канат) стальний одинарної звивки з точковим торканням дротів у канаті (ГОСТ 3064-80. Канат стальной одинарной свивки типа ТК. Конструкции. 1982). Трос містить центральний дріт та навиті одинарною звивкою з точечним торканням дротів шарами, щонайменше у один, периферійні дроти, кожен з дротів має цинкове покриття. Ознаками найближчого аналога, що збігаються з суттєвими ознаками корисної моделі, є наявність у грозозахисному тросі сталевих з покриттям дротів: центрального та навитих одинарною звивкою з точковим торканням щонайменше у один шар периферійних дротів. Технічним результатом корисної моделі є: підвищення надійності і ефективності захисту дротів (тросів) і кабелів за рахунок підвищення корозійної стійкості, підвищення стійкості до високих температур та токів короткого замкнення; зниження ваги тросів; збільшення строку їх служби; збільшення втомної стійкості дротів тросу при тривалій експлуатації. Причинами, що перешкоджають досягненню технічного результату при використанні найближчого аналога, є такі його недоліки: ненадійність і неефективність за рахунок можливості виникнення корозії з-за розтріскування і злітання цинкового покриття при потраплянні блискавки після температури 100 С; при потраплянні блискавки оцинковані дроти з повиву розплітаються; обмежена провідність струму; значна вага грозозахисного тросу. В основу корисної моделі поставлена задача вдосконалення конструкції грозозахисного тросу. Поставлена задача вирішується тим, що в грозозахисному тросі, що містить сталеві з покриттям дроти: центральний, та навиті одинарною звивкою з точковим торканням, щонайменше, у один шар периферійні дроти, згідно з корисною моделлю, покриття виконане алюмінієвим, способом плакування. Згідно з корисною моделлю у шарах напрям скрутки виконаний протилежним по відношенню до попереднього, причому останній, зовнішній повив має правий напрям. Між сукупністю суттєвих ознак корисної моделі й технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок. Використання дротів, покритих алюмінієм шляхом плакування, дозволить отримати очікуваний технічний результат. Плакування нанесення на поверхню металевих листів, дроту, труб, тощо, тонкого шару іншого металу або сплаву термомеханічним способом. Зчеплення між металами відбувається в результаті дифузії під впливом спільної деформації гарячої заготовки. Мета плакування полягає в тому, щоб створити на поверхні деталі з одного матеріалу шар з особливими властивостями - високою твердістю, корозійною стійкістю й т.д., притаманних іншому металу. Цей спосіб широко застосовується при відновленні форми деталей після зношення. При цьому товщина шару, що плакує, може становити від десятих часток міліметра до декількох міліметрів. Застосування грозозахисного тросу "ГТК" дозволить підвищити надійність і ефективність захисту від блискавки за рахунок підвищення корозійної стійкості плакованого алюмінієм покриття: отриманий біметалічний дріт має значну стійкість до високих температур та токів короткого замкнення, витримує температури до 300 С, зберігаючи усі експлуатаційні характеристики. Оскільки в плакованих дротах алюміній складає біля 25 % від перетину дроту, такий трос має більшу електропровідність та меншу вагу, і як наслідок, менше навантаження на опору. Строк їх служби складає 45 років. Корисна модель проілюстрована кресленнями, де на фіг. 1 показаний перетин грозозахисного тросу "ГТК", виготовленого за схемою 1+6; на фіг. 2 - перетин грозозахисного тросу "ГТК", виготовленого за схемою 1+6+12; на фіг. 3 - перетин грозозахисного тросу "ГТК", виготовленого за схемою 1+6+12+18. На фігурах позначені: плакований алюмінієвим покриттям 1 стальний центральний дріт 2; перший периферійний шар (повив) 3 з шести плакованих алюмінієвим покриттям 1 стальних дротів 4; другий периферійний шар 5 з дванадцяти плакованих алюмінієвим покриттям 1 стальних дротів 6, третій периферійний шар 7 з вісімнадцяти плакованих алюмінієвим покриттям 1 стальних дротів 8. Грозозахисний трос "ГТК" виготовляється з плакованих алюмінієвим покриттям 1 стальних дротів 4, 6, 8. У шарах повиву 5 напрям скрутки повинен бути протилежним по відношенню до попереднього шару 3, а у шарах повиву 7 напрям скрутки повинен бути протилежним по 1 UA 80187 U 5 10 відношенню до попереднього шару 5, причому останній, зовнішній повив повинен мати правий напрям. Всі дроти повинні бути круглими або трапецієвидними, однорідної якості й виготовлені з одного з наступних матеріалів: дріт сталевий плакований алюмінієм, МЕК 61232; дріт з алюмінієвого сплаву, МЕК 60104, дріт з алюмінію, МЭЕ 60889. Круглі дроти за МЕК 61232 можуть застосовуватися наступних типів: - 20SA - провідність дроту 20,3 % від провідності відпаленої міді; - 27SA - провідність дроту 27 % від провідності відпаленої міді; - 30SA - провідність дроту 30 % від провідності відпаленої міді; - 40SA - провідність дроту 40 % від провідності відпаленої міді. Відхилення діаметра ГТК від номіналу з урахуванням його овальності повинне бути не більше ±0,4 мм. Таблиця 1 Лінійні характеристики грозозахисного троса ГТК 20. Марка ГТК Діаметр, (грозозахисний трос Перетин, мм троса, мм корозійностійкий) ГТК 20-0/50-9,1/60 ГТК 20-0/70-11,1/87 ГТК 20-0/90-12,1/104 ГТК 20-0/100-13,2/123 ГТК 20-0/120-14,2/142 ГТК 20-0/300-22,6/142 15 49,96 72,58 86,34 101,7 117,9 298,6 Діаметр центрального дроту, мм 9,1 11,1 12,1 13,2 14,2 22,6 3,1 2,3 2,5 2,8 3 3,4 Кількість дротів у Кількість повивів повивах  (периферійних діаметр дротів, шарів) мм 6×3 1 18×2,2 2 18×2,4 2 18×2,6 2 18×2,8 2 36×3,2 3 У марці ГТК зазначений тип сталевого плакованого алюмінієм дроту: ГТК 20-0/а-б/в, де: а перетин сталевих плакованих алюмінієм дротів; б - діаметр ГТК, мм; в - механічна міцність на розрив, кн. Таблиця 2 Характеристики ГТК, що містять сталевий плакований алюмінієм дріт типу 20SA Параметри ГТК Зовнішній діаметр ГТК, мм Вага ГТК, кг/км МПР, кг МДРН, кг СЕН, кг S сталевих елементів, 2 мм S алюмінієвих 2 елементів, мм Загальний перетин, 2 мм R постійному струму при 20 °C, Ом/км, Термічна дія струму короткого замикання, 2 кА з КТЛР, 10-6 1/°С Модуль пружності 2 (кінцевий), кг/мм Модуль пружності 2 (початковий), кг/мм ГТК 20-0/50- ГТК 20-0/70- ГТК 20-0/90- ГТК 20-0/100- ГТК 20-0/120- ГТК 20-0/3009,1/60 11,1/87 12,1/104 13,2/123 14,2/142 22,6/360 9,1 11,1 12,1 13,2 14,2 22,6 333 6146 4300 2150 493 8929 6250 3125 580 10622 7435 3717 700 12515 8760 4380 807 14506 10154 5077 2040 36738 25715 12857 49,96 72,58 86,34 101,7 117,9 298,6 49,96 72,58 86,34 101,7 1117,9 298,6 1,7194 1,2038 0,9993 0,8704 0,747 0,2945 22,7 48 67,7 94,1 126,6 811 13 13 13 13 13 13 145 145 145 145 145 145 133 133 133 133 133 133 20 2 UA 80187 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Грозозахисний трос, що містить сталеві з покриттям дроти: центральний та навиті одинарною звивкою з точковим торканням щонайменше у один шар периферійні дроти, який відрізняється тим, що покриття використане алюмінієве, виконане способом плакування. 2. Грозозахисний трос за п. 1, який відрізняється тим, що у шарах напрям скрутки виконаний протилежним по відношенню до попереднього, причому останній, зовнішній повив, має правий напрям. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
