Удосконалений електронний лазерний стрілецький тренажер

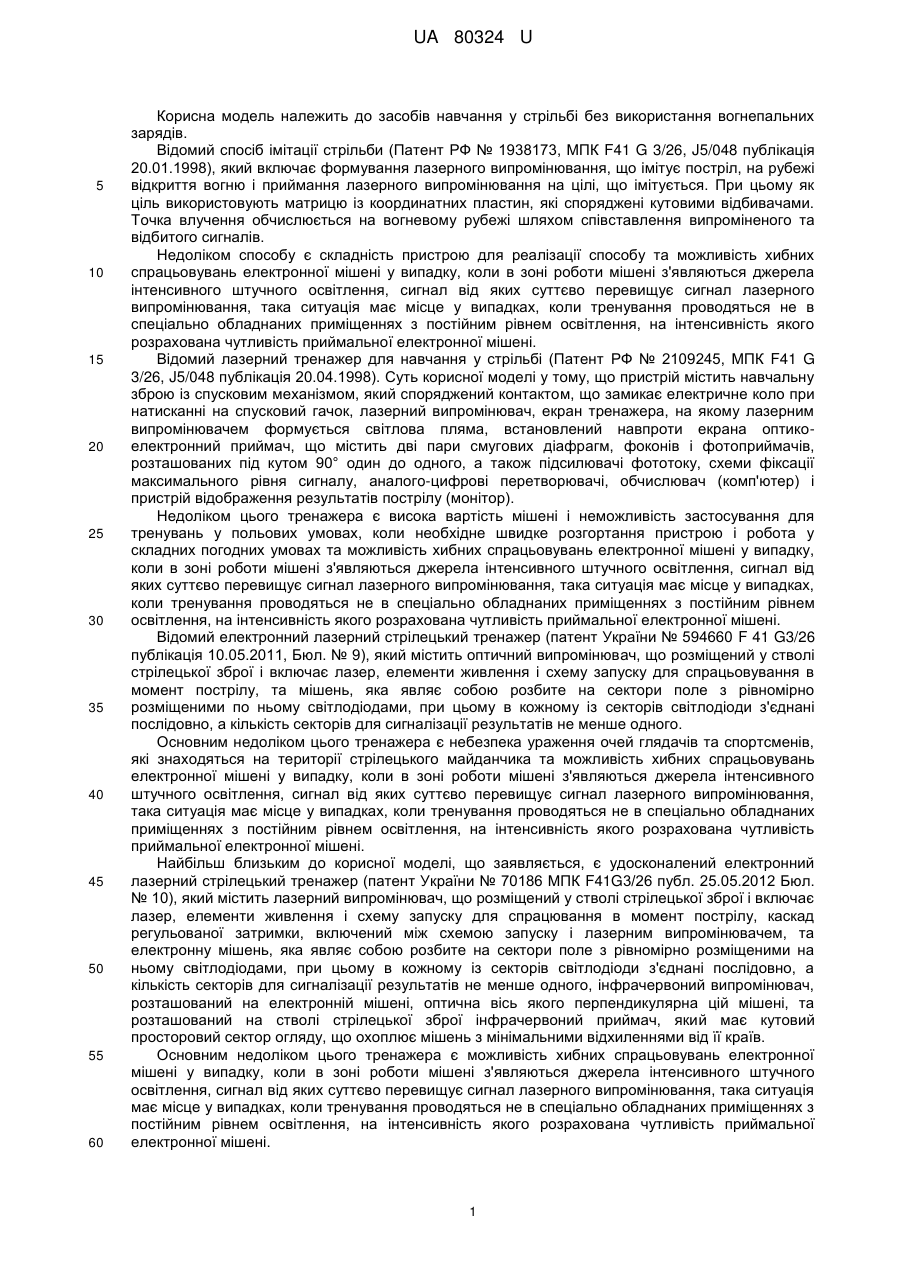

Реферат: UA 80324 U UA 80324 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів навчання у стрільбі без використання вогнепальних зарядів. Відомий спосіб імітації стрільби (Патент РФ № 1938173, МПК F41 G 3/26, J5/048 публікація 20.01.1998), який включає формування лазерного випромінювання, що імітує постріл, на рубежі відкриття вогню і приймання лазерного випромінювання на цілі, що імітується. При цьому як ціль використовують матрицю із координатних пластин, які споряджені кутовими відбивачами. Точка влучення обчислюється на вогневому рубежі шляхом співставлення випроміненого та відбитого сигналів. Недоліком способу є складність пристрою для реалізації способу та можливість хибних спрацьовувань електронної мішені у випадку, коли в зоні роботи мішені з'являються джерела інтенсивного штучного освітлення, сигнал від яких суттєво перевищує сигнал лазерного випромінювання, така ситуація має місце у випадках, коли тренування проводяться не в спеціально обладнаних приміщеннях з постійним рівнем освітлення, на інтенсивність якого розрахована чутливість приймальної електронної мішені. Відомий лазерний тренажер для навчання у стрільбі (Патент РФ № 2109245, МПК F41 G 3/26, J5/048 публікація 20.04.1998). Суть корисної моделі у тому, що пристрій містить навчальну зброю із спусковим механізмом, який споряджений контактом, що замикає електричне коло при натисканні на спусковий гачок, лазерний випромінювач, екран тренажера, на якому лазерним випромінювачем формується світлова пляма, встановлений навпроти екрана оптикоелектронний приймач, що містить дві пари смугових діафрагм, фоконів і фотоприймачів, розташованих під кутом 90° один до одного, а також підсилювачі фототоку, схеми фіксації максимального рівня сигналу, аналогo-цифрові перетворювачі, обчислювач (комп'ютер) і пристрій відображення результатів пострілу (монітор). Недоліком цього тренажера є висока вартість мішені і неможливість застосування для тренувань у польових умовах, коли необхідне швидке розгортання пристрою і робота у складних погодних умовах та можливість хибних спрацьовувань електронної мішені у випадку, коли в зоні роботи мішені з'являються джерела інтенсивного штучного освітлення, сигнал від яких суттєво перевищує сигнал лазерного випромінювання, така ситуація має місце у випадках, коли тренування проводяться не в спеціально обладнаних приміщеннях з постійним рівнем освітлення, на інтенсивність якого розрахована чутливість приймальної електронної мішені. Відомий електронний лазерний стрілецький тренажер (патент України № 594660 F 41 G3/26 публікація 10.05.2011, Бюл. № 9), який містить оптичний випромінювач, що розміщений у стволі стрілецької зброї і включає лазер, елементи живлення і схему запуску для спрацьовування в момент пострілу, та мішень, яка являє собою розбите на сектори поле з рівномірно розміщеними по ньому світлодіодами, при цьому в кожному із секторів світлодіоди з'єднані послідовно, а кількість секторів для сигналізації результатів не менше одного. Основним недоліком цього тренажера є небезпека ураження очей глядачів та спортсменів, які знаходяться на території стрілецького майданчика та можливість хибних спрацьовувань електронної мішені у випадку, коли в зоні роботи мішені з'являються джерела інтенсивного штучного освітлення, сигнал від яких суттєво перевищує сигнал лазерного випромінювання, така ситуація має місце у випадках, коли тренування проводяться не в спеціально обладнаних приміщеннях з постійним рівнем освітлення, на інтенсивність якого розрахована чутливість приймальної електронної мішені. Найбільш близьким до корисної моделі, що заявляється, є удосконалений електронний лазерний стрілецький тренажер (патент України № 70186 МПК F41G3/26 публ. 25.05.2012 Бюл. № 10), який містить лазерний випромінювач, що розміщений у стволі стрілецької зброї і включає лазер, елементи живлення і схему запуску для спрацювання в момент пострілу, каскад регульованої затримки, включений між схемою запуску і лазерним випромінювачем, та електронну мішень, яка являє собою розбите на сектори поле з рівномірно розміщеними на ньому світлодіодами, при цьому в кожному із секторів світлодіоди з'єднані послідовно, а кількість секторів для сигналізації результатів не менше одного, інфрачервоний випромінювач, розташований на електронній мішені, оптична вісь якого перпендикулярна цій мішені, та розташований на стволі стрілецької зброї інфрачервоний приймач, який має кутовий просторовий сектор огляду, що охоплює мішень з мінімальними відхиленнями від її країв. Основним недоліком цього тренажера є можливість хибних спрацьовувань електронної мішені у випадку, коли в зоні роботи мішені з'являються джерела інтенсивного штучного освітлення, сигнал від яких суттєво перевищує сигнал лазерного випромінювання, така ситуація має місце у випадках, коли тренування проводяться не в спеціально обладнаних приміщеннях з постійним рівнем освітлення, на інтенсивність якого розрахована чутливість приймальної електронної мішені. 1 UA 80324 U 5 10 15 20 25 30 35 40 Технічною задачею запропонованої корисної моделі є забезпечення автоматичної адаптації до рівня освітленості в зоні розміщення мішені. Ця задача вирішена таким чином. В удоcконалений електронний лазерний стрілецький тренажер, який містить оптичний випромінювач, що розміщений у стволі стрілецької зброї і містить лазер, елементи живлення, схему запуску, каскад регульованої затримки, включений між схемою запуску і лазерним випромінювачем, мішень, яка являє собою розбите на сектори поле з рівномірно розміщеними на ньому світлодіодами, при цьому в кожному із секторів світлодіоди з'єднані послідовно, а кількість секторів для сигналізації результатів не менше одного, інфрачервоний випромінювач, розташований на мішені, оптична вісь якого перпендикулярна мішені, та розташований на стволі стрілецької зброї інфрачервоний приймач, який має кутовий просторовий сектор огляду, що охоплює мішень з мінімальними відхиленнями від її країв, згідно з корисною моделлю в його склад додатково введений розташований на мішені фотодавач інтенсивності освітлення, вихід якого підключений до електронної мішені для забезпечення автоматичного регулювання порогу спрацювання в залежності від інтенсивності освітлення. На кресленні подана структурна схема електронного стрілецького тренажера, що заявляється. Удосконалений електронний лазерний стрілецький тренажер містить схему запуску 1, пов'язану з курком зброї по акустичному каналу, підключений до її виходу каскад 2 регульованої часової затримки, вихід якого з'єднаний із входом лазерного червоного випромінювача 3, закріпленого на штатній або навчальній зброї, та оптично пов'язану з ним активну електронну мішень 4, розміщений на мішені фотодавач 5 освітлення, вихід якого підключений до електронної мішені 4, інфрачервоний випромінювач 6, розміщений на електронній мішені 4, оптично пов'язаний з ним інфрачервоний приймач 7, закріплений на штатній або навчальній зброї, другий вихід якого зв'язаний зі схемою запуску 1. Пристрій працює наступним чином. В каскад 2 часової затримки відповідно до заданої дистанції стрільби та виду вогнепальної зброї, стрільба з якої імітується, встановлюється величина затримки. Після вмикання джерела живлення на мішені інфрачервоний випромінювач 6 генерує неперервний інфрачервоний сигнал, який в разі націлення зброї на мішень приймається інфрачервоним приймачем 7, на виході якого формується напруга постійної амплітуди, яка надходить до вмикача, пов'язаного з курком зброї. Після натиснення на курок схемою запуску 1 формується імпульс з необхідною амплітудою і тривалістю, який через схему 2 з регульованою затримкою подається на вхід червоного лазерного випромінювача 3, який випромінює імпульс з заданими характеристиками. Цей світловий імпульс у разі влучення у світлофільтр активної електронної мішені 4 запускає схему індикатора влучення, поріг спрацювання якого залежить від інтенсивності зовнішнього освітлення і регулюється сигналом від фотодавача 5. На якість виділення корисного вузькосмугового модульованого сигналу зміна величини порогу спрацювання не впливає, оскільки величина корисного сигналу, випромінюваного лазером на зброї, завжди вища порогу. Таким чином, запропонований удосконалений електронний лазерний стрілецький тренажер вирішує поставлену задачу забезпечення функціонування стрілецького тренажера на зовнішніх майданчиках та у приміщеннях з різними рівнями штучного освітлення і наявності випадкових джерел світла. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Удосконалений електронний лазерний стрілецький тренажер, який містить оптичний випромінювач, розміщений у стволі стрілецької зброї і містить лазер, елементи живлення і схему запуску для спрацювання в момент пострілу, каскад регульованої затримки, включений між схемою запуску і лазерним випромінювачем, електронну мішень, яка являє собою розбите на сектори поле з рівномірно розміщеними на ньому світлодіодами, при цьому в кожному із секторів світлодіоди з'єднані послідовно, а кількість секторів для сигналізації результатів не менше одного, інфрачервоний випромінювач, розташований на мішені, оптична вісь якого перпендикулярна мішені, та розташований на стволі стрілецької зброї інфрачервоний приймач, який має кутовий просторовий сектор огляду, що охоплює мішень з мінімальними відхиленнями від її країв, який відрізняється тим, що в його склад додатково введений розташований на електронній мішені фотодавач інтенсивності освітлення, вихід якого підключений до другого входу електронної мішені. 2 UA 80324 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
