Спосіб автоматичного включення резервного електроживлення споживачів

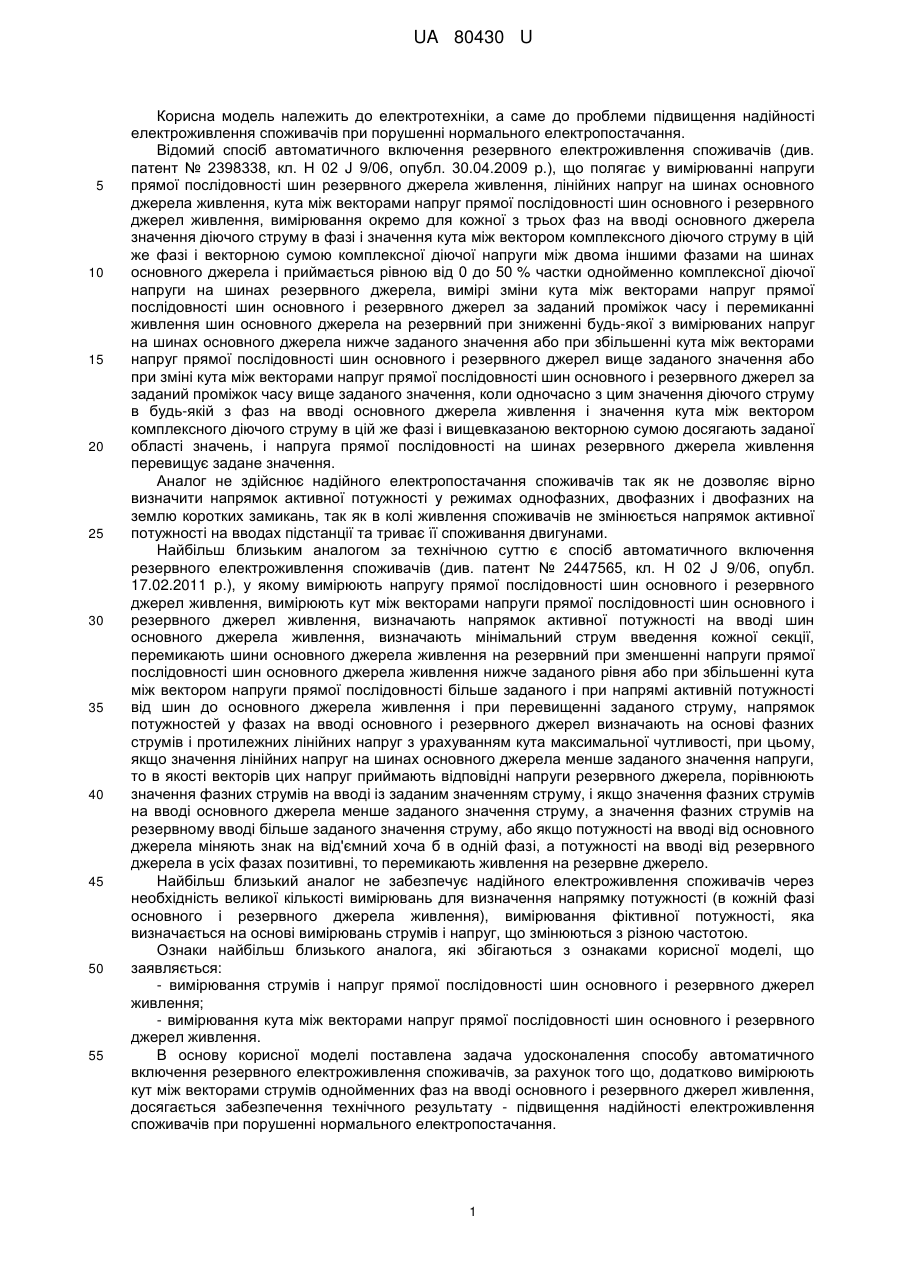

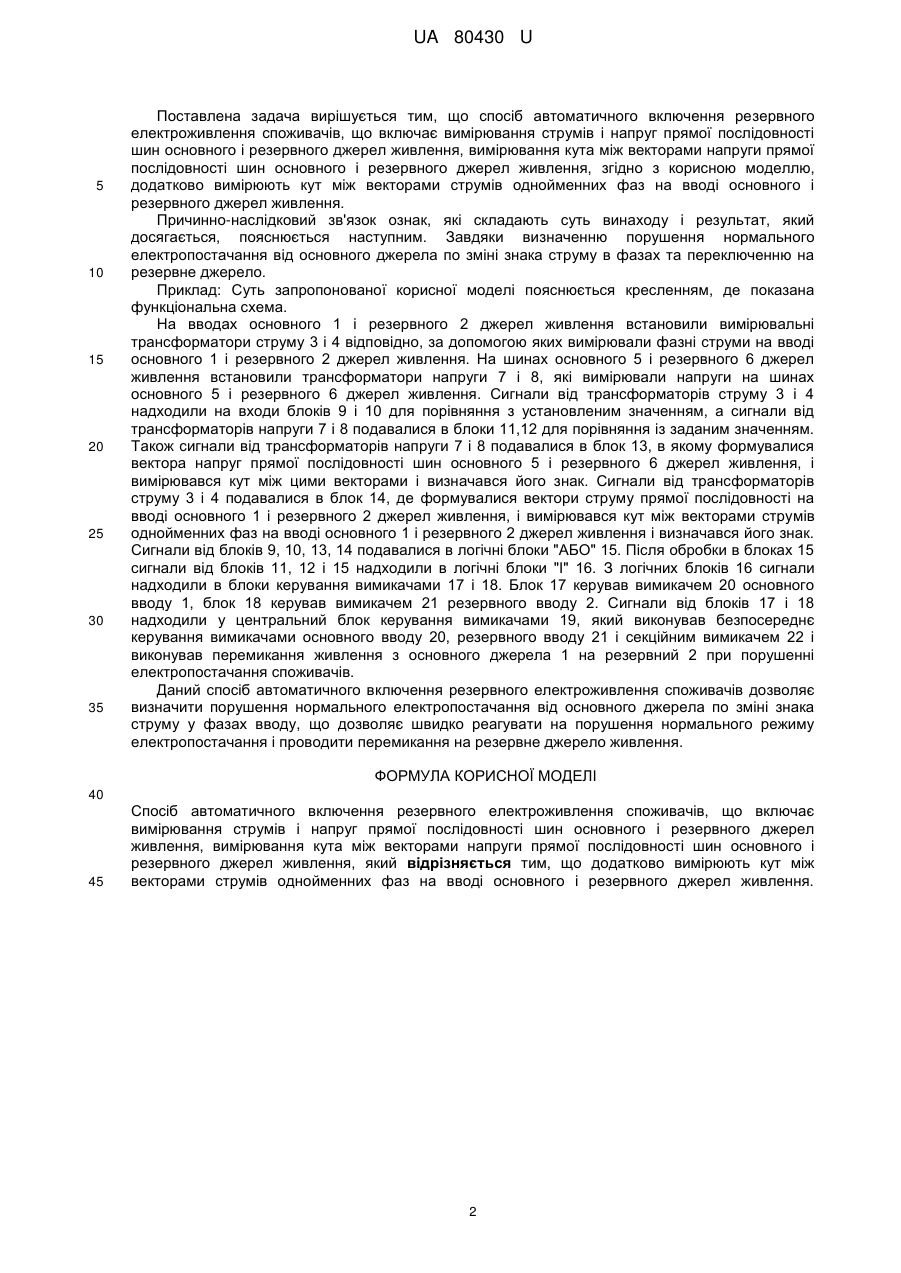

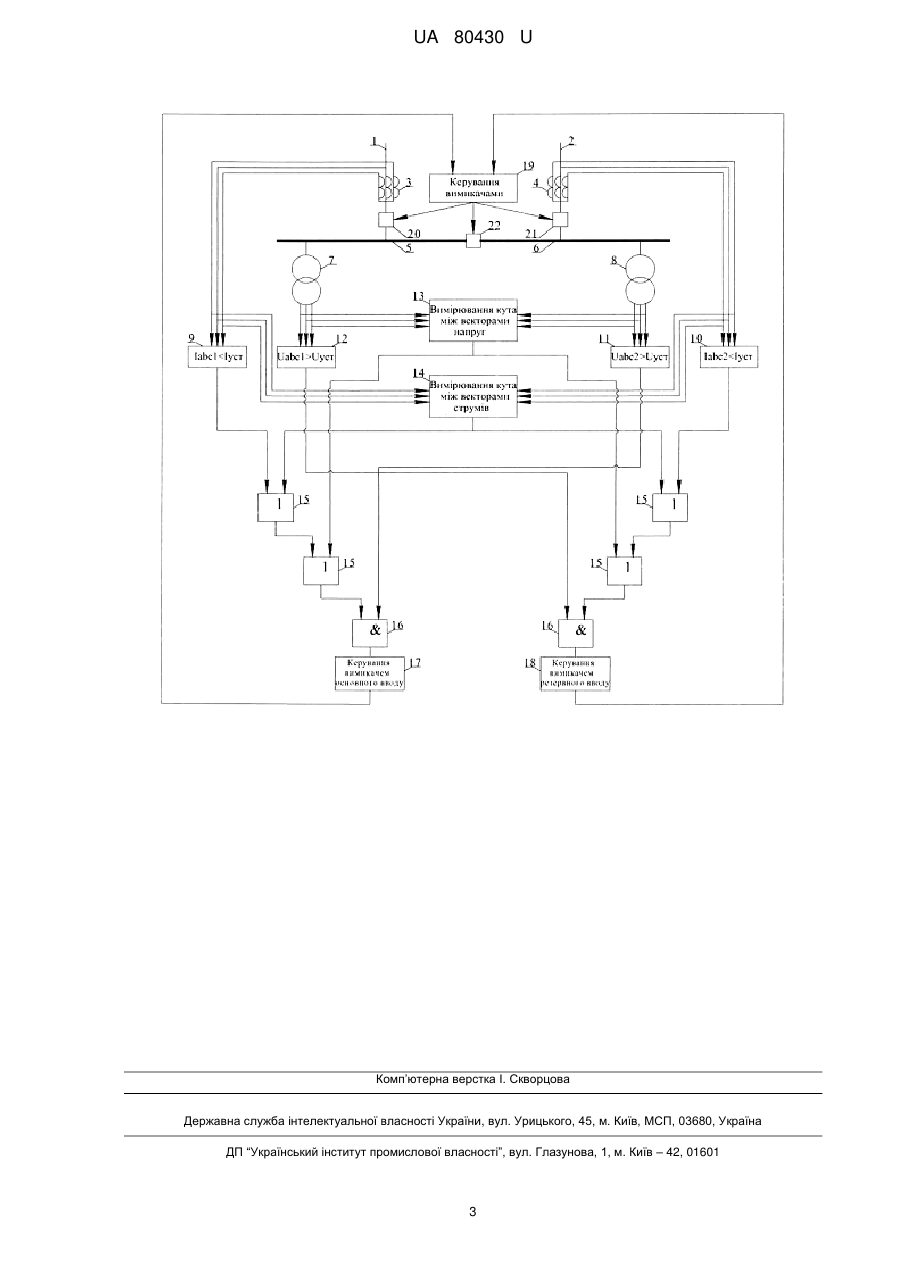

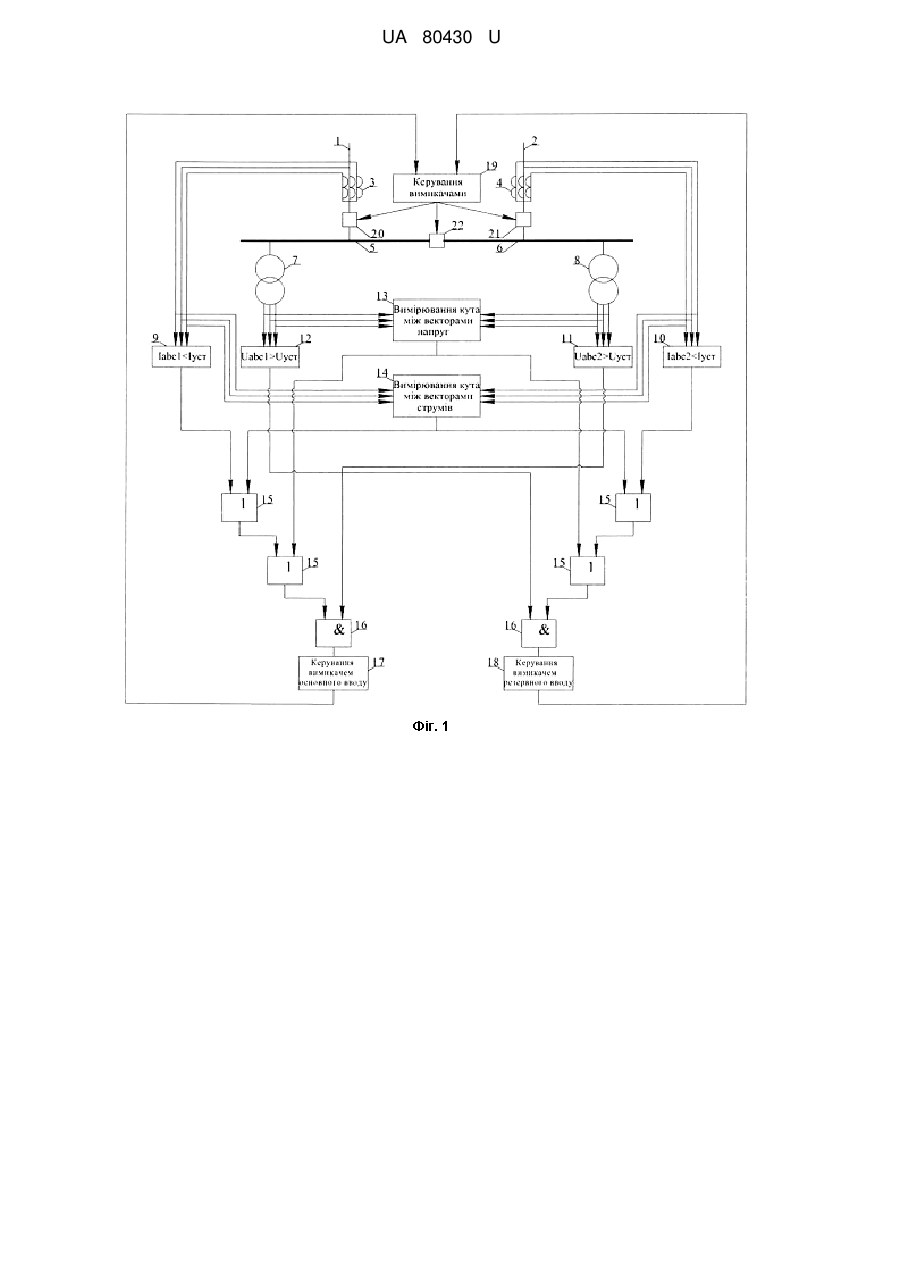

Реферат: UA 80430 U UA 80430 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електротехніки, а саме до проблеми підвищення надійності електроживлення споживачів при порушенні нормального електропостачання. Відомий спосіб автоматичного включення резервного електроживлення споживачів (див. патент № 2398338, кл. Н 02 J 9/06, опубл. 30.04.2009 p.), що полягає у вимірюванні напруги прямої послідовності шин резервного джерела живлення, лінійних напруг на шинах основного джерела живлення, кута між векторами напруг прямої послідовності шин основного і резервного джерел живлення, вимірювання окремо для кожної з трьох фаз на вводі основного джерела значення діючого струму в фазі і значення кута між вектором комплексного діючого струму в цій же фазі і векторною сумою комплексної діючої напруги між двома іншими фазами на шинах основного джерела і приймається рівною від 0 до 50 % частки однойменно комплексної діючої напруги на шинах резервного джерела, вимірі зміни кута між векторами напруг прямої послідовності шин основного і резервного джерел за заданий проміжок часу і перемиканні живлення шин основного джерела на резервний при зниженні будь-якої з вимірюваних напруг на шинах основного джерела нижче заданого значення або при збільшенні кута між векторами напруг прямої послідовності шин основного і резервного джерел вище заданого значення або при зміні кута між векторами напруг прямої послідовності шин основного і резервного джерел за заданий проміжок часу вище заданого значення, коли одночасно з цим значення діючого струму в будь-якій з фаз на вводі основного джерела живлення і значення кута між вектором комплексного діючого струму в цій же фазі і вищевказаною векторною сумою досягають заданої області значень, і напруга прямої послідовності на шинах резервного джерела живлення перевищує задане значення. Аналог не здійснює надійного електропостачання споживачів так як не дозволяє вірно визначити напрямок активної потужності у режимах однофазних, двофазних і двофазних на землю коротких замикань, так як в колі живлення споживачів не змінюється напрямок активної потужності на вводах підстанції та триває її споживання двигунами. Найбільш близьким аналогом за технічною суттю є спосіб автоматичного включення резервного електроживлення споживачів (див. патент № 2447565, кл. Н 02 J 9/06, опубл. 17.02.2011 р.), у якому вимірюють напругу прямої послідовності шин основного і резервного джерел живлення, вимірюють кут між векторами напруги прямої послідовності шин основного і резервного джерел живлення, визначають напрямок активної потужності на вводі шин основного джерела живлення, визначають мінімальний струм введення кожної секції, перемикають шини основного джерела живлення на резервний при зменшенні напруги прямої послідовності шин основного джерела живлення нижче заданого рівня або при збільшенні кута між вектором напруги прямої послідовності більше заданого і при напрямі активній потужності від шин до основного джерела живлення і при перевищенні заданого струму, напрямок потужностей у фазах на вводі основного і резервного джерел визначають на основі фазних струмів і протилежних лінійних напруг з урахуванням кута максимальної чутливості, при цьому, якщо значення лінійних напруг на шинах основного джерела менше заданого значення напруги, то в якості векторів цих напруг приймають відповідні напруги резервного джерела, порівнюють значення фазних струмів на вводі із заданим значенням струму, і якщо значення фазних струмів на вводі основного джерела менше заданого значення струму, а значення фазних струмів на резервному вводі більше заданого значення струму, або якщо потужності на вводі від основного джерела міняють знак на від'ємний хоча б в одній фазі, а потужності на вводі від резервного джерела в усіх фазах позитивні, то перемикають живлення на резервне джерело. Найбільш близький аналог не забезпечує надійного електроживлення споживачів через необхідність великої кількості вимірювань для визначення напрямку потужності (в кожній фазі основного і резервного джерела живлення), вимірювання фіктивної потужності, яка визначається на основі вимірювань струмів і напруг, що змінюються з різною частотою. Ознаки найбільш близького аналога, які збігаються з ознаками корисної моделі, що заявляється: - вимірювання струмів і напруг прямої послідовності шин основного і резервного джерел живлення; - вимірювання кута між векторами напруг прямої послідовності шин основного і резервного джерел живлення. В основу корисної моделі поставлена задача удосконалення способу автоматичного включення резервного електроживлення споживачів, за рахунок того що, додатково вимірюють кут між векторами струмів однойменних фаз на вводі основного і резервного джерел живлення, досягається забезпечення технічного результату - підвищення надійності електроживлення споживачів при порушенні нормального електропостачання. 1 UA 80430 U 5 10 15 20 25 30 35 Поставлена задача вирішується тим, що спосіб автоматичного включення резервного електроживлення споживачів, що включає вимірювання струмів і напруг прямої послідовності шин основного і резервного джерел живлення, вимірювання кута між векторами напруги прямої послідовності шин основного і резервного джерел живлення, згідно з корисною моделлю, додатково вимірюють кут між векторами струмів однойменних фаз на вводі основного і резервного джерел живлення. Причинно-наслідковий зв'язок ознак, які складають суть винаходу і результат, який досягається, пояснюється наступним. Завдяки визначенню порушення нормального електропостачання від основного джерела по зміні знака струму в фазах та переключенню на резервне джерело. Приклад: Суть запропонованої корисної моделі пояснюється кресленням, де показана функціональна схема. На вводах основного 1 і резервного 2 джерел живлення встановили вимірювальні трансформатори струму 3 і 4 відповідно, за допомогою яких вимірювали фазні струми на вводі основного 1 і резервного 2 джерел живлення. На шинах основного 5 і резервного 6 джерел живлення встановили трансформатори напруги 7 і 8, які вимірювали напруги на шинах основного 5 і резервного 6 джерел живлення. Сигнали від трансформаторів струму 3 і 4 надходили на входи блоків 9 і 10 для порівняння з установленим значенням, а сигнали від трансформаторів напруги 7 і 8 подавалися в блоки 11,12 для порівняння із заданим значенням. Також сигнали від трансформаторів напруги 7 і 8 подавалися в блок 13, в якому формувалися вектора напруг прямої послідовності шин основного 5 і резервного 6 джерел живлення, і вимірювався кут між цими векторами і визначався його знак. Сигнали від трансформаторів струму 3 і 4 подавалися в блок 14, де формувалися вектори струму прямої послідовності на вводі основного 1 і резервного 2 джерел живлення, і вимірювався кут між векторами струмів однойменних фаз на вводі основного 1 і резервного 2 джерел живлення і визначався його знак. Сигнали від блоків 9, 10, 13, 14 подавалися в логічні блоки "АБО" 15. Після обробки в блоках 15 сигнали від блоків 11, 12 і 15 надходили в логічні блоки "І" 16. З логічних блоків 16 сигнали надходили в блоки керування вимикачами 17 і 18. Блок 17 керував вимикачем 20 основного вводу 1, блок 18 керував вимикачем 21 резервного вводу 2. Сигнали від блоків 17 і 18 надходили у центральний блок керування вимикачами 19, який виконував безпосереднє керування вимикачами основного вводу 20, резервного вводу 21 і секційним вимикачем 22 і виконував перемикання живлення з основного джерела 1 на резервний 2 при порушенні електропостачання споживачів. Даний спосіб автоматичного включення резервного електроживлення споживачів дозволяє визначити порушення нормального електропостачання від основного джерела по зміні знака струму у фазах вводу, що дозволяє швидко реагувати на порушення нормального режиму електропостачання і проводити перемикання на резервне джерело живлення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Спосіб автоматичного включення резервного електроживлення споживачів, що включає вимірювання струмів і напруг прямої послідовності шин основного і резервного джерел живлення, вимірювання кута між векторами напруги прямої послідовності шин основного і резервного джерел живлення, який відрізняється тим, що додатково вимірюють кут між векторами струмів однойменних фаз на вводі основного і резервного джерел живлення. 2 UA 80430 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
