Формула / Реферат

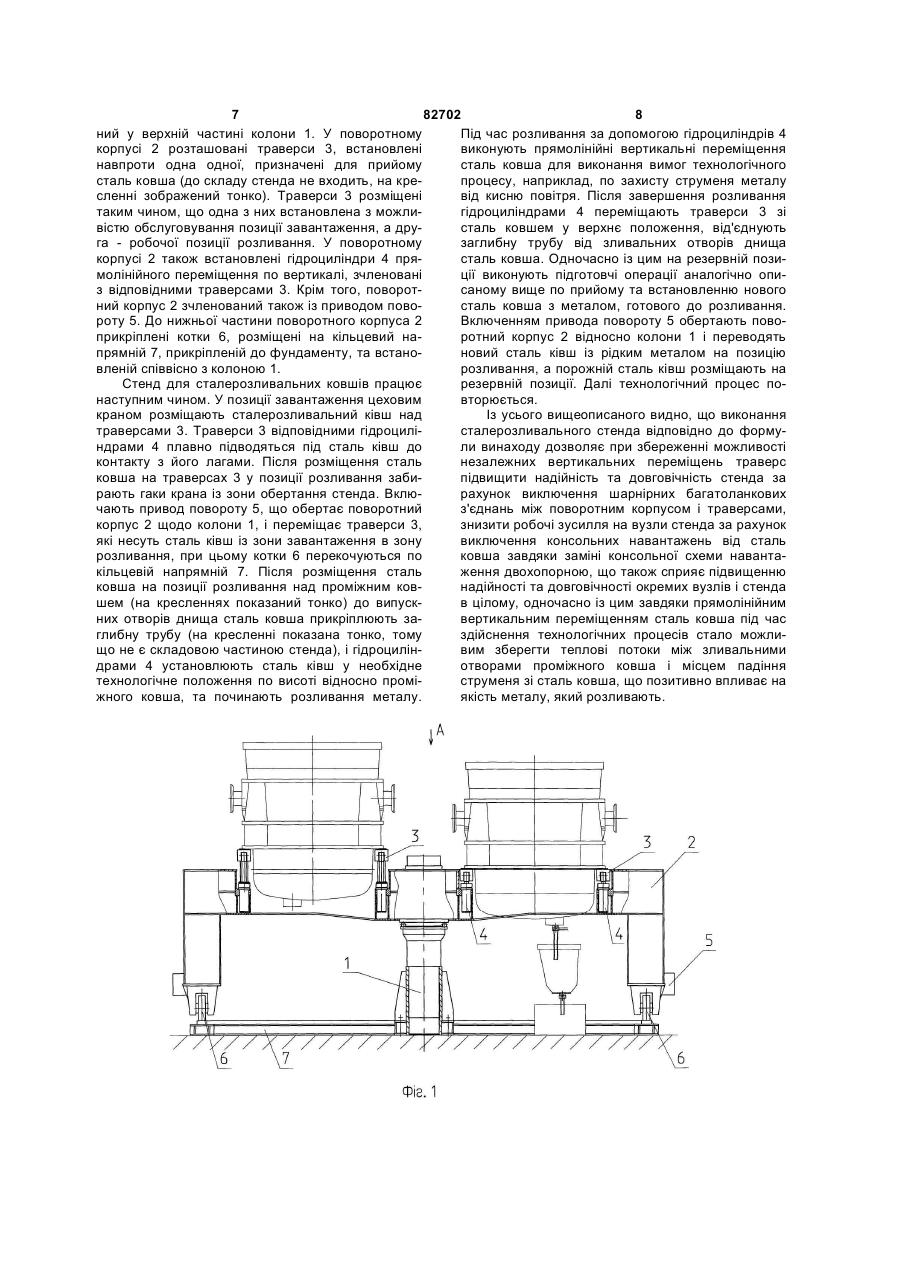

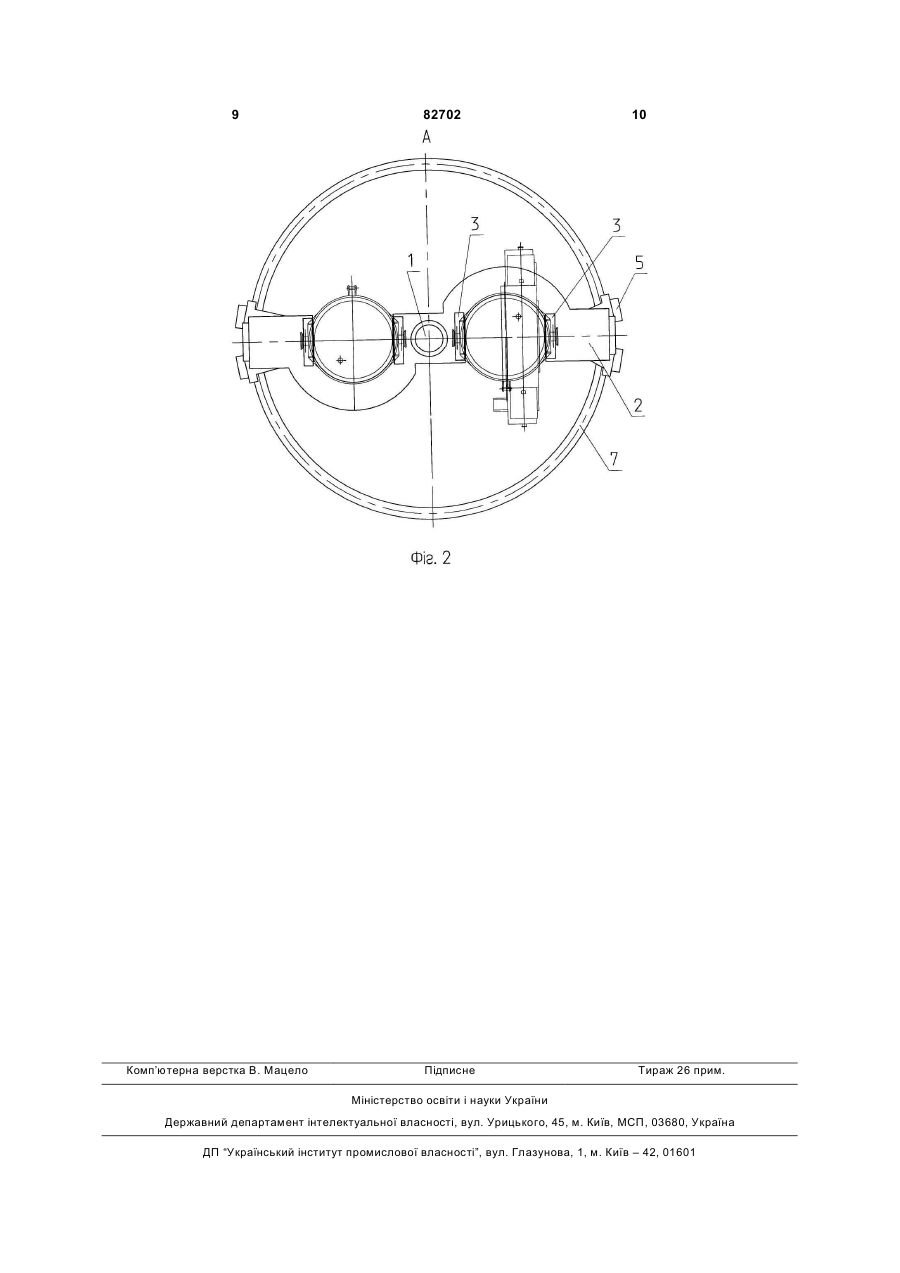

Стенд для сталерозливальних ковшів, який містить встановлений на фундаментній колоні поворотний корпус із траверсами та гідроциліндрами переміщення траверс, який відрізняється тим, що він оснащений кільцевою напрямною, розміщеною співвісно з фундаментною колоною, та роликами, встановленими в поворотному корпусі з можливістю взаємодії з кільцевою напрямною, при цьому кожна із траверс розміщена в поворотному корпусі з можливістю прямолінійного вертикального переміщення від гідроциліндрів, встановлених симетрично відносно вертикальної осі кожної траверси.

Текст

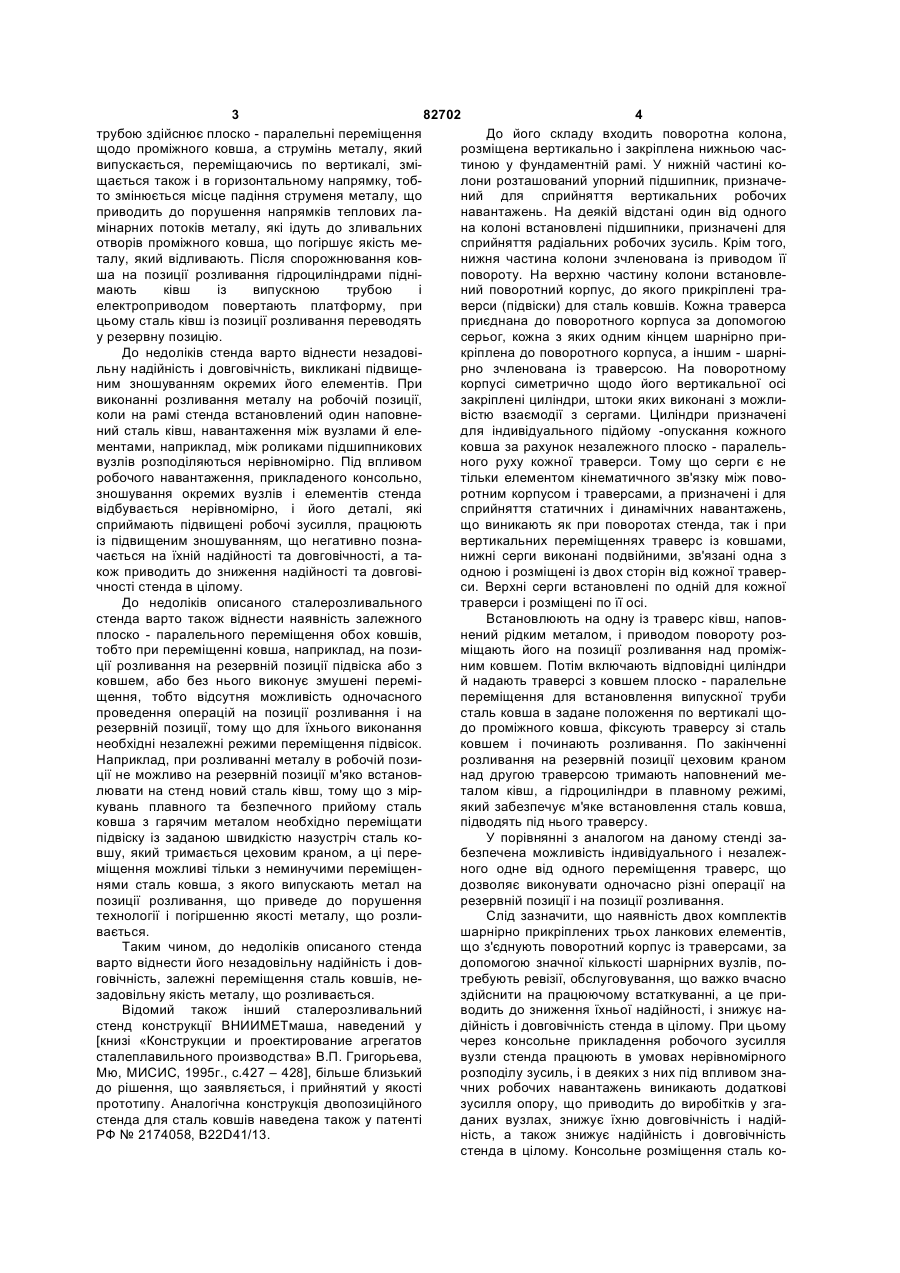

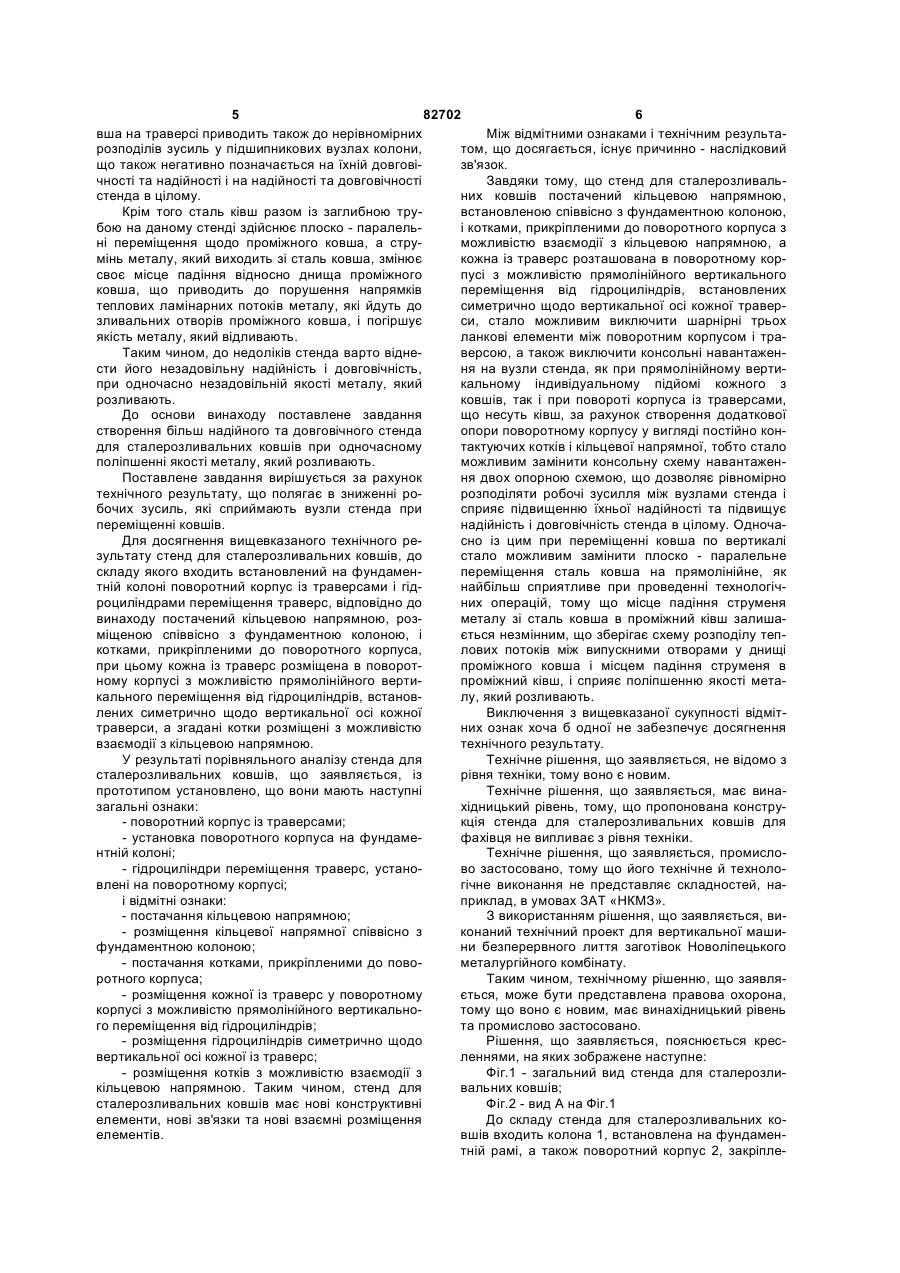

Стенд для сталерозливальних ковшів, який містить встановлений на фундаментній колоні поворотний корпус із траверсами та гідроциліндрами переміщення траверс, який відрізняється тим, що він оснащений кільцевою напрямною, розміщеною співвісно з фундаментною колоною, та роликами, встановленими в поворотному корпусі з можливістю взаємодії з кільцевою напрямною, при цьому кожна із траверс розміщена в поворотному корпусі з можливістю прямолінійного вертикального переміщення від гідроциліндрів, встановлених симетрично відносно вертикальної осі кожної траверси. Винахід відноситься до металургійного виробництва, а саме - до пристроїв для безперервного лиття металів, і може бути використаним у комплексі з іншими механізмами, призначеними для безперервного лиття заготівок. Відомий піднімально-поворотний стенд, спроектований Уральським заводом важкого машинобудування, встановлений на Череповецькому металургійному комбінаті, і описаний у книзі [«Конструкции и проектирование агрегатов сталеплавильного производства» В.Г. Григорьева и др., М., МИСИС, 1995г., с.425-426]. До його складу входить встановлена на фундаменті основа, на якій в кільцевій обоймі розміщені ролики з горизонтально встановленими осями. На згадані ролики зпирається поворотна платформа, до якої прикріплений зубчастий вінець. Зубчастий вінець контактує з відповідним зубчастим елементом електропривода повороту платформи. До платформи прикріплена пара стояків, між якими на осі посаджена рама. На вільних кінцях рами розміщені підвіски для сталь ковшів. Для забезпечення можливості плоско - паралельного переміщення ковшів нижні частини кожної з підвісок зчленовані з рамою. За допомогою зубчастого зачеплення ниж ня частина рами зчленована з повзуном, пов'язаним з гідроциліндрами, розміщеними із двох сторін від вертикальної осі стенда. Для підготовки процесу розливання, а також під час розливання металу необхідно переміщати ковші по вертикалі. Підйом одного і одночасне опускання другого ковша забезпечується хитанням рами з підвісками, які несуть ковші. Для переміщення рами включають один із циліндрів переміщення повзуна. Пересуваючись, повзун провертає раму, у результаті чого вона нахиляється, а підвіски переміщаються, одна - нагору, а друга -униз. Наприклад, при розміщенні сталь ковша з металом на позиції розливання рамою здійснюють декілька хитальних рухів до встановлення сталь ковша з випускною трубою в положенні, обумовлене технологією розливання, потім положення рами фіксують і ведуть розливання. У процесі розливання по мірі спорожнювання сталь ковша і проміжного ковша, через який рідкий метал потрапляє у кристалізатори, опускають сталь ківш для того, щоб торець заглибної труби перебував нижче рівня металу в проміжному ковші для запобігання окислювання металу, який випускається. При цьому сталь ківш разом із випускною (19) UA (11) 82702 (13) C2 (21) a200601161 (22) 06.02.2006 (24) 12.05.2008 (46) 12.05.2008, Бюл.№ 9, 2008 р. (72) САНЖАРЕВСЬКИЙ ОЛЕГ ВАСИЛЬОВИЧ, UA, КАЗАКОВ ОЛЕКСАНДР ВАСИЛЬОВИЧ, UA, ПАКІН ВОЛОДИМИР АРСЕНТІЙОВИЧ, UA, ПЛУГАТАР ВІКТОР СЕМЕНОВИЧ, UA, БІЛОБРОВ ЮРІЙ МИКОЛАЙОВИЧ, UA, ВОЛОШИН ОЛЕКСІЙ ІВАНОВИЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НОВОКРАМАТОРСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД", UA (56) Конструкции и проєктирование агрегатов сталеплавильного производства / В. П. Григорьев, Ю. М. Нечкин, А. В. Егоров, Л. Е. Никольский. - М.: МИСИС, 1995. - С. 424-428. 3 82702 4 трубою здійснює плоско - паралельні переміщення До його складу входить поворотна колона, щодо проміжного ковша, а струмінь металу, який розміщена вертикально і закріплена нижньою часвипускається, переміщаючись по вертикалі, змітиною у фундаментній рамі. У нижній частині кощається також і в горизонтальному напрямку, тоблони розташований упорний підшипник, призначето змінюється місце падіння струменя металу, що ний для сприйняття вертикальних робочих приводить до порушення напрямків теплових ланавантажень. На деякій відстані один від одного мінарних потоків металу, які ідуть до зливальних на колоні встановлені підшипники, призначені для отворів проміжного ковша, що погіршує якість месприйняття радіальних робочих зусиль. Крім того, талу, який відливають. Після спорожнювання ковнижня частина колони зчленована із приводом її ша на позиції розливання гідроциліндрами підніповороту. На верхню частину колони встановлемають ківш із випускною трубою і ний поворотний корпус, до якого прикріплені траелектроприводом повертають платформу, при верси (підвіски) для сталь ковшів. Кожна траверса цьому сталь ківш ізпозиції розливання переводять приєднана до поворотного корпуса за допомогою у резервну позицію. серьог, кожна з яких одним кінцем шарнірно приДо недоліків стенда варто віднести незадовікріплена до поворотного корпуса, а іншим - шарнільну надійність і довговічність, викликані підвищерно зчленована із траверсою. На поворотному ним зношуванням окремих його елементів. При корпусі симетрично щодо його вертикальної осі виконанні розливання металу на робочій позиції, закріплені циліндри, штоки яких виконані з можликоли на рамі стенда встановлений один наповневістю взаємодії з сергами. Циліндри призначені ний сталь ківш, навантаження між вузлами й еледля індивідуального підйому -опускання кожного ментами, наприклад, між роликами підшипникових ковша за рахунок незалежного плоско - паралельвузлів розподіляються нерівномірно. Під впливом ного руху кожної траверси. Тому що серги є не робочого навантаження, прикладеного консольно, тільки елементом кінематичного зв'язку між повозношування окремих вузлів і елементів стенда ротним корпусом і траверсами, а призначені і для відбувається нерівномірно, і його деталі, які сприйняття статичних і динамічних навантажень, сприймають підвищені робочі зусилля, працюють що виникають як при поворотах стенда, так і при із підвищеним зношуванням, що негативно познавертикальних переміщеннях траверс із ковшами, чається на їхній надійності та довговічності, а танижні серги виконані подвійними, зв'язані одна з кож приводить до зниження надійності та довговіодною і розміщені із двох сторін від кожної траверчності стенда в цілому. си. Верхні серги встановлені по одній для кожної До недоліків описаного сталерозливального траверси і розміщені по її осі. стенда варто також віднести наявність залежного Встановлюють на одну із траверс ківш, наповплоско - паралельного переміщення обох ковшів, нений рідким металом, і приводом повороту розтобто при переміщенні ковша, наприклад, на позиміщають його на позиції розливання над проміжції розливання на резервній позиції підвіска або з ним ковшем. Потім включають відповідні циліндри ковшем, або без нього виконує змушені перемій надають траверсі з ковшем плоско - паралельне щення, тобто відсутня можливість одночасного переміщення для встановлення випускної труби проведення операцій на позиції розливання і на сталь ковша в задане положення по вертикалі щорезервній позиції, тому що для їхнього виконання до проміжного ковша, фіксують траверсу зі сталь необхідні незалежні режими переміщення підвісок. ковшем і починають розливання. По закінченні Наприклад, при розливанні металу в робочій позирозливання на резервній позиції цеховим краном ції не можливо на резервній позиції м'яко встановнад другою траверсою тримають наповнений мелювати на стенд новий сталь ківш, тому що з мірталом ківш, а гідроциліндри в плавному режимі, кувань плавного та безпечного прийому сталь який забезпечує м'яке встановлення сталь ковша, ковша з гарячим металом необхідно переміщати підводять під нього траверсу. підвіску із заданою швидкістю назустріч сталь коУ порівнянні з аналогом на даному стенді завшу, який тримається цеховим краном, а ці перебезпечена можливість індивідуального і незалежміщення можливі тільки з неминучими переміщенного одне від одного переміщення траверс, що нями сталь ковша, з якого випускають метал на дозволяє виконувати одночасно різні операції на позиції розливання, що приведе до порушення резервній позиції і на позиції розливання. технології і погіршенню якості металу, що розлиСлід зазначити, що наявність двох комплектів вається. шарнірно прикріплених трьох ланкових елементів, Таким чином, до недоліків описаного стенда що з'єднують поворотний корпус із траверсами, за варто віднести його незадовільну надійність і довдопомогою значної кількості шарнірних вузлів, поговічність, залежні переміщення сталь ковшів, нетребують ревізії, обслуговування, що важко вчасно задовільну якість металу, що розливається. здійснити на працюючому встаткуванні, а це приВідомий також інший сталерозливальний водить до зниження їхньої надійності, і знижує настенд конструкції ВНИИМЕТмаша, наведений у дійність і довговічність стенда в цілому. При цьому [книзі «Конструкции и проектирование агрегатов через консольне прикладення робочого зусилля сталеплавильного производства» В.П. Григорьева, вузли стенда працюють в умовах нерівномірного Мю, МИСИС, 1995г., с.427 – 428], більше близький розподілу зусиль, і в деяких з них під впливом знадо рішення, що заявляється, і прийнятий у якості чних робочих навантажень виникають додаткові прототипу. Аналогічна конструкція двопозиційного зусилля опору, що приводить до виробітків у згастенда для сталь ковшів наведена також у патенті даних вузлах, знижує їхню довговічність і надійРФ № 2174058, В22D41/13. ність, а також знижує надійність і довговічність стенда в цілому. Консольне розміщення сталь ко 5 82702 6 вша на траверсі приводить також до нерівномірних Між відмітними ознаками і технічним результарозподілів зусиль у підшипникових вузлах колони, том, що досягається, існує причинно - наслідковий що також негативно позначається на їхній довговізв'язок. чності та надійності і на надійності та довговічності Завдяки тому, що стенд для сталерозливальстенда в цілому. них ковшів постачений кільцевою напрямною, Крім того сталь ківш разом із заглибною трувстановленою співвісно з фундаментною колоною, бою на даному стенді здійснює плоско - паралельі котками, прикріпленими до поворотного корпуса з ні переміщення щодо проміжного ковша, а струможливістю взаємодії з кільцевою напрямною, а мінь металу, який виходить зі сталь ковша, змінює кожна із траверс розташована в поворотному корсвоє місце падіння відносно днища проміжного пусі з можливістю прямолінійного вертикального ковша, що приводить до порушення напрямків переміщення від гідроциліндрів, встановлених теплових ламінарних потоків металу, які йдуть до симетрично щодо вертикальної осі кожної траверзливальних отворів проміжного ковша, і погіршує си, стало можливим виключити шарнірні трьох якість металу, який відливають. ланкові елементи між поворотним корпусом і траТаким чином, до недоліків стенда варто відневерсою, а також виключити консольні навантаженсти його незадовільну надійність і довговічність, ня на вузли стенда, як при прямолінійному вертипри одночасно незадовільній якості металу, який кальному індивідуальному підйомі кожного з розливають. ковшів, так і при повороті корпуса із траверсами, До основи винаходу поставлене завдання що несуть ківш, за рахунок створення додаткової створення більш надійного та довговічного стенда опори поворотному корпусу у вигляді постійно кондля сталерозливальних ковшів при одночасному тактуючих котків і кільцевої напрямної, тобто стало поліпшенні якості металу, який розливають. можливим замінити консольну схему навантаженПоставлене завдання вирішується за рахунок ня двох опорною схемою, що дозволяє рівномірно технічного результату, що полягає в зниженні ророзподіляти робочі зусилля між вузлами стенда і бочих зусиль, які сприймають вузли стенда при сприяє підвищенню їхньої надійності та підвищує переміщенні ковшів. надійність і довговічність стенда в цілому. ОдночаДля досягнення вищевказаного технічного ресно із цим при переміщенні ковша по вертикалі зультату стенд для сталерозливальних ковшів, до стало можливим замінити плоско - паралельне складу якого входить встановлений на фундаменпереміщення сталь ковша на прямолінійне, як тній колоні поворотний корпус із траверсами і гіднайбільш сприятливе при проведенні технологічроциліндрами переміщення траверс, відповідно до них операцій, тому що місце падіння струменя винаходу постачений кільцевою напрямною, розметалу зі сталь ковша в проміжний ківш залишаміщеною співвісно з фундаментною колоною, і ється незмінним, що зберігає схему розподілу тепкотками, прикріпленими до поворотного корпуса, лових потоків між випускними отворами у днищі при цьому кожна із траверс розміщена в поворотпроміжного ковша і місцем падіння струменя в ному корпусі з можливістю прямолінійного вертипроміжний ківш, і сприяє поліпшенню якості метакального переміщення від гідроциліндрів, встановлу, який розливають. лених симетрично щодо вертикальної осі кожної Виключення з вищевказаної сукупності відміттраверси, а згадані котки розміщені з можливістю них ознак хоча б одної не забезпечує досягнення взаємодії з кільцевою напрямною. технічного результату. У результаті порівняльного аналізу стенда для Технічне рішення, що заявляється, не відомо з сталерозливальних ковшів, що заявляється, із рівня техніки, тому воно є новим. прототипом установлено, що вони мають наступні Технічне рішення, що заявляється, має виназагальні ознаки: хідницький рівень, тому, що пропонована констру- поворотний корпус із траверсами; кція стенда для сталерозливальних ковшів для - установка поворотного корпуса на фундамефахівця не випливає з рівня техніки. нтній колоні; Технічне рішення, що заявляється, промисло- гідроциліндри переміщення траверс, установо застосовано, тому що його технічне й техноловлені на поворотному корпусі; гічне виконання не представляє складностей, наі відмітні ознаки: приклад, в умовах ЗАТ «НКМЗ». - постачання кільцевою напрямною; З використанням рішення, що заявляється, ви- розміщення кільцевої напрямної співвісно з конаний технічний проект для вертикальної машифундаментною колоною; ни безперервного лиття заготівок Новоліпецького - постачання котками, прикріпленими до повометалургійного комбінату. ротного корпуса; Таким чином, технічному рішенню, що заявля- розміщення кожної із траверс у поворотному ється, може бути представлена правова охорона, корпусі з можливістю прямолінійного вертикальнотому що воно є новим, має винахідницький рівень го переміщення від гідроциліндрів; та промислово застосовано. - розміщення гідроциліндрів симетрично щодо Рішення, що заявляється, пояснюється кресвертикальної осі кожної із траверс; леннями, на яких зображене наступне: - розміщення котків з можливістю взаємодії з Фіг.1 - загальний вид стенда для сталерозликільцевою напрямною. Таким чином, стенд для вальних ковшів; сталерозливальних ковшів має нові конструктивні Фіг.2 - вид А на Фіг.1 елементи, нові зв'язки та нові взаємні розміщення До складу стенда для сталерозливальних коелементів. вшів входить колона 1, встановлена на фундаментній рамі, а також поворотний корпус 2, закріпле 7 82702 8 ний у верхній частині колони 1. У поворотному Під час розливання за допомогою гідроциліндрів 4 корпусі 2 розташовані траверси 3, встановлені виконують прямолінійні вертикальні переміщення навпроти одна одної, призначені для прийому сталь ковша для виконання вимог технологічного сталь ковша (до складу стенда не входить, на крепроцесу, наприклад, по захисту струменя металу сленні зображений тонко). Траверси 3 розміщені від кисню повітря. Після завершення розливання таким чином, що одна з них встановлена з можлигідроциліндрами 4 переміщають траверси 3 зі вістю обслуговування позиції завантаження, а друсталь ковшем у верхнє положення, від'єднують га - робочої позиції розливання. У поворотному заглибну трубу від зливальних отворів днища корпусі 2 також встановлені гідроциліндри 4 прясталь ковша. Одночасно із цим на резервній позимолінійного переміщення по вертикалі, зчленовані ції виконують підготовчі операції аналогічно опиз відповідними траверсами 3. Крім того, поворотсаному вище по прийому та встановленню нового ний корпус 2 зчленований також із приводом повосталь ковша з металом, готового до розливання. роту 5. До нижньої частини поворотного корпуса 2 Включенням привода повороту 5 обертають повоприкріплені котки 6, розміщені на кільцевий наротний корпус 2 відносно колони 1 і переводять прямній 7, прикріпленій до фундаменту, та встаноновий сталь ківш із рідким металом на позицію вленій співвісно з колоною 1. розливання, а порожній сталь ківш розміщають на Стенд для сталерозливальних ковшів працює резервній позиції. Далі технологічний процес понаступним чином. У позиції завантаження цеховим вторюється. краном розміщають сталерозливальний ківш над Із усього вищеописаного видно, що виконання траверсами 3. Траверси 3 відповідними гідроцилісталерозливального стенда відповідно до формундрами 4 плавно підводяться під сталь ківш до ли винаходу дозволяє при збереженні можливості контакту з його лагами. Після розміщення сталь незалежних вертикальних переміщень траверс ковша на траверсах 3 у позиції розливання забипідвищити надійність та довговічність стенда за рають гаки крана із зони обертання стенда. Вклюрахунок виключення шарнірних багатоланкових чають привод повороту 5, що обертає поворотний з'єднань між поворотним корпусом і траверсами, корпус 2 щодо колони 1, і переміщає траверси 3, знизити робочі зусилля на вузли стенда за рахунок які несуть сталь ківш із зони завантаження в зону виключення консольних навантажень від сталь розливання, при цьому котки 6 перекочуються по ковша завдяки заміні консольної схеми навантакільцевій напрямній 7. Після розміщення сталь ження двохопорною, що також сприяє підвищенню ковша на позиції розливання над проміжним ковнадійності та довговічності окремих вузлів і стенда шем (на кресленнях показаний тонко) до випускв цілому, одночасно із цим завдяки прямолінійним них отворів днища сталь ковша прикріплюють завертикальним переміщенням сталь ковша під час глибну трубу (на кресленні показана тонко, тому здійснення технологічних процесів стало можлищо не є складовою частиною стенда), і гідроцилінвим зберегти теплові потоки між зливальними драми 4 установлюють сталь ківш у необхідне отворами проміжного ковша і місцем падіння технологічне положення по висоті відносно проміструменя зі сталь ковша, що позитивно впливає на жного ковша, та починають розливання металу. якість металу, який розливають. 9 Комп’ютерна верстка В. Мацело 82702 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Bench for teeming ladles

Автори англійською

Sanzharevskyi Oleh Vasyliovych, Kazakov Oleksandr Vasyliovych, Pakin Volodymyr Arsentiiovych, Pluhatar Viktor Semenovych, Bilobrov Yurii Mykolaiovych, Voloshyn Oleksii Ivanovych

Назва патенту російською

Стенд для сталеразливочных ковшей

Автори російською

Санжаревский Олег Васильевич, Казаков Александр Васильевич, Пакин Владимир Арсентьевич, Плугатар Виктор Семенович, Билобров Юрий Николаевич, Волошин Алексей Иванович

МПК / Мітки

МПК: B22D 11/10, B22D 41/13

Мітки: стенд, ковшів, сталерозливальних
