Лісопильна рама лося

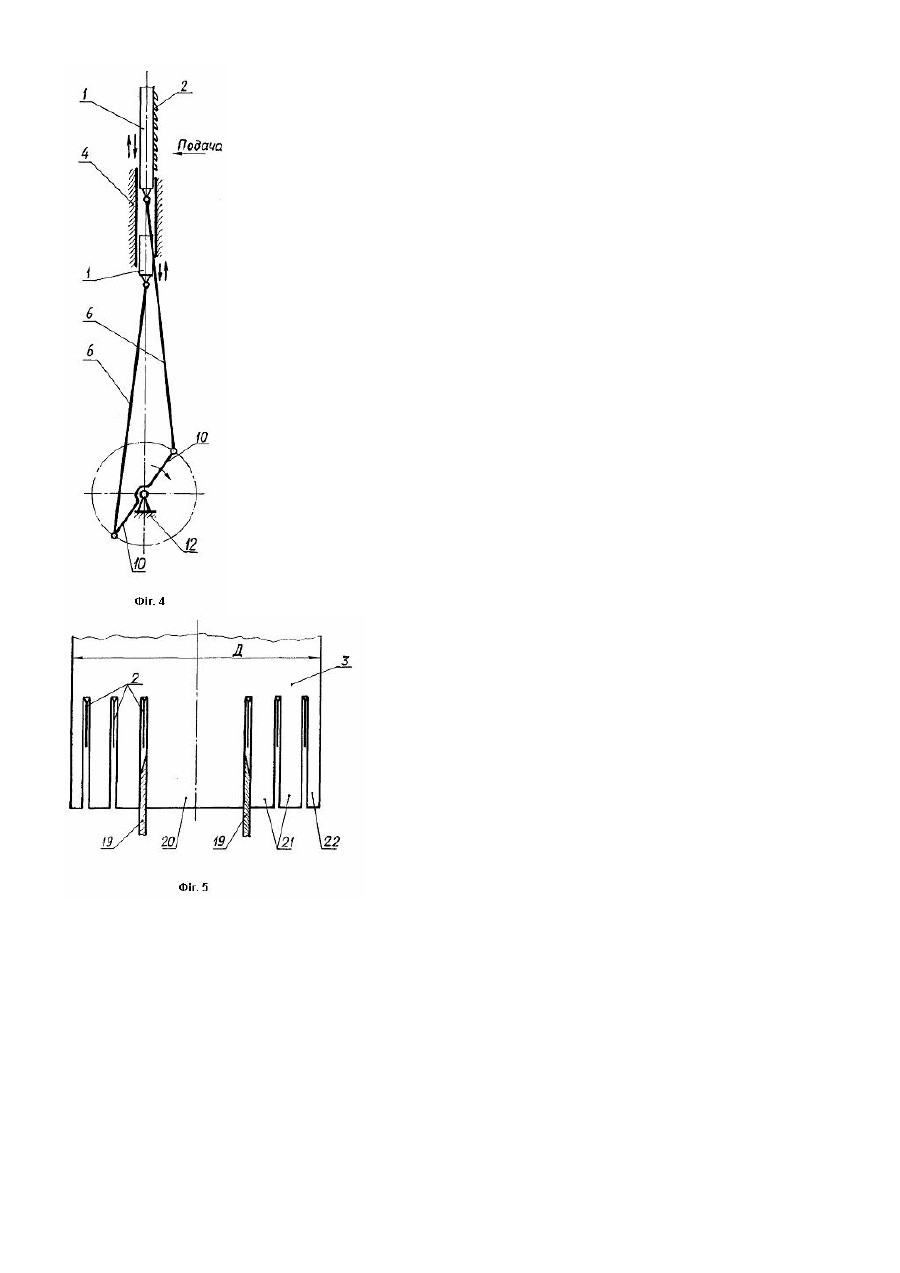

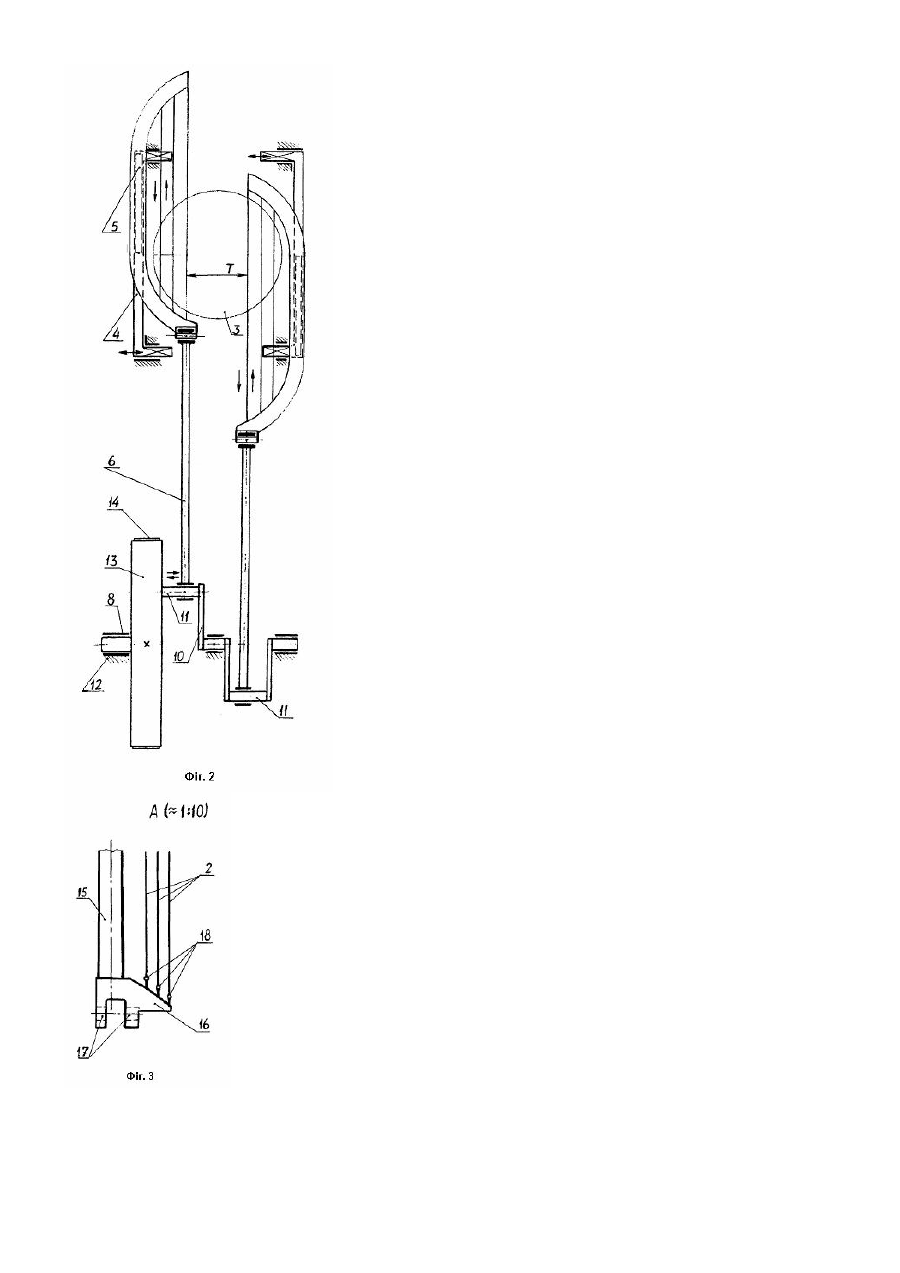

Винахід відноситься до лісопереробної промисловості, конкретно до лісопильних рам, переважно першого ряду лісопильного цеху, призначених для продольного розпилювання круглих колод. Аналоги заявлено! рами: лісопильна рама по [авт.свідоцтву СРСР №1121135 А, кл. В27В3/10 Бюл.№40 30.10.84 маюча три окремих рамки, що приводяться в дію кривошипно-тяговим механізмом ; пильна рамка по авт. свід. СРСР №1386450 АІ^В27В 3/10 (Бюл. №13, 07.04.88), де вперше застосовано термін "напіврамка" (полурамка), хоча там дві частини пильно! рамки з'єднані внизу шар-нірно, а зверху - жорстко планками та стопорними болтами; найближчий аналог по механізму різання - лісопильна рама РГ 130, описана в [довіднику Афанасьев П.С. Конструкции и расчеты деревообрабатывающего оборудования.Справочник.-М.:”Машиностроение”. 1970 (рис.14, с.23)]. Найближчий налог має одну напіврамку (полурамку) з однією пилкою і розпилює колоду тільки з одного боку її, розпилювання горизонтальне, врівноваження сил інерції пильної рамки часткове, рама тихохідна (180 обертів головного валу за хв.), продуктивність низька, якість пропилу теж низька внаслідок наявності вібрацій по причині неврівноваженності крилошипно-шатунного механізму. Крім того, колода пилиться з одного боку, тобто потрібні ще додаткові проходи та пропили з зупинкою лісорами, перевертанням колоди і новими налаштуваннями на задану товщину бруса або дошки. Наявність вібрацій також викликає такий недолік, як збільшення товщини пропилу і зниження якості поверхонь, що зменшує вихід ділове! деревини, тобто спричинює неекономну переробку деревини. Винахід направлений на усунення вищезазначених недоліків аналога. Конкретно технічною задачею, тобто метою винаходу, є: - повне врівноваження сил інерції механізму різання; - швидка зміна товщини бруса під час роботи рами; - підвищення продуктивності лісорами і якості пропилу; - економія деревини. Реалізація вказаної задачі, тобто досягнення відповідного технічного результату, в запропонованій лісорамі здійснено наступними технічними нововведеннями: рама має дві симетричні напіврамки (полурамки), полегшені завдяки розділенню важко! пильної рамки у відомих лісопильних рамах на дві полегшені симетричні половини. Полегшення відбулось в результаті ліквідації двох важких поперечин, які мають значну масу і в потужних рамах нерідко ламаються внаслідок великих напружень поперечин натяжкою пил та інерційними навантаженнями, особливо в місцях приєднання шатунів. Навантаження досягають 40 тонн. В заявленій рамі важкі поперечини замінені легкими короткими консолями, що мають змінний переріз, відповідний розрахованому навантаженню. Місце з'єднання консолі з шатуном вибирається оптимальним у поєднанні навантажень в}д натягу пил та інерційних напружень. Шатуни також полегшені , бо вони рухають і сприймають навантаження полегшених напіврамок. Крім того, рух напіврамок і шатунів взаемопротилежний, що, враховуючи попарно однакову масу напіврамок і шатунів, приводить до повного взаємоврівноваження сил інерції та моментів сил інерці! напіврамок, шатунів і кривошипів. Врівноваження значно зменшує коливання і вібрації лісопильної рами. Це, поряд з підвищенням точності хода напіврамок внаслідок їх малої маси, дає зменшення товщини пропилу, підвищення якості пропилу і економію деревини. На фіг.1 дане схематичне зображення ново! лісорами при розташуванні напіврамок в "мертвих" точках; на фіг.2 - таке ж зображення лісорами після повороту колінвала на 180°. На фіг.3 зображений більш докладно фрагмент нижньої частини напіврамки (виносний елемент А з фіг.1). На фіг.4 схематичне зображення шатунів, кривошипів і напіврамок, розкриваюче твердження про повне врівноваження сил інерції напіврамок. На фіг.5 показаний вид зверху колоди, що розрізається продольними пилами, і направляючі ножі, які врівноважують крутний момент від сил різання. Застосування направляючих ножів широко дано в літературі [див., наприклад, Малахов И.К. Расчет, конструирование, производство и эксплуатация лесопильных рам. -М.: "Лесная промышл.". 1965, страницы 139, 162 , 204, 225,.227, 270, 297, 358, 379]. Подаючі на підтримуючі вальці на фігурах умовно не показані. На поверхні вальців повинні бути шипи для кращого зцеплення з колодою і додаткового врівноваження, при необхідності, крутного моменту від сил різання. Позиційні позначення на фігурах наступні : 1 - пильна напіврамка (права і ліва); 2 - рамні пили; 3 - колода; 4 направляючі напіврамок; 5 - повзуни напіврамок; 6 - шатуны; 7 - частина шатуна 6, що вказує відхилення шатуна 6 при зміні товщини Т колоди 3 (один з варіантів); 8 - циліндричний підшипник ковзання; 9 - підшипник сферичний; 10 - кривошип; II - палець кривошипа; 12 - опори коренні; 13 - шків-маховик; 14 - пас приводу плоскій; Т - товщина бруса 20, яку можна змінювати під час роботи лісорами; 15 - циліндрична пустотіла стійка напіврамки; 16 консоль напіврамки; 17 - отвори під палець шатуна; 18 - кріплення пил; 19 -направляючий ніж; 20 - брус; 21 дошка; 22 - горбиль. Працює запропонована лісопильна рама наступним чином Від приводного шківа-маховика 13, з'єднаного пасом 14 з двигуном, (можуть бути також інші конструкційні варіанти: клинопасова передача, шків і маховик розділені, тощо) обертання передається колінчастому валу, який складається з кривошипів 10, пальців II і опорних цапф; через пальці II рух передається шатунам 6 і від шатунів 6 - зворотньо-поступальний рух напіврамкам 1. В напіврамках 1 закреплен; карабінами 18 пили 2 для продольного розпилювання деревини. Завдяки центральносиметричному розташуванню пальців II напіврамки 1 і шатуни 6 рухаються в строго протилежних напрямах, а так як маса обох напіврамок 1 однакова 1 маса шатунів 6 однакова, то створюється повне врівноваження сил Інерції та моментів сил Інерції напіврамок t шатунів відносно осі обертання. Це врівноваження значно зменшує коливання t вібрації лісопильної рами та фундамента, що дає змогу зменшити масу фундамента, а також покращує пропили за рахунок зменшення їх товщини, зменшується шорсткість пластей дощок, - разом це створює економію деревини. В проміжках між подачами в лісораму колод 3 можна швидко змінювати товщину Т бруса 20 за рахунок зближення або віддалення напіврамок 1 між собою. Дане переміщення (показане горизонтальними стрілками) може виконуватись внаслідок поєднання кріплення направляючих 4 напіврамок 1 з горизонтальними пазами та відповідними повзунами, причому переміщення і відповідні механізми можуть бути симетричними відносно вертикальної площини симетрії лісорами або асиметричними. Шатуни 6 можуть бути на циліндричних підшипниках ковзання 8 і тоді шатуни 6 переміщаються паралельно самим собі або на сферичних підшипниках 9 і тоді шатуни нахиляються для зміни горизонтальної відстані між напіврамками 1. Щоб не перевантажувати зображень, важелі для горизонтального переміщення напіврамок не показані. Можливість здійснення лісорами не викликає сумнівів, тому що всі деталі піддаються розрахунку і частково реализовані в найближчому аналозі. Суттєве зменшення маси частин Із зворотньо-поступальним рухом 1 їх врівноваження значно знизить напруження, коливання і вібрації. Всі матеріали для виготовлення запропонованої лісорами в Україні випускаються 1 доступні. Досвід виготовлення лісорам на. підприємствах України достатній для їх серійного випуску.
