Пірамідальна цегла

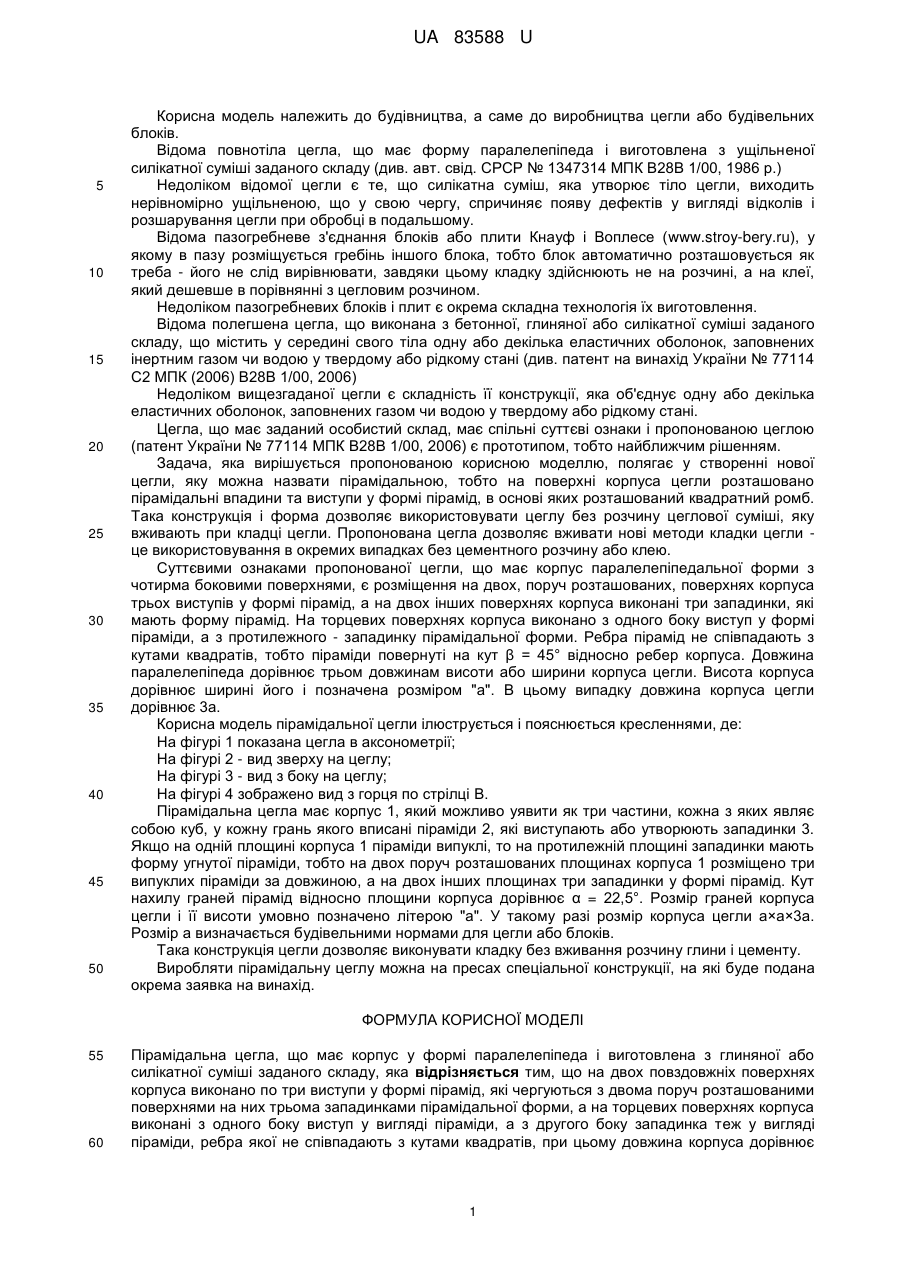

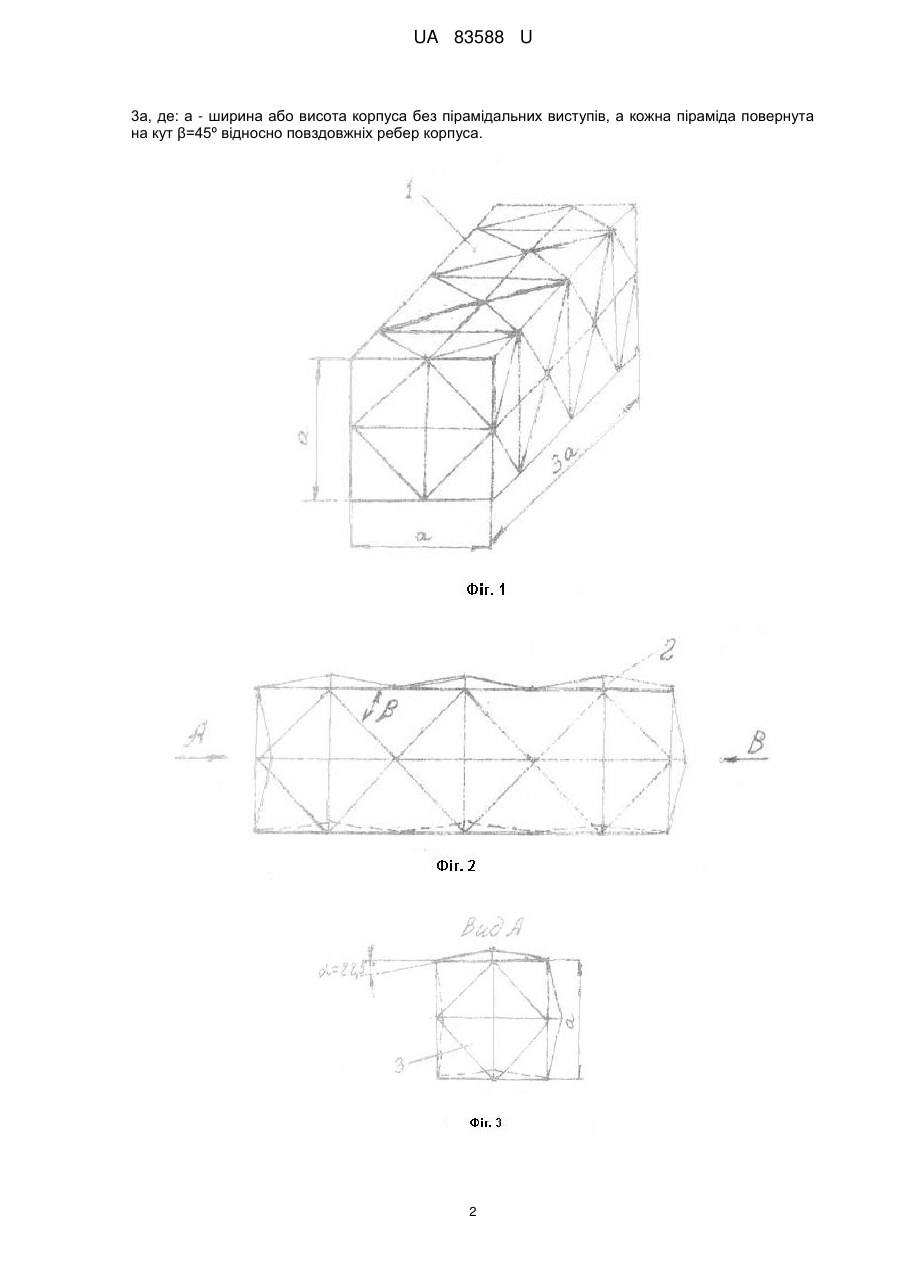

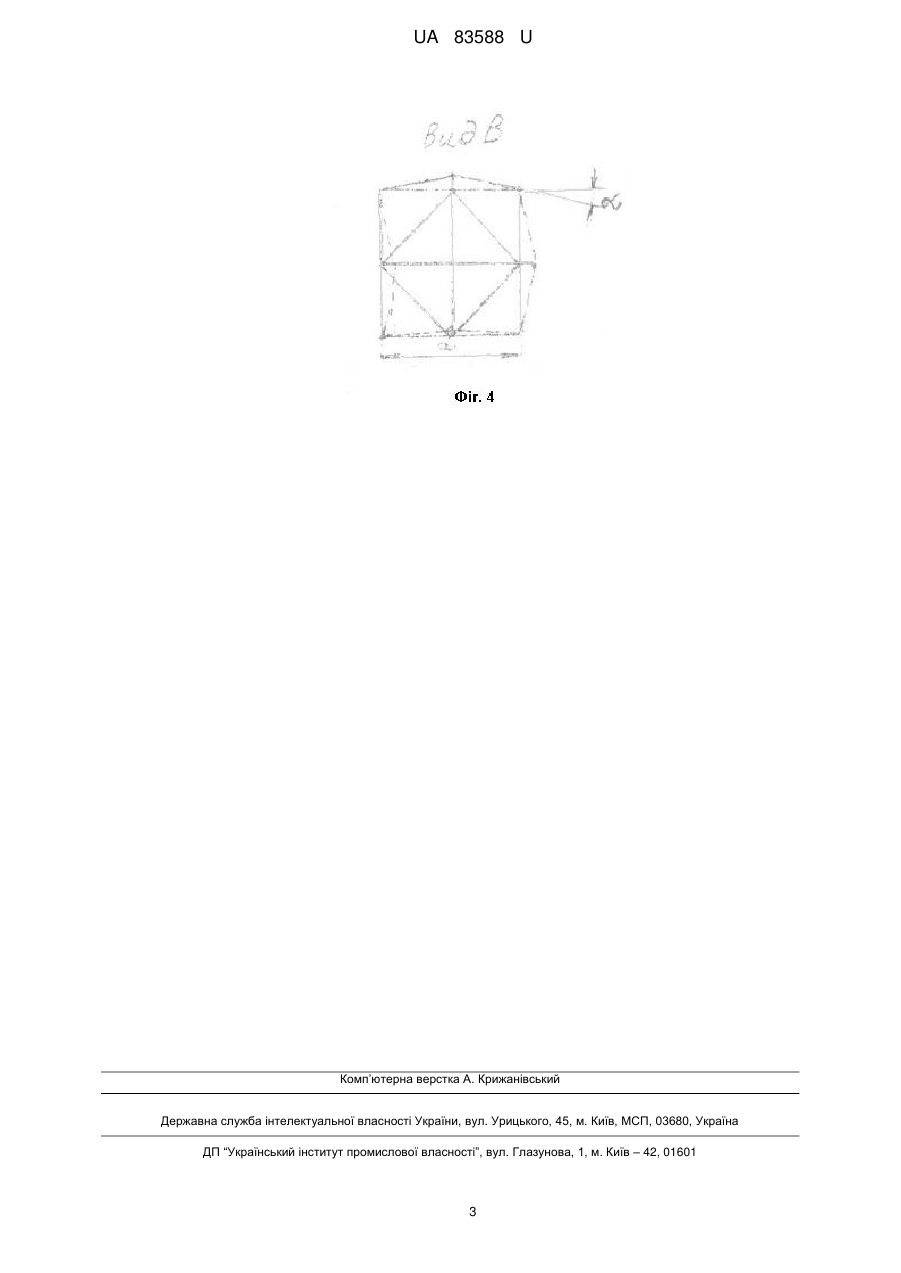

Реферат: UA 83588 U UA 83588 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівництва, а саме до виробництва цегли або будівельних блоків. Відома повнотіла цегла, що має форму паралелепіпеда і виготовлена з ущільненої силікатної суміші заданого складу (див. авт. свід. СРСР № 1347314 МПК В28В 1/00, 1986 р.) Недоліком відомої цегли є те, що силікатна суміш, яка утворює тіло цегли, виходить нерівномірно ущільненою, що у свою чергу, спричиняє появу дефектів у вигляді відколів і розшарування цегли при обробці в подальшому. Відома пазогребневе з'єднання блоків або плити Кнауф і Воплесе (www.stroy-bery.ru), у якому в пазу розміщується гребінь іншого блока, тобто блок автоматично розташовується як треба - його не слід вирівнювати, завдяки цьому кладку здійснюють не на розчині, а на клеї, який дешевше в порівнянні з цегловим розчином. Недоліком пазогребневих блоків і плит є окрема складна технологія їх виготовлення. Відома полегшена цегла, що виконана з бетонної, глиняної або силікатної суміші заданого складу, що містить у середині свого тіла одну або декілька еластичних оболонок, заповнених інертним газом чи водою у твердому або рідкому стані (див. патент на винахід України № 77114 С2 МПК (2006) В28В 1/00, 2006) Недоліком вищезгаданої цегли є складність її конструкції, яка об'єднує одну або декілька еластичних оболонок, заповнених газом чи водою у твердому або рідкому стані. Цегла, що має заданий особистий склад, має спільні суттєві ознаки і пропонованою цеглою (патент України № 77114 МПК В28В 1/00, 2006) є прототипом, тобто найближчим рішенням. Задача, яка вирішується пропонованою корисною моделлю, полягає у створенні нової цегли, яку можна назвати пірамідальною, тобто на поверхні корпуса цегли розташовано пірамідальні впадини та виступи у формі пірамід, в основі яких розташований квадратний ромб. Така конструкція і форма дозволяє використовувати цеглу без розчину цеглової суміші, яку вживають при кладці цегли. Пропонована цегла дозволяє вживати нові методи кладки цегли це використовування в окремих випадках без цементного розчину або клею. Суттєвими ознаками пропонованої цегли, що має корпус паралелепіпедальної форми з чотирма боковими поверхнями, є розміщення на двох, поруч розташованих, поверхнях корпуса трьох виступів у формі пірамід, а на двох інших поверхнях корпуса виконані три западинки, які мають форму пірамід. На торцевих поверхнях корпуса виконано з одного боку виступ у формі піраміди, а з протилежного - западинку пірамідальної форми. Ребра пірамід не співпадають з кутами квадратів, тобто піраміди повернуті на кут β = 45° відносно ребер корпуса. Довжина паралелепіпеда дорівнює трьом довжинам висоти або ширини корпуса цегли. Висота корпуса дорівнює ширині його і позначена розміром "а". В цьому випадку довжина корпуса цегли дорівнює 3а. Корисна модель пірамідальної цегли ілюструється і пояснюється кресленнями, де: На фігурі 1 показана цегла в аксонометрії; На фігурі 2 - вид зверху на цеглу; На фігурі 3 - вид з боку на цеглу; На фігурі 4 зображено вид з горця по стрілці В. Пірамідальна цегла має корпус 1, який можливо уявити як три частини, кожна з яких являє собою куб, у кожну грань якого вписані піраміди 2, які виступають або утворюють западинки 3. Якщо на одній площині корпуса 1 піраміди випуклі, то на протилежній площині западинки мають форму угнутої піраміди, тобто на двох поруч розташованих площинах корпуса 1 розміщено три випуклих піраміди за довжиною, а на двох інших площинах три западинки у формі пірамід. Кут нахилу граней пірамід відносно площини корпуса дорівнює α = 22,5°. Розмір граней корпуса цегли і її висоти умовно позначено літерою "а". У такому разі розмір корпуса цегли а×а×3а. Розмір а визначається будівельними нормами для цегли або блоків. Така конструкція цегли дозволяє виконувати кладку без вживання розчину глини і цементу. Виробляти пірамідальну цеглу можна на пресах спеціальної конструкції, на які буде подана окрема заявка на винахід. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Пірамідальна цегла, що має корпус у формі паралелепіпеда і виготовлена з глиняної або силікатної суміші заданого складу, яка відрізняється тим, що на двох повздовжніх поверхнях корпуса виконано по три виступи у формі пірамід, які чергуються з двома поруч розташованими поверхнями на них трьома западинками пірамідальної форми, а на торцевих поверхнях корпуса виконані з одного боку виступ у вигляді піраміди, а з другого боку западинка теж у вигляді піраміди, ребра якої не співпадають з кутами квадратів, при цьому довжина корпуса дорівнює 1 UA 83588 U 3а, де: а - ширина або висота корпуса без пірамідальних виступів, а кожна піраміда повернута на кут β=45º відносно повздовжніх ребер корпуса. 2 UA 83588 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
