Подушка ортопедична

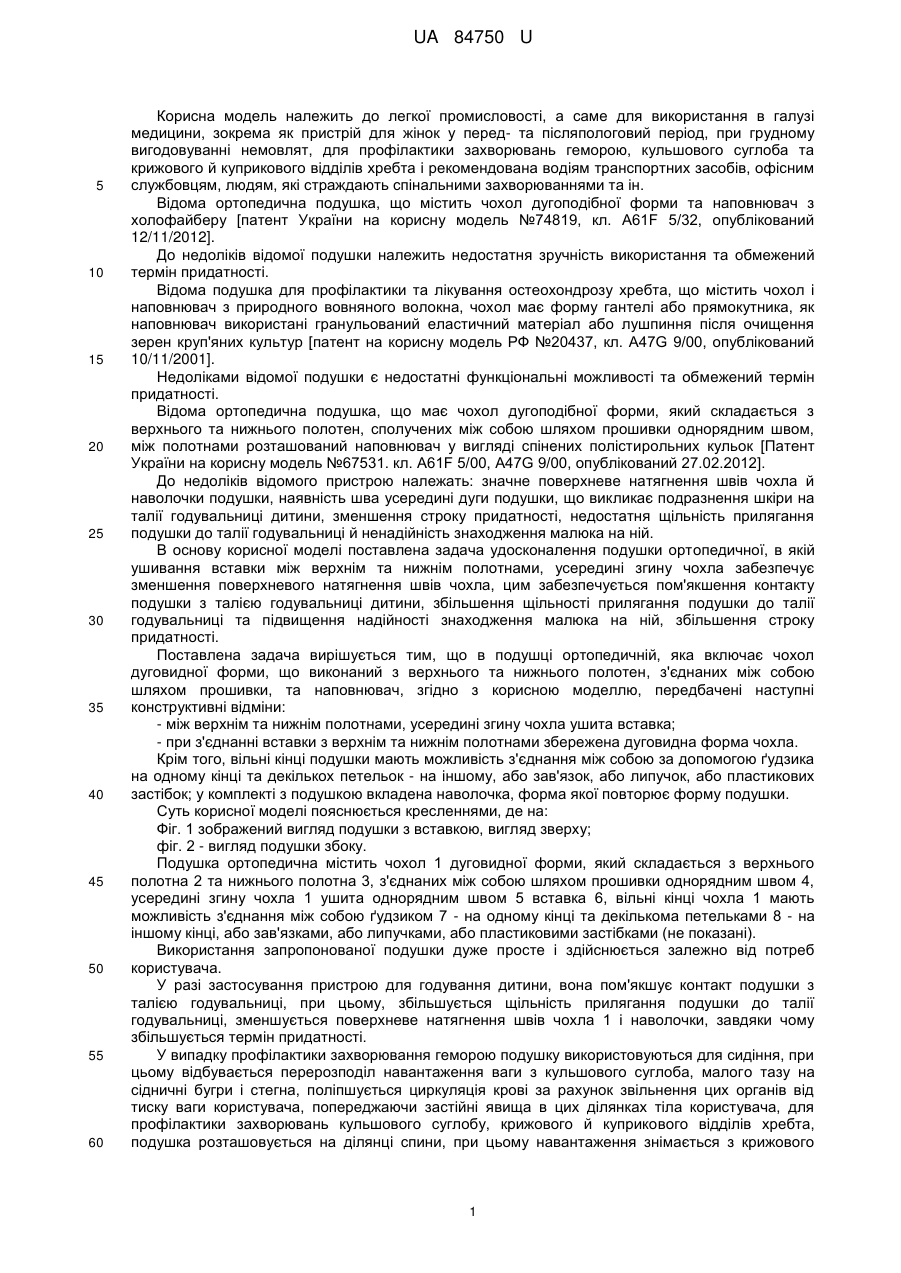

Реферат: UA 84750 U UA 84750 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до легкої промисловості, а саме для використання в галузі медицини, зокрема як пристрій для жінок у перед- та післяпологовий період, при грудному вигодовуванні немовлят, для профілактики захворювань геморою, кульшового суглоба та крижового й куприкового відділів хребта і рекомендована водіям транспортних засобів, офісним службовцям, людям, які страждають спінальними захворюваннями та ін. Відома ортопедична подушка, що містить чохол дугоподібної форми та наповнювач з холофайберу [патент України на корисну модель №74819, кл. A61F 5/32, опублікований 12/11/2012]. До недоліків відомої подушки належить недостатня зручність використання та обмежений термін придатності. Відома подушка для профілактики та лікування остеохондрозу хребта, що містить чохол і наповнювач з природного вовняного волокна, чохол має форму гантелі або прямокутника, як наповнювач використані гранульований еластичний матеріал або лушпиння після очищення зерен круп'яних культур [патент на корисну модель РФ №20437, кл. A47G 9/00, опублікований 10/11/2001]. Недоліками відомої подушки є недостатні функціональні можливості та обмежений термін придатності. Відома ортопедична подушка, що має чохол дугоподібної форми, який складається з верхнього та нижнього полотен, сполучених між собою шляхом прошивки однорядним швом, між полотнами розташований наповнювач у вигляді спінених полістирольних кульок [Патент України на корисну модель №67531. кл. A61F 5/00, A47G 9/00, опублікований 27.02.2012]. До недоліків відомого пристрою належать: значне поверхневе натягнення швів чохла й наволочки подушки, наявність шва усередині дуги подушки, що викликає подразнення шкіри на талії годувальниці дитини, зменшення строку придатності, недостатня щільність прилягання подушки до талії годувальниці й ненадійність знаходження малюка на ній. В основу корисної моделі поставлена задача удосконалення подушки ортопедичної, в якій ушивання вставки між верхнім та нижнім полотнами, усередині згину чохла забезпечує зменшення поверхневого натягнення швів чохла, цим забезпечується пом'якшення контакту подушки з талією годувальниці дитини, збільшення щільності прилягання подушки до талії годувальниці та підвищення надійності знаходження малюка на ній, збільшення строку придатності. Поставлена задача вирішується тим, що в подушці ортопедичній, яка включає чохол дуговидної форми, що виконаний з верхнього та нижнього полотен, з'єднаних між собою шляхом прошивки, та наповнювач, згідно з корисною моделлю, передбачені наступні конструктивні відміни: - між верхнім та нижнім полотнами, усередині згину чохла ушита вставка; - при з'єднанні вставки з верхнім та нижнім полотнами збережена дуговидна форма чохла. Крім того, вільні кінці подушки мають можливість з'єднання між собою за допомогою ґудзика на одному кінці та декількох петельок - на іншому, або зав'язок, або липучок, або пластикових застібок; у комплекті з подушкою вкладена наволочка, форма якої повторює форму подушки. Суть корисної моделі пояснюється кресленнями, де на: Фіг. 1 зображений вигляд подушки з вставкою, вигляд зверху; фіг. 2 - вигляд подушки збоку. Подушка ортопедична містить чохол 1 дуговидної форми, який складається з верхнього полотна 2 та нижнього полотна 3, з'єднаних між собою шляхом прошивки однорядним швом 4, усередині згину чохла 1 ушита однорядним швом 5 вставка 6, вільні кінці чохла 1 мають можливість з'єднання між собою ґудзиком 7 - на одному кінці та декількома петельками 8 - на іншому кінці, або зав'язками, або липучками, або пластиковими застібками (не показані). Використання запропонованої подушки дуже просте і здійснюється залежно від потреб користувача. У разі застосування пристрою для годування дитини, вона пом'якшує контакт подушки з талією годувальниці, при цьому, збільшується щільність прилягання подушки до талії годувальниці, зменшується поверхневе натягнення швів чохла 1 і наволочки, завдяки чому збільшується термін придатності. У випадку профілактики захворювання геморою подушку використовуються для сидіння, при цьому відбувається перерозподіл навантаження ваги з кульшового суглоба, малого тазу на сідничні бугри і стегна, поліпшується циркуляція крові за рахунок звільнення цих органів від тиску ваги користувача, попереджаючи застійні явища в цих ділянках тіла користувача, для профілактики захворювань кульшового суглобу, крижового й куприкового відділів хребта, подушка розташовується на ділянці спини, при цьому навантаження знімається з крижового 1 UA 84750 U 5 відділу хребта і переноситься на грудний відділ, що полегшує тривале знаходження в статичній позі під час водіння автомобілю, при роботі за комп'ютером, при знаходженні в інвалідному кріслі. Запропонована подушка може бути використана як у побутових цілях для власних потреб, так і у медико-лікувальних закладах. Застосування подушки ортопедичної стане більш комфортним, збільшується термін її придатності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Подушка ортопедична, що включає чохол дуговидної форми, який виконаний з верхнього та нижнього полотен, з'єднаних між собою шляхом прошивки, та наповнювач, яка відрізняється тим, що між верхнім та нижнім полотнами, усередині згину чохла, ушита вставка, при цьому, при з'єднанні вставки з верхнім та нижнім полотнами збережена дуговидна форма чохла. 2. Подушка за п. 1, яка відрізняється тим, що її вільні кінці виконані з можливістю з'єднання за допомогою ґудзика - на одному кінці, та декількох петельок - на іншому кінці, або зав'язок, або липучок, або пластикових застібок та ін. 3. Подушка за п. 1, яка відрізняється тим, що у комплект з нею вкладена наволочка, форма якої повторює форму подушки. 2 UA 84750 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
