Спосіб визначення динамічних зсувів конструкцій

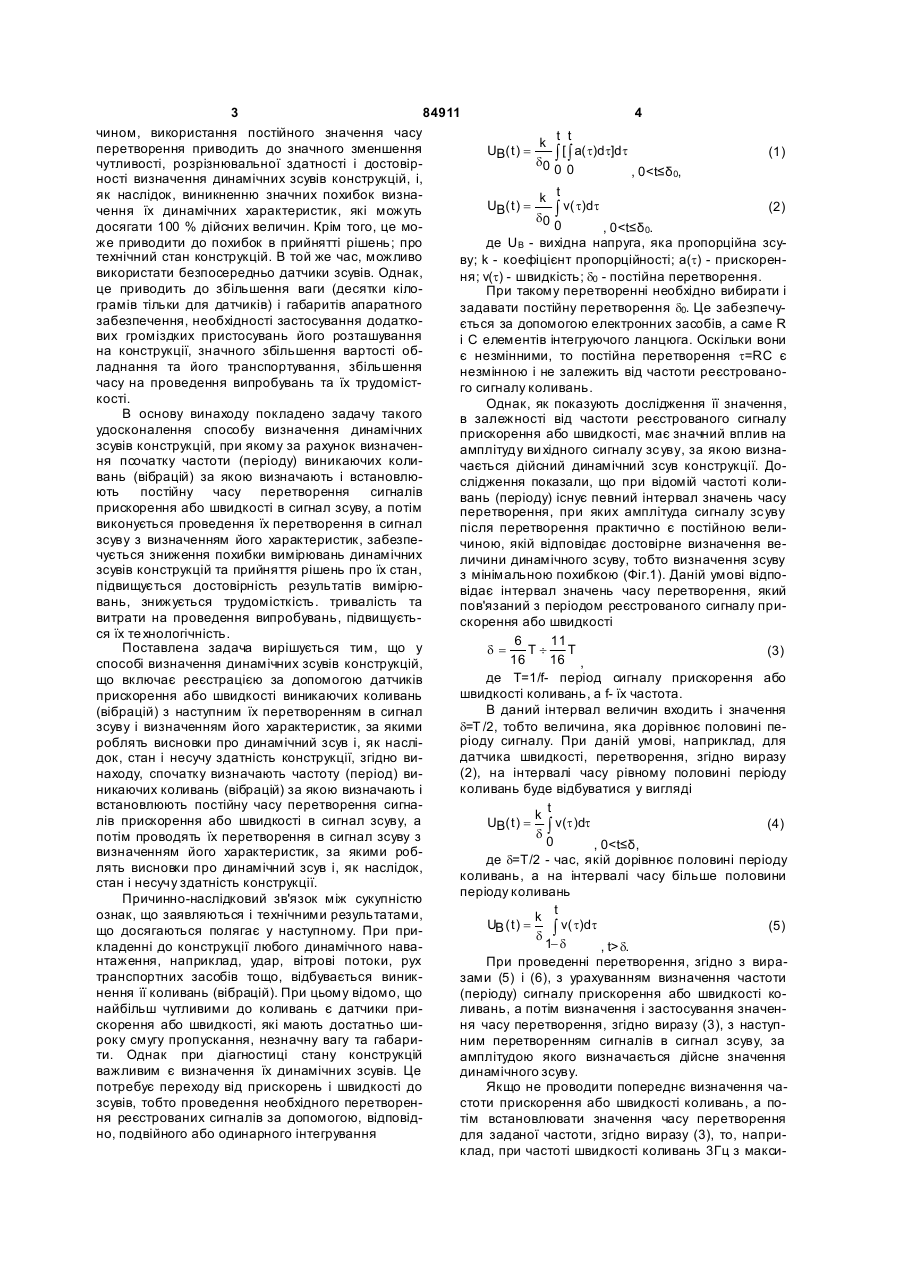

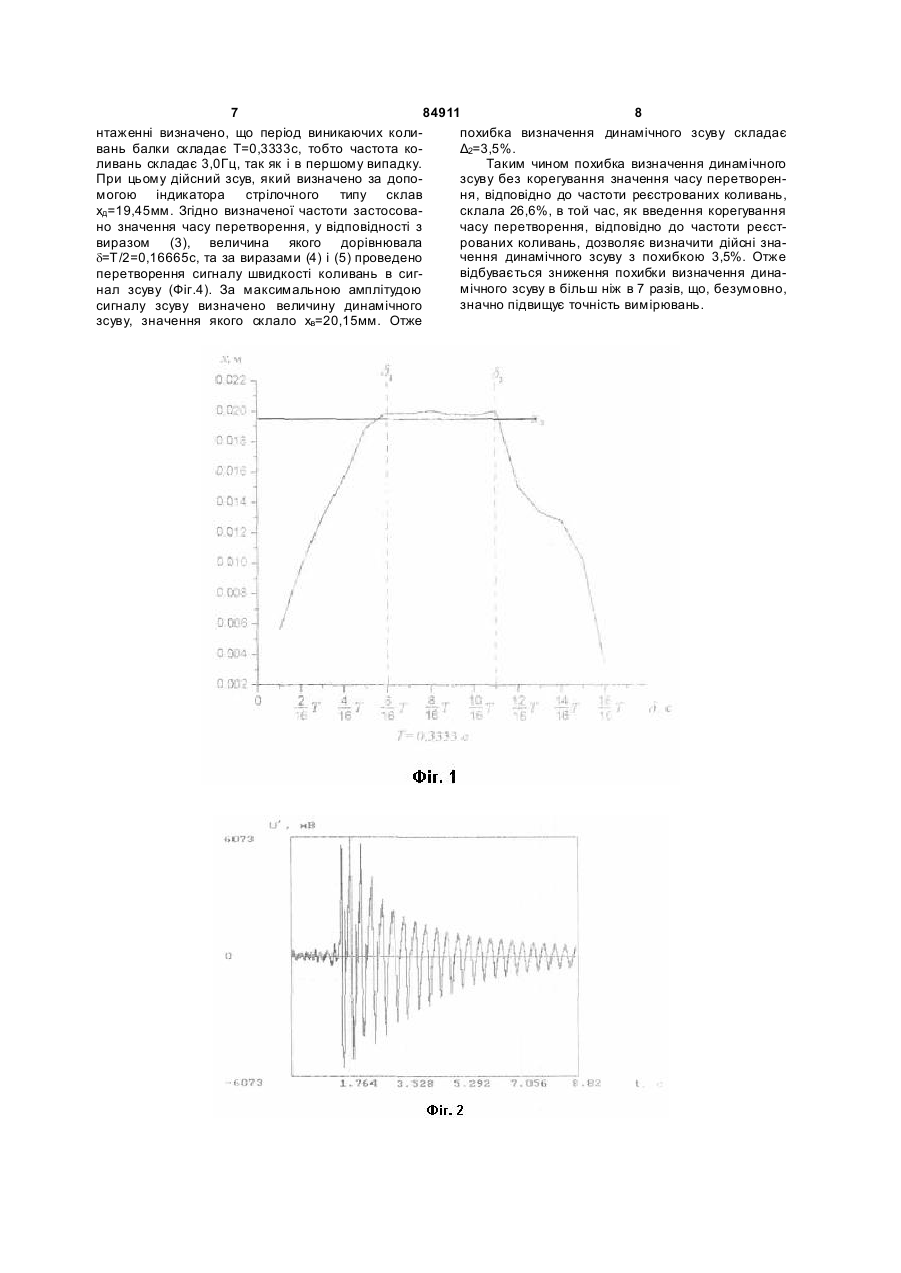

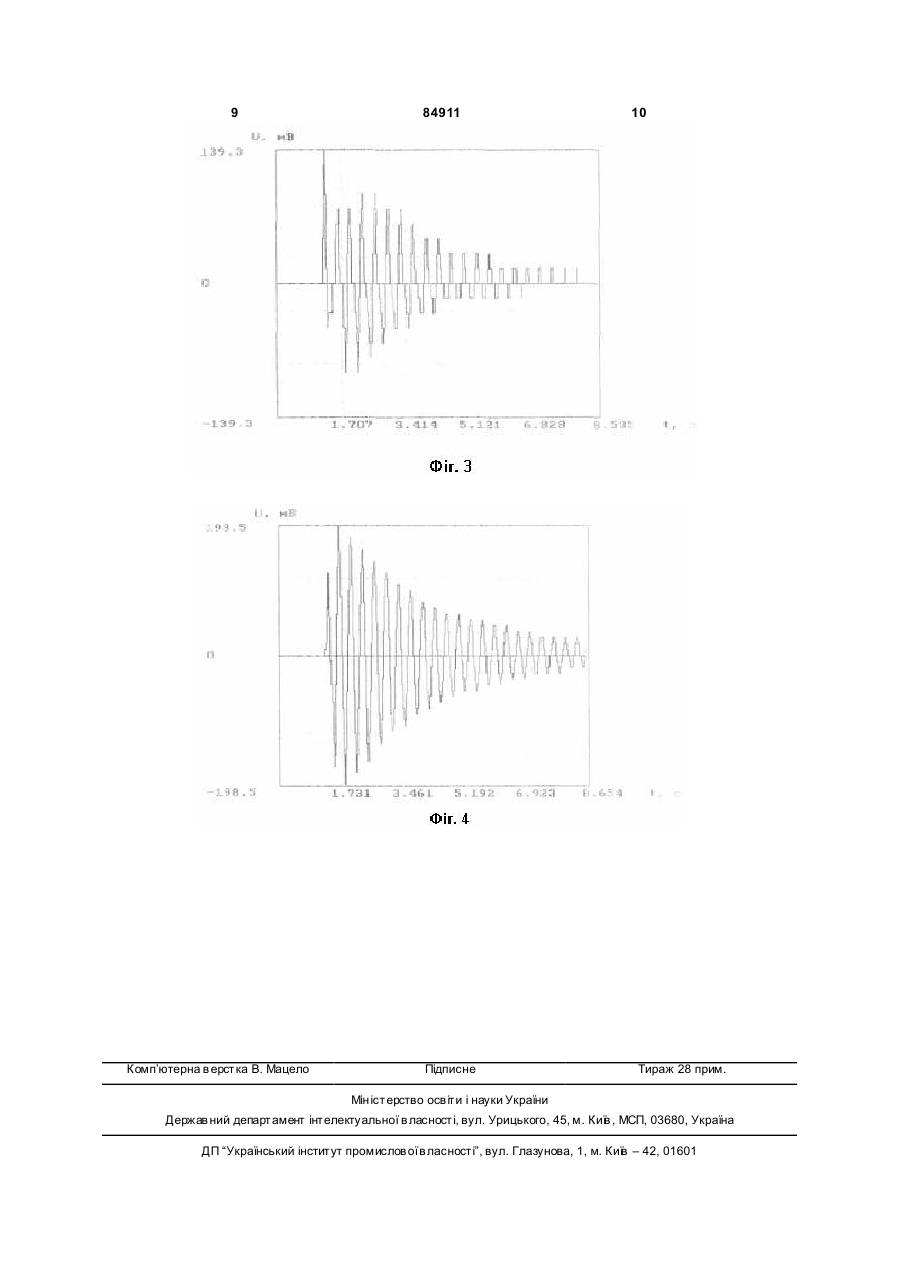

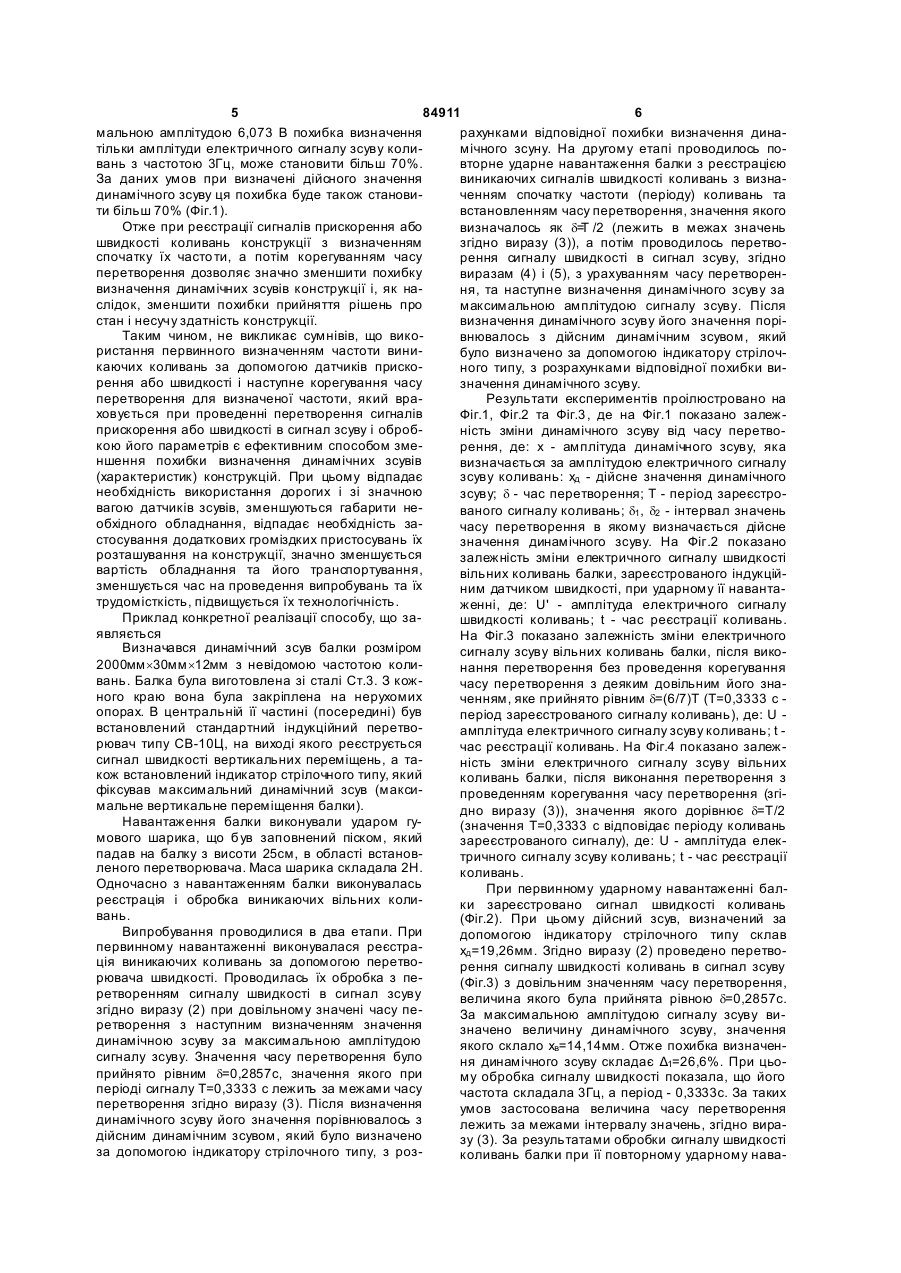

Спосіб визначення динамічних зсувів конструкцій, що включає реєстрацію за допомогою датчиків прискорення або швидкості виникаючих в результаті динамічного навантаження коливань (вібрацій) з наступним їх перетворенням в сигнал зсуву і визначенням його характеристик, за якими визначають динамічний зсув і роблять висновки про стан і несучу здатність конструкції, який відрізняється тим, що при реєстрації коливань спочатку визначають частоту виникаючих коливань (вібрацій), за якою встановлюють час перетворення сигналів прискорення або швидкості в сигнал зсуву, а потім проводять їх перетворення в сигнал зсуву з урахуванням часу перетворення з визначенням його характеристик, за якими визначають динамічний зсув і роблять висновки про стан і несучу здатність конструкції. Винахід стосується контролю і технічної діагностики конструкцій, а саме визначення параметрів їх динамічних зсувів за сигналами прискорення або швидкості коливань (вібрацій), які залежать від напружено-деформованого стану і несучої здатності конструкцій. Відомий, найбільш близький за технічною суттю до об'єкту, що заявляється, є спосіб визначення динамічних зсувів конструкцій [див. Элекрические измерения. Средства и методы измерений / Под общей редакцией Е.Г. Шрамкова. - М.: Высшая школа, 5972. - С.445-448, 57-61], який включає реєстрацію за допомогою датчиків прискорення або швидкості виникаючих коливань (вібрацій) з наступним їх перетворенням в сигнал зсуву і визначенням його характеристик, за якими роблять висновки про динамічний зсув і, як наслідок, стан і несучу здатність конструкції. В якості вище згаданих характеристик використовують параметри, що описують динамічний зсув конструкцій, а саме амплітуду сигналу зсуву або резонансну амплітуду в спектрі сигналу зсуву, які визначають за параметрами реєстрованих сигналів коливань (вібрацій). Недоліки цього способу витікають з того, що при його реалізації використовують перетворення прискорення або швидкості в зсув за допомогою, відповідно, подвійного або одинарного інтегрування з використанням постійної величини часу перетворення. Однак, при проведенні випробувань конструкцій та об'єктів, з використанням збудження коливань (вібрацій), їх резонансні частоти можуть змінюватися в достатньо широкому діапазоні значень, що залежить від виду конструкції, використаних матеріалів, технології виготовлення, строків експлуатації тощо. Використання же постійного значення часу перетворення приводить до виникнення не лінійності коефіцієнту перетворення від частоти, тобто при переході від прискорення до швидкості відбувається зменшення коефіцієнта перетворення зі збільшенням частоти, а при переході від швидкості до зсуву це зменшення ще більше. При цьому відбувається і зменшення частотного діапазону реєстрації сигналів коливань. Існування подібних залежностей пов'язано з тим, що амплітуда сигналу зсуву після перетворення при заданому значенні постійної перетворення залежить від резонансної частоти реєстрованого вхідного сигналу, що потребує використання номограм для визначення коефіцієнту перетворення в залежності від частоти. Таким (19) UA (11) 84911 (13) C2 (21) a200610738 (22) 10.10.2006 (24) 10.12.2008 (46) 10.12.2008, Бюл.№ 23, 2008 р. (72) БАБАК ВІТАЛІЙ ПАВЛОВИЧ, U A, ФІЛОНЕНКО СЕРГІЙ ФЕДОРОВИЧ, U A, КОРНІЄНКОМІФТАХОВА ІРИНА КОСТЯНТИНІВНА, U A (73) БАБАК ВІТАЛІЙ ПАВЛОВИЧ, U A, ФІЛОНЕНКО СЕРГІЙ ФЕДОРОВИЧ, U A, КОРНІЄНКОМІФТАХОВА ІРИНА КОСТЯНТИНІВНА, U A (56) RU 2140625 C1, 27.10.1999 JP 9126941, 16.05.1997 RU 2254426 C1, 20.06.2005 SU 1777018 A1, 23.11.1992 JP 4360976, 14.12.1992 JP 2003108618, 11.04.2003 3 84911 4 чином, використання постійного значення часу t t k перетворення приводить до значного зменшення UB( t ) = (1) ò [ ò a( t)dt]dt d0 чутливості, розрізнювальної здатності і достовір00 , 0
