Віброшумопоглинальний шаровий матеріал “бізон-марсо”

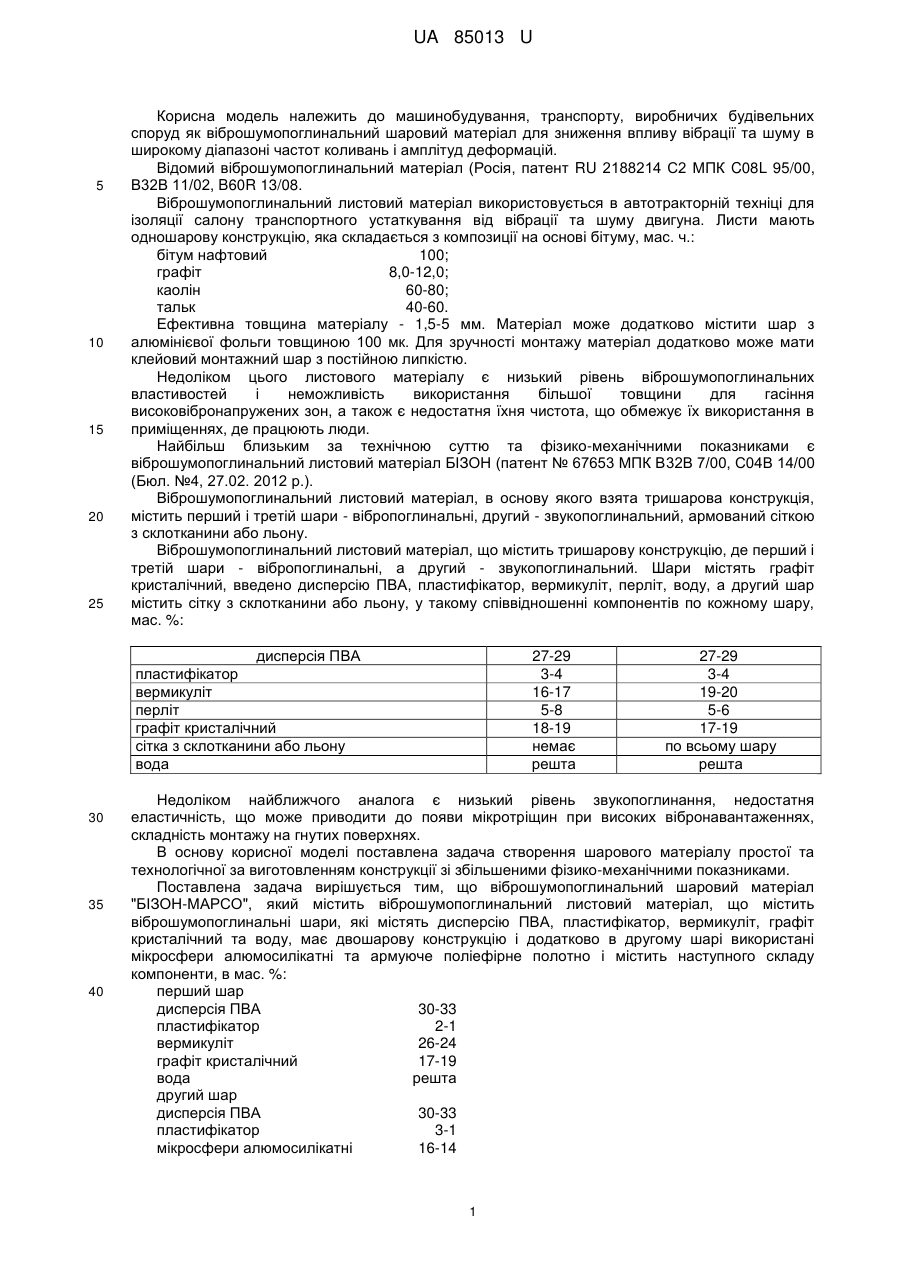

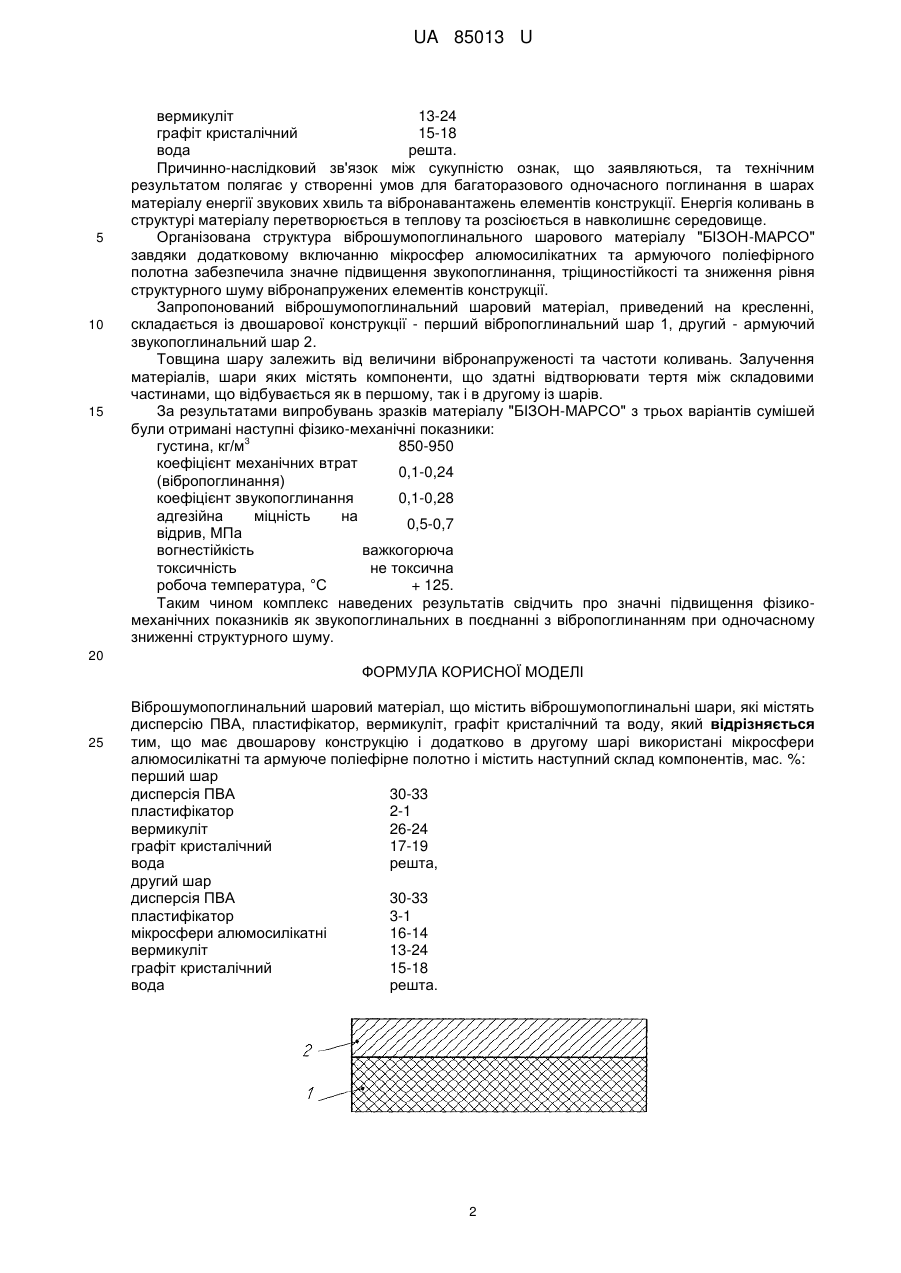

Реферат: UA 85013 U UA 85013 U 5 10 15 20 25 Корисна модель належить до машинобудування, транспорту, виробничих будівельних споруд як віброшумопоглинальний шаровий матеріал для зниження впливу вібрації та шуму в широкому діапазоні частот коливань і амплітуд деформацій. Відомий віброшумопоглинальний матеріал (Росія, патент RU 2188214 С2 МПК C08L 95/00, В32В 11/02, B60R 13/08. Віброшумопоглинальний листовий матеріал використовується в автотракторній техніці для ізоляції салону транспортного устаткування від вібрації та шуму двигуна. Листи мають одношарову конструкцію, яка складається з композиції на основі бітуму, мас. ч.: бітум нафтовий 100; графіт 8,0-12,0; каолін 60-80; тальк 40-60. Ефективна товщина матеріалу - 1,5-5 мм. Матеріал може додатково містити шар з алюмінієвої фольги товщиною 100 мк. Для зручності монтажу матеріал додатково може мати клейовий монтажний шар з постійною липкістю. Недоліком цього листового матеріалу є низький рівень віброшумопоглинальних властивостей і неможливість використання більшої товщини для гасіння високовібронапружених зон, а також є недостатня їхня чистота, що обмежує їх використання в приміщеннях, де працюють люди. Найбільш близьким за технічною суттю та фізико-механічними показниками є віброшумопоглинальний листовий матеріал БІЗОН (патент № 67653 МПК В32В 7/00, С04В 14/00 (Бюл. №4, 27.02. 2012 р.). Віброшумопоглинальний листовий матеріал, в основу якого взята тришарова конструкція, містить перший і третій шари - вібропоглинальні, другий - звукопоглинальний, армований сіткою з склотканини або льону. Віброшумопоглинальний листовий матеріал, що містить тришарову конструкцію, де перший і третій шари - вібропоглинальні, а другий - звукопоглинальний. Шари містять графіт кристалічний, введено дисперсію ПВА, пластифікатор, вермикуліт, перліт, воду, а другий шар містить сітку з склотканини або льону, у такому співвідношенні компонентів по кожному шару, мас. %: дисперсія ПВА пластифікатор вермикуліт перліт графіт кристалічний сітка з склотканини або льону вода 30 35 40 27-29 3-4 16-17 5-8 18-19 немає решта 27-29 3-4 19-20 5-6 17-19 по всьому шару решта Недоліком найближчого аналога є низький рівень звукопоглинання, недостатня еластичність, що може приводити до появи мікротріщин при високих вібронавантаженнях, складність монтажу на гнутих поверхнях. В основу корисної моделі поставлена задача створення шарового матеріалу простої та технологічної за виготовленням конструкції зі збільшеними фізико-механічними показниками. Поставлена задача вирішується тим, що віброшумопоглинальний шаровий матеріал "БІЗОН-МАРСО", який містить віброшумопоглинальний листовий матеріал, що містить віброшумопоглинальні шари, які містять дисперсію ПВА, пластифікатор, вермикуліт, графіт кристалічний та воду, має двошарову конструкцію і додатково в другому шарі використані мікросфери алюмосилікатні та армуюче поліефірне полотно і містить наступного складу компоненти, в мас. %: перший шар дисперсія ПВА 30-33 пластифікатор 2-1 вермикуліт 26-24 графіт кристалічний 17-19 вода решта другий шар дисперсія ПВА 30-33 пластифікатор 3-1 мікросфери алюмосилікатні 16-14 1 UA 85013 U 5 10 15 вермикуліт 13-24 графіт кристалічний 15-18 вода решта. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у створенні умов для багаторазового одночасного поглинання в шарах матеріалу енергії звукових хвиль та вібронавантажень елементів конструкції. Енергія коливань в структурі матеріалу перетворюється в теплову та розсіюється в навколишнє середовище. Організована структура віброшумопоглинального шарового матеріалу "БІЗОН-МАРСО" завдяки додатковому включанню мікросфер алюмосилікатних та армуючого поліефірного полотна забезпечила значне підвищення звукопоглинання, тріщиностійкості та зниження рівня структурного шуму вібронапружених елементів конструкції. Запропонований віброшумопоглинальний шаровий матеріал, приведений на кресленні, складається із двошарової конструкції - перший вібропоглинальний шар 1, другий - армуючий звукопоглинальний шар 2. Товщина шару залежить від величини вібронапруженості та частоти коливань. Залучення матеріалів, шари яких містять компоненти, що здатні відтворювати тертя між складовими частинами, що відбувається як в першому, так і в другому із шарів. За результатами випробувань зразків матеріалу "БІЗОН-МАРСО" з трьох варіантів сумішей були отримані наступні фізико-механічні показники: 3 густина, кг/м 850-950 коефіцієнт механічних втрат 0,1-0,24 (вібропоглинання) коефіцієнт звукопоглинання 0,1-0,28 адгезійна міцність на 0,5-0,7 відрив, МПа вогнестійкість важкогорюча токсичність не токсична робоча температура, °C + 125. Таким чином комплекс наведених результатів свідчить про значні підвищення фізикомеханічних показників як звукопоглинальних в поєднанні з вібропоглинанням при одночасному зниженні структурного шуму. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Віброшумопоглинальний шаровий матеріал, що містить віброшумопоглинальні шари, які містять дисперсію ПВА, пластифікатор, вермикуліт, графіт кристалічний та воду, який відрізняється тим, що має двошарову конструкцію і додатково в другому шарі використані мікросфери алюмосилікатні та армуюче поліефірне полотно і містить наступний склад компонентів, мас. %: перший шар дисперсія ПВА 30-33 пластифікатор 2-1 вермикуліт 26-24 графіт кристалічний 17-19 вода решта, другий шар дисперсія ПВА 30-33 пластифікатор 3-1 мікросфери алюмосилікатні 16-14 вермикуліт 13-24 графіт кристалічний 15-18 вода решта. 2 UA 85013 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
