Пристрій для фіксації експериментальної тварини

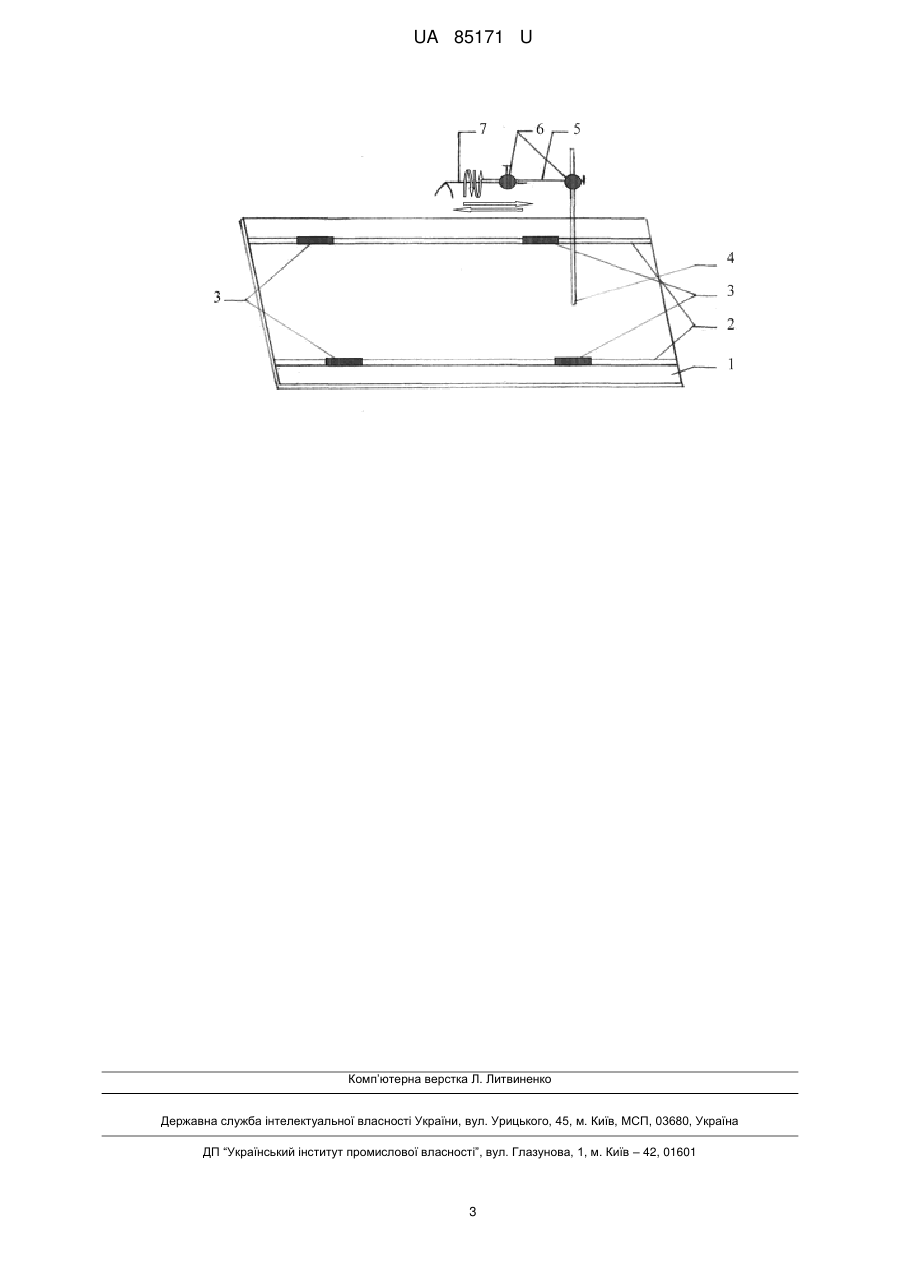

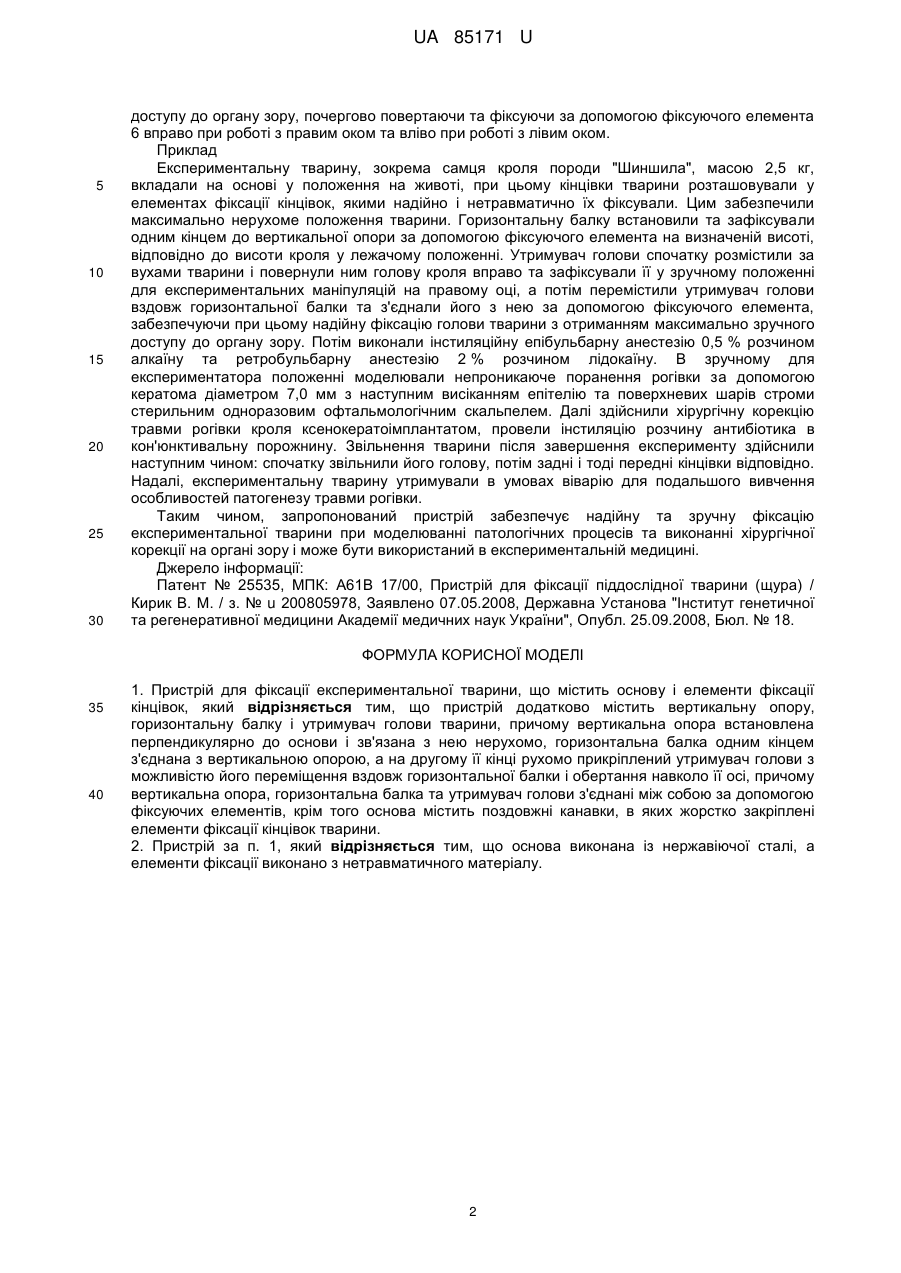

Реферат: Пристрій для фіксації експериментальної тварини містить основу і елементи фіксації кінцівок, вертикальну опору, горизонтальну балку і утримувач голови тварини. При цьому вертикальна опора встановлена перпендикулярно до основи і зв'язана з нею нерухомо, горизонтальна балка одним кінцем з'єднана з вертикальною опорою, а на другому її кінці рухомо прикріплений утримувач голови з можливістю його переміщення вздовж горизонтальної балки і обертання навколо її осі. Вертикальна опора, горизонтальна балка та утримувач голови з'єднані між собою за допомогою фіксуючих елементів. Крім того основа містить поздовжні канавки, в яких жорстко закріплені елементи фіксації кінцівок тварини. UA 85171 U (12) UA 85171 U UA 85171 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до експериментальної медицини, зокрема офтальмології, і може бути використана для фіксації дрібних експериментальних тварин. Пристрій для фіксації експериментальної тварини, що включає основу і елементи фіксації кінцівок [1]. За допомогою відомого пристрою фіксацію експериментальної тварини здійснюють до основи шляхом закручування гвинтоподібних стержнів з ручкою у G-подібні фіксатори, чим забезпечують фіксацію кінцівок тварини. Недоліком відомого пристрою є недостатня і ненадійна фіксація експериментальної тварини, що не забезпечує фіксації голови тварини, що є особливо важливим при моделюванні патологічних процесів в офтальмології, а при фіксації кінцівок тварини з використанням відомого пристрою спричиняються больові відчуття та травмуються її кінцівки. В основу корисної моделі поставлено задачу вдосконалити відомий пристрій, в якому шляхом введення додаткових конструктивних елементів, досягають надійної, нетравматичної фіксації експериментальної тварини, а особливо її голови та кінцівок з можливістю повороту і фіксації голови в області шиї, чим досягають забезпечення зручності для експериментатора при моделюванні патологічних процесів органу зору та їх корекції. При вирішенні технічної задачі було взято до уваги те, що при здійсненні експериментів на тварині, зокрема, кролі, в процесі моделювання патології ока при положенні її на животі особливо важливою є надійна фіксація голови тварини з можливістю її повороту і фіксації у заданому положенні. Також варто відмітити, що фіксація кінцівок експериментальної тварини повинна здійснюватись за допомогою фіксуючих елементів, виконаних з нетравматичного матеріалу, що забезпечить зменшення травмування їх і впливу стресу на тварину в процесі здійснення експерименту, а отже збереже тварину живою і максимально здоровою не лише до завершення одного експерименту, і дозволить використовувати її для подальших експериментів. Поставлена задача вирішують тим, що у відомому пристрої для фіксації експериментальної тварини, що включає основу і елементи фіксації кінцівок, згідно з корисною моделлю, пристрій додатково містить вертикальну опору, горизонтальну балку і утримувач голови тварини, причому вертикальна опора встановлена перпендикулярно до основи і зв'язана з нею нерухомо, горизонтальна балка одним кінцем з'єднана з вертикальною опорою, а на другому її кінці рухомо прикріплений утримувач голови з можливістю його переміщення вздовж горизонтальної балки і обертання навколо її осі, причому вертикальна опора, горизонтальна балка та утримувач голови з'єднані між собою за допомогою фіксуючих елементів, крім того основа виконана із нержавіючої сталі і містить поздовжні канавки, в яких жорстко закріплені елементи фіксації кінцівок тварини, які виконано з нетравматичного матеріалу. Пристрій для фіксації експериментальної тварини пояснюється фігурою, на якій зображений загальний вигляд запропонованого пристрою, де 1 - основа; 2 - поздовжні канавки; 3 - елементи фіксації кінцівок; 4 - вертикальна опора; 5 - горизонтальна балка; 6 - фіксуючий елемент; 7 - утримувач голови; Конструктивно пристрій для фіксації експериментальної тварини складається з основи 1 із нержавіючої сталі і виконаних у ній двох поздовжніх канавок 2, в яких жорстко закріплені елементи фіксації кінцівок 3 тварини, виконаних з нетравматичного матеріалу, вертикальної опори 4, встановленої перпендикулярно до основи 1 і зв'язаної з нею нерухомо, горизонтальної балки 5, з'єднаної з вертикальною опорою 4, двох фіксуючих елементів 6, які з'єднують між собою вертикальну опору 4, горизонтальну балку 5 та утримувач голови 7, який рухомо прикріплений до горизонтальної балки 5. Пристрій для фіксації експериментальної тварини працює наступним чином. Експериментальну тварину вкладають на основу 1 у положення на животі, кінцівки вкладають у елементи фіксації кінцівок 3, у поздовжніх канавках 2 основи 1, якими надійно і нетравматично для тварини здійснюють фіксацію кінцівок. Цим забезпечують максимально нерухоме положення тварини. Горизонтальну балку 5 встановлюють і фіксують одним кінцем до вертикальної опори 4 за допомогою фіксуючого елемента 6 на визначеній висоті, відповідно до розмірів і маси експериментальної тварини. На другому кінці горизонтальної балки 5 рухомо встановлюють утримувач голови 7, який переміщують вздовж неї і повертають навколо її осі, забезпечуючи при цьому надійну фіксацію голови тварини з отриманням максимально зручного 1 UA 85171 U 5 10 15 20 25 30 доступу до органу зору, почергово повертаючи та фіксуючи за допомогою фіксуючого елемента 6 вправо при роботі з правим оком та вліво при роботі з лівим оком. Приклад Експериментальну тварину, зокрема самця кроля породи "Шиншила", масою 2,5 кг, вкладали на основі у положення на животі, при цьому кінцівки тварини розташовували у елементах фіксації кінцівок, якими надійно і нетравматично їх фіксували. Цим забезпечили максимально нерухоме положення тварини. Горизонтальну балку встановили та зафіксували одним кінцем до вертикальної опори за допомогою фіксуючого елемента на визначеній висоті, відповідно до висоти кроля у лежачому положенні. Утримувач голови спочатку розмістили за вухами тварини і повернули ним голову кроля вправо та зафіксували її у зручному положенні для експериментальних маніпуляцій на правому оці, а потім перемістили утримувач голови вздовж горизонтальної балки та з'єднали його з нею за допомогою фіксуючого елемента, забезпечуючи при цьому надійну фіксацію голови тварини з отриманням максимально зручного доступу до органу зору. Потім виконали інстиляційну епібульбарну анестезію 0,5 % розчином алкаїну та ретробульбарну анестезію 2 % розчином лідокаїну. В зручному для експериментатора положенні моделювали непроникаюче поранення рогівки за допомогою кератома діаметром 7,0 мм з наступним висіканням епітелію та поверхневих шарів строми стерильним одноразовим офтальмологічним скальпелем. Далі здійснили хірургічну корекцію травми рогівки кроля ксенокератоімплантатом, провели інстиляцію розчину антибіотика в кон'юнктивальну порожнину. Звільнення тварини після завершення експерименту здійснили наступним чином: спочатку звільнили його голову, потім задні і тоді передні кінцівки відповідно. Надалі, експериментальну тварину утримували в умовах віварію для подальшого вивчення особливостей патогенезу травми рогівки. Таким чином, запропонований пристрій забезпечує надійну та зручну фіксацію експериментальної тварини при моделюванні патологічних процесів та виконанні хірургічної корекції на органі зору і може бути використаний в експериментальній медицині. Джерело інформації: Патент № 25535, МПК: А61В 17/00, Пристрій для фіксації піддослідної тварини (щура) / Кирик В. М. / з. № u 200805978, Заявлено 07.05.2008, Державна Установа "Інститут генетичної та регенеративної медицини Академії медичних наук України", Опубл. 25.09.2008, Бюл. № 18. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Пристрій для фіксації експериментальної тварини, що містить основу і елементи фіксації кінцівок, який відрізняється тим, що пристрій додатково містить вертикальну опору, горизонтальну балку і утримувач голови тварини, причому вертикальна опора встановлена перпендикулярно до основи і зв'язана з нею нерухомо, горизонтальна балка одним кінцем з'єднана з вертикальною опорою, а на другому її кінці рухомо прикріплений утримувач голови з можливістю його переміщення вздовж горизонтальної балки і обертання навколо її осі, причому вертикальна опора, горизонтальна балка та утримувач голови з'єднані між собою за допомогою фіксуючих елементів, крім того основа містить поздовжні канавки, в яких жорстко закріплені елементи фіксації кінцівок тварини. 2. Пристрій за п. 1, який відрізняється тим, що основа виконана із нержавіючої сталі, а елементи фіксації виконано з нетравматичного матеріалу. 2 UA 85171 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
