Судинний стент
Номер патенту: 85386
Опубліковано: 25.11.2013
Автори: Лазаренко Олег Миколайович, Сергейчук Олег Васильович
Формула / Реферат

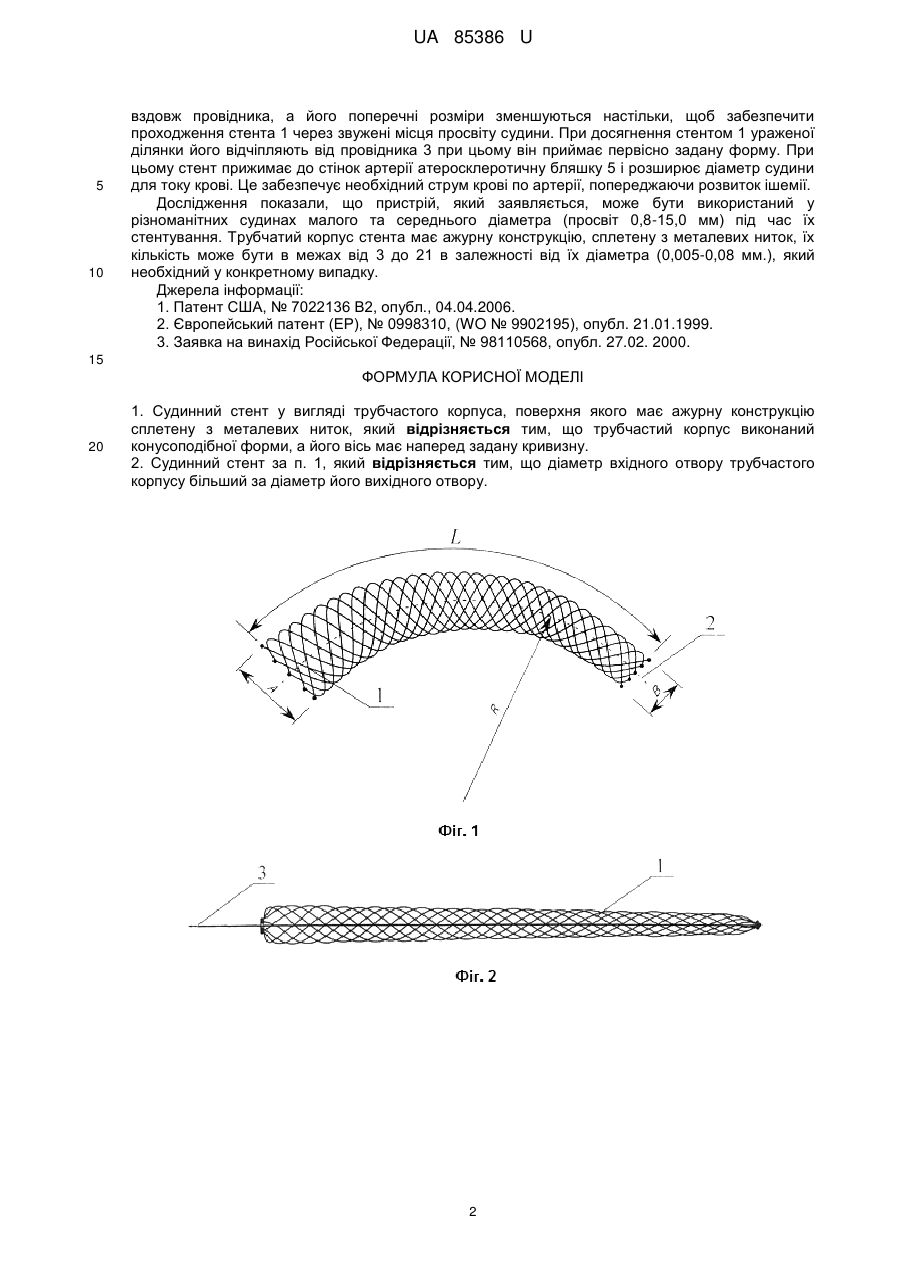

1. Судинний стент у вигляді трубчастого корпуса, поверхня якого має ажурну конструкцію сплетену з металевих ниток, який відрізняється тим, що трубчастий корпус виконаний конусоподібної форми, а його вісь має наперед задану кривизну.
2. Судинний стент за п. 1, який відрізняється тим, що діаметр вхідного отвору трубчастого корпусу більший за діаметр його вихідного отвору.
Текст

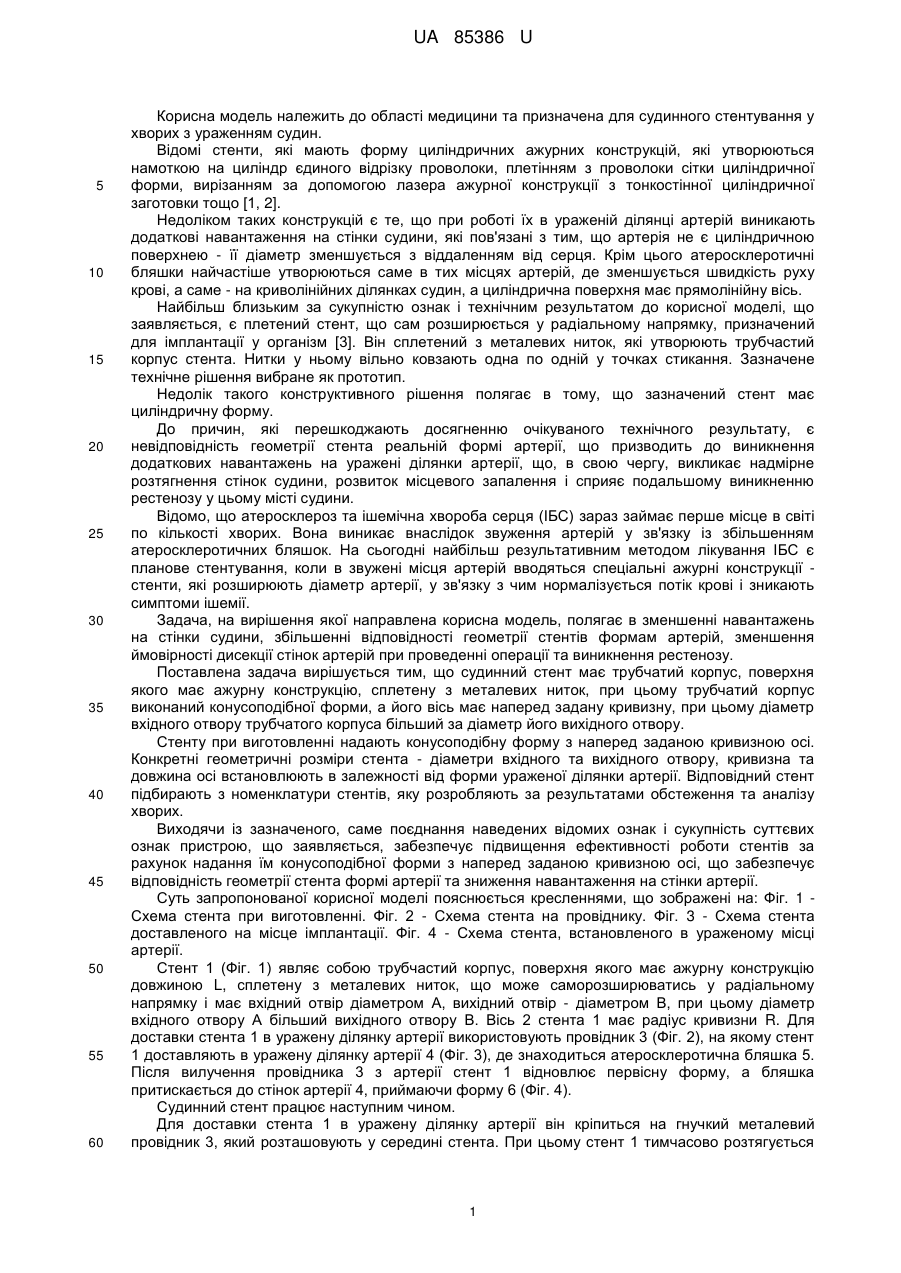

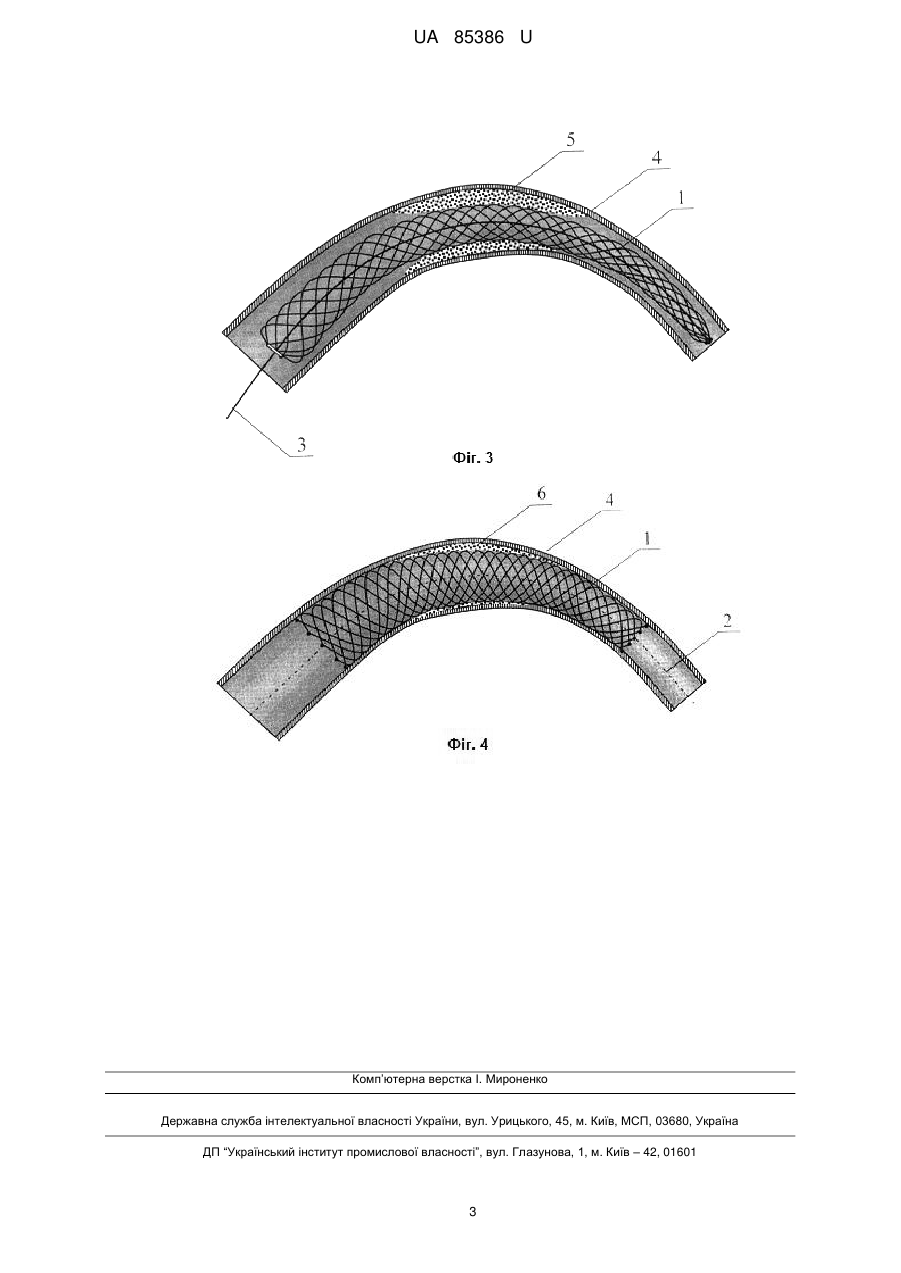

Реферат: Судинний стент у вигляді трубчастого корпуса, поверхня якого має ажурну конструкцію, сплетену з металевих ниток. Трубчастий корпус виконаний конусоподібної форми, а його вісь має наперед задану кривизну. UA 85386 U (12) UA 85386 U UA 85386 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області медицини та призначена для судинного стентування у хворих з ураженням судин. Відомі стенти, які мають форму циліндричних ажурних конструкцій, які утворюються намоткою на циліндр єдиного відрізку проволоки, плетінням з проволоки сітки циліндричної форми, вирізанням за допомогою лазера ажурної конструкції з тонкостінної циліндричної заготовки тощо [1, 2]. Недоліком таких конструкцій є те, що при роботі їх в ураженій ділянці артерій виникають додаткові навантаження на стінки судини, які пов'язані з тим, що артерія не є циліндричною поверхнею - її діаметр зменшується з віддаленням від серця. Крім цього атеросклеротичні бляшки найчастіше утворюються саме в тих місцях артерій, де зменшується швидкість руху крові, а саме - на криволінійних ділянках судин, а циліндрична поверхня має прямолінійну вісь. Найбільш близьким за сукупністю ознак і технічним результатом до корисної моделі, що заявляється, є плетений стент, що сам розширюється у радіальному напрямку, призначений для імплантації у організм [3]. Він сплетений з металевих ниток, які утворюють трубчастий корпус стента. Нитки у ньому вільно ковзають одна по одній у точках стикання. Зазначене технічне рішення вибране як прототип. Недолік такого конструктивного рішення полягає в тому, що зазначений стент має циліндричну форму. До причин, які перешкоджають досягненню очікуваного технічного результату, є невідповідність геометрії стента реальній формі артерії, що призводить до виникнення додаткових навантажень на уражені ділянки артерії, що, в свою чергу, викликає надмірне розтягнення стінок судини, розвиток місцевого запалення і сприяє подальшому виникненню рестенозу у цьому місті судини. Відомо, що атеросклероз та ішемічна хвороба серця (ІБС) зараз займає перше місце в світі по кількості хворих. Вона виникає внаслідок звуження артерій у зв'язку із збільшенням атеросклеротичних бляшок. На сьогодні найбільш результативним методом лікування ІБС є планове стентування, коли в звужені місця артерій вводяться спеціальні ажурні конструкції стенти, які розширюють діаметр артерії, у зв'язку з чим нормалізується потік крові і зникають симптоми ішемії. Задача, на вирішення якої направлена корисна модель, полягає в зменшенні навантажень на стінки судини, збільшенні відповідності геометрії стентів формам артерій, зменшення ймовірності дисекції стінок артерій при проведенні операції та виникнення рестенозу. Поставлена задача вирішується тим, що судинний стент має трубчатий корпус, поверхня якого має ажурну конструкцію, сплетену з металевих ниток, при цьому трубчатий корпус виконаний конусоподібної форми, а його вісь має наперед задану кривизну, при цьому діаметр вхідного отвору трубчатого корпуса більший за діаметр його вихідного отвору. Стенту при виготовленні надають конусоподібну форму з наперед заданою кривизною осі. Конкретні геометричні розміри стента - діаметри вхідного та вихідного отвору, кривизна та довжина осі встановлюють в залежності від форми ураженої ділянки артерії. Відповідний стент підбирають з номенклатури стентів, яку розробляють за результатами обстеження та аналізу хворих. Виходячи із зазначеного, саме поєднання наведених відомих ознак і сукупність суттєвих ознак пристрою, що заявляється, забезпечує підвищення ефективності роботи стентів за рахунок надання їм конусоподібної форми з наперед заданою кривизною осі, що забезпечує відповідність геометрії стента формі артерії та зниження навантаження на стінки артерії. Суть запропонованої корисної моделі пояснюється кресленнями, що зображені на: Фіг. 1 Схема стента при виготовленні. Фіг. 2 - Схема стента на провіднику. Фіг. 3 - Схема стента доставленого на місце імплантації. Фіг. 4 - Схема стента, встановленого в ураженому місці артерії. Стент 1 (Фіг. 1) являє собою трубчастий корпус, поверхня якого має ажурну конструкцію довжиною L, сплетену з металевих ниток, що може саморозширюватись у радіальному напрямку і має вхідний отвір діаметром А, вихідний отвір - діаметром В, при цьому діаметр вхідного отвору А більший вихідного отвору В. Вісь 2 стента 1 має радіус кривизни R. Для доставки стента 1 в уражену ділянку артерії використовують провідник 3 (Фіг. 2), на якому стент 1 доставляють в уражену ділянку артерії 4 (Фіг. 3), де знаходиться атеросклеротична бляшка 5. Після вилучення провідника 3 з артерії стент 1 відновлює первісну форму, а бляшка притискається до стінок артерії 4, приймаючи форму 6 (Фіг. 4). Судинний стент працює наступним чином. Для доставки стента 1 в уражену ділянку артерії він кріпиться на гнучкий металевий провідник 3, який розташовують у середині стента. При цьому стент 1 тимчасово розтягується 1 UA 85386 U 5 10 вздовж провідника, а його поперечні розміри зменшуються настільки, щоб забезпечити проходження стента 1 через звужені місця просвіту судини. При досягнення стентом 1 ураженої ділянки його відчіпляють від провідника 3 при цьому він приймає первісно задану форму. При цьому стент прижимає до стінок артерії атеросклеротичну бляшку 5 і розширює діаметр судини для току крові. Це забезпечує необхідний струм крові по артерії, попереджаючи розвиток ішемії. Дослідження показали, що пристрій, який заявляється, може бути використаний у різноманітних судинах малого та середнього діаметра (просвіт 0,8-15,0 мм) під час їх стентування. Трубчатий корпус стента має ажурну конструкцію, сплетену з металевих ниток, їх кількість може бути в межах від 3 до 21 в залежності від їх діаметра (0,005-0,08 мм.), який необхідний у конкретному випадку. Джерела інформації: 1. Патент США, № 7022136 В2, опубл., 04.04.2006. 2. Європейський патент (ЕР), № 0998310, (WO № 9902195), опубл. 21.01.1999. 3. Заявка на винахід Російської Федерації, № 98110568, опубл. 27.02. 2000. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 1. Судинний стент у вигляді трубчастого корпуса, поверхня якого має ажурну конструкцію сплетену з металевих ниток, який відрізняється тим, що трубчастий корпус виконаний конусоподібної форми, а його вісь має наперед задану кривизну. 2. Судинний стент за п. 1, який відрізняється тим, що діаметр вхідного отвору трубчастого корпусу більший за діаметр його вихідного отвору. 2 UA 85386 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
