Регулятор напруги змінного струму

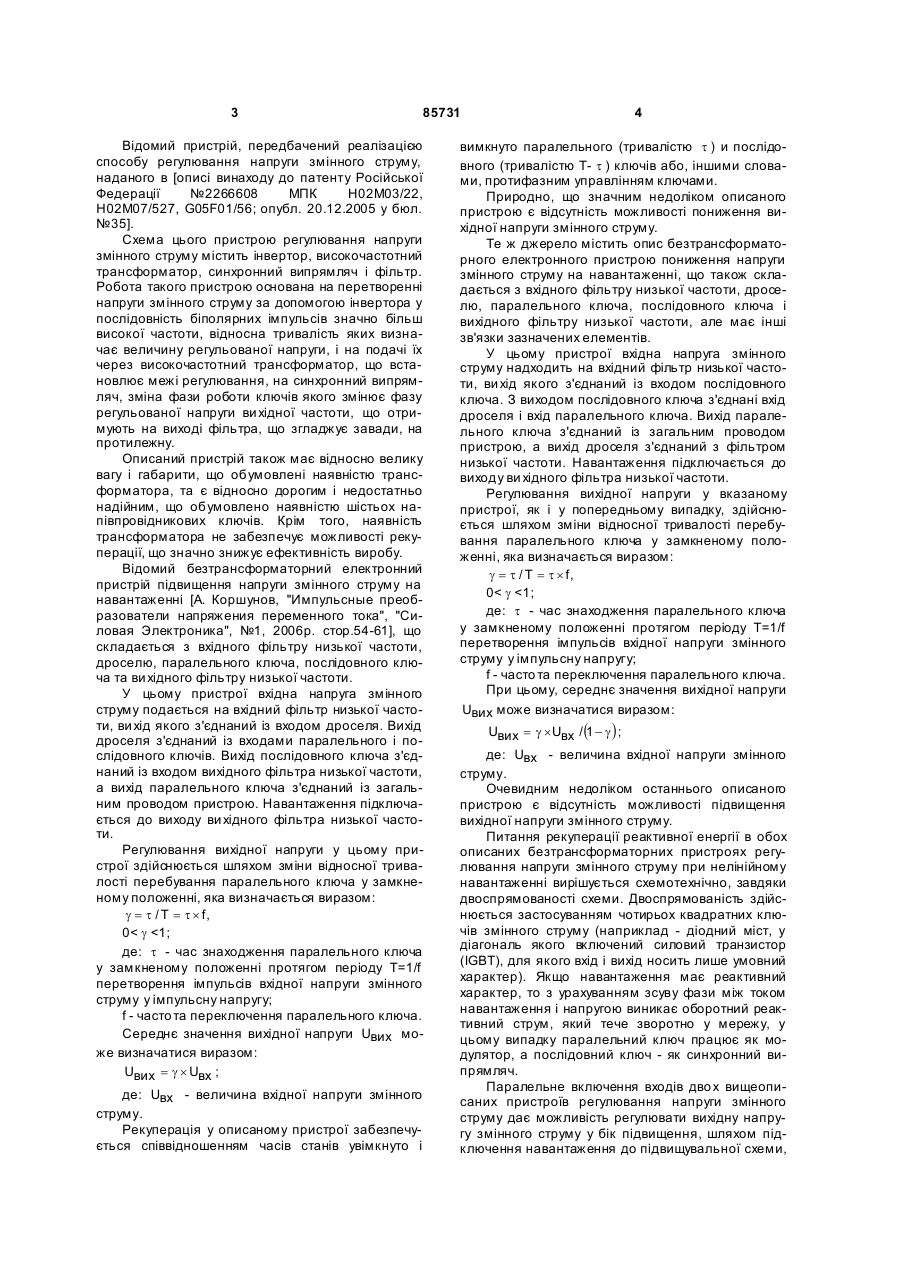

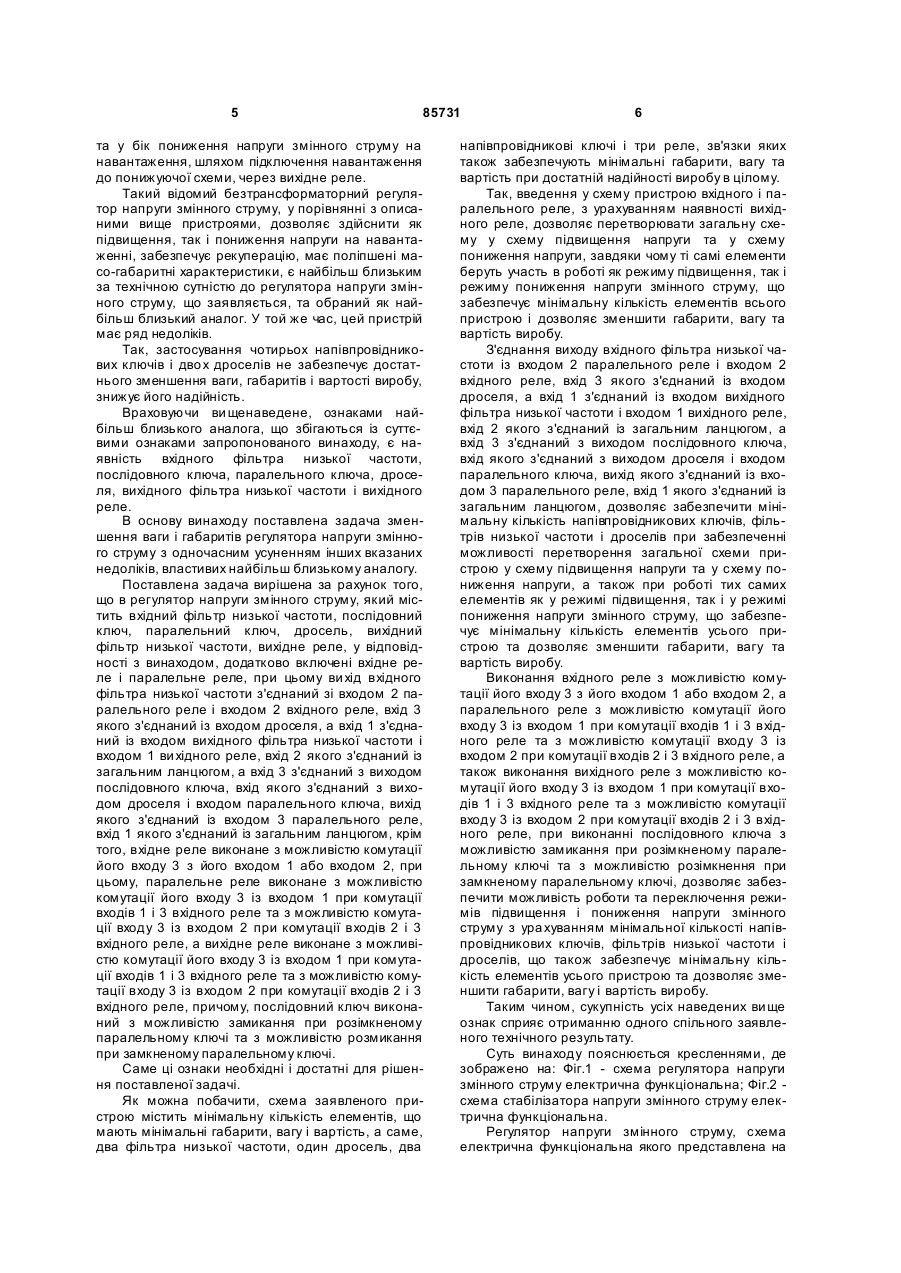

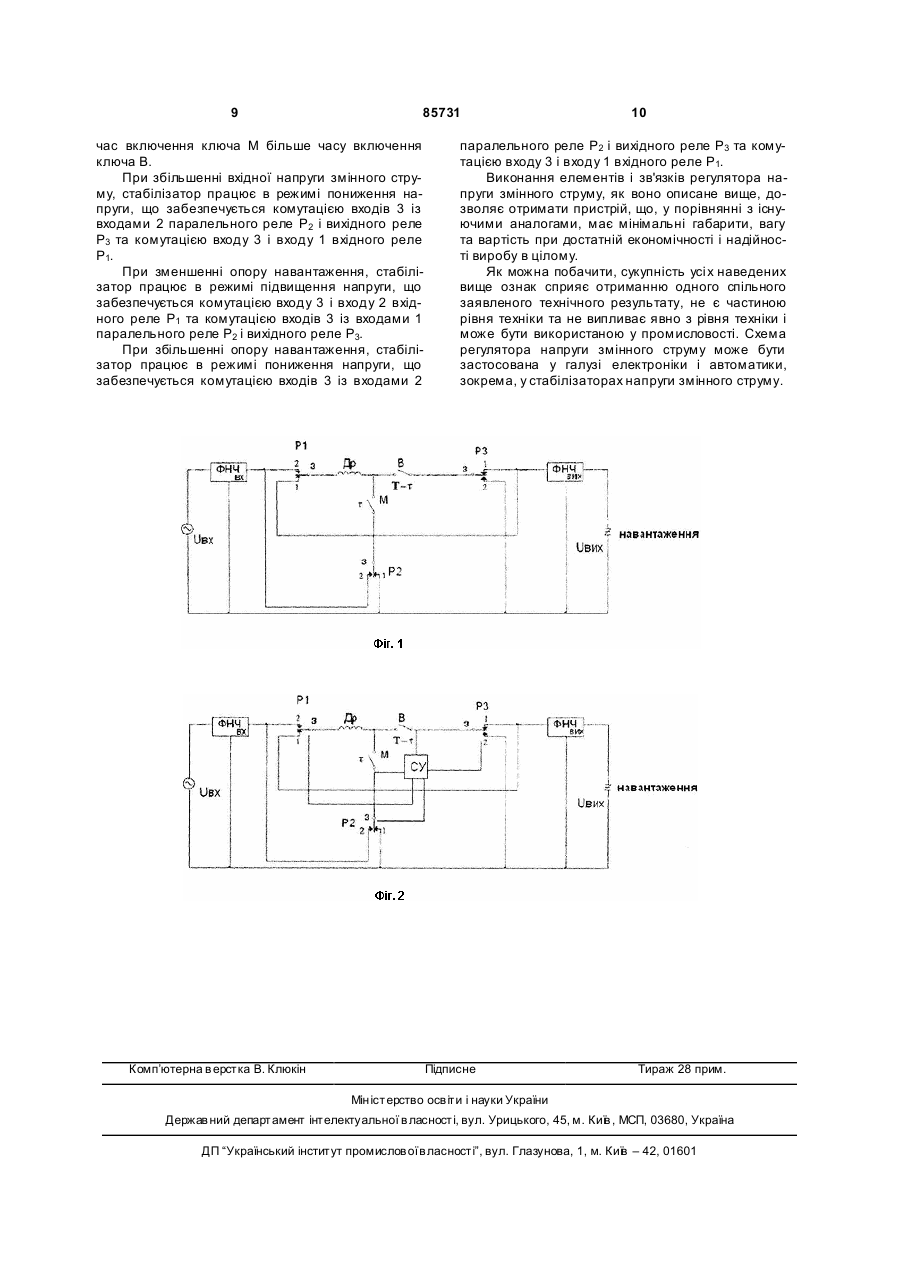

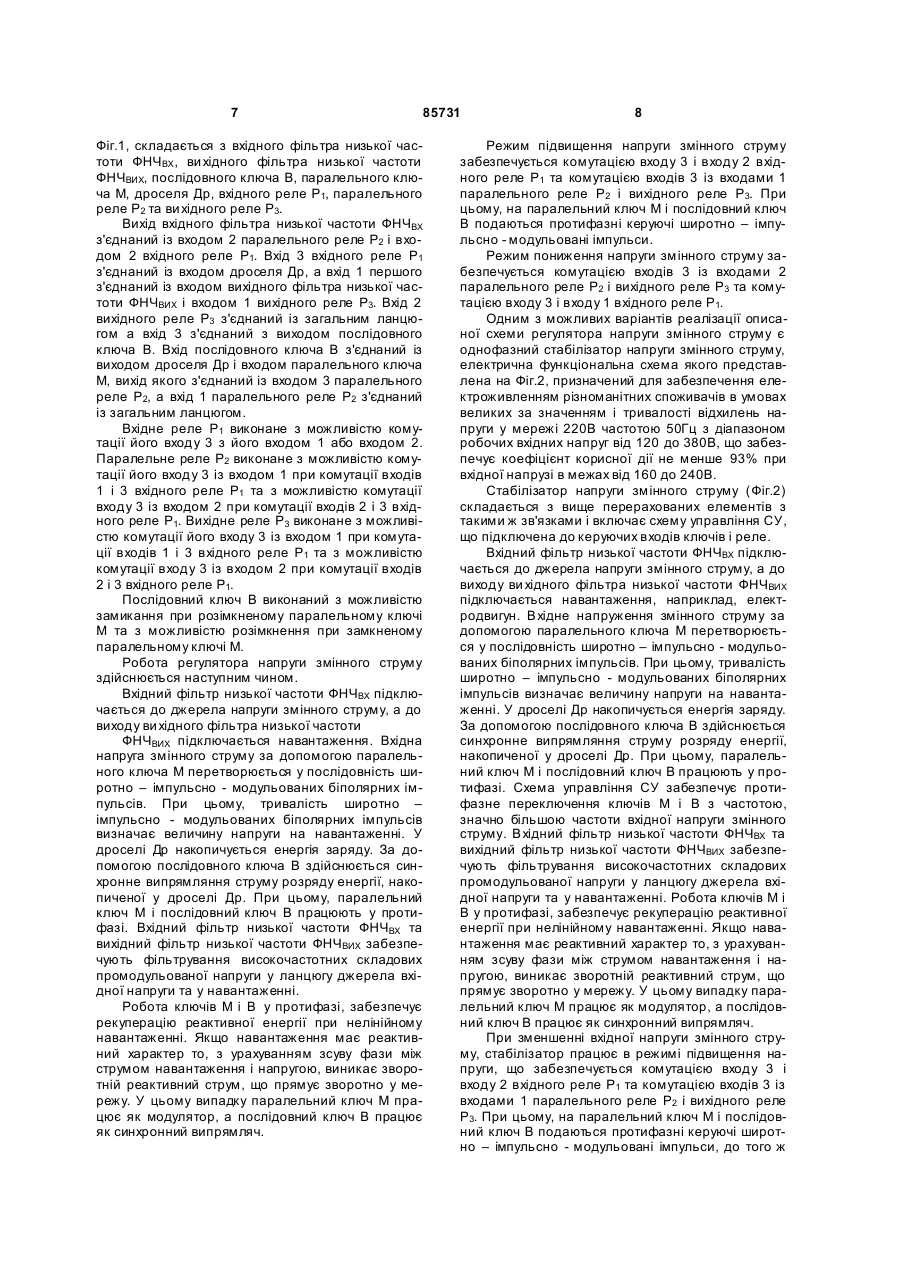

Регулятор напруги змінного струму, який містить вхідний фільтр низької частоти, послідовний ключ, паралельний ключ, дросель, вихідний фільтр низької частоти, ви хідне реле, який відрізняється тим, що додатково містить вхідне реле і паралельне реле, при цьому вихід вхідного фільтра низької частоти з'єднаний із другим входом паралельного реле і другим входом вхідного реле, третій вхід якого з'єднаний із входом дроселя, а перший вхід з'єднаний із входом вихідного фільт C2 2 (19) 1 3 85731 Відомий пристрій, передбачений реалізацією способу регулювання напруги змінного струму, наданого в [описі винаходу до патенту Російської Федерації №2266608 МПК Н02М03/22, Н02М07/527, G05F01/56; опубл. 20.12.2005 у бюл. №35]. Схема цього пристрою регулювання напруги змінного струму містить інвертор, високочастотний трансформатор, синхронний випрямляч і фільтр. Робота такого пристрою основана на перетворенні напруги змінного струму за допомогою інвертора у послідовність біполярних імпульсів значно більш високої частоти, відносна тривалість яких визначає величину регульованої напруги, і на подачі їх через високочастотний трансформатор, що встановлює межі регулювання, на синхронний випрямляч, зміна фази роботи ключів якого змінює фазу регульованої напруги ви хідної частоти, що отримують на виході фільтра, що згладжує завади, на протилежну. Описаний пристрій також має відносно велику вагу і габарити, що обумовлені наявністю трансформатора, та є відносно дорогим і недостатньо надійним, що обумовлено наявністю шістьох напівпровідникових ключів. Крім того, наявність трансформатора не забезпечує можливості рекуперації, що значно знижує ефективність виробу. Відомий безтрансформаторний електронний пристрій підвищення напруги змінного струму на навантаженні [А. Коршунов, "Импульсные преобразователи напряжения переменного тока", "Силовая Электроника", №1, 2006р. стор.54-61], що складається з вхідного фільтру низької частоти, дроселю, паралельного ключа, послідовного ключа та ви хідного фільтру низької частоти. У цьому пристрої вхідна напруга змінного струму подається на вхідний фільтр низької частоти, ви хід якого з'єднаний із входом дроселя. Вихід дроселя з'єднаний із входами паралельного і послідовного ключів. Вихід послідовного ключа з'єднаний із входом вихідного фільтра низької частоти, а вихід паралельного ключа з'єднаний із загальним проводом пристрою. Навантаження підключається до виходу ви хідного фільтра низької частоти. Регулювання вихідної напруги у цьому пристрої здійснюється шляхом зміни відносної тривалості перебування паралельного ключа у замкненому положенні, яка визначається виразом: g = t / T = t ´ f, 0< g
