Спосіб регулювання величини напруги змінного струму
Номер патенту: 28297
Опубліковано: 10.12.2007
Автори: Богачев Олександр Миколайович, Мицкевич Олександр Сергійович, Калугін Віталій Володимирович, Костенко Костянтин Федорович
Формула / Реферат
Спосіб регулювання величини напруги змінного струму, за яким здійснюють перетворення напруги у послідовність біполярних імпульсів значно більш високої частоти відносно частоти вхідної напруги змінного струму, тривалість яких визначає величину напруги, що регулюється, а зазначене перетворення здійснюють шляхом протифазного замикання і розмикання двох ключів, який відрізняється тим, що напругу змінного струму подають на вхід 2 паралельного реле і на вхід 2 вхідного реле, вхід 3 якого з'єднаний із входом дроселя, а вхід 1 з'єднаний із входом 1 вихідного реле, вхід 2 якого з'єднаний із загальним ланцюгом, а вхід 3 з'єднаний з виходом послідовного ключа, вхід якого з'єднаний з виходом дроселя і входом паралельного ключа, вихід якого з'єднаний із входом 3 паралельного реле, вхід 1 якого з'єднаний із загальним ланцюгом, а навантаження підключають до входу 1 вихідного реле, при цьому для підвищення величини напруги змінного струму комутують вхід 3 із входом 2 вхідного реле, вхід 3 - із входом 1 паралельного реле і вхід 3 - із входом 1 вихідного реле, а для пониження величини напруги змінного струму комутують вхід 3 із входом 1 вхідного реле, вхід 3 - із входом 2 паралельного реле і вхід 3 - із входом 2 вихідного реле.
Текст

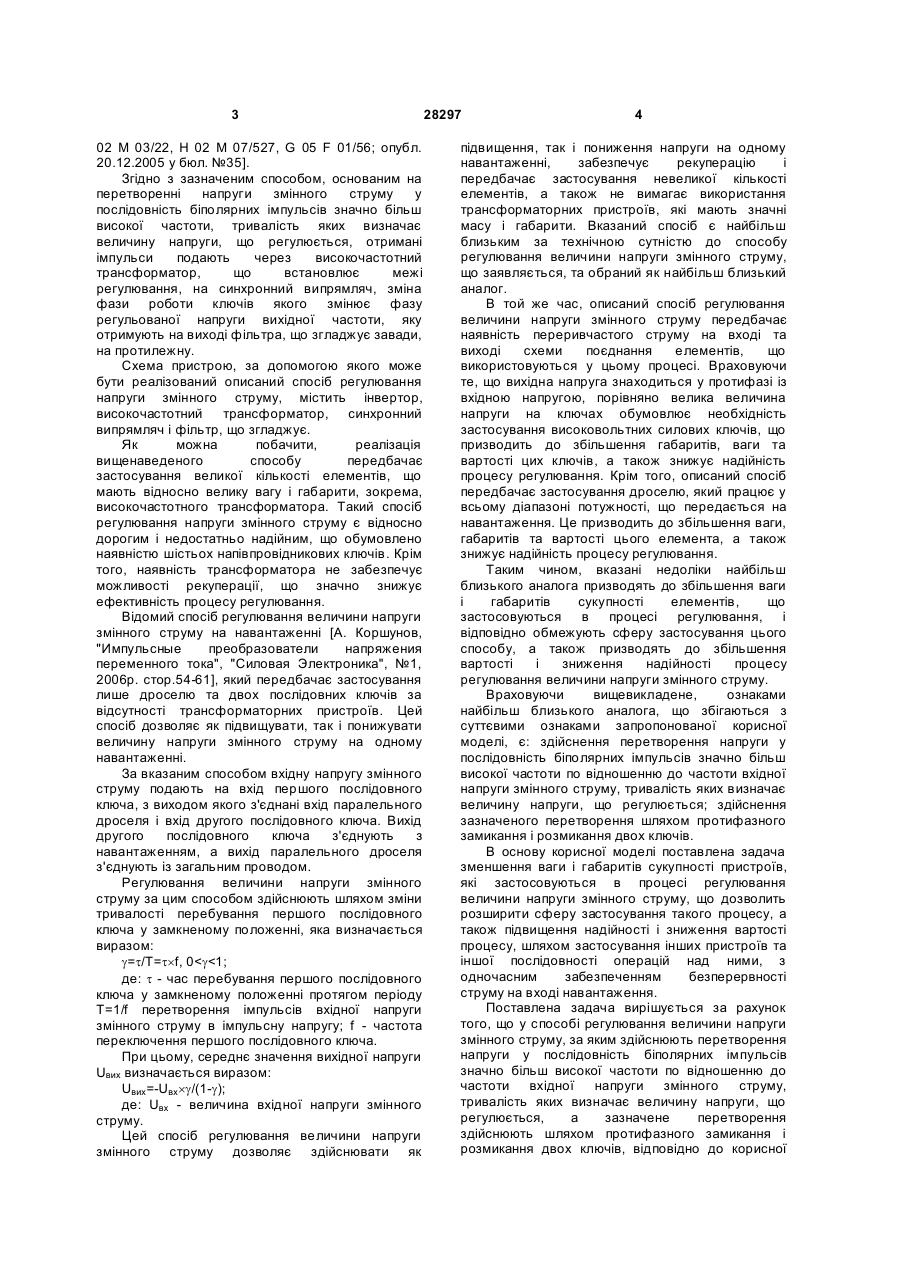

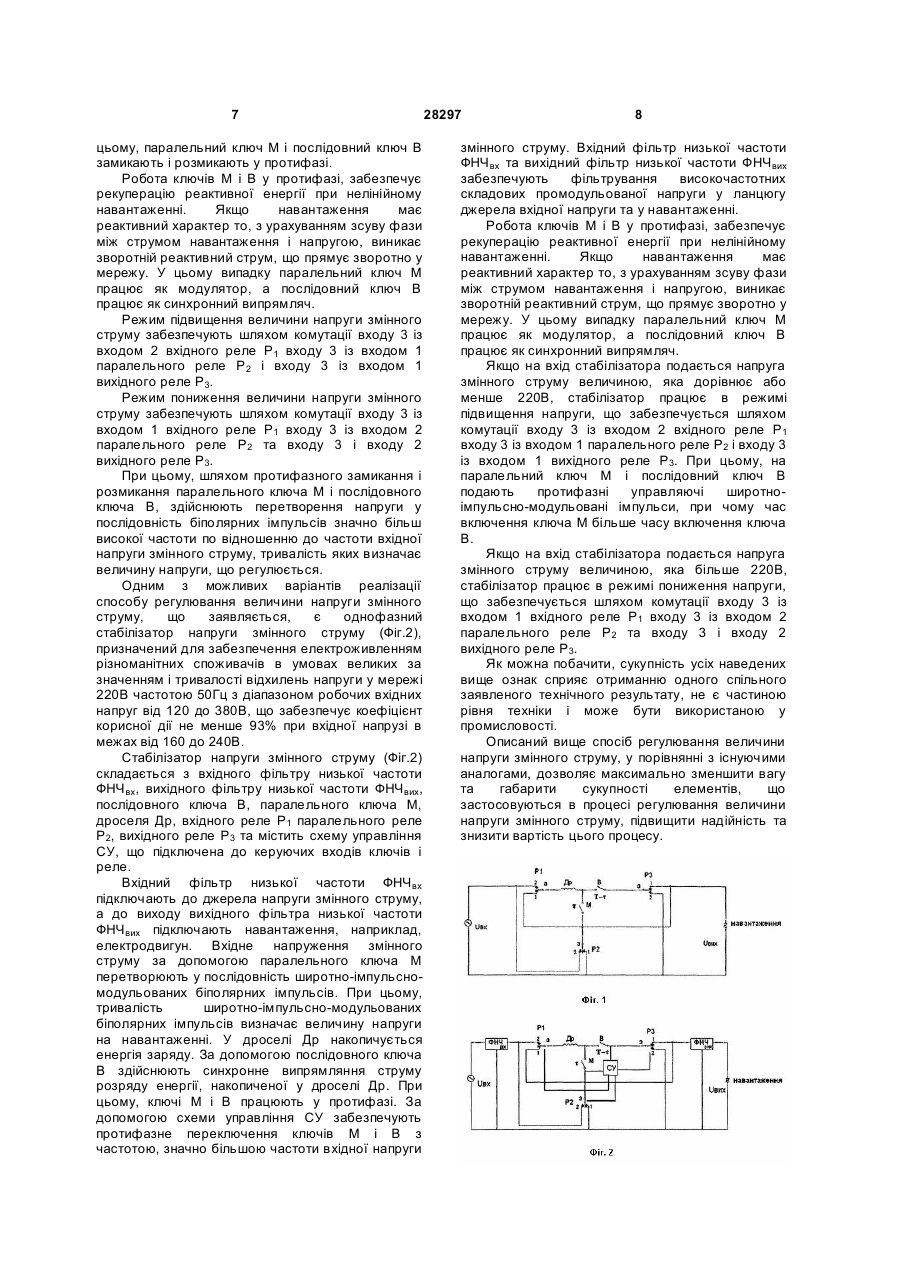

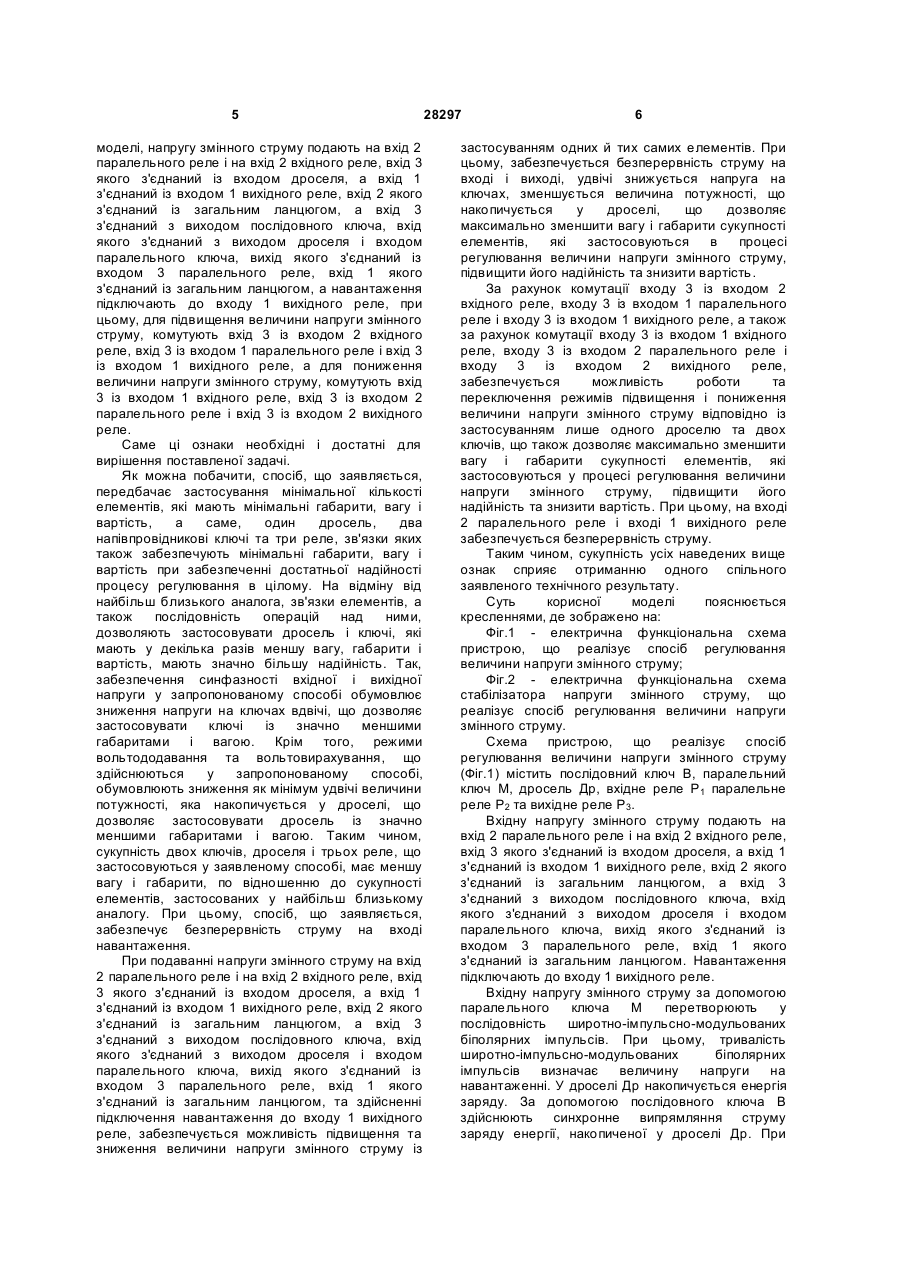

Спосіб регулювання величини напруги змінного струму, за яким здійснюють перетворення напруги у послідовність біполярних імпульсів значно більш високої частоти відносно частоти вхідної напруги змінного струму, тривалість яких визначає величину напруги, що регулюється, а зазначене перетворення здійснюють шляхом протифазного замикання і розмикання двох 3 02 М 03/22, Н 02 М 07/527, G 05 F 01/56; опубл. 20.12.2005 у бюл. №35]. Згідно з зазначеним способом, основаним на перетворенні напруги змінного струму у послідовність біполярних імпульсів значно більш високої частоти, тривалість яких визначає величину напруги, що регулюється, отримані імпульси подають через високочастотний трансформатор, що встановлює межі регулювання, на синхронний випрямляч, зміна фази роботи ключів якого змінює фазу регульованої напруги вихідної частоти, яку отримують на виході фільтра, що згладжує завади, на протилежну. Схема пристрою, за допомогою якого може бути реалізований описаний спосіб регулювання напруги змінного струму, містить інвертор, високочастотний трансформатор, синхронний випрямляч і фільтр, що згладжує. Як можна побачити, реалізація вищенаведеного способу передбачає застосування великої кількості елементів, що мають відносно велику вагу і габарити, зокрема, високочастотного трансформатора. Такий спосіб регулювання напруги змінного струму є відносно дорогим і недостатньо надійним, що обумовлено наявністю шістьох напівпровідникових ключів. Крім того, наявність трансформатора не забезпечує можливості рекуперації, що значно знижує ефективність процесу регулювання. Відомий спосіб регулювання величини напруги змінного струму на навантаженні [А. Коршунов, "Импульсные преобразователи напряжения переменного тока", "Силовая Электроника", №1, 2006р. стор.54-61], який передбачає застосування лише дроселю та двох послідовних ключів за відсутності трансформаторних пристроїв. Цей спосіб дозволяє як підвищувати, так і понижувати величину напруги змінного струму на одному навантаженні. За вказаним способом вхідну напругу змінного струму подають на вхід першого послідовного ключа, з виходом якого з'єднані вхід паралельного дроселя і вхід другого послідовного ключа. Вихід другого послідовного ключа з'єднують з навантаженням, а вихід паралельного дроселя з'єднують із загальним проводом. Регулювання величини напруги змінного струму за цим способом здійснюють шляхом зміни тривалості перебування першого послідовного ключа у замкненому положенні, яка визначається виразом: g=t/T=t´f, 0
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for control of value of alternating voltage
Автори англійськоюBohachev Oleksandr Mykolaiovych, Kaluhin Vitalii Volodymyrovych, Kostenko Kostiantyn Fedorovych, Mytskevych Oleksandr Serhiiovych
Назва патенту російськоюСпособ регулирования величины напряжения переменного тока
Автори російськоюБогачев Александр Николаевич, Калугин Виталий Владимирович, Костенко Костантин Федорович, Мицкевич Александр Сергеевич
МПК / Мітки
МПК: H02M 5/02
Мітки: напруги, величини, струму, змінного, спосіб, регулювання
