Пластифікуюча комплексна добавка

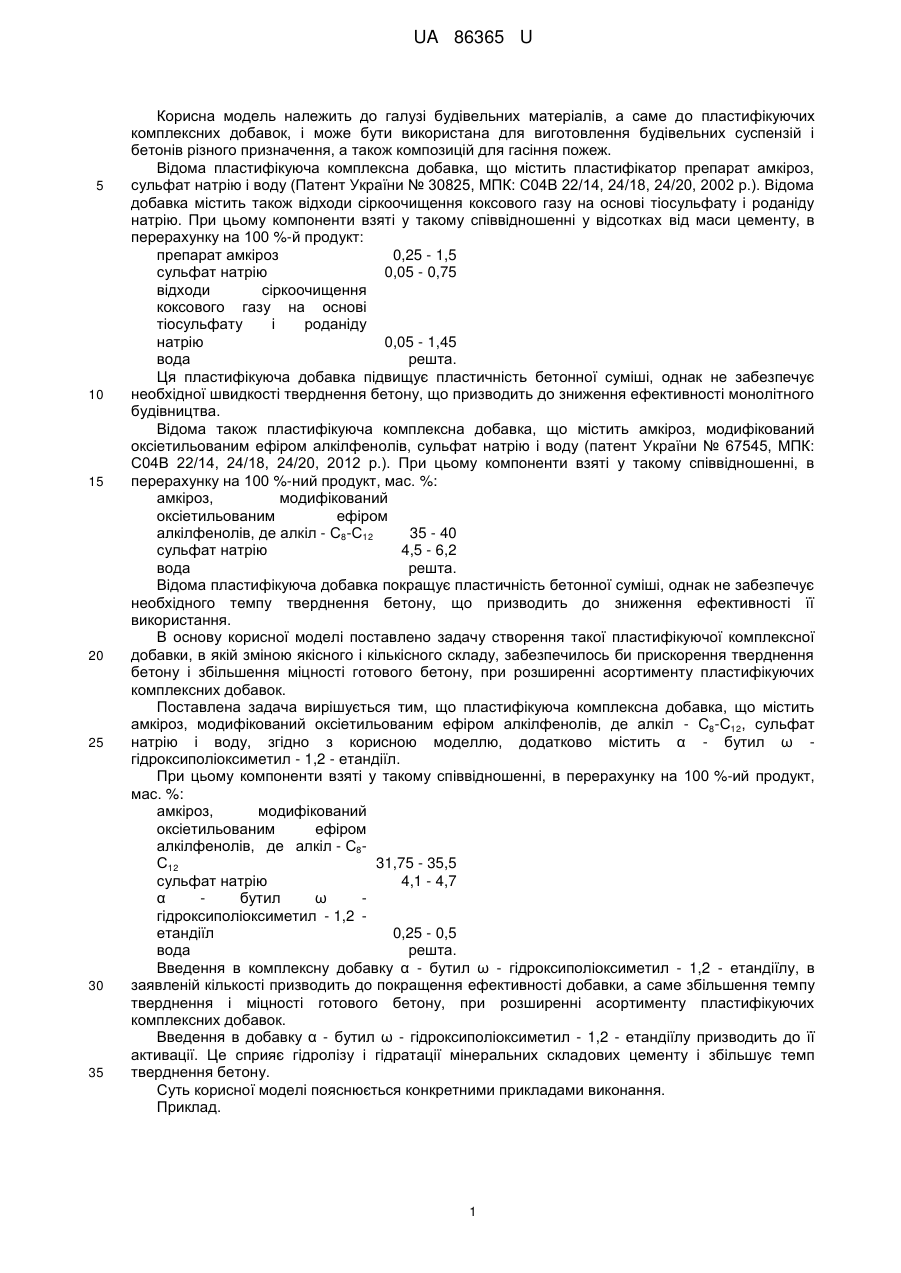

Реферат: Пластифікуюча комплексна добавка містить амкіроз, модифікований оксіетильованим ефіром алкілфенолів, де алкіл-C8-C12, сульфат натрію, α-бутил-ω-гідроксиполіоксиметил-1,2-етандіїл та воду. UA 86365 U (54) ПЛАСТИФІКУЮЧА КОМПЛЕКСНА ДОБАВКА UA 86365 U UA 86365 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівельних матеріалів, а саме до пластифікуючих комплексних добавок, і може бути використана для виготовлення будівельних суспензій і бетонів різного призначення, а також композицій для гасіння пожеж. Відома пластифікуюча комплексна добавка, що містить пластифікатор препарат амкіроз, сульфат натрію і воду (Патент України № 30825, МПК: С04В 22/14, 24/18, 24/20, 2002 p.). Відома добавка містить також відходи сіркоочищення коксового газу на основі тіосульфату і роданіду натрію. При цьому компоненти взяті у такому співвідношенні у відсотках від маси цементу, в перерахунку на 100 %-й продукт: препарат амкіроз 0,25 - 1,5 сульфат натрію 0,05 - 0,75 відходи сіркоочищення коксового газу на основі тіосульфату і роданіду натрію 0,05 - 1,45 вода решта. Ця пластифікуюча добавка підвищує пластичність бетонної суміші, однак не забезпечує необхідної швидкості тверднення бетону, що призводить до зниження ефективності монолітного будівництва. Відома також пластифікуюча комплексна добавка, що містить амкіроз, модифікований оксіетильованим ефіром алкілфенолів, сульфат натрію і воду (патент України № 67545, МПК: С04В 22/14, 24/18, 24/20, 2012 р.). При цьому компоненти взяті у такому співвідношенні, в перерахунку на 100 %-ний продукт, мас. %: амкіроз, модифікований оксіетильованим ефіром алкілфенолів, де алкіл - С8-С12 35 - 40 сульфат натрію 4,5 - 6,2 вода решта. Відома пластифікуюча добавка покращує пластичність бетонної суміші, однак не забезпечує необхідного темпу тверднення бетону, що призводить до зниження ефективності її використання. В основу корисної моделі поставлено задачу створення такої пластифікуючої комплексної добавки, в якій зміною якісного і кількісного складу, забезпечилось би прискорення тверднення бетону і збільшення міцності готового бетону, при розширенні асортименту пластифікуючих комплексних добавок. Поставлена задача вирішується тим, що пластифікуюча комплексна добавка, що містить амкіроз, модифікований оксіетильованим ефіром алкілфенолів, де алкіл - С8-С12, сульфат натрію і воду, згідно з корисною моделлю, додатково містить α - бутил ω гідроксиполіоксиметил - 1,2 - етандіїл. При цьому компоненти взяті у такому співвідношенні, в перерахунку на 100 %-ий продукт, мас. %: амкіроз, модифікований оксіетильованим ефіром алкілфенолів, де алкіл - С8С12 31,75 - 35,5 сульфат натрію 4,1 - 4,7 α бутил ω гідроксиполіоксиметил - 1,2 етандіїл 0,25 - 0,5 вода решта. Введення в комплексну добавку α - бутил ω - гідроксиполіоксиметил - 1,2 - етандіїлу, в заявленій кількості призводить до покращення ефективності добавки, а саме збільшення темпу тверднення і міцності готового бетону, при розширенні асортименту пластифікуючих комплексних добавок. Введення в добавку α - бутил ω - гідроксиполіоксиметил - 1,2 - етандіїлу призводить до її активації. Це сприяє гідролізу і гідратації мінеральних складових цементу і збільшує темп тверднення бетону. Суть корисної моделі пояснюється конкретними прикладами виконання. Приклад. 1 UA 86365 U 5 10 15 20 25 Готують бетонні суміші контрольного (без добавки) та експериментальних складів з використанням амкірозу, модифікованого оксіетильованим ефіром алкілфенолів, де алкіл - C8C12, і α - бутил ω - гідроксиполіоксиметил - 1,2 - етандіїлу. Пластифікуюча комплексна добавка досліджена із різним співвідношенням компонентів, як в межах, так і поза межами їх витрат, згідно з заявленим складом. Витрати добавок складали 0,6 % від маси цементу. Зразки бетону виготовляють та зберігають для тверднення згідно з вимогами стандарту ДСТУ Б В.2.7-69-98 в ідентичних нормальних умовах (температура навколишнього повітря (20±5)°С). Відповідно до вимог ДСТУ Б В.2.7-69-98 ефективність добавок, які прискорюють тверднення бетону, оцінювали за збільшенням швидкості тверднення бетону з запропонованою добавкою у порівнянні зі швидкістю тверднення бетону контрольного складу. Швидкість тверднення бетону визначали приростом його міцності на стиск у віці 3, 7, 28 та 56 діб. Міцність на стиск бетонів визначали за ГОСТ 10180-90. Приріст міцності експериментальних зразків бетону і бетону контрольного складу (без добавки) визначали за формулою: R  Re  Rk   100 / Rk , де Re - міцність бетону на стиск експериментальних складів, МПа; Rk - міцність бетону на стиск контрольного складу, МПа. У таблиці наведено дані по приросту міцності на стиск бетону у віці 3, 7, 28 і 56 діб, виготовленого з використанням запропонованих складів. Порівняльний аналіз даних таблиці показує, що запропонована комплексна добавка в заявлених межах забезпечує збільшення темпу тверднення бетону. Аналіз експериментальних даних показує, що використання заявленої комплексної добавки на основі модифікованого амкірозу і пропінолу Б 400, в порівнянні з найближчим аналогом (дослід 7), призводить до різкого збільшення темпу тверднення бетону (досліди 1-5), що дозволяє покращити якість бетону або знизити його собівартість. Приріст міцності бетону на стиск в перші 7 діб його тверднення складає 132,1-170,4 %, в 28 діб - 64,4-80,9 %. 30 Таблиця Вплив складу пластифікуючої комплексної добавки на приріст міцності на стиск бетону Склад пластифікуючої комплексної добавки, мас. % № п/п 1 2 3 4 5 6 7 8 Аналог 35 α -бутил ω Модифікований Сульфат Вода, гідроксиполіоксиметил амкіроз натрію до - 1,2 - етандіїл 35,5 4,7 0,5 100 34,5 4,57 0,4 100 34,0 4,51 0,5 100 32,5 4,3 0,3 100 31,75 4,2 0,25 100 38,0 4,8 0,6 100 30,0 4,1 0,2 100 32,5 Приріст міцності на стиск бетону у віці, %% 3 діб 7 діб 28 діб 56 діб 137,5 130,6 126,1 124,0 122,2 138,1 101,3 170,4 140,3 135,1 132,1 126,1 172,3 122,0 80,9 72,4 68,1 64,4 61,3 81,1 52,1 66,9 62,4 60,5 59,6 58,4 67,2 43,2 94,3 121,3 46,11 42,1 Зміна процентного співвідношення компонентів в складі запропонованої комплексної добавки призводить до зміни швидкості тверднення бетону. Зниження вмісту модифікованого амкірозу, α - бутил ω - гідроксиполіоксиметил - 1,2 етандіїлу або сульфату натрію нижче заявленої межі призводить до зменшення приросту міцності на стиск бетону (дослід 7), а збільшення - до незначного збільшення швидкості тверднення, однак це призводить до підвищення собівартості комплексної добавки (дослід 6). Узагальнений аналіз результатів проведених досліджень показав, що склад запропонованої пластифікуючої комплексної добавки є оптимальним при вирішенні задачі максимального 2 UA 86365 U 5 збільшення швидкості тверднення бетону у порівнянні зі швидкістю тверднення бетону контрольного складу (без добавки) або з використанням відомої добавки. Таким чином, заявлена пластифікуюча комплексна добавка високоефективна, так як дає можливість різко прискорити тверднення бетону і, відповідно, значно збільшити приріст міцності бетону і його міцність на стиск. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 1. Пластифікуюча комплексна добавка, що містить амкіроз, модифікований оксіетильованим ефіром алкілфенолів, де алкіл-C8-C12, сульфат натрію і воду, яка відрізняється тим, що додатково містить α-бутил-ω-гідроксиполіоксиметил-1,2-етандіїл. 2. Пластифікуюча комплексна добавка за п. 1, яка відрізняється тим, що компоненти взяті у такому співвідношенні, в перерахунку на 100 %-й продукт, мас. %: амкіроз, модифікований оксіетильованим ефіром 31,75-35,5 алкілфенолів сульфат натрію 4,1-4,7 α-бутил-ωгідроксиполіоксиметил-1,20,25-0,5 етандіїл вода решта. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
