Вішалка для одягу

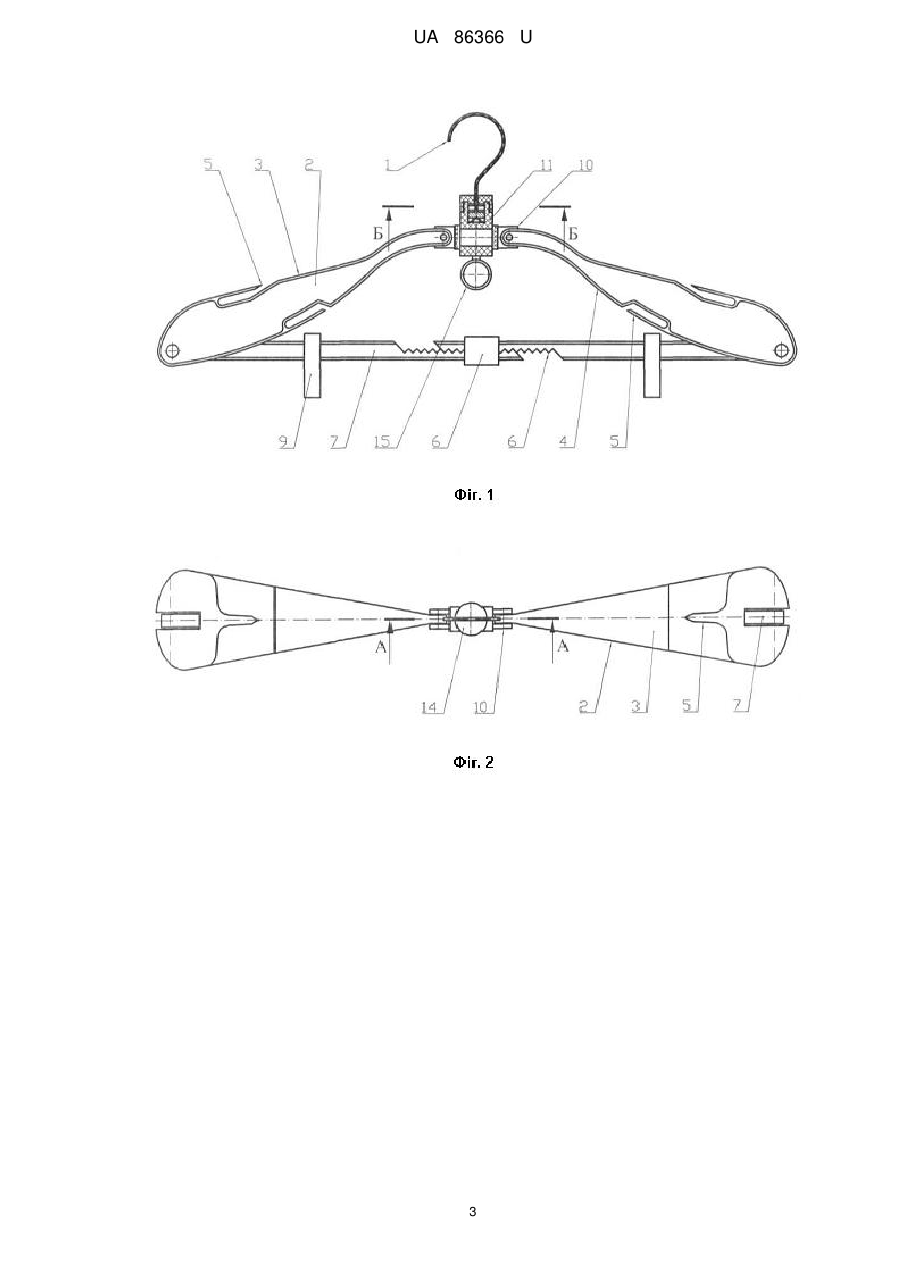

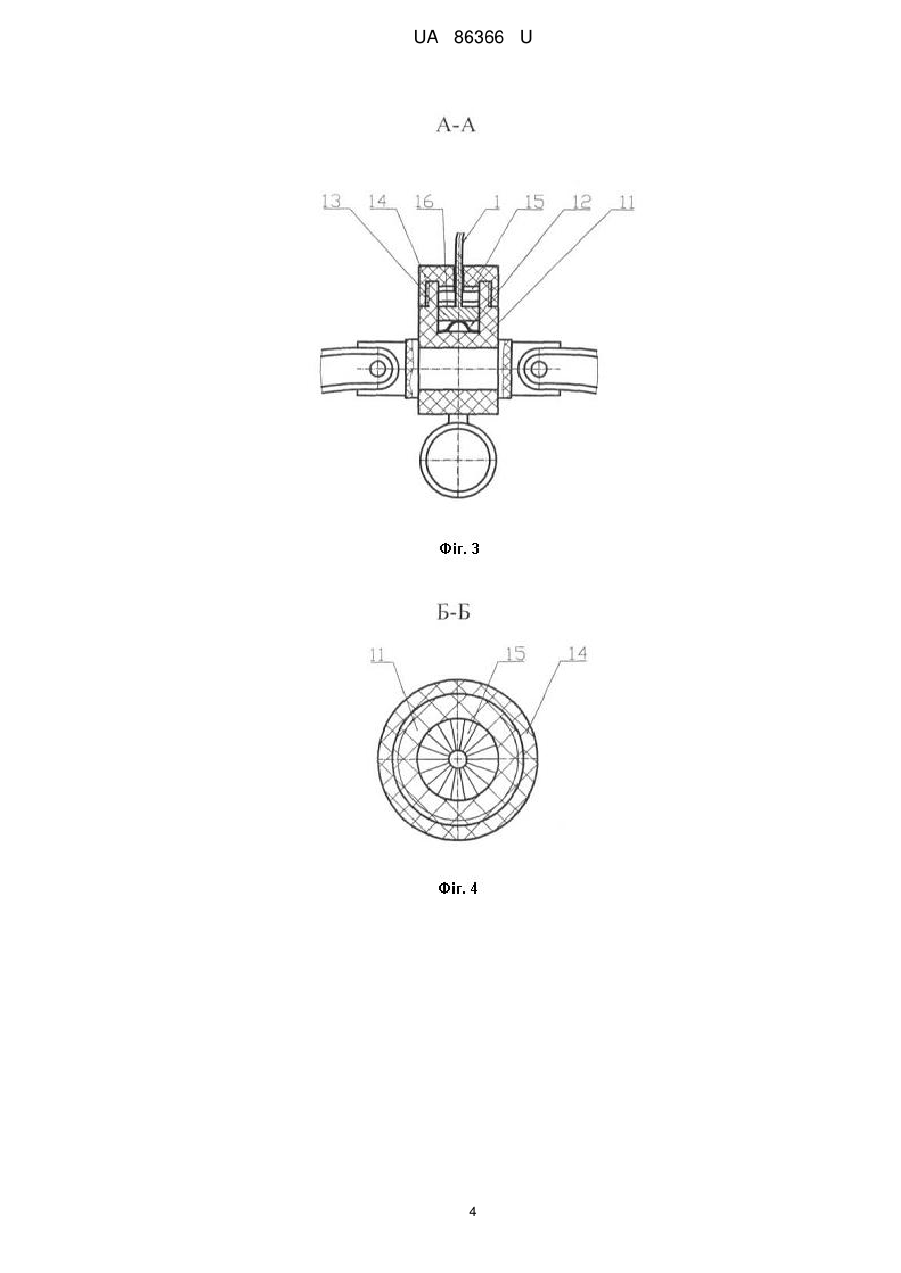

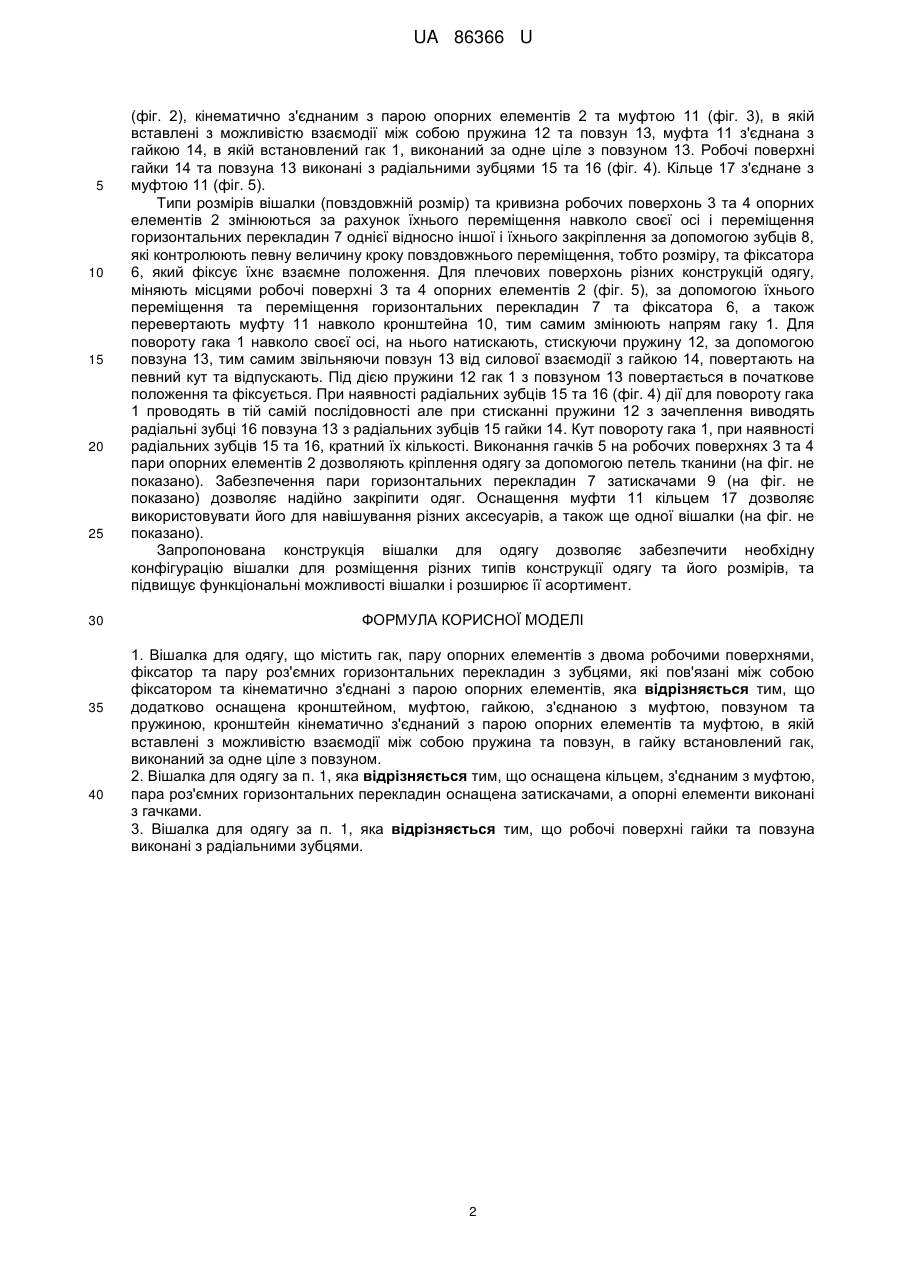

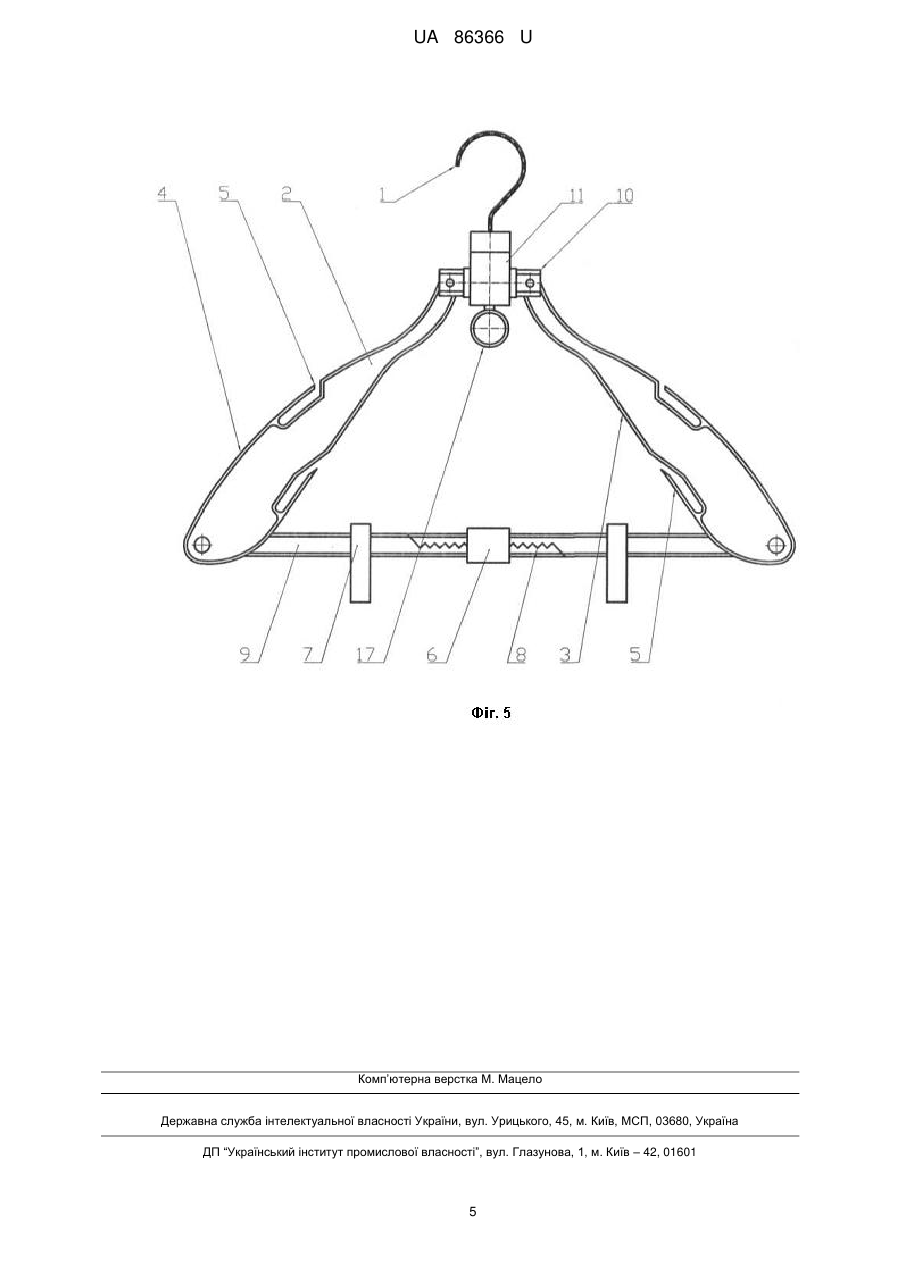

Реферат: UA 86366 U UA 86366 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі легкої промисловості, а саме до вішалок, призначених для утримання одягу в підвішеному стані для збереження, транспортування та обробки, а також у виробництвах пов'язаних з виготовленням, чисткою, сушкою одягу і т.д. Відома вішалка для одягу (а.с. СРСР № 1715303, МПК A47G 25/44, 1992 г.), що містить основний та додатковий стержні, які утворюють опорні поверхні та горизонтальні перекладини, накладки з фіксаторами на опорних поверхнях, що змінюють довжину вішалки. Недоліками такої конструкції вішалки є: низька експлуатаційна надійність та недостатньо висока якість збереження одягу, пов'язана з одноманітністю опорних поверхонь та можливістю утворення сліду від перегину на горизонтальній перекладині у вигляді стержня. Відома також вішалка для одягу (Патент РФ 2131693, МПК A47G 25/20, 1999 г.), для одягу, що містить гак та пару опорних поверхонь. Пара опорних поверхонь виконана у вигляді стержнів, закріплених між собою і гаком за допомогою сферичних поверхонь, виконаних у вигляді форми плеча одягу. Постійний розмір вішалки в повздовжньому напрямку та однакова сферична поверхня негативно впливають на збереження зовнішнього вигляду одягу. Відома також вішалка для одягу (Патент України № 70224, МПК A47G 25/00, 2003 p.), що містить гак, пару опорних елементів з двома робочими поверхнями, фіксатор та пару роз'ємних горизонтальних перекладин з зубцями, які пов'язані між собою фіксатором та кінематично з'єднані з парою опорних елементів. Крім цього містить додатковий гак закріплений на іншому гаку за допомогою гвинтів. Недоліками такої конструкції вішалки є незручність при її використанні, пов'язана з тим, що при її навішуванні не завжди напрям навішування співпадає з напрямом самої вішалки, крім того дана вішалка має вузьку область застосування у зв'язку з тим, що неможливе кріплення одягу за допомогою петель на ньому. В основу корисної моделі поставлено задачу створити таку вішалку для одягу, в якій зміною конструкції та введенням нових елементів, забезпечилось би підвищення функціональних можливостей вішалки. Поставлена задача вирішується тим, що вішалка для одягу містить гак, пару опорних елементів з двома робочими поверхнями, фіксатор та пару роз'ємних горизонтальних перекладин з зубцями, які пов'язані між собою фіксатором та кінематично з'єднані з парою опорних елементів, згідно з корисною моделлю, додатково оснащена кронштейном, муфтою, гайкою, з'єднаною з муфтою, повзуном та пружиною, кронштейн кінематично з'єднаний з парою опорних елементів та муфтою, в якій вставлені з можливістю взаємодії між собою пружина та повзун, в гайку встановлений гак, виконаний за одне ціле з повзуном. Згідно з корисною моделлю, оснащена кільцем, з'єднаним з муфтою, пара роз'ємних горизонтальних перекладин оснащена затискачами, а опорні елементи виконані з гачками. Згідно з корисною моделлю, робочі поверхні гайки та повзуна виконані з радіальними зубцями. Оснащення конструкції вішалки гайкою, в якій встановлений гак, виконаний за одне ціле з повзуном, кронштейном, кінематично з'єднаним з парою опорних елементів та муфтою, забезпечує можливість повороту гака в площині опорних елементів, при зміні їх робочих поверхонь, вставлення в муфту пружини та повзуна, з можливістю їх взаємодії між собою, та з'єднання муфти з гайкою, забезпечує можливість повороту гака навколо своєї осі, яке робить зручним навішування вішалки, що підвищує функціональні можливості вішалки. Оснащення пари горизонтальних перекладин затискачами, дозволяє надійно закріпити одяг, виконання на кінцях опорних елементів з обох сторін гачків, дозволяє закріпити одяг за допомогою петель, що в свою чергу підвищує функціональні можливості вішалки. Оснащення муфти кільцем дозволяє використовувати його для навішування різних аксесуарів (краваток, поясів і т.д.), а також навішування іншої вішалки, що дозволяє підвищити функціональні можливості вішалки. Оснащення робочих поверхонь гайки та повзуна радіальними зубцями, забезпечує можливість повороту гака навколо своєї осі на певний кут (рівний кількості зубців), що робить зручне навішування вішалки, що підвищує функціональні можливості вішалки. Корисна модель представлена на кресленнях, де: на фіг. 1 - зображено загальний вигляд вішалки, на фіг. 2 - те ж, вид зверху, на фіг. 3 - зображений розріз А-А; на фіг. 4 - зображений переріз Б-Б; на фіг. 5 - трансформована вішалка. Вішалка містить гак 1 (фіг. 1), пару опорних елементів 2 з двома робочими поверхнями 3 та 4, на кінцях яких виконані гачки 5, фіксатор 6 та пару роз'ємних горизонтальних перекладин 7 з зубцями 8, які пов'язані між собою фіксатором 6 та кінематично з'єднані з парою опорних елементів 2, пара горизонтальних перекладин 7 забезпечена затискачами 9, кронштейном 10 1 UA 86366 U 5 10 15 20 25 30 35 40 (фіг. 2), кінематично з'єднаним з парою опорних елементів 2 та муфтою 11 (фіг. 3), в якій вставлені з можливістю взаємодії між собою пружина 12 та повзун 13, муфта 11 з'єднана з гайкою 14, в якій встановлений гак 1, виконаний за одне ціле з повзуном 13. Робочі поверхні гайки 14 та повзуна 13 виконані з радіальними зубцями 15 та 16 (фіг. 4). Кільце 17 з'єднане з муфтою 11 (фіг. 5). Типи розмірів вішалки (повздовжній розмір) та кривизна робочих поверхонь 3 та 4 опорних елементів 2 змінюються за рахунок їхнього переміщення навколо своєї осі і переміщення горизонтальних перекладин 7 однієї відносно іншої і їхнього закріплення за допомогою зубців 8, які контролюють певну величину кроку повздовжнього переміщення, тобто розміру, та фіксатора 6, який фіксує їхнє взаємне положення. Для плечових поверхонь різних конструкцій одягу, міняють місцями робочі поверхні 3 та 4 опорних елементів 2 (фіг. 5), за допомогою їхнього переміщення та переміщення горизонтальних перекладин 7 та фіксатора 6, а також перевертають муфту 11 навколо кронштейна 10, тим самим змінюють напрям гаку 1. Для повороту гака 1 навколо своєї осі, на нього натискають, стискуючи пружину 12, за допомогою повзуна 13, тим самим звільняючи повзун 13 від силової взаємодії з гайкою 14, повертають на певний кут та відпускають. Під дією пружини 12 гак 1 з повзуном 13 повертається в початкове положення та фіксується. При наявності радіальних зубців 15 та 16 (фіг. 4) дії для повороту гака 1 проводять в тій самій послідовності але при стисканні пружини 12 з зачеплення виводять радіальні зубці 16 повзуна 13 з радіальних зубців 15 гайки 14. Кут повороту гака 1, при наявності радіальних зубців 15 та 16, кратний їх кількості. Виконання гачків 5 на робочих поверхнях 3 та 4 пари опорних елементів 2 дозволяють кріплення одягу за допомогою петель тканини (на фіг. не показано). Забезпечення пари горизонтальних перекладин 7 затискачами 9 (на фіг. не показано) дозволяє надійно закріпити одяг. Оснащення муфти 11 кільцем 17 дозволяє використовувати його для навішування різних аксесуарів, а також ще одної вішалки (на фіг. не показано). Запропонована конструкція вішалки для одягу дозволяє забезпечити необхідну конфігурацію вішалки для розміщення різних типів конструкції одягу та його розмірів, та підвищує функціональні можливості вішалки і розширює її асортимент. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Вішалка для одягу, що містить гак, пару опорних елементів з двома робочими поверхнями, фіксатор та пару роз'ємних горизонтальних перекладин з зубцями, які пов'язані між собою фіксатором та кінематично з'єднані з парою опорних елементів, яка відрізняється тим, що додатково оснащена кронштейном, муфтою, гайкою, з'єднаною з муфтою, повзуном та пружиною, кронштейн кінематично з'єднаний з парою опорних елементів та муфтою, в якій вставлені з можливістю взаємодії між собою пружина та повзун, в гайку встановлений гак, виконаний за одне ціле з повзуном. 2. Вішалка для одягу за п. 1, яка відрізняється тим, що оснащена кільцем, з'єднаним з муфтою, пара роз'ємних горизонтальних перекладин оснащена затискачами, а опорні елементи виконані з гачками. 3. Вішалка для одягу за п. 1, яка відрізняється тим, що робочі поверхні гайки та повзуна виконані з радіальними зубцями. 2 UA 86366 U 3 UA 86366 U 4 UA 86366 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
