Станок для опоросу і утримання підсисних свиноматок

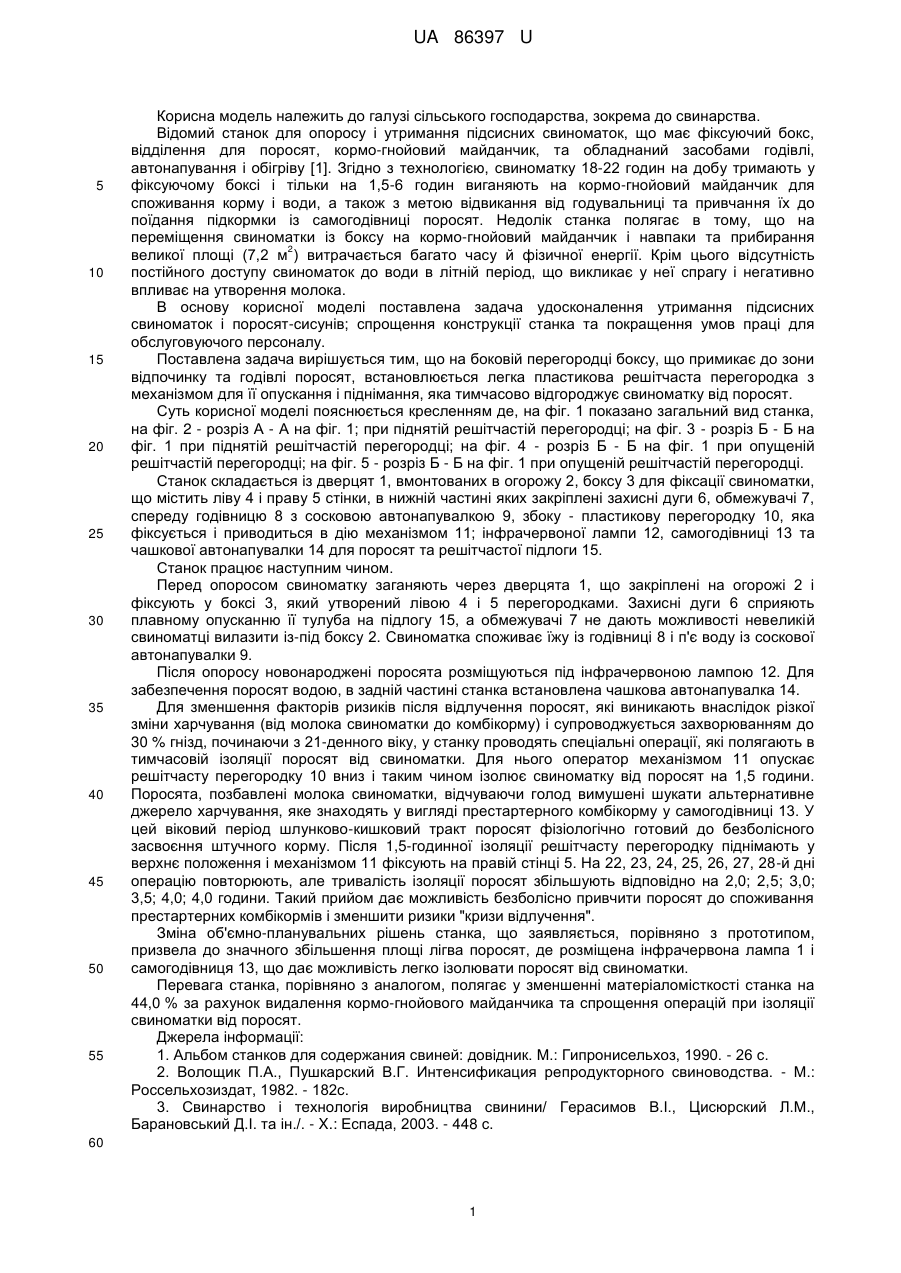

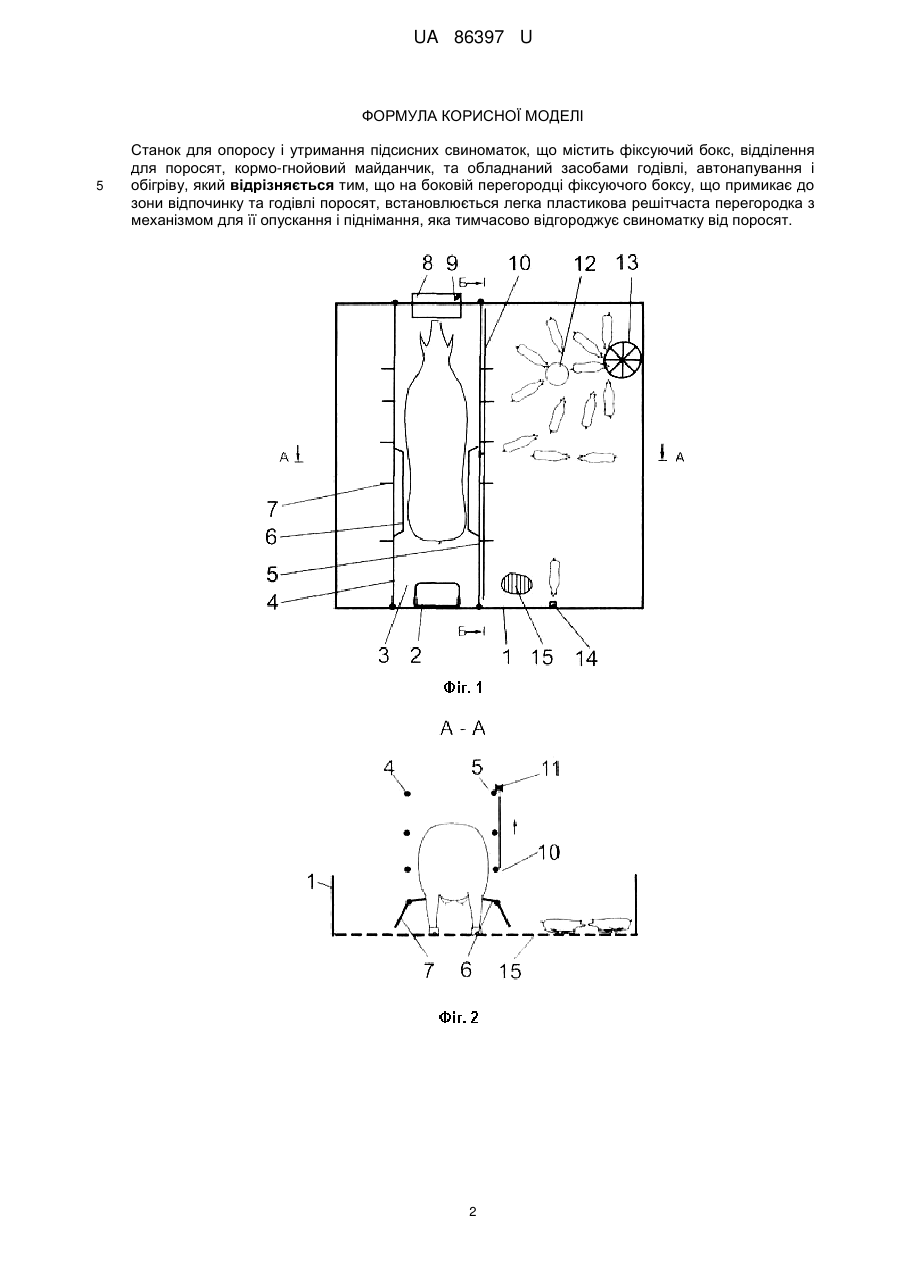

Реферат: Станок для опоросу і утримання підсисних свиноматок містить фіксуючий бокс, відділення для поросят, кормо-гнойовий майданчик, та обладнаний засобами годівлі, автонапування і обігріву. На боковій перегородці фіксуючого боксу, що примикає до зони відпочинку та годівлі поросят, встановлюється легка пластикова решітчаста перегородка з механізмом для її опускання і піднімання, яка тимчасово відгороджує свиноматку від поросят. UA 86397 U (54) СТАНОК ДЛЯ ОПОРОСУ І УТРИМАННЯ ПІДСИСНИХ СВИНОМАТОК UA 86397 U UA 86397 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільського господарства, зокрема до свинарства. Відомий станок для опоросу і утримання підсисних свиноматок, що має фіксуючий бокс, відділення для поросят, кормо-гнойовий майданчик, та обладнаний засобами годівлі, автонапування і обігріву [1]. Згідно з технологією, свиноматку 18-22 годин на добу тримають у фіксуючому боксі і тільки на 1,5-6 годин виганяють на кормо-гнойовий майданчик для споживання корму і води, а також з метою відвикання від годувальниці та привчання їх до поїдання підкормки із самогодівниці поросят. Недолік станка полягає в тому, що на переміщення свиноматки із боксу на кормо-гнойовий майданчик і навпаки та прибирання 2 великої площі (7,2 м ) витрачається багато часу й фізичної енергії. Крім цього відсутність постійного доступу свиноматок до води в літній період, що викликає у неї спрагу і негативно впливає на утворення молока. В основу корисної моделі поставлена задача удосконалення утримання підсисних свиноматок і поросят-сисунів; спрощення конструкції станка та покращення умов праці для обслуговуючого персоналу. Поставлена задача вирішується тим, що на боковій перегородці боксу, що примикає до зони відпочинку та годівлі поросят, встановлюється легка пластикова решітчаста перегородка з механізмом для її опускання і піднімання, яка тимчасово відгороджує свиноматку від поросят. Суть корисної моделі пояснюється кресленням де, на фіг. 1 показано загальний вид станка, на фіг. 2 - розріз А - А на фіг. 1; при піднятій решітчастій перегородці; на фіг. 3 - розріз Б - Б на фіг. 1 при піднятій решітчастій перегородці; на фіг. 4 - розріз Б - Б на фіг. 1 при опущеній решітчастій перегородці; на фіг. 5 - розріз Б - Б на фіг. 1 при опущеній решітчастій перегородці. Станок складається із дверцят 1, вмонтованих в огорожу 2, боксу 3 для фіксації свиноматки, що містить ліву 4 і праву 5 стінки, в нижній частині яких закріплені захисні дуги 6, обмежувачі 7, спереду годівницю 8 з сосковою автонапувалкою 9, збоку - пластикову перегородку 10, яка фіксується і приводиться в дію механізмом 11; інфрачервоної лампи 12, самогодівниці 13 та чашкової автонапувалки 14 для поросят та решітчастої підлоги 15. Станок працює наступним чином. Перед опоросом свиноматку заганяють через дверцята 1, що закріплені на огорожі 2 і фіксують у боксі 3, який утворений лівою 4 і 5 перегородками. Захисні дуги 6 сприяють плавному опусканню її тулуба на підлогу 15, а обмежувачі 7 не дають можливості невеликій свиноматці вилазити із-під боксу 2. Свиноматка споживає їжу із годівниці 8 і п'є воду із соскової автонапувалки 9. Після опоросу новонароджені поросята розміщуються під інфрачервоною лампою 12. Для забезпечення поросят водою, в задній частині станка встановлена чашкова автонапувалка 14. Для зменшення факторів ризиків після відлучення поросят, які виникають внаслідок різкої зміни харчування (від молока свиноматки до комбікорму) і супроводжується захворюванням до 30 % гнізд, починаючи з 21-денного віку, у станку проводять спеціальні операції, які полягають в тимчасовій ізоляції поросят від свиноматки. Для нього оператор механізмом 11 опускає решітчасту перегородку 10 вниз і таким чином ізолює свиноматку від поросят на 1,5 години. Поросята, позбавлені молока свиноматки, відчуваючи голод вимушені шукати альтернативне джерело харчування, яке знаходять у вигляді престартерного комбікорму у самогодівниці 13. У цей віковий період шлунково-кишковий тракт поросят фізіологічно готовий до безболісного засвоєння штучного корму. Після 1,5-годинної ізоляції решітчасту перегородку піднімають у верхнє положення і механізмом 11 фіксують на правій стінці 5. На 22, 23, 24, 25, 26, 27, 28-й дні операцію повторюють, але тривалість ізоляції поросят збільшують відповідно на 2,0; 2,5; 3,0; 3,5; 4,0; 4,0 години. Такий прийом дає можливість безболісно привчити поросят до споживання престартерних комбікормів і зменшити ризики "кризи відлучення". Зміна об'ємно-планувальних рішень станка, що заявляється, порівняно з прототипом, призвеладо значного збільшення площі лігва поросят, де розміщена інфрачервона лампа 1 і самогодівниця 13, що дає можливість легко ізолювати поросят від свиноматки. Перевага станка, порівняно з аналогом, полягає у зменшенні матеріаломісткості станка на 44,0 % за рахунок видалення кормо-гнойового майданчика та спрощення операцій при ізоляції свиноматки від поросят. Джерела інформації: 1. Альбом станков для содержания свиней: довідник. М.: Гипронисельхоз, 1990. - 26 с. 2. Волощик П.А., Пушкарский В.Г. Интенсификация репродукторного свиноводства. - М.: Россельхозиздат, 1982. - 182с. 3. Свинарство і технологія виробництва свинини/ Герасимов В.І., Цисюрский Л.М., Барановський Д.І. та ін./. - X.: Еспада, 2003. - 448 с. 60 1 UA 86397 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Станок для опоросу і утримання підсисних свиноматок, що містить фіксуючий бокс, відділення для поросят, кормо-гнойовий майданчик, та обладнаний засобами годівлі, автонапування і обігріву, який відрізняється тим, що на боковій перегородці фіксуючого боксу, що примикає до зони відпочинку та годівлі поросят, встановлюється легка пластикова решітчаста перегородка з механізмом для її опускання і піднімання, яка тимчасово відгороджує свиноматку від поросят. 2 UA 86397 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
