Пристрій для розміщення реклами

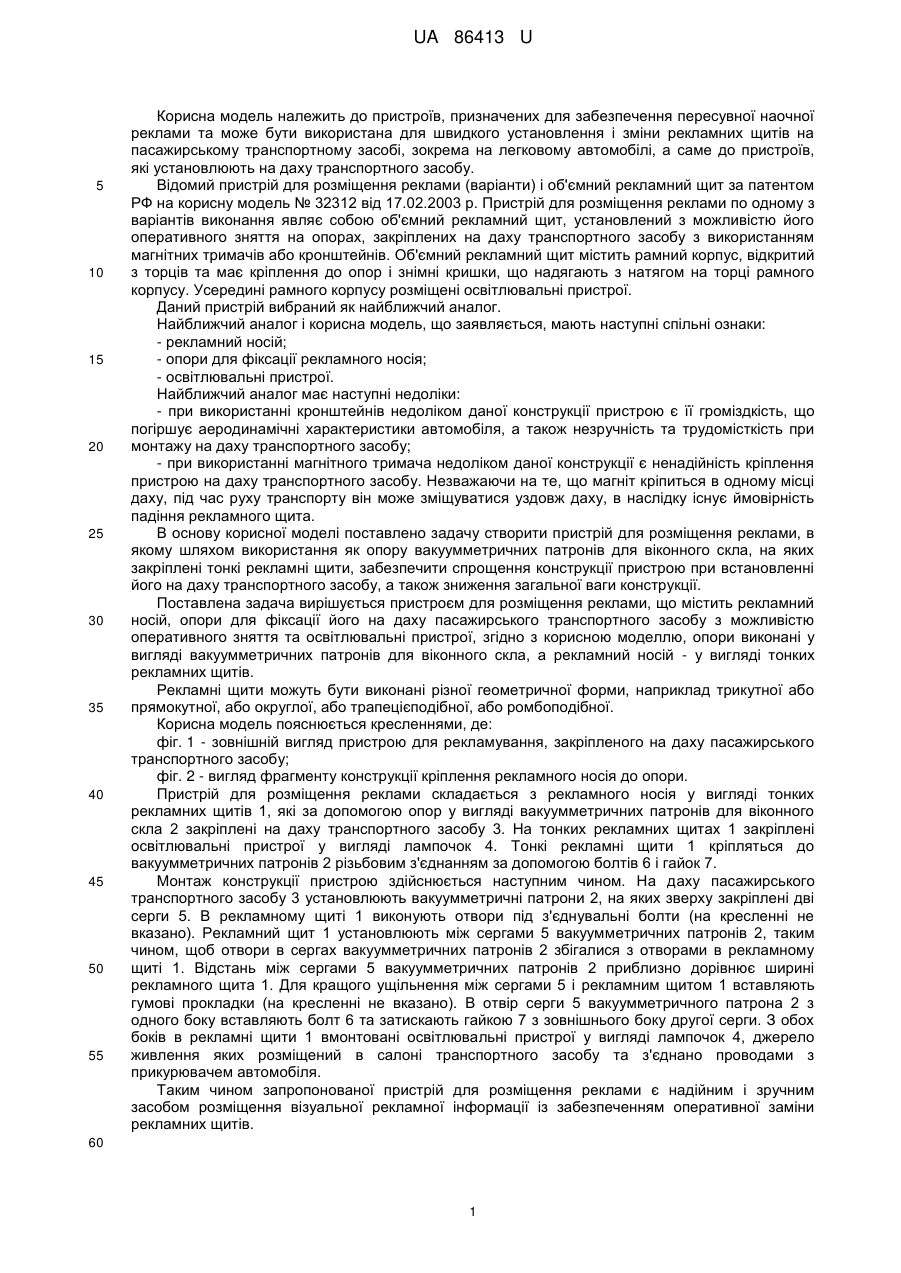

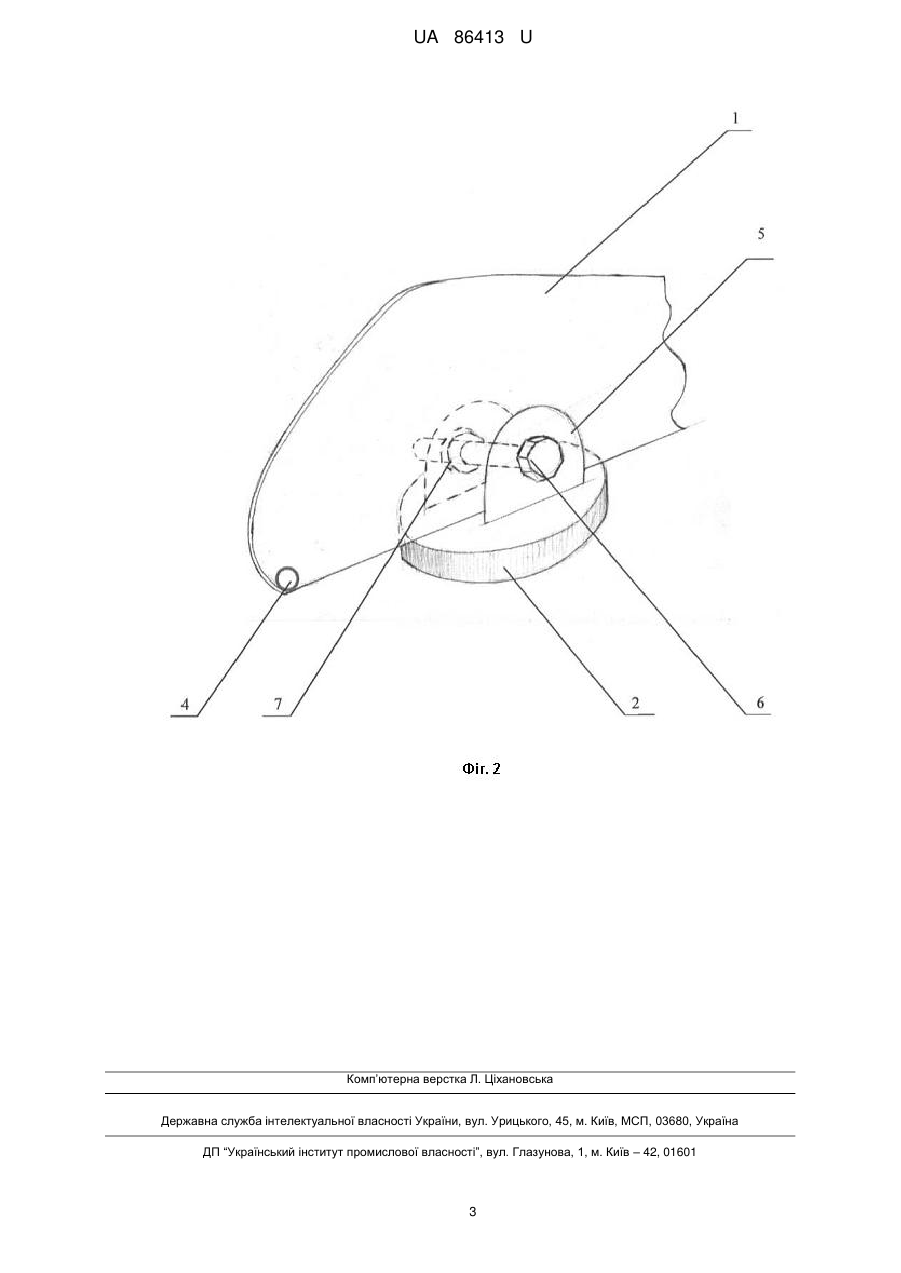

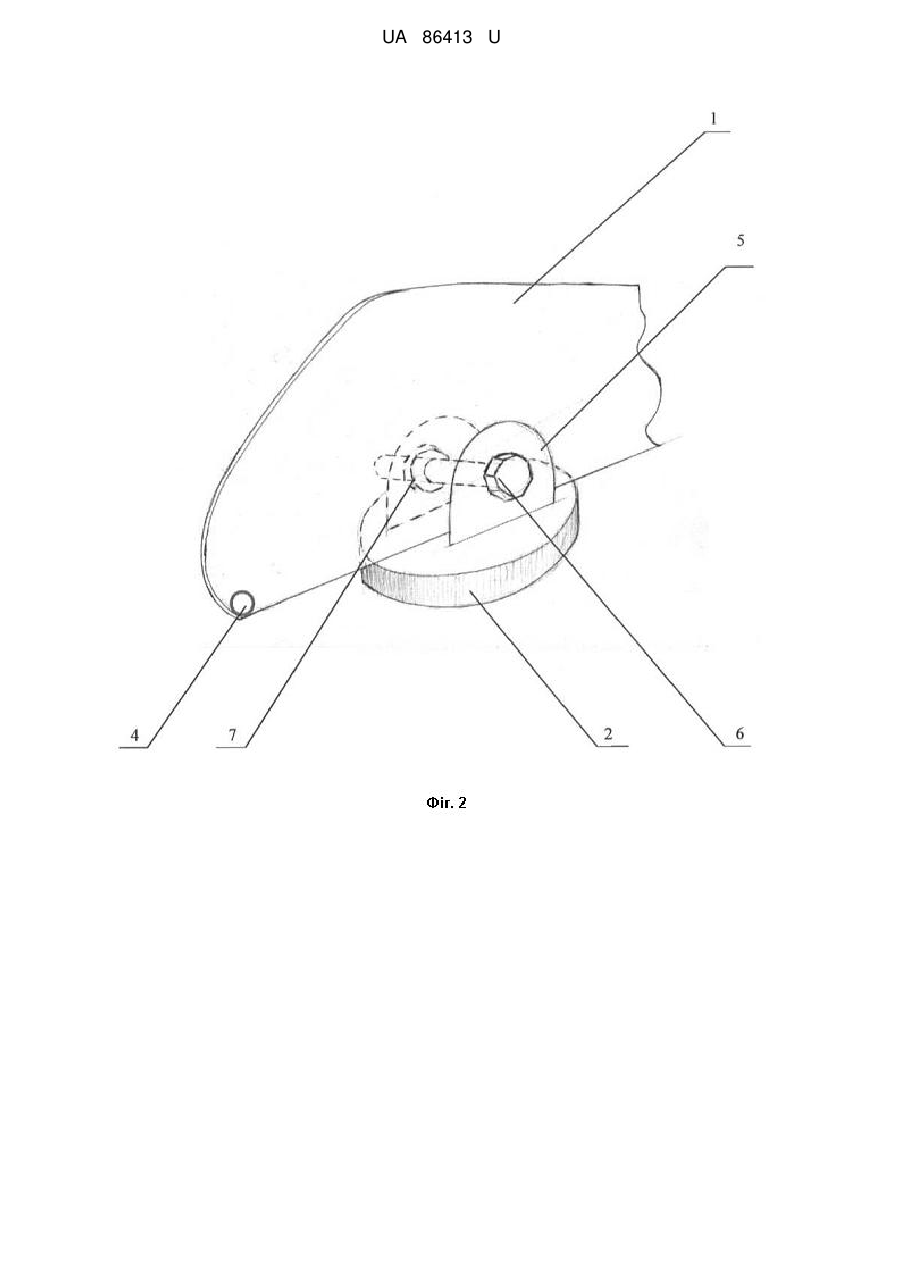

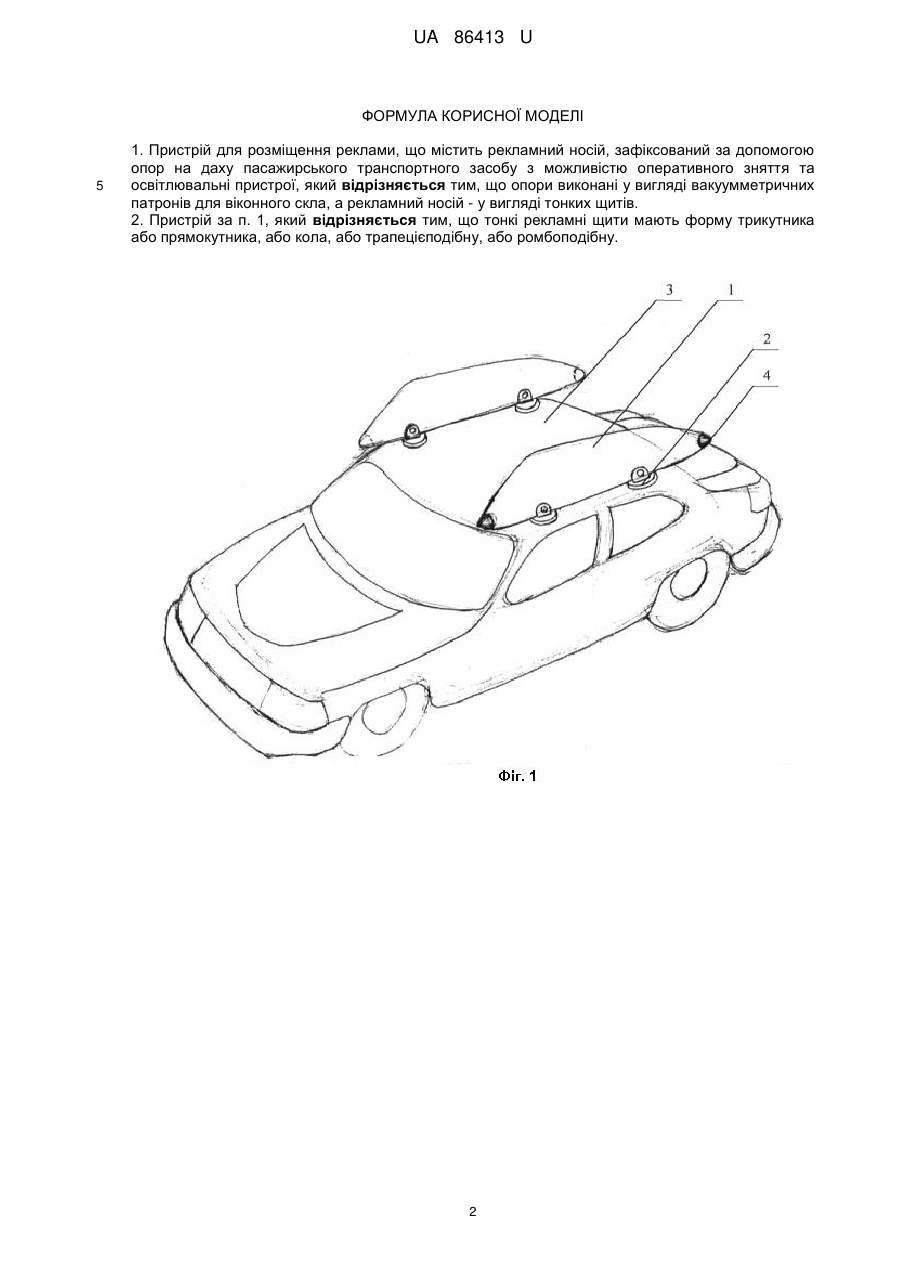

Реферат: UA 86413 U UA 86413 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв, призначених для забезпечення пересувної наочної реклами та може бути використана для швидкого установлення і зміни рекламних щитів на пасажирському транспортному засобі, зокрема на легковому автомобілі, а саме до пристроїв, які установлюють на даху транспортного засобу. Відомий пристрій для розміщення реклами (варіанти) і об'ємний рекламний щит за патентом РФ на корисну модель № 32312 від 17.02.2003 р. Пристрій для розміщення реклами по одному з варіантів виконання являє собою об'ємний рекламний щит, установлений з можливістю його оперативного зняття на опорах, закріплених на даху транспортного засобу з використанням магнітних тримачів або кронштейнів. Об'ємний рекламний щит містить рамний корпус, відкритий з торців та має кріплення до опор і знімні кришки, що надягають з натягом на торці рамного корпусу. Усередині рамного корпусу розміщені освітлювальні пристрої. Даний пристрій вибраний як найближчий аналог. Найближчий аналог і корисна модель, що заявляється, мають наступні спільні ознаки: - рекламний носій; - опори для фіксації рекламного носія; - освітлювальні пристрої. Найближчий аналог має наступні недоліки: - при використанні кронштейнів недоліком даної конструкції пристрою є її громіздкість, що погіршує аеродинамічні характеристики автомобіля, а також незручність та трудомісткість при монтажу на даху транспортного засобу; - при використанні магнітного тримача недоліком даної конструкції є ненадійність кріплення пристрою на даху транспортного засобу. Незважаючи на те, що магніт кріпиться в одному місці даху, під час руху транспорту він може зміщуватися уздовж даху, в наслідку існує ймовірність падіння рекламного щита. В основу корисної моделі поставлено задачу створити пристрій для розміщення реклами, в якому шляхом використання як опору вакуумметричних патронів для віконного скла, на яких закріплені тонкі рекламні щити, забезпечити спрощення конструкції пристрою при встановленні його на даху транспортного засобу, а також зниження загальної ваги конструкції. Поставлена задача вирішується пристроєм для розміщення реклами, що містить рекламний носій, опори для фіксації його на даху пасажирського транспортного засобу з можливістю оперативного зняття та освітлювальні пристрої, згідно з корисною моделлю, опори виконані у вигляді вакуумметричних патронів для віконного скла, а рекламний носій - у вигляді тонких рекламних щитів. Рекламні щити можуть бути виконані різної геометричної форми, наприклад трикутної або прямокутної, або округлої, або трапецієподібної, або ромбоподібної. Корисна модель пояснюється кресленнями, де: фіг. 1 - зовнішній вигляд пристрою для рекламування, закріпленого на даху пасажирського транспортного засобу; фіг. 2 - вигляд фрагменту конструкції кріплення рекламного носія до опори. Пристрій для розміщення реклами складається з рекламного носія у вигляді тонких рекламних щитів 1, які за допомогою опор у вигляді вакуумметричних патронів для віконного скла 2 закріплені на даху транспортного засобу 3. На тонких рекламних щитах 1 закріплені освітлювальні пристрої у вигляді лампочок 4. Тонкі рекламні щити 1 кріпляться до вакуумметричних патронів 2 різьбовим з'єднанням за допомогою болтів 6 і гайок 7. Монтаж конструкції пристрою здійснюється наступним чином. На даху пасажирського транспортного засобу 3 установлюють вакуумметричні патрони 2, на яких зверху закріплені дві серги 5. В рекламному щиті 1 виконують отвори під з'єднувальні болти (на кресленні не вказано). Рекламний щит 1 установлюють між сергами 5 вакуумметричних патронів 2, таким чином, щоб отвори в сергах вакуумметричних патронів 2 збігалися з отворами в рекламному щиті 1. Відстань між сергами 5 вакуумметричних патронів 2 приблизно дорівнює ширині рекламного щита 1. Для кращого ущільнення між сергами 5 і рекламним щитом 1 вставляють гумові прокладки (на кресленні не вказано). В отвір серги 5 вакуумметричного патрона 2 з одного боку вставляють болт 6 та затискають гайкою 7 з зовнішнього боку другої серги. З обох боків в рекламні щити 1 вмонтовані освітлювальні пристрої у вигляді лампочок 4, джерело живлення яких розміщений в салоні транспортного засобу та з'єднано проводами з прикурювачем автомобіля. Таким чином запропонованої пристрій для розміщення реклами є надійним і зручним засобом розміщення візуальної рекламної інформації із забезпеченням оперативної заміни рекламних щитів. 60 1 UA 86413 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Пристрій для розміщення реклами, що містить рекламний носій, зафіксований за допомогою опор на даху пасажирського транспортного засобу з можливістю оперативного зняття та освітлювальні пристрої, який відрізняється тим, що опори виконані у вигляді вакуумметричних патронів для віконного скла, а рекламний носій - у вигляді тонких щитів. 2. Пристрій за п. 1, який відрізняється тим, що тонкі рекламні щити мають форму трикутника або прямокутника, або кола, або трапецієподібну, або ромбоподібну. 2 UA 86413 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
