Модульна загорода для огорож та сигнальних конструкцій

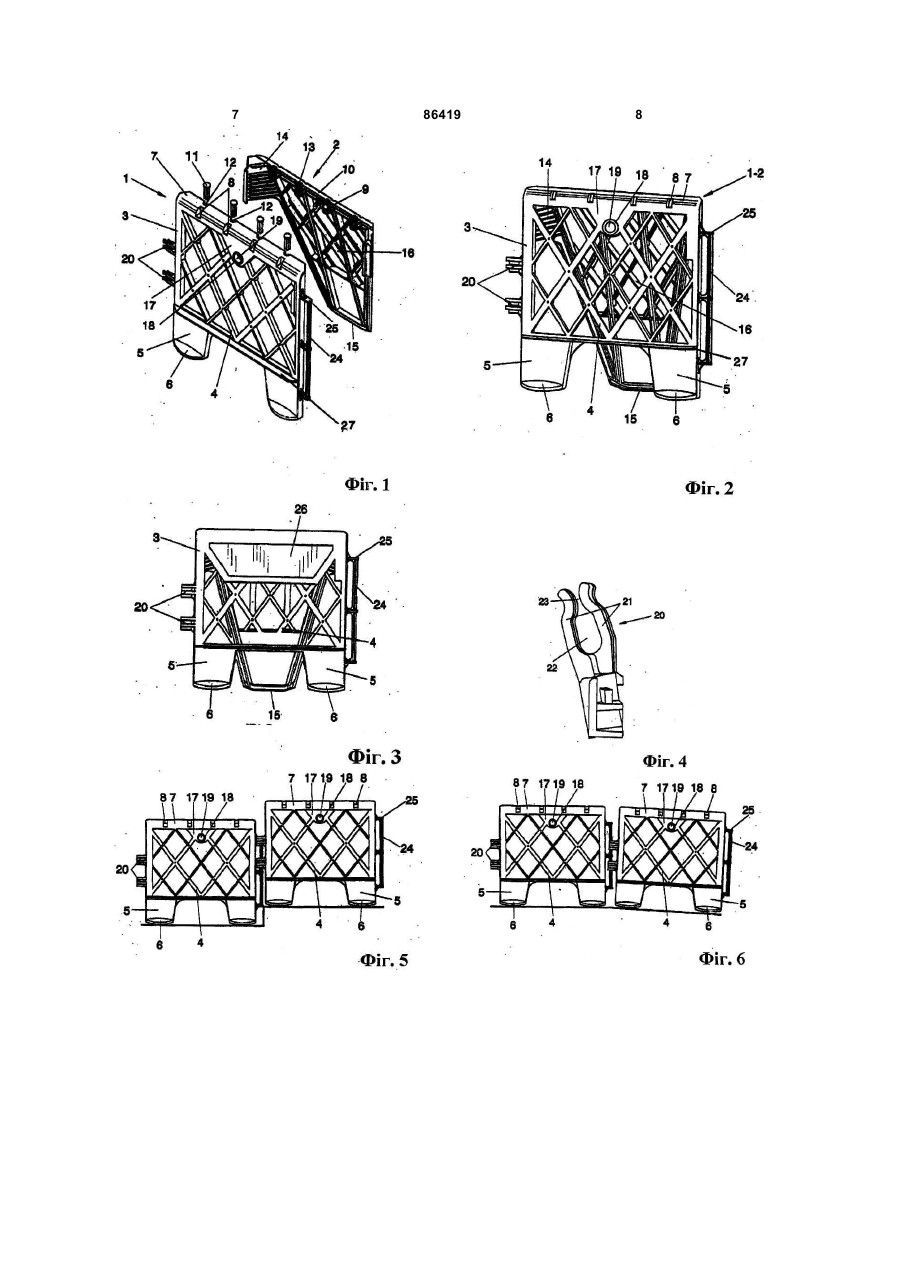

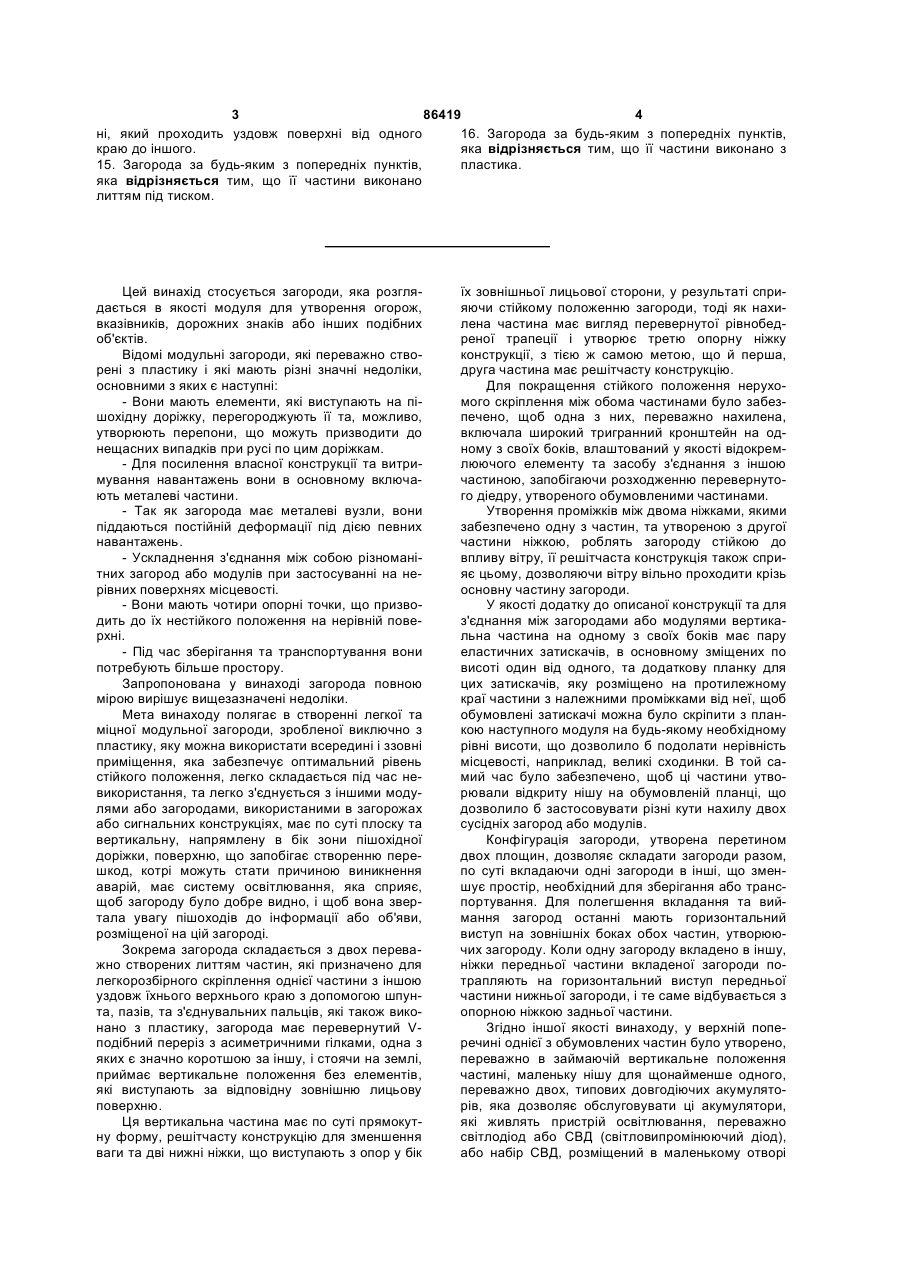

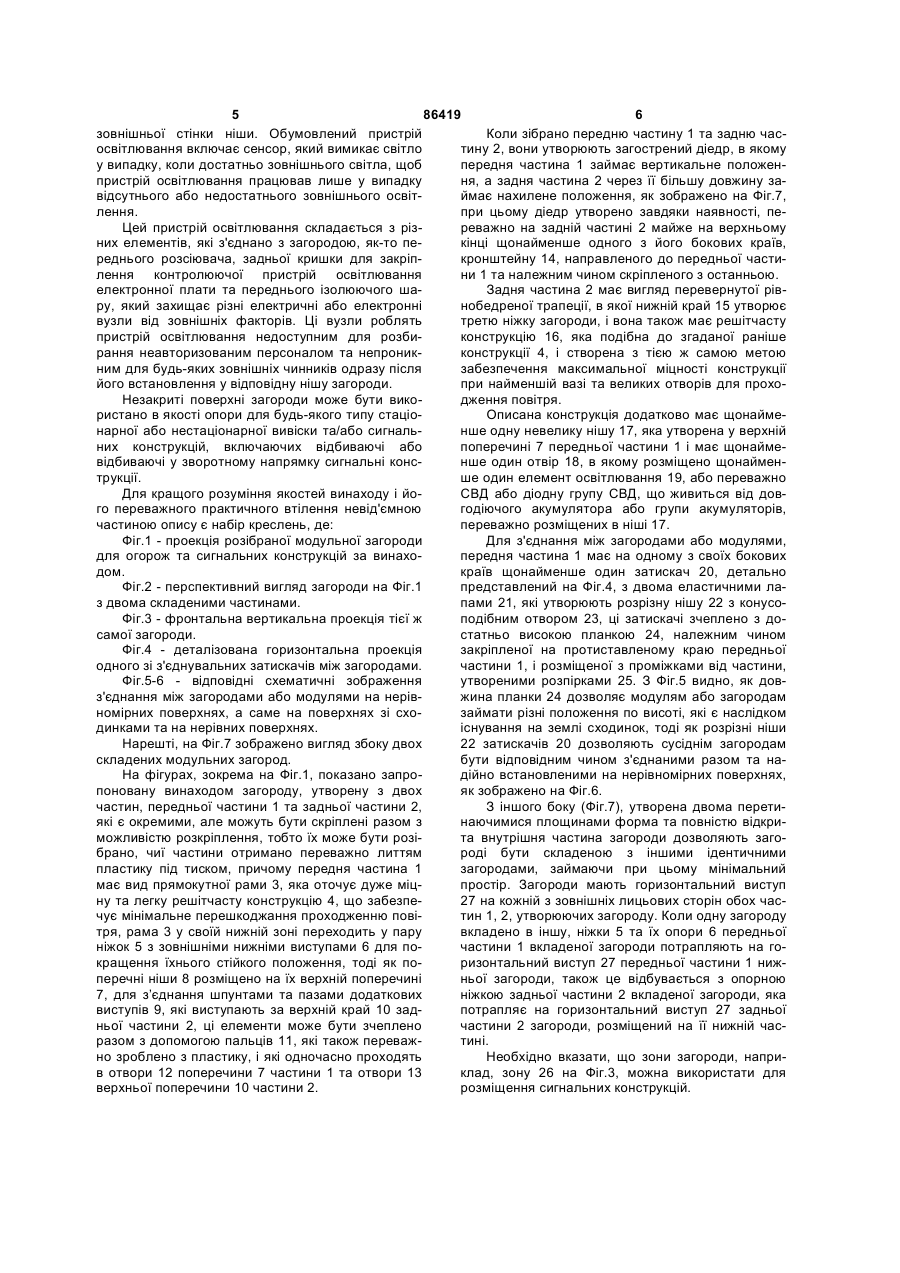

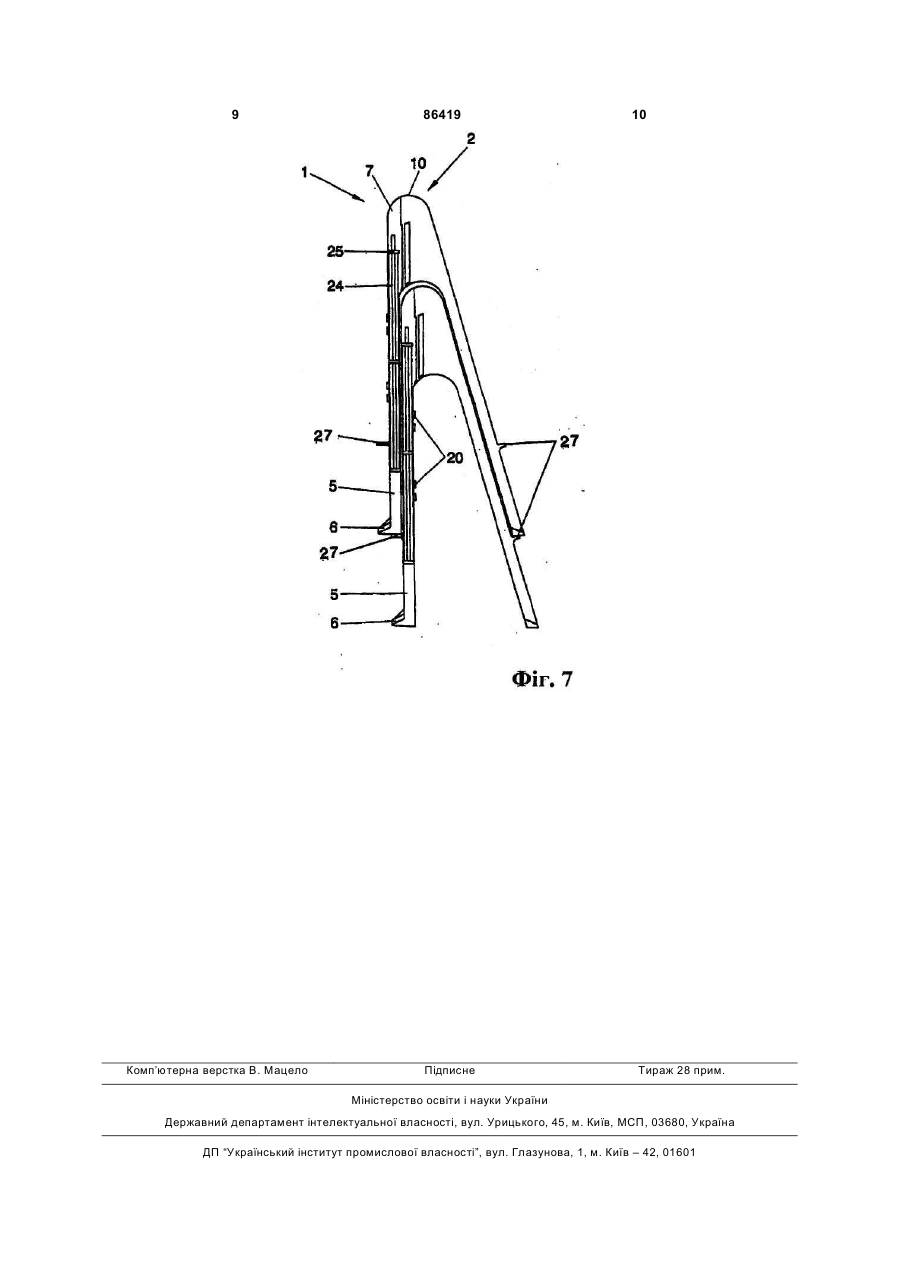

1. Модульна загорода для огорож та сигнальних конструкцій, яка має дві окремі частини, вертикальну передню частину, з двома виступами в нижній зоні, які мають вигляд пари ніжок, та задню частину, яка утворює єдину ніжку по центру, нахилену відносно передньої частини, причому ці частини легкорозбірно скріплені разом, яка відрізняється тим, що щонайменше одна з частин має у своїй верхній поперечині, яка знаходиться на відповідному краю, для шпунтово-пазового з'єднання з іншою частиною, щонайменше одну поперечну нішу для з'єднання шпунтами та пазами додаткових виступів, які виступають від верхнього краю іншої частини, а на поперечинах обох частин є протилежні вертикальні отвори для проходження з'єднуючих болтів для з'єднання частин. 2. Загорода за п. 1, яка відрізняється тим, що щонайменше одна з її частин має на верхньому кінці щонайменше одного зі своїх бокових країв кронштейн, перпендикулярно напрямлений всередину, виступаючий як розпірка та підсилювач діедра, утвореного двома частинами. 3. Загорода за будь-яким з попередніх пунктів, яка відрізняється тим, що передня частина має по суті прямокутну форму з нижніми виступами, утворюючими зазначені ніжки. 4. Загорода за будь-яким з попередніх пунктів, яка відрізняється тим, що задня частина має форму перевернутої рівнобедреної трапеції, що утворює третю ніжку своїм нижнім кінцем. 2 (19) 1 3 86419 4 ні, який проходить уздовж поверхні від одного 16. Загорода за будь-яким з попередніх пунктів, краю до іншого. яка відрізняється тим, що її частини виконано з 15. Загорода за будь-яким з попередніх пунктів, пластика. яка відрізняється тим, що її частини виконано литтям під тиском. Цей винахід стосується загороди, яка розглядається в якості модуля для утворення огорож, вказівників, дорожних знаків або інших подібних об'єктів. Відомі модульні загороди, які переважно створені з пластику і які мають різні значні недоліки, основними з яких є наступні: - Вони мають елементи, які виступають на пішохідну доріжку, перегороджують її та, можливо, утворюють перепони, що можуть призводити до нещасних випадків при русі по цим доріжкам. - Для посилення власної конструкції та витримування навантажень вони в основному включають металеві частини. - Так як загорода має металеві вузли, вони піддаються постійній деформації під дією певних навантажень. - Ускладнення з'єднання між собою різноманітних загород або модулів при застосуванні на нерівних поверхнях місцевості. - Вони мають чотири опорні точки, що призводить до їх нестійкого положення на нерівній поверхні. - Під час зберігання та транспортування вони потребують більше простору. Запропонована у винаході загорода повною мірою вирішує вищезазначені недоліки. Мета винаходу полягає в створенні легкої та міцної модульної загороди, зробленої виключно з пластику, яку можна використати всередині і ззовні приміщення, яка забезпечує оптимальний рівень стійкого положення, легко складається під час невикористання, та легко з'єднується з іншими модулями або загородами, використаними в загорожах або сигнальних конструкціях, має по суті плоску та вертикальну, напрямлену в бік зони пішохідної доріжки, поверхню, що запобігає створенню перешкод, котрі можуть стати причиною виникнення аварій, має систему освітлювання, яка сприяє, щоб загороду було добре видно, і щоб вона звертала увагу пішоходів до інформації або об'яви, розміщеної на цій загороді. Зокрема загорода складається з двох переважно створених литтям частин, які призначено для легкорозбірного скріплення однієї частини з іншою уздовж їхнього верхнього краю з допомогою шпунта, пазів, та з'єднувальних пальців, які також виконано з пластику, загорода має перевернутий Vподібний переріз з асиметричними гілками, одна з яких є значно коротшою за іншу, і стоячи на землі, приймає вертикальне положення без елементів, які виступають за відповідну зовнішню лицьову поверхню. Ця вертикальна частина має по суті прямокутну форму, решітчасту конструкцію для зменшення ваги та дві нижні ніжки, що виступають з опор у бік їх зовнішньої лицьової сторони, у результаті сприяючи стійкому положенню загороди, тоді як нахилена частина має вигляд перевернутої рівнобедреної трапеції і утворює третю опорну ніжку конструкції, з тією ж самою метою, що й перша, друга частина має решітчасту конструкцію. Для покращення стійкого положення нерухомого скріплення між обома частинами було забезпечено, щоб одна з них, переважно нахилена, включала широкий тригранний кронштейн на одному з своїх боків, влаштований у якості відокремлюючого елементу та засобу з'єднання з іншою частиною, запобігаючи розходженню перевернутого діедру, утвореного обумовленими частинами. Утворення проміжків між двома ніжками, якими забезпечено одну з частин, та утвореною з другої частини ніжкою, роблять загороду стійкою до впливу вітру, її решітчаста конструкція також сприяє цьому, дозволяючи вітру вільно проходити крізь основну частину загороди. У якості додатку до описаної конструкції та для з'єднання між загородами або модулями вертикальна частина на одному з своїх боків має пару еластичних затискачів, в основному зміщених по висоті один від одного, та додаткову планку для цих затискачів, яку розміщено на протилежному краї частини з належними проміжками від неї, щоб обумовлені затискачі можна було скріпити з планкою наступного модуля на будь-якому необхідному рівні висоти, що дозволило б подолати нерівність місцевості, наприклад, великі сходинки. В той самий час було забезпечено, щоб ці частини утворювали відкриту нішу на обумовленій планці, що дозволило б застосовувати різні кути нахилу двох сусідніх загород або модулів. Конфігурація загороди, утворена перетином двох площин, дозволяє складати загороди разом, по суті вкладаючи одні загороди в інші, що зменшує простір, необхідний для зберігання або транспортування. Для полегшення вкладання та виймання загород останні мають горизонтальний виступ на зовнішніх боках обох частин, утворюючих загороду. Коли одну загороду вкладено в іншу, ніжки передньої частини вкладеної загороди потрапляють на горизонтальний виступ передньої частини нижньої загороди, і те саме відбувається з опорною ніжкою задньої частини. Згідно іншої якості винаходу, у верхній поперечині однієї з обумовлених частин було утворено, переважно в займаючій вертикальне положення частині, маленьку нішу для щонайменше одного, переважно двох, типових довгодіючих акумуляторів, яка дозволяє обслуговувати ці акумулятори, які живлять пристрій освітлювання, переважно світлодіод або СВД (світловипромінюючий діод), або набір СВД, розміщений в маленькому отворі 5 86419 6 зовнішньої стінки ніши. Обумовлений пристрій Коли зібрано передню частину 1 та задню часосвітлювання включає сенсор, який вимикає світло тину 2, вони утворюють загострений діедр, в якому у випадку, коли достатньо зовнішнього світла, щоб передня частина 1 займає вертикальне положенпристрій освітлювання працював лише у випадку ня, а задня частина 2 через її більшу довжину завідсутнього або недостатнього зовнішнього освітймає нахилене положення, як зображено на Фіг.7, лення. при цьому діедр утворено завдяки наявності, пеЦей пристрій освітлювання складається з різреважно на задній частині 2 майже на верхньому них елементів, які з'єднано з загородою, як-то пекінці щонайменше одного з його бокових країв, реднього розсіювача, задньої кришки для закріпкронштейну 14, направленого до передньої частилення контролюючої пристрій освітлювання ни 1 та належним чином скріпленого з останньою. електронної плати та переднього ізолюючого шаЗадня частина 2 має вигляд перевернутої рівру, який захищає різні електричні або електронні нобедреної трапеції, в якої нижній край 15 утворює вузли від зовнішніх факторів. Ці вузли роблять третю ніжку загороди, і вона також має решітчасту пристрій освітлювання недоступним для розбиконструкцію 16, яка подібна до згаданої раніше рання неавторизованим персоналом та непроникконструкції 4, і створена з тією ж самою метою ним для будь-яких зовнішніх чинників одразу після забезпечення максимальної міцності конструкції його встановлення у відповідну нішу загороди. при найменшій вазі та великих отворів для прохоНезакриті поверхні загороди може бути викодження повітря. ристано в якості опори для будь-якого типу стаціоОписана конструкція додатково має щонайменарної або нестаціонарної вивіски та/або сигнальнше одну невелику нішу 17, яка утворена у верхній них конструкцій, включаючих відбиваючі або поперечині 7 передньої частини 1 і має щонаймевідбиваючі у зворотному напрямку сигнальні конснше один отвір 18, в якому розміщено щонайментрукції. ше один елемент освітлювання 19, або переважно Для кращого розуміння якостей винаходу і йоСВД або діодну групу СВД, що живиться від довго переважного практичного втілення невід'ємною годіючого акумулятора або групи акумуляторів, частиною опису є набір креслень, де: переважно розміщених в ніші 17. Фіг.1 - проекція розібраної модульної загороди Для з'єднання між загородами або модулями, для огорожта сигнальних конструкцій за винахопередня частина 1 має на одному з своїх бокових дом. країв щонайменше один затискач 20, детально Фіг.2 - перспективний вигляд загороди на Фіг.1 представлений на Фіг.4, з двома еластичними лаз двома складеними частинами. пами 21, які утворюють розрізну нішу 22 з конусоФіг.3 - фронтальна вертикальна проекція тієї ж подібним отвором 23, ці затискачі зчеплено з досамої загороди. статньо високою планкою 24, належним чином Фіг.4 - деталізована горизонтальна проекція закріпленої на протиставленому краю передньої одного зі з'єднувальних затискачів між загородами. частини 1, і розміщеної з проміжками від частини, Фіг.5-6 - відповідні схематичні зображення утвореними розпірками 25. З Фіг.5 видно, як довз'єднання між загородами або модулями на нерівжина планки 24 дозволяє модулям або загородам номірних поверхнях, а саме на поверхнях зі схозаймати різні положення по висоті, які є наслідком динками та на нерівних поверхнях. існування на землі сходинок, тоді як розрізні ніши Нарешті, на Фіг.7 зображено вигляд збоку двох 22 затискачів 20 дозволяють сусіднім загородам складених модульних загород. бути відповідним чином з'єднаними разом та наНа фігурах, зокрема на Фіг.1, показано запродійно встановленими на нерівномірних поверхнях, поновану винаходом загороду, утворену з двох як зображено на Фіг.6. частин, передньої частини 1 та задньої частини 2, З іншого боку (Фіг.7), утворена двома перетиякі є окремими, але можуть бути скріплені разом з наючимися площинами форма та повністю відкриможливістю розкріплення, тобто їх може бути розіта внутрішня частина загороди дозволяють загобрано, чиї частини отримано переважно литтям роді бути складеною з іншими ідентичними пластику під тиском, причому передня частина 1 загородами, займаючи при цьому мінімальний має вид прямокутної рами 3, яка оточує дуже міцпростір. Загороди мають горизонтальний виступ ну та легку решітчасту конструкцію 4, що забезпе27 на кожній з зовнішніх лицьових сторін обох часчує мінімальне перешкоджання проходженню повітин 1, 2, утворюючих загороду. Коли одну загороду тря, рама 3 у своїй нижній зоні переходить у пару вкладено в іншу, ніжки 5 та їх опори 6 передньої ніжок 5 з зовнішніми нижніми виступами 6 для почастини 1 вкладеної загороди потрапляють на гокращення їхнього стійкого положення, тоді як поризонтальний виступ 27 передньої частини 1 нижперечні ніши 8 розміщено на їх верхній поперечині ньої загороди, також це відбувається з опорною 7, для з’єднання шпунтами та пазами додаткових ніжкою задньої частини 2 вкладеної загороди, яка виступів 9, які виступають за верхній край 10 задпотрапляє на горизонтальний виступ 27 задньої ньої частини 2, ці елементи може бути зчеплено частини 2 загороди, розміщений на її нижній часразом з допомогою пальців 11, які також переважтині. но зроблено з пластику, і які одночасно проходять Необхідно вказати, що зони загороди, наприв отвори 12 поперечини 7 частини 1 та отвори 13 клад, зону 26 на Фіг.3, можна використати для верхньої поперечини 10 частини 2. розміщення сигнальних конструкцій. 7 86419 8 9 Комп’ютерна верстка В. Мацело 86419 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
