Комплектний розподільний пристрій

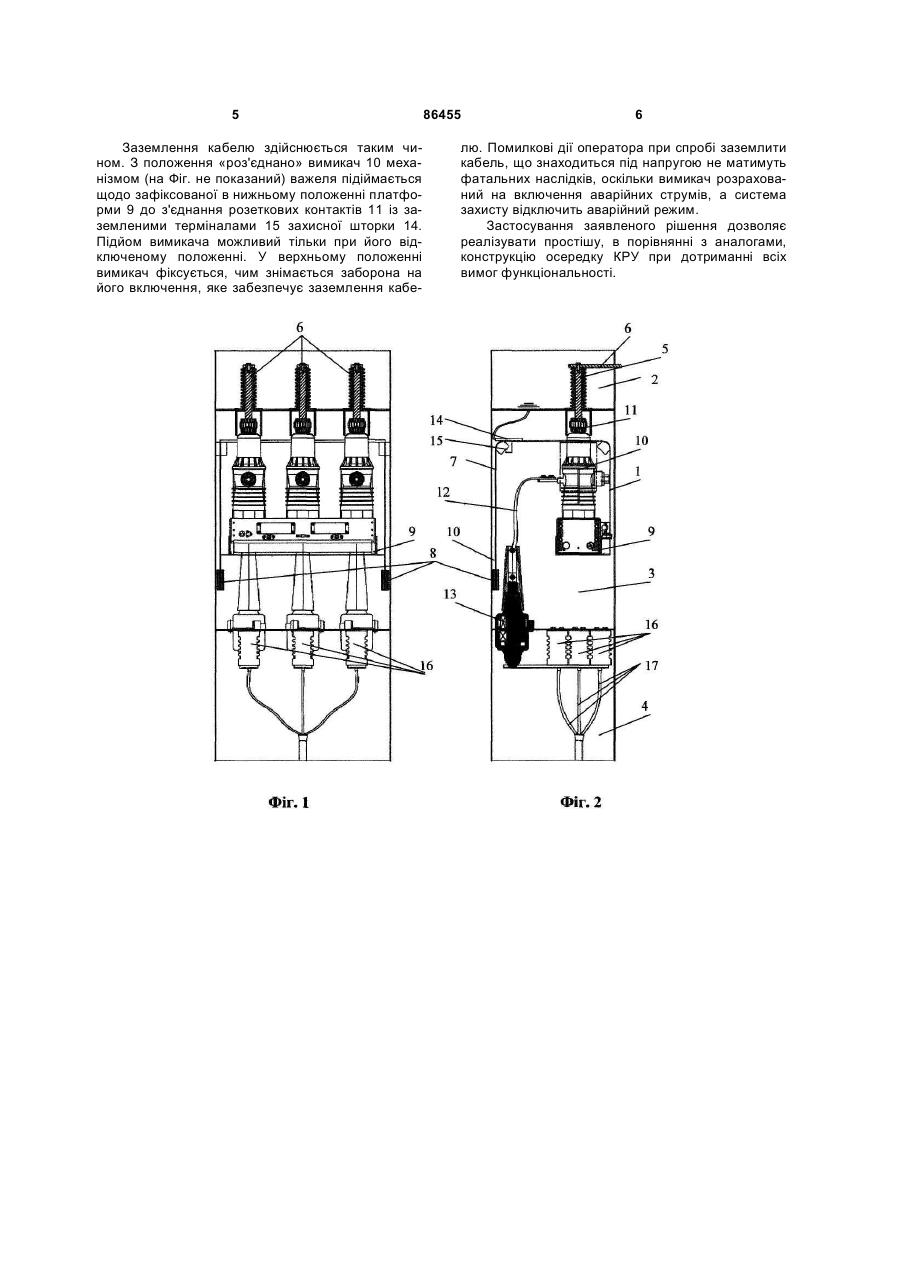

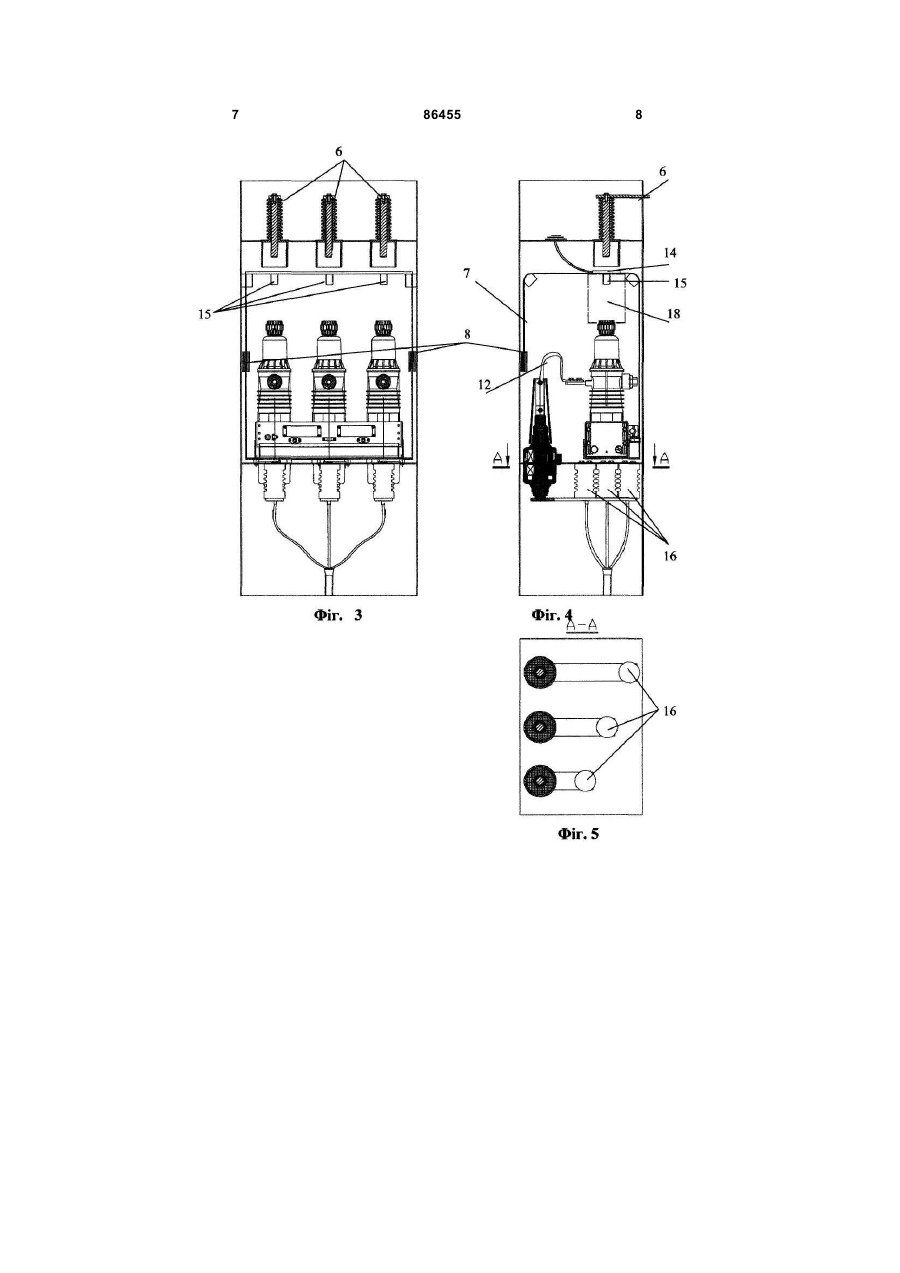

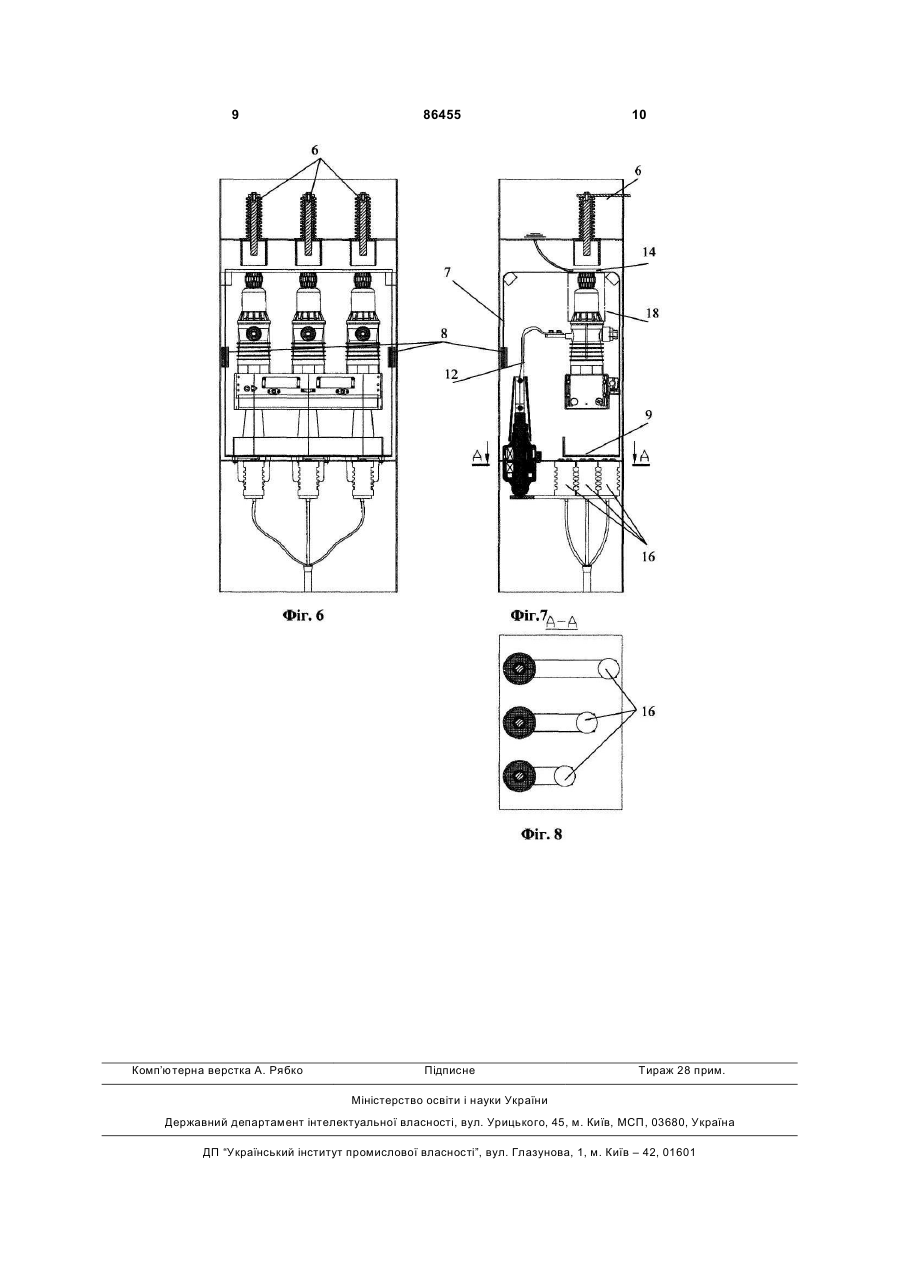

1. Комплектний розподільний пристрій, що складається з відсіку збірних шин, відсіку вимикача і кабельного відсіку, прохідних ізоляторів відсіку збірних шин і прохідних ізоляторів кабельного відсіку з вбудованими вимірниками струму і напруги, вакуумного вимикача з розташуванням фазних модулів в глибину, по відношенню до сторони обслуговування, захисної шторки, яка закриває доступ до прохідних ізоляторів збірних шин при положенні вимикача, відмінному від робочого, який відрізняється тим, що відсік вимикача забезпечений блочним підйомним механізмом, виконаним у C2 2 (19) 1 3 ваються захисні шторки [див. Type-LMT 2 Metalclad Switchgear. A.REYROLLE AND COMPANY LIMITED. IOMS 920 Issue 8/76]. Недоліком конструкції є великі габарити і складність кінематичної схеми, що передбачає при операції як горизонтальне, так і вертикальне переміщення вимикача. Складним, також, є механізм відкриття захисних шторок, що складається з декількох десятків деталей і вузлів. У основу винаходу встановлена задача створити такий комплектний розподільний пристрій, в якому шляхом зміни його кінематичної схеми досягається синхронізація переміщення вимикача і захисної шторки, при цьому розміщення терміналів на захисній шторці дозволяє реалізувати три основні стани пристрою (включено, роз'єднано і заземлено) переміщенням вимикача уздовж вертикальної осі, а захисної шторки по горизонталі. Це дозволило зменшити габарити пристрою і його вартість при збереженні всіх експлуатаційних параметрів. Для вирішення задачі запропонований комплектний розподільний пристрій, що складається з відсіку збірних шин, відсіку вимикача і кабельного відсіку, прохідних ізоляторів відсіку збірних шин і прохідних ізоляторів кабельного відсіку з вбудованими вимірниками струму і напруги, вакуумного вимикача з розташуванням фазних модулів в глибину, по відношенню до сторони обслуговування, захисної шторки, яка закриває доступ до прохідних ізоляторів збірних шин при положенні вимикача іншому від робочого, в якому, згідно з винаходом, відсік вимикача забезпечений блочним підйомним механізмом, виконаним у вигляді гнучкої тяги, що проходить через блоки, закріплені у верхніх кутах відсіку вимикача, на одному кінці гнучкої тяги закріплена платформа зі встановленим на ній вакуумним вимикачем, на іншому встановлена противага, а з горизонтальною її ділянкою пов'язана захисна шторка, при цьому верхні термінали вимикача забезпечені розетковими контактами, а нижні з'єднані гнучкими провідниками з верхніми клемами прохідних ізоляторів кабельного відсіку. У найпростішому варіанті противага виконана у вигляді вантажу сумірною з вимикачем масою. Ще один варіант виконання полягає у тому, що противага виконана у вигляді пружини, один кінець якої закріплений на гнучкій тязі, а інший на корпусі відсіку вимикача. Для реалізації операції заземлення кабелю, у тому випадку, коли КРУ використовується без окремо встановленого заземлювача, захисна шторка додатково забезпечена трьома фазними заземленими терміналами, направленими у бік вимикача, які при нижньому положенні платформи з вимикачем розташовані співвісно фазним модулям вимикача, а вимикач забезпечений підйомним механізмом по відношенню до згаданої платформи. Суть винаходу полягає у тому, що переміщення вимикача з платформою з крайнього нижнього положення «роз'єднане» в крайнє верхнє «включено» здійснюється прикладенням невеликого зусилля на підйомному механізмі, рівного різниці ваги противаги і вимикача з платформою. При пе 86455 4 реміщенні вимикача вгору захисна шторка, закріплена на горизонтальному плечі стрічкового механізму, автоматично відкриває доступ до прохідних ізоляторів збірних шин, а при русі вимикача вниз автоматично його закриває. Переміщення вимикача вгору щодо платформи, що знаходиться в нижньому положенні дозволяє підключити верхні термінали вимикача через розеткові контакти до потенціалу «землі». На Фіг.1 зображене КРП в робочому положенні. На Фіг.2 - КРП в робочому положенні, вид з боку обслуговування. На Фіг.3 - КРП в положенні «роз'єднано». На Фіг.4 - КРП в положенні «роз'єднано», вид з боку обслуговування. На Фіг.5 - переріз А-А Фіг.4 - термінали для підключення кабелю. На Фіг.6 - КРП в положенні «заземлено». На Фіг.7 - КРП в положенні «заземлено», вид з боку обслуговування. На Фіг.8 - переріз А-А Фіг.7 - термінали для підключення кабелю. Металевий корпус пристрою 1 роздільний на три відсіки: збірних шин 2, відсік вимикача 3 і кабельний відсік 4. У відсіку збірних шин розташовані верхні частини прохідних ізоляторів збірних шин 5 і збірні шини 6. У відсіку вимикача розташований стрічковий підйомний механізм 7, виконаний у вигляді тяги із закріпленими на одному вертикальному плечі її противагою 8, а на іншому - платформою 9 з вимикачем 10. Верхні термінали вимикача забезпечені розетковими контактами 11, а нижні термінали з'єднані гнучкими провідниками 12 з верхніми клемами прохідних ізоляторів кабельного відсіку 13. На горизонтальному плечі стрічкового підйомного механізму закріплена захисна шторка 14 із заземленими терміналами 15. У кабельному відсіку розташовані нижні частини прохідних ізоляторів 13 і термінали 16 для підключення кабелю 17. У корпусі 1 є оглядове вікно 18, яке дозволяє візуально контролювати положення вимикача 10. КРУ з'єднано з окремо встановленим заземлювачем (на кресленні не вказаний). Пристрій працює таким чином. З початкового положення «роз'єднано» (Фіг.3) платформа 9 з вимикачем 10 підіймається механізмом (на Фіг. не показаний) важеля до положення «включено» (Фіг.1), в якому платформа механічно фіксується. Згаданий підйом можливий тільки при відключеному положенні вимикача, а в процесі підйому операція вимикачем неможлива. При русі платформи 9 вгору противага 8 рухається вниз, а захисна шторка 14 зміщується вліво, відкриваючи доступ до прохідних ізоляторів збірних шин 5. Розеткові контакти 11 з'єднуються з терміналами прохідних ізоляторів збірних шин 5. У цьому положенні знімається блокування на операцію вимикачем, і він може бути замкнутий, забезпечивши підключення кабелю 17 до збірних шин 6. Переведення вимикача з робочого положення в положення «роз'єднано» відбувається в зворотній послідовності і можливий тільки при відключеному положенні вимикача. 5 Заземлення кабелю здійснюється таким чином. З положення «роз'єднано» вимикач 10 механізмом (на Фіг. не показаний) важеля підіймається щодо зафіксованої в нижньому положенні платформи 9 до з'єднання розеткових контактів 11 із заземленими терміналами 15 захисної шторки 14. Підйом вимикача можливий тільки при його відключеному положенні. У верхньому положенні вимикач фіксується, чим знімається заборона на його включення, яке забезпечує заземлення кабе 86455 6 лю. Помилкові дії оператора при спробі заземлити кабель, що знаходиться під напругою не матимуть фатальних наслідків, оскільки вимикач розрахований на включення аварійних струмів, а система захисту відключить аварійний режим. Застосування заявленого рішення дозволяє реалізувати простішу, в порівнянні з аналогами, конструкцію осередку КРУ при дотриманні всіх вимог функціональності. 7 86455 8 9 Комп’ютерна верстка А. Рябко 86455 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
