Комплектний розподільний пристрій ку-іоц

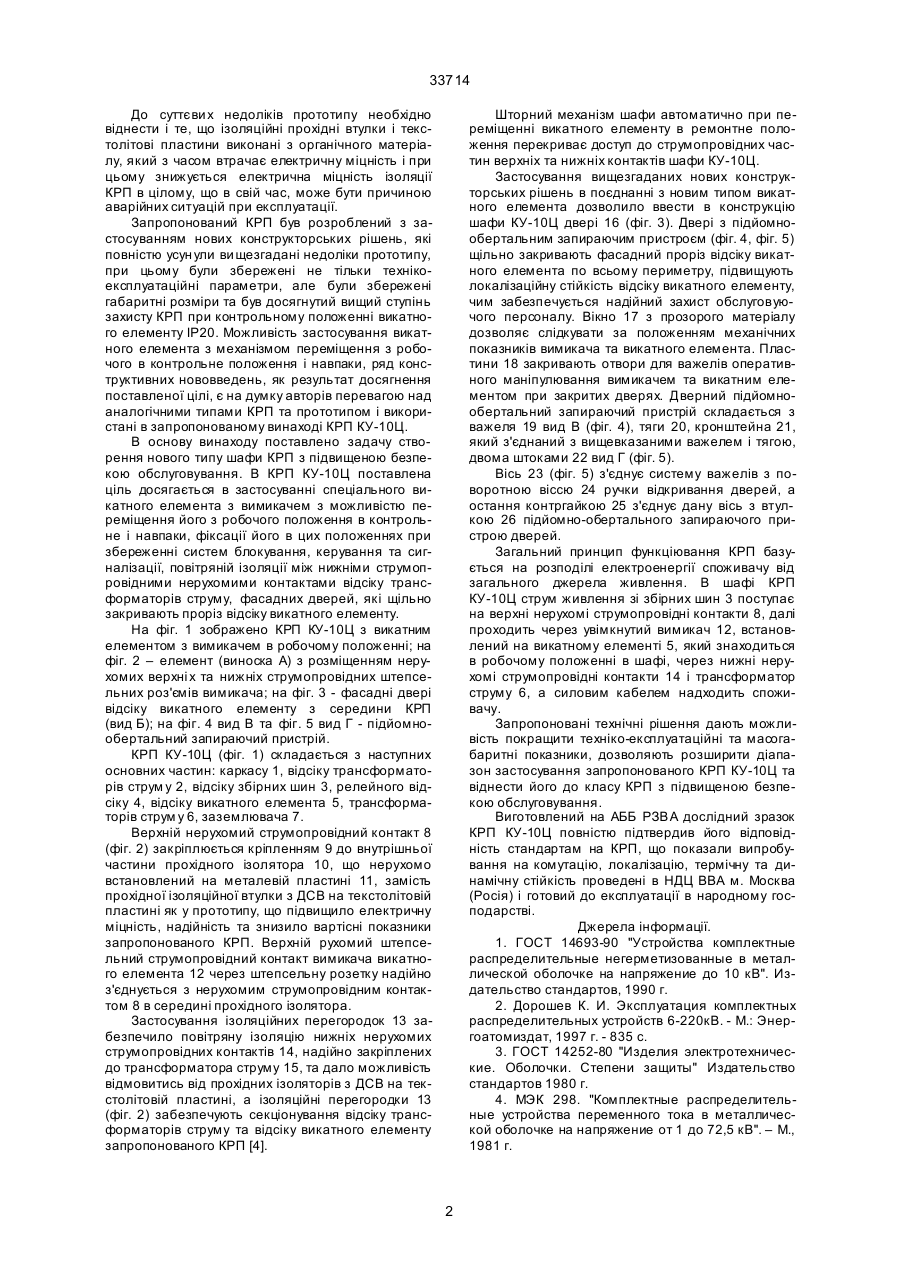

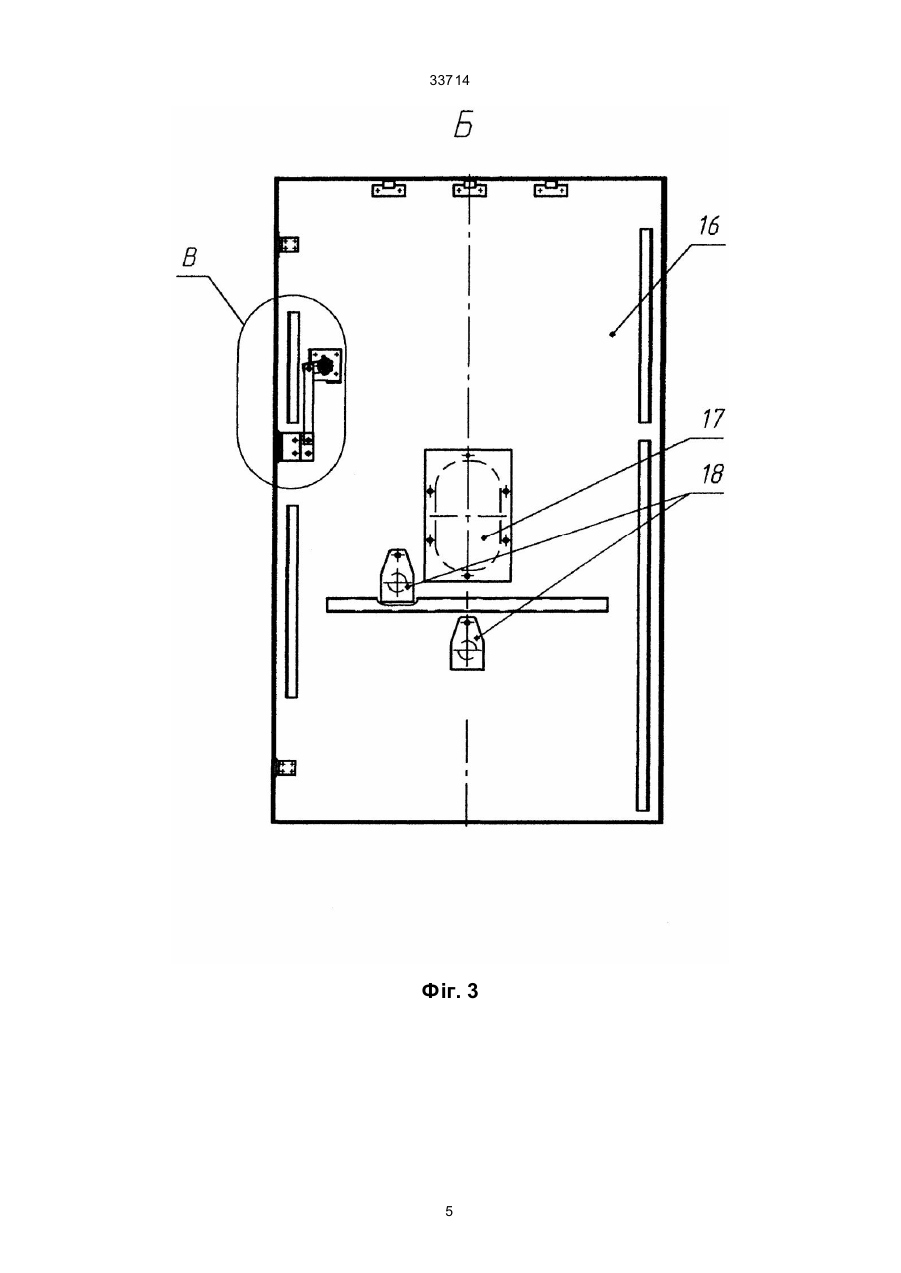

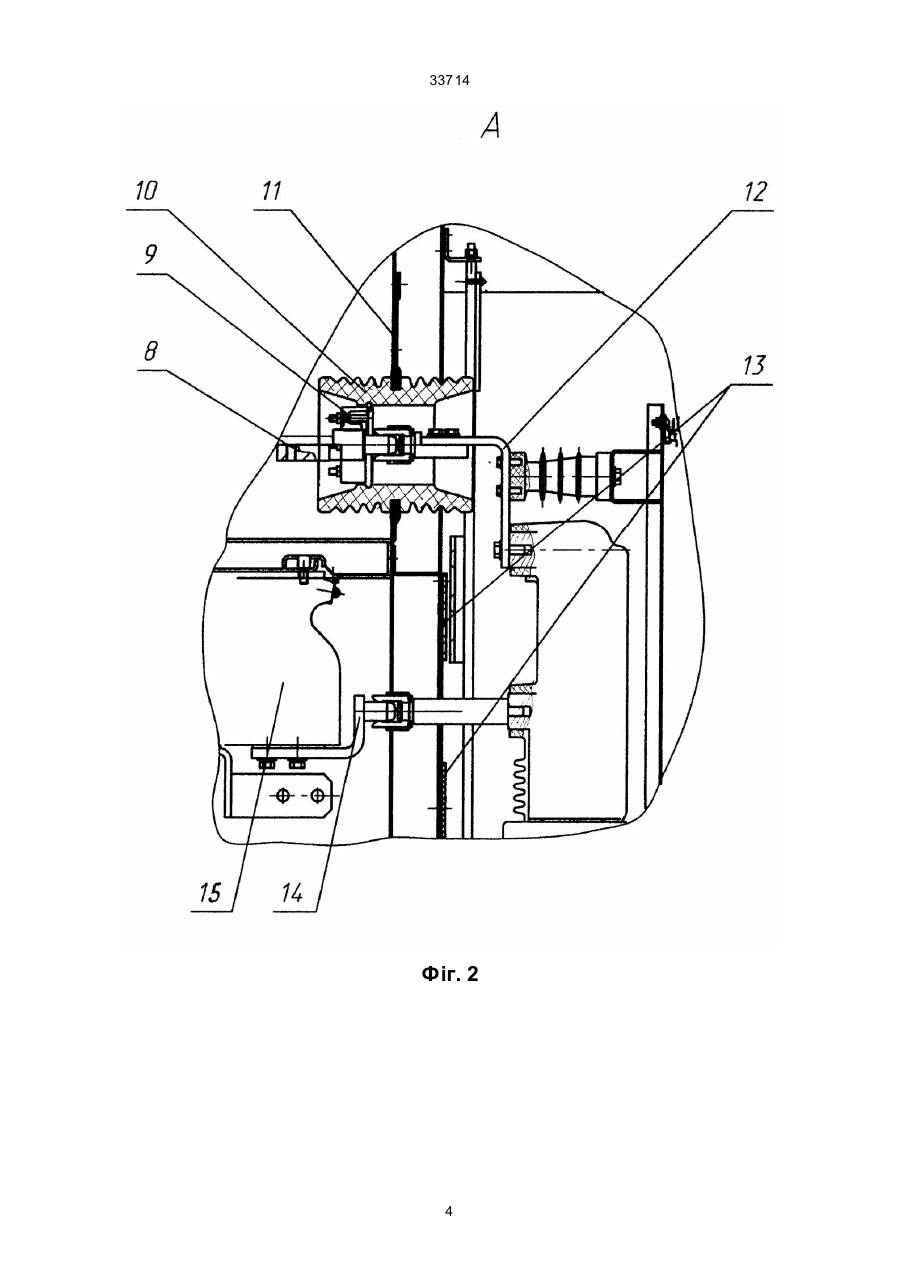

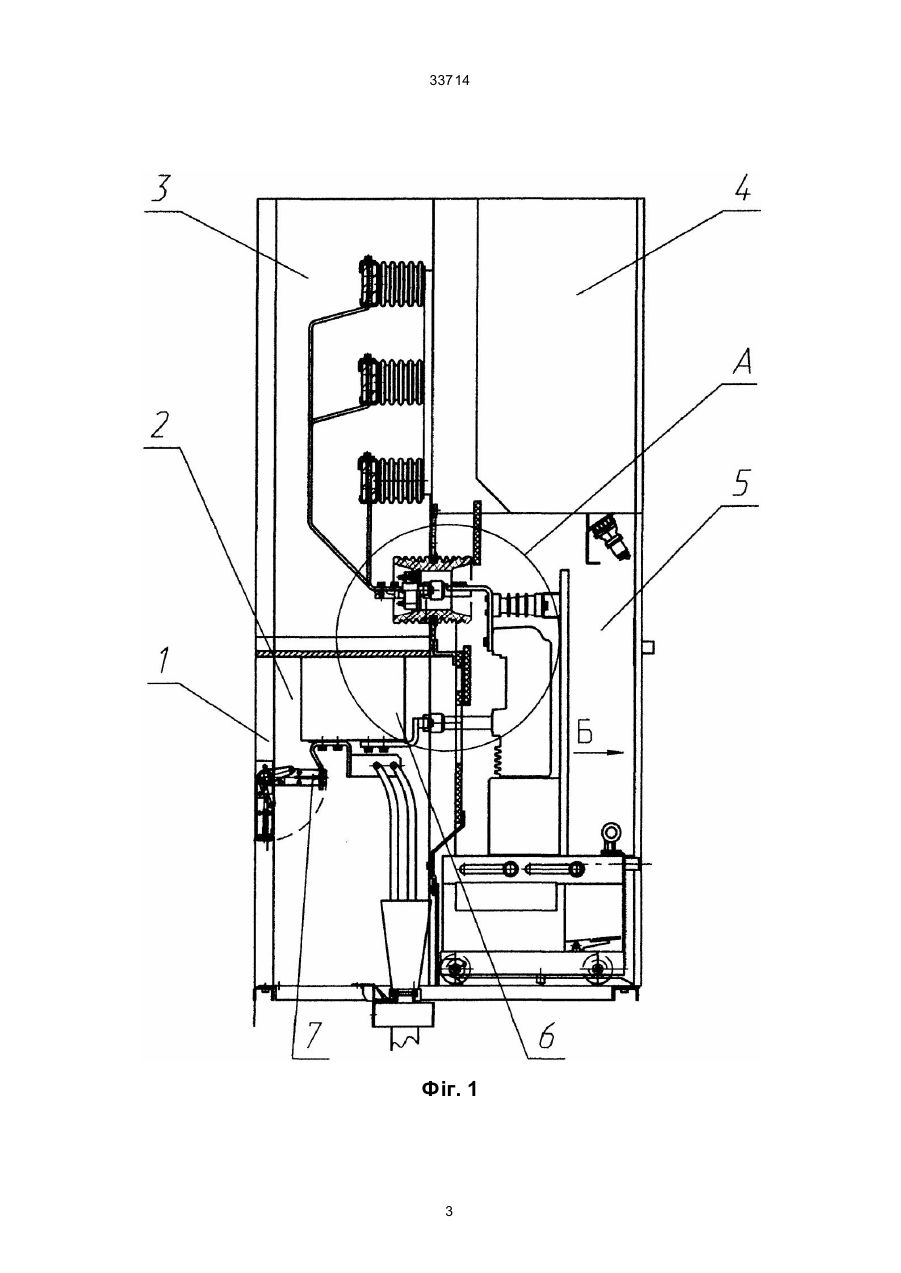

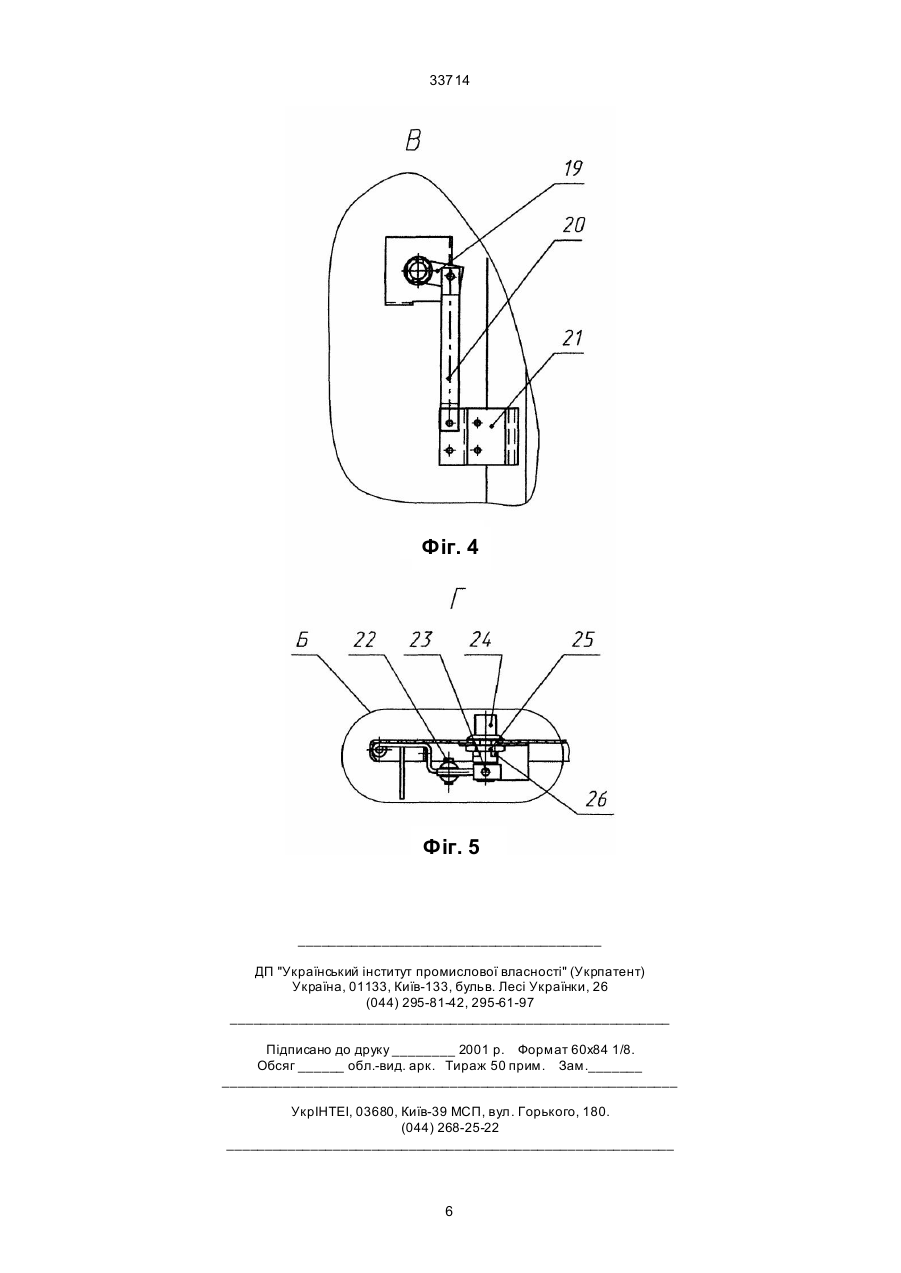

Комплектний розподільний пристрій, що містить каркас, відсік трансформаторів струму, відсік збірних шин, релейний відсік, відсік викатного елемента, заземлювач, нерухомі верхні та нижні струмопровідні контакти в прохідних ізоляційних втул 33714 До суттєви х недоліків прототипу необхідно віднести і те, що ізоляційні прохідні втулки і текстолітові пластини виконані з органічного матеріалу, який з часом втрачає електричну міцність і при цьому знижується електрична міцність ізоляції КРП в цілому, що в свій час, може бути причиною аварійних ситуацій при експлуатації. Запропонований КРП був розроблений з застосуванням нових конструкторських рішень, які повністю усун ули ви щезгадані недоліки прототипу, при цьому були збережені не тільки технікоексплуатаційні параметри, але були збережені габаритні розміри та був досягнутий вищий ступінь захисту КРП при контрольному положенні викатного елементу ІР20. Можливість застосування викатного елемента з механізмом переміщення з робочого в контрольне положення і навпаки, ряд конструктивних нововведень, як результат досягнення поставленої цілі, є на думку авторів перевагою над аналогічними типами КРП та прототипом і використані в запропонованому винаході КРП КУ-10Ц. В основу винаходу поставлено задачу створення нового типу шафи КРП з підвищеною безпекою обслуговування. В КРП КУ-10Ц поставлена ціль досягається в застосуванні спеціального викатного елемента з вимикачем з можливістю переміщення його з робочого положення в контрольне і навпаки, фіксації його в цих положеннях при збереженні систем блокування, керування та сигналізації, повітряній ізоляції між нижніми струмопровідними нерухомими контактами відсіку трансформаторів струму, фасадних дверей, які щільно закривають проріз відсіку викатного елементу. На фіг. 1 зображено КРП КУ-10Ц з викатним елементом з вимикачем в робочому положенні; на фіг. 2 – елемент (виноска А) з розміщенням нерухомих верхні х та нижніх струмопровідних штепсельних роз'ємів вимикача; на фіг. 3 - фасадні двері відсіку викатного елементу з середини КРП (вид Б); на фіг. 4 вид В та фіг. 5 вид Г - підйомнообертальний запираючий пристрій. КРП КУ-10Ц (фіг. 1) складається з наступних основних частин: каркасу 1, відсіку трансформаторів струм у 2, відсіку збірних шин 3, релейного відсіку 4, відсіку викатного елемента 5, трансформаторів струм у 6, заземлювача 7. Верхній нерухомий струмопровідний контакт 8 (фіг. 2) закріплюється кріпленням 9 до внутрішньої частини прохідного ізолятора 10, що нерухомо встановлений на металевій пластині 11, замість прохідної ізоляційної втулки з ДСВ на текстолітовій пластині як у прототипу, що підвищило електричну міцність, надійність та знизило вартісні показники запропонованого КРП. Верхній рухомий штепсельний струмопровідний контакт вимикача викатного елемента 12 через штепсельну розетку надійно з'єднується з нерухомим струмопровідним контактом 8 в середині прохідного ізолятора. Застосування ізоляційних перегородок 13 забезпечило повітряну ізоляцію нижніх нерухомих струмопровідних контактів 14, надійно закріплених до трансформатора струму 15, та дало можливість відмовитись від прохідних ізоляторів з ДСВ на текстолітовій пластині, а ізоляційні перегородки 13 (фіг. 2) забезпечують секціонування відсіку трансформаторів струму та відсіку викатного елементу запропонованого КРП [4]. Шторний механізм шафи автоматично при переміщенні викатного елементу в ремонтне положення перекриває доступ до струмопровідних частин верхніх та нижніх контактів шафи КУ-10Ц. Застосування вищезгаданих нових конструкторських рішень в поєднанні з новим типом викатного елемента дозволило ввести в конструкцію шафи КУ-10Ц двері 16 (фіг. 3). Двері з підйомнообертальним запираючим пристроєм (фіг. 4, фіг. 5) щільно закривають фасадний проріз відсіку викатного елемента по всьому периметру, підвищують локалізаційну стійкість відсіку викатного елементу, чим забезпечується надійний захист обслуговуючого персоналу. Вікно 17 з прозорого матеріалу дозволяє слідкувати за положенням механічних показників вимикача та викатного елемента. Пластини 18 закривають отвори для важелів оперативного маніпулювання вимикачем та викатним елементом при закритих дверях. Дверний підйомнообертальний запираючий пристрій складається з важеля 19 вид В (фіг. 4), тяги 20, кронштейна 21, який з'єднаний з вищевказаними важелем і тягою, двома штоками 22 вид Г (фіг. 5). Вісь 23 (фіг. 5) з'єднує систему важелів з поворотною віссю 24 ручки відкривання дверей, а остання контргайкою 25 з'єднує дану вісь з втулкою 26 підйомно-обертального запираючого пристрою дверей. Загальний принцип функціювання КРП базується на розподілі електроенергії споживачу від загального джерела живлення. В шафі КРП КУ-10Ц струм живлення зі збірних шин 3 поступає на верхні нерухомі струмопровідні контакти 8, далі проходить через увімкнутий вимикач 12, встановлений на викатному елементі 5, який знаходиться в робочому положенні в шафі, через нижні нерухомі струмопровідні контакти 14 і трансформатор струму 6, а силовим кабелем надходить споживачу. Запропоновані технічні рішення дають можливість покращити техніко-експлуатаційні та масогабаритні показники, дозволяють розширити діапазон застосування запропонованого КРП КУ-10Ц та віднести його до класу КРП з підвищеною безпекою обслуговування. Виготовлений на АББ РЗВА дослідний зразок КРП КУ-10Ц повністю підтвердив його відповідність стандартам на КРП, що показали випробування на комутацію, локалізацію, термічну та динамічну стійкість проведені в НДЦ ВВА м. Москва (Росія) і готовий до експлуатації в народному господарстві. Джерела інформації. 1. ГОСТ 14693-90 "Устройства комплектные распределительные негерметизованные в металлической оболочке на напряжение до 10 кВ". Издательство стандартов, 1990 г. 2. Дорошев К. И. Эксплуатация комплектных распределительных устройств 6-220кВ. - М.: Энергоатомиздат, 1997 г. - 835 с. 3. ГОСТ 14252-80 "Изделия электротехнические. Оболочки. Степени защиты" Издательство стандартов 1980 г. 4. МЭК 298. "Комплектные распределительные устройства переменного тока в металлической оболочке на напряжение от 1 до 72,5 кВ". – М., 1981 г. 2 33714 Фіг. 1 3 33714 Фіг. 2 4 33714 Фіг. 3 5 33714 Фіг. 4 Фіг. 5 ________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
