Пристрій для дренування біологічної порожнини

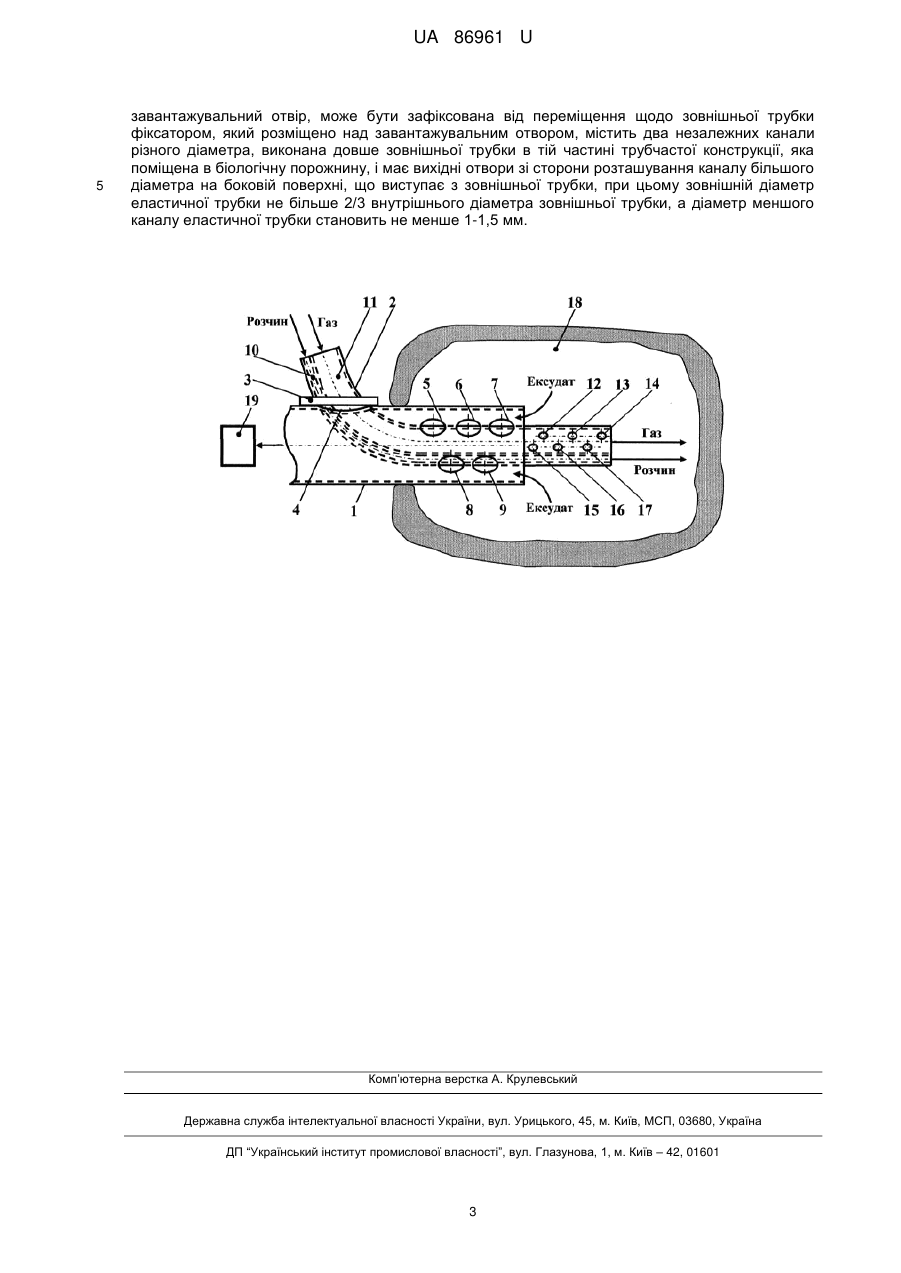

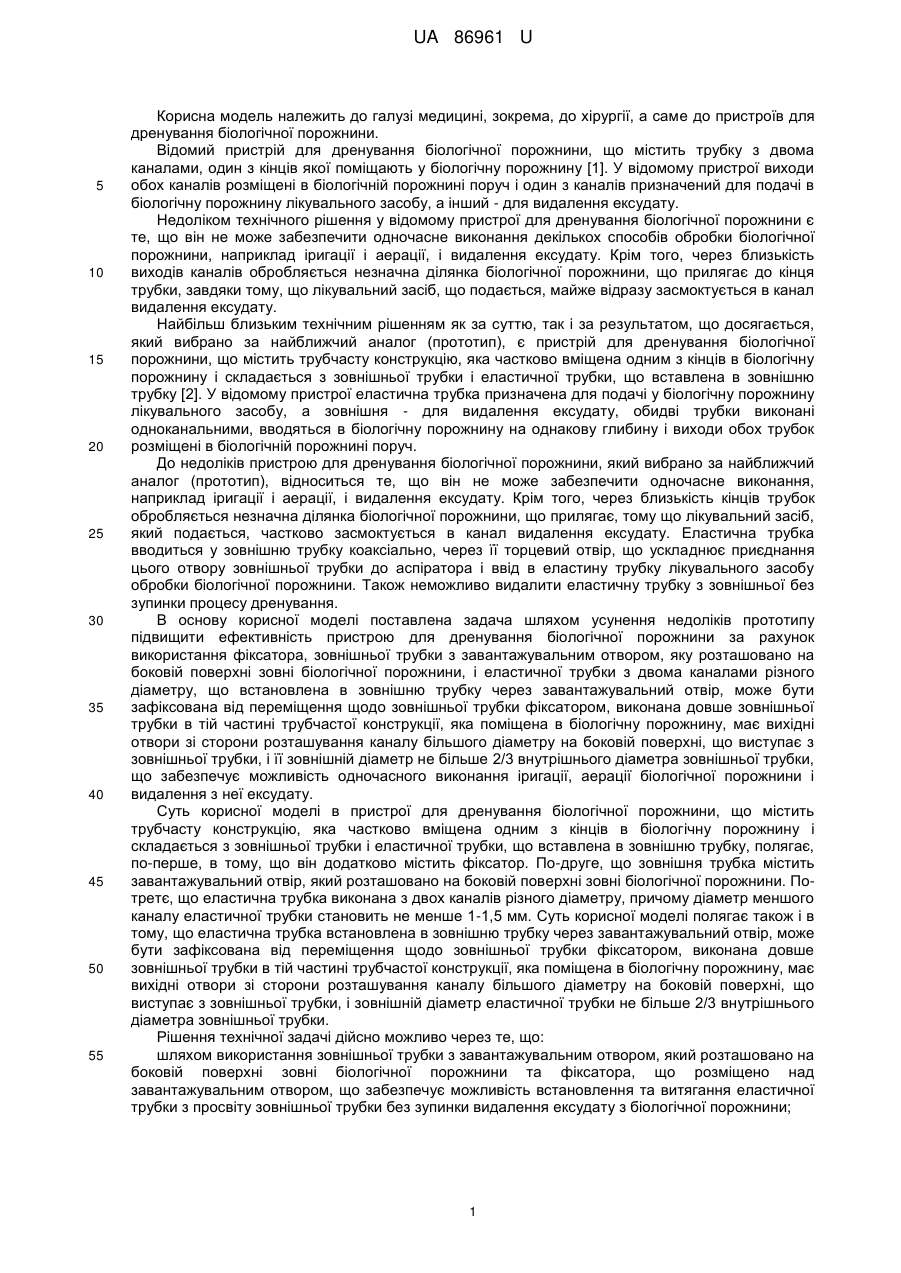

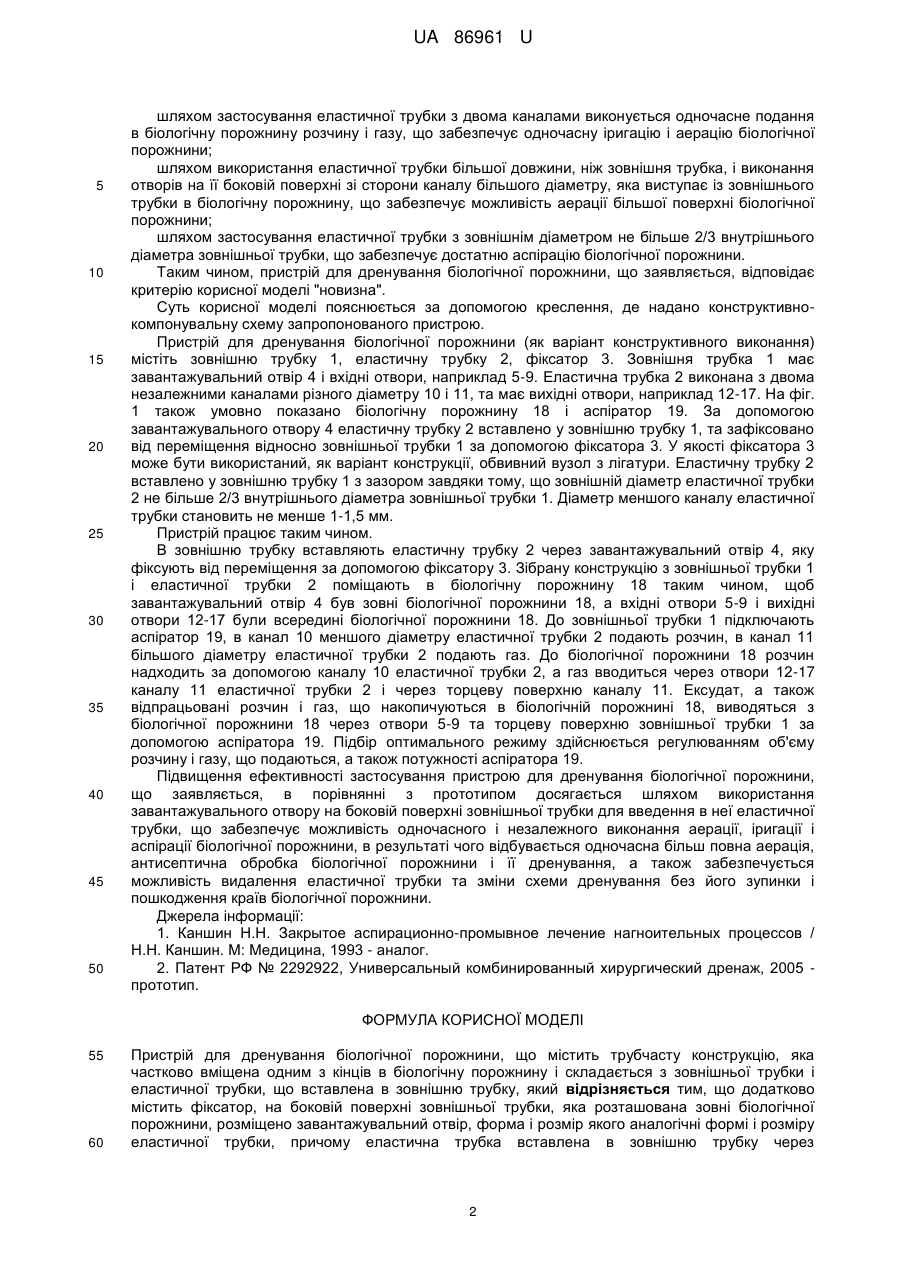

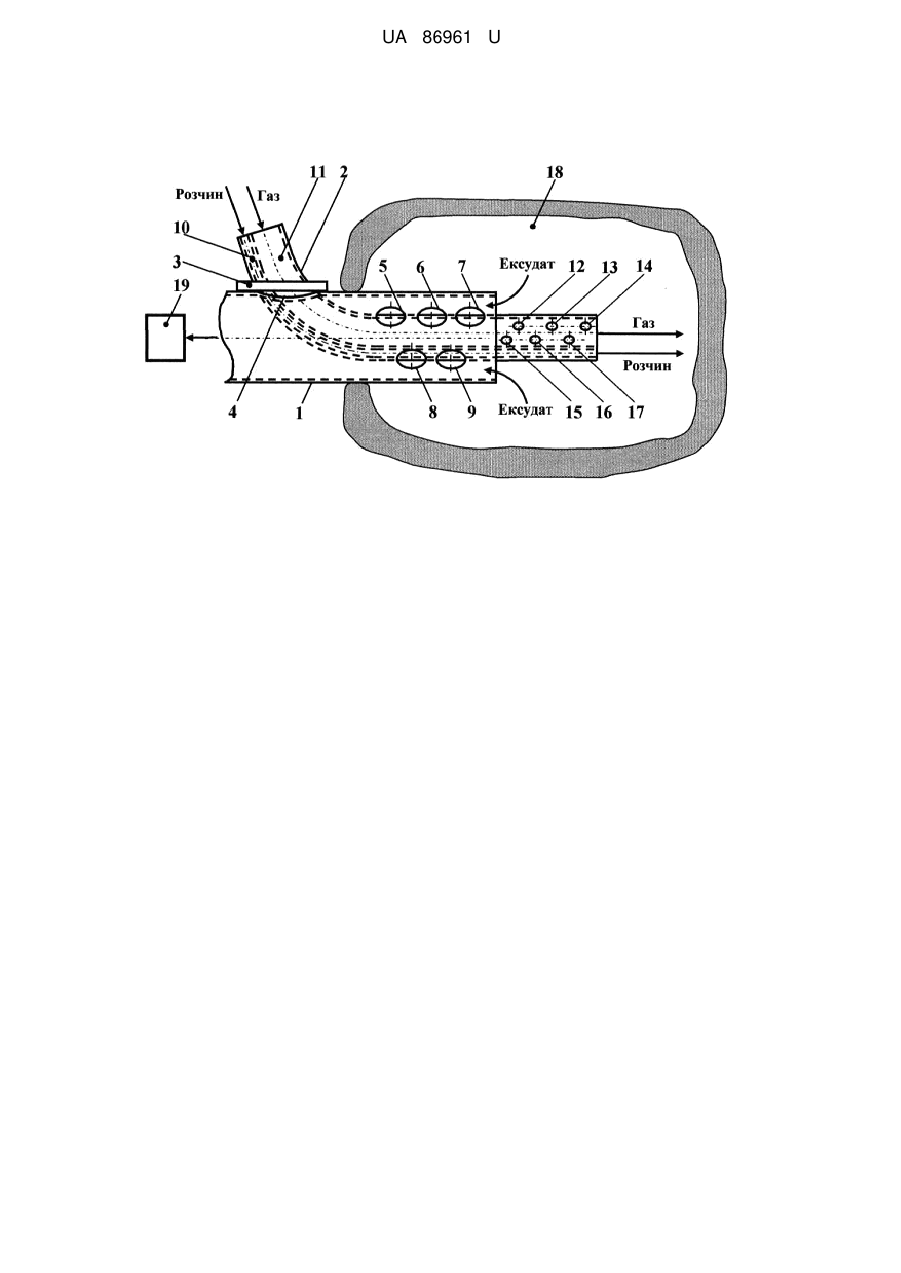

Реферат: Пристрій для дренування біологічної порожнини містить трубчасту конструкцію, яка частково вміщена одним з кінців в біологічну порожнину і складається з зовнішньої трубки і еластичної трубки, що вставлена в зовнішню трубку. Додатково містить фіксатор, на боковій поверхні зовнішньої трубки, яка розташована зовні біологічної порожнини, розміщено завантажувальний отвір, форма і розмір якого аналогічні формі і розміру еластичної трубки, причому еластична трубка вставлена в зовнішню трубку через завантажувальний отвір, може бути зафіксована від переміщення щодо зовнішньої трубки фіксатором, який розміщено над завантажувальним отвором, містить два незалежних канали різного діаметра, виконана довше зовнішньої трубки в тій частині трубчастої конструкції, яка поміщена в біологічну порожнину, і має вихідні отвори зі сторони розташування каналу більшого діаметра на боковій поверхні, що виступає з зовнішньої трубки. При цьому зовнішній діаметр еластичної трубки не більше 2/3 внутрішнього діаметра зовнішньої трубки, а діаметр меншого каналу еластичної трубки становить не менше 1-1,5 мм. UA 86961 U (54) ПРИСТРІЙ ДЛЯ ДРЕНУВАННЯ БІОЛОГІЧНОЇ ПОРОЖНИНИ UA 86961 U UA 86961 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі медицині, зокрема, до хірургії, а саме до пристроїв для дренування біологічної порожнини. Відомий пристрій для дренування біологічної порожнини, що містить трубку з двома каналами, один з кінців якої поміщають у біологічну порожнину [1]. У відомому пристрої виходи обох каналів розміщені в біологічній порожнині поруч і один з каналів призначений для подачі в біологічну порожнину лікувального засобу, а інший - для видалення ексудату. Недоліком технічного рішення у відомому пристрої для дренування біологічної порожнини є те, що він не може забезпечити одночасне виконання декількох способів обробки біологічної порожнини, наприклад іригації і аерації, і видалення ексудату. Крім того, через близькість виходів каналів обробляється незначна ділянка біологічної порожнини, що прилягає до кінця трубки, завдяки тому, що лікувальний засіб, що подається, майже відразу засмоктується в канал видалення ексудату. Найбільш близьким технічним рішенням як за суттю, так і за результатом, що досягається, який вибрано за найближчий аналог (прототип), є пристрій для дренування біологічної порожнини, що містить трубчасту конструкцію, яка частково вміщена одним з кінців в біологічну порожнину і складається з зовнішньої трубки і еластичної трубки, що вставлена в зовнішню трубку [2]. У відомому пристрої еластична трубка призначена для подачі у біологічну порожнину лікувального засобу, а зовнішня - для видалення ексудату, обидві трубки виконані одноканальними, вводяться в біологічну порожнину на однакову глибину і виходи обох трубок розміщені в біологічній порожнині поруч. До недоліків пристрою для дренування біологічної порожнини, який вибрано за найближчий аналог (прототип), відноситься те, що він не може забезпечити одночасне виконання, наприклад іригації і аерації, і видалення ексудату. Крім того, через близькість кінців трубок обробляється незначна ділянка біологічної порожнини, що прилягає, тому що лікувальний засіб, який подається, частково засмоктується в канал видалення ексудату. Еластична трубка вводиться у зовнішню трубку коаксіально, через її торцевий отвір, що ускладнює приєднання цього отвору зовнішньої трубки до аспіратора і ввід в еластину трубку лікувального засобу обробки біологічної порожнини. Також неможливо видалити еластичну трубку з зовнішньої без зупинки процесу дренування. В основу корисної моделі поставлена задача шляхом усунення недоліків прототипу підвищити ефективність пристрою для дренування біологічної порожнини за рахунок використання фіксатора, зовнішньої трубки з завантажувальним отвором, яку розташовано на боковій поверхні зовні біологічної порожнини, і еластичної трубки з двома каналами різного діаметру, що встановлена в зовнішню трубку через завантажувальний отвір, може бути зафіксована від переміщення щодо зовнішньої трубки фіксатором, виконана довше зовнішньої трубки в тій частині трубчастої конструкції, яка поміщена в біологічну порожнину, має вихідні отвори зі сторони розташування каналу більшого діаметру на боковій поверхні, що виступає з зовнішньої трубки, і її зовнішній діаметр не більше 2/3 внутрішнього діаметра зовнішньої трубки, що забезпечує можливість одночасного виконання іригації, аерації біологічної порожнини і видалення з неї ексудату. Суть корисної моделі в пристрої для дренування біологічної порожнини, що містить трубчасту конструкцію, яка частково вміщена одним з кінців в біологічну порожнину і складається з зовнішньої трубки і еластичної трубки, що вставлена в зовнішню трубку, полягає, по-перше, в тому, що він додатково містить фіксатор. По-друге, що зовнішня трубка містить завантажувальний отвір, який розташовано на боковій поверхні зовні біологічної порожнини. Потретє, що еластична трубка виконана з двох каналів різного діаметру, причому діаметр меншого каналу еластичної трубки становить не менше 1-1,5 мм. Суть корисної моделі полягає також і в тому, що еластична трубка встановлена в зовнішню трубку через завантажувальний отвір, може бути зафіксована від переміщення щодо зовнішньої трубки фіксатором, виконана довше зовнішньої трубки в тій частині трубчастої конструкції, яка поміщена в біологічну порожнину, має вихідні отвори зі сторони розташування каналу більшого діаметру на боковій поверхні, що виступає з зовнішньої трубки, і зовнішній діаметр еластичної трубки не більше 2/3 внутрішнього діаметра зовнішньої трубки. Рішення технічної задачі дійсно можливо через те, що: шляхом використання зовнішньої трубки з завантажувальним отвором, який розташовано на боковій поверхні зовні біологічної порожнини та фіксатора, що розміщено над завантажувальним отвором, що забезпечує можливість встановлення та витягання еластичної трубки з просвіту зовнішньої трубки без зупинки видалення ексудату з біологічної порожнини; 1 UA 86961 U 5 10 15 20 25 30 35 40 45 50 шляхом застосування еластичної трубки з двома каналами виконується одночасне подання в біологічну порожнину розчину і газу, що забезпечує одночасну іригацію і аерацію біологічної порожнини; шляхом використання еластичної трубки більшої довжини, ніж зовнішня трубка, і виконання отворів на її боковій поверхні зі сторони каналу більшого діаметру, яка виступає із зовнішнього трубки в біологічну порожнину, що забезпечує можливість аерації більшої поверхні біологічної порожнини; шляхом застосування еластичної трубки з зовнішнім діаметром не більше 2/3 внутрішнього діаметра зовнішньої трубки, що забезпечує достатню аспірацію біологічної порожнини. Таким чином, пристрій для дренування біологічної порожнини, що заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою креслення, де надано конструктивнокомпонувальну схему запропонованого пристрою. Пристрій для дренування біологічної порожнини (як варіант конструктивного виконання) містіть зовнішню трубку 1, еластичну трубку 2, фіксатор 3. Зовнішня трубка 1 має завантажувальний отвір 4 і вхідні отвори, наприклад 5-9. Еластична трубка 2 виконана з двома незалежними каналами різного діаметру 10 і 11, та має вихідні отвори, наприклад 12-17. На фіг. 1 також умовно показано біологічну порожнину 18 і аспіратор 19. За допомогою завантажувального отвору 4 еластичну трубку 2 вставлено у зовнішню трубку 1, та зафіксовано від переміщення відносно зовнішньої трубки 1 за допомогою фіксатора 3. У якості фіксатора 3 може бути використаний, як варіант конструкції, обвивний вузол з лігатури. Еластичну трубку 2 вставлено у зовнішню трубку 1 з зазором завдяки тому, що зовнішній діаметр еластичної трубки 2 не більше 2/3 внутрішнього діаметра зовнішньої трубки 1. Діаметр меншого каналу еластичної трубки становить не менше 1-1,5 мм. Пристрій працює таким чином. В зовнішню трубку вставляють еластичну трубку 2 через завантажувальний отвір 4, яку фіксують від переміщення за допомогою фіксатору 3. Зібрану конструкцію з зовнішньої трубки 1 і еластичної трубки 2 поміщають в біологічну порожнину 18 таким чином, щоб завантажувальний отвір 4 був зовні біологічної порожнини 18, а вхідні отвори 5-9 і вихідні отвори 12-17 були всередині біологічної порожнини 18. До зовнішньої трубки 1 підключають аспіратор 19, в канал 10 меншого діаметру еластичної трубки 2 подають розчин, в канал 11 більшого діаметру еластичної трубки 2 подають газ. До біологічної порожнини 18 розчин надходить за допомогою каналу 10 еластичної трубки 2, а газ вводиться через отвори 12-17 каналу 11 еластичної трубки 2 і через торцеву поверхню каналу 11. Ексудат, а також відпрацьовані розчин і газ, що накопичуються в біологічній порожнині 18, виводяться з біологічної порожнини 18 через отвори 5-9 та торцеву поверхню зовнішньої трубки 1 за допомогою аспіратора 19. Підбір оптимального режиму здійснюється регулюванням об'єму розчину і газу, що подаються, а також потужностіаспіратора 19. Підвищення ефективності застосування пристрою для дренування біологічної порожнини, що заявляється, в порівнянні з прототипом досягається шляхом використання завантажувального отвору на боковій поверхні зовнішньої трубки для введення в неї еластичної трубки, що забезпечує можливість одночасного і незалежного виконання аерації, іригації і аспірації біологічної порожнини, в результаті чого відбувається одночасна більш повна аерація, антисептична обробка біологічної порожнини і її дренування, а також забезпечується можливість видалення еластичної трубки та зміни схеми дренування без його зупинки і пошкодження країв біологічної порожнини. Джерела інформації: 1. Каншин Н.Н. Закрытое аспирационно-промывное лечение нагноительных процессов / Н.Н. Каншин. М: Медицина, 1993 - аналог. 2. Патент РФ № 2292922, Универсальный комбинированный хирургический дренаж, 2005 прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Пристрій для дренування біологічної порожнини, що містить трубчасту конструкцію, яка частково вміщена одним з кінців в біологічну порожнину і складається з зовнішньої трубки і еластичної трубки, що вставлена в зовнішню трубку, який відрізняється тим, що додатково містить фіксатор, на боковій поверхні зовнішньої трубки, яка розташована зовні біологічної порожнини, розміщено завантажувальний отвір, форма і розмір якого аналогічні формі і розміру еластичної трубки, причому еластична трубка вставлена в зовнішню трубку через 2 UA 86961 U 5 завантажувальний отвір, може бути зафіксована від переміщення щодо зовнішньої трубки фіксатором, який розміщено над завантажувальним отвором, містить два незалежних канали різного діаметра, виконана довше зовнішньої трубки в тій частині трубчастої конструкції, яка поміщена в біологічну порожнину, і має вихідні отвори зі сторони розташування каналу більшого діаметра на боковій поверхні, що виступає з зовнішньої трубки, при цьому зовнішній діаметр еластичної трубки не більше 2/3 внутрішнього діаметра зовнішньої трубки, а діаметр меншого каналу еластичної трубки становить не менше 1-1,5 мм. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
