Кришка

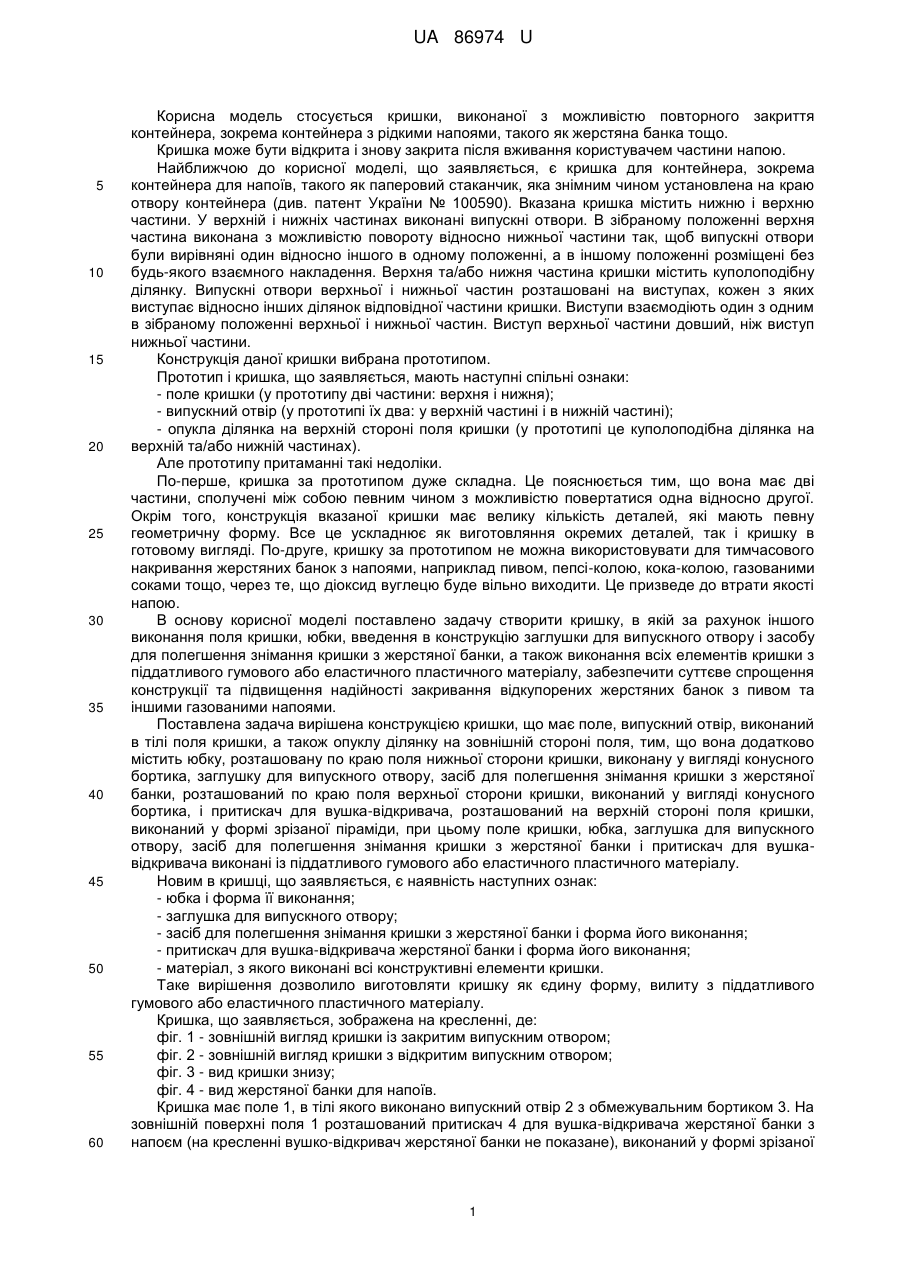

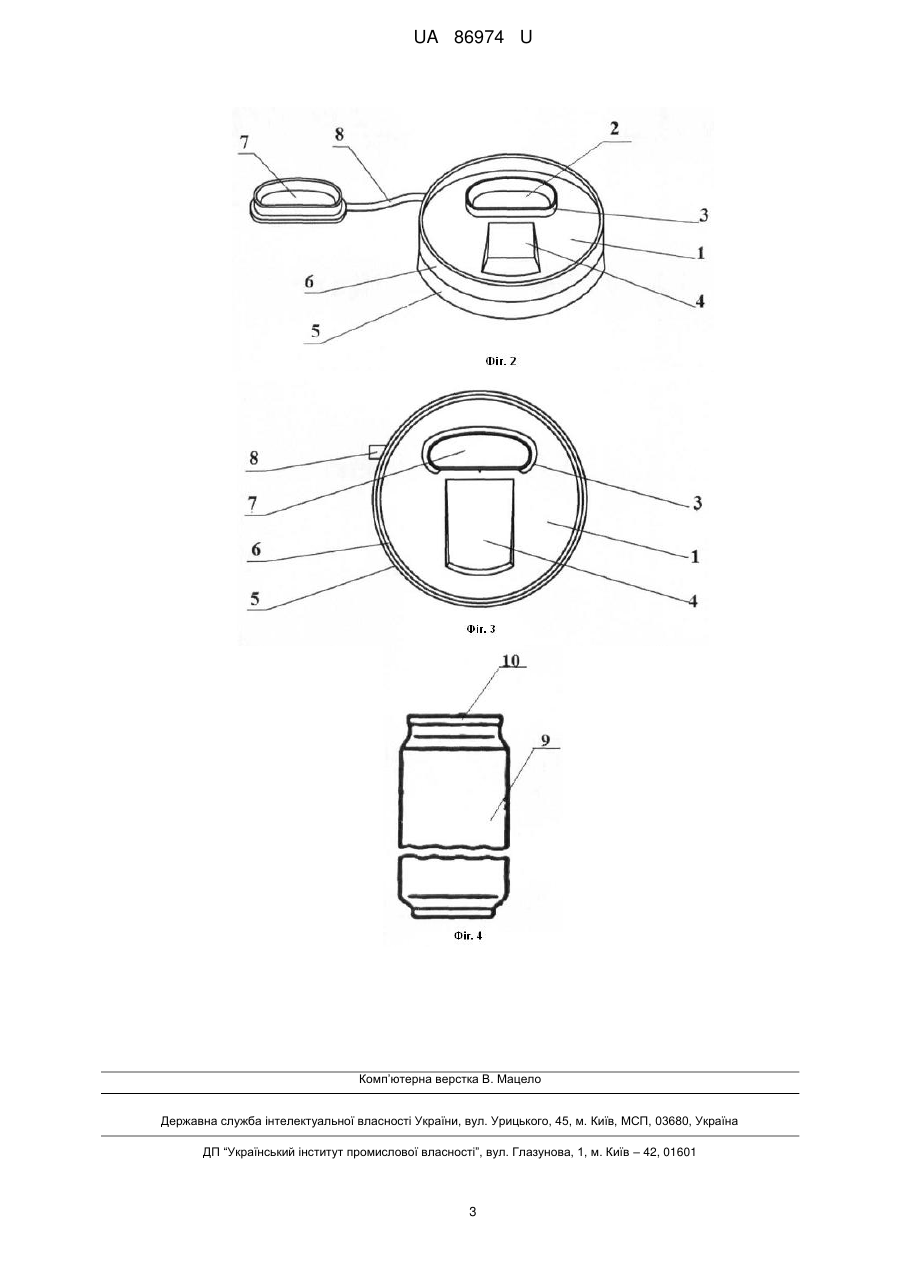

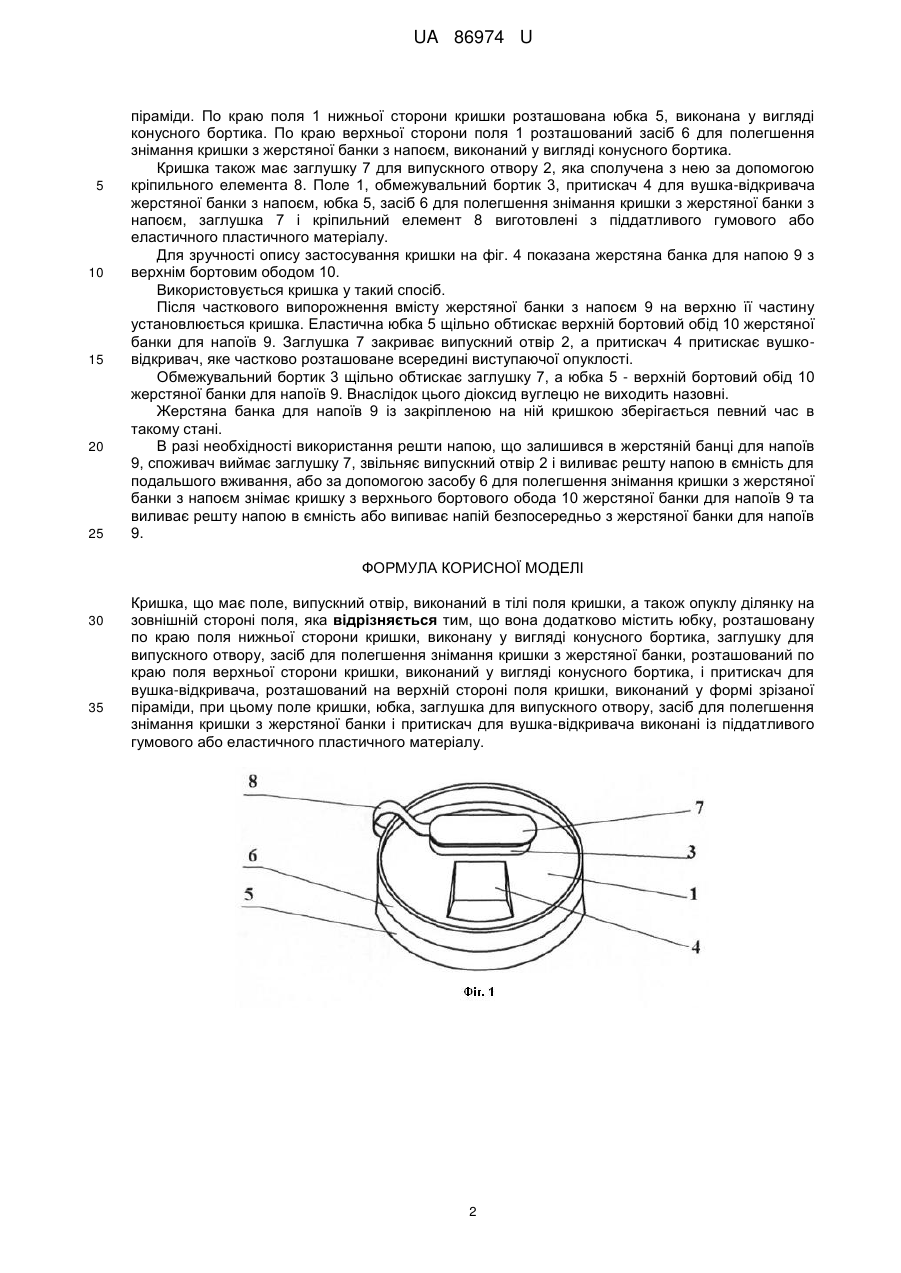

Реферат: UA 86974 U UA 86974 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується кришки, виконаної з можливістю повторного закриття контейнера, зокрема контейнера з рідкими напоями, такого як жерстяна банка тощо. Кришка може бути відкрита і знову закрита після вживання користувачем частини напою. Найближчою до корисної моделі, що заявляється, є кришка для контейнера, зокрема контейнера для напоїв, такого як паперовий стаканчик, яка знімним чином установлена на краю отвору контейнера (див. патент України № 100590). Вказана кришка містить нижню і верхню частини. У верхній і нижніх частинах виконані випускні отвори. В зібраному положенні верхня частина виконана з можливістю повороту відносно нижньої частини так, щоб випускні отвори були вирівняні один відносно іншого в одному положенні, а в іншому положенні розміщені без будь-якого взаємного накладення. Верхня та/або нижня частина кришки містить куполоподібну ділянку. Випускні отвори верхньої і нижньої частин розташовані на виступах, кожен з яких виступає відносно інших ділянок відповідної частини кришки. Виступи взаємодіють один з одним в зібраному положенні верхньої і нижньої частин. Виступ верхньої частини довший, ніж виступ нижньої частини. Конструкція даної кришки вибрана прототипом. Прототип і кришка, що заявляється, мають наступні спільні ознаки: - поле кришки (у прототипу дві частини: верхня і нижня); - випускний отвір (у прототипі їх два: у верхній частині і в нижній частині); - опукла ділянка на верхній стороні поля кришки (у прототипі це куполоподібна ділянка на верхній та/або нижній частинах). Але прототипу притаманні такі недоліки. По-перше, кришка за прототипом дуже складна. Це пояснюється тим, що вона має дві частини, сполучені між собою певним чином з можливістю повертатися одна відносно другої. Окрім того, конструкція вказаної кришки має велику кількість деталей, які мають певну геометричну форму. Все це ускладнює як виготовляння окремих деталей, так і кришку в готовому вигляді. По-друге, кришку за прототипом не можна використовувати для тимчасового накривання жерстяних банок з напоями, наприклад пивом, пепсі-колою, кока-колою, газованими соками тощо, через те, що діоксид вуглецю буде вільно виходити. Це призведе до втрати якості напою. В основу корисної моделі поставлено задачу створити кришку, в якій за рахунок іншого виконання поля кришки, юбки, введення в конструкцію заглушки для випускного отвору і засобу для полегшення знімання кришки з жерстяної банки, а також виконання всіх елементів кришки з піддатливого гумового або еластичного пластичного матеріалу, забезпечити суттєве спрощення конструкції та підвищення надійності закривання відкупорених жерстяних банок з пивом та іншими газованими напоями. Поставлена задача вирішена конструкцією кришки, що має поле, випускний отвір, виконаний в тілі поля кришки, а також опуклу ділянку на зовнішній стороні поля, тим, що вона додатково містить юбку, розташовану по краю поля нижньої сторони кришки, виконану у вигляді конусного бортика, заглушку для випускного отвору, засіб для полегшення знімання кришки з жерстяної банки, розташований по краю поля верхньої сторони кришки, виконаний у вигляді конусного бортика, і притискач для вушка-відкривача, розташований на верхній стороні поля кришки, виконаний у формі зрізаної піраміди, при цьому поле кришки, юбка, заглушка для випускного отвору, засіб для полегшення знімання кришки з жерстяної банки і притискач для вушкавідкривача виконані із піддатливого гумового або еластичного пластичного матеріалу. Новим в кришці, що заявляється, є наявність наступних ознак: - юбка і форма її виконання; - заглушка для випускного отвору; - засіб для полегшення знімання кришки з жерстяної банки і форма його виконання; - притискач для вушка-відкривача жерстяної банки і форма його виконання; - матеріал, з якого виконані всі конструктивні елементи кришки. Таке вирішення дозволило виготовляти кришку як єдину форму, вилиту з піддатливого гумового або еластичного пластичного матеріалу. Кришка, що заявляється, зображена на кресленні, де: фіг. 1 - зовнішній вигляд кришки із закритим випускним отвором; фіг. 2 - зовнішній вигляд кришки з відкритим випускним отвором; фіг. 3 - вид кришки знизу; фіг. 4 - вид жерстяної банки для напоїв. Кришка має поле 1, в тілі якого виконано випускний отвір 2 з обмежувальним бортиком 3. На зовнішній поверхні поля 1 розташований притискач 4 для вушка-відкривача жерстяної банки з напоєм (на кресленні вушко-відкривач жерстяної банки не показане), виконаний у формі зрізаної 1 UA 86974 U 5 10 15 20 25 піраміди. По краю поля 1 нижньої сторони кришки розташована юбка 5, виконана у вигляді конусного бортика. По краю верхньої сторони поля 1 розташований засіб 6 для полегшення знімання кришки з жерстяної банки з напоєм, виконаний у вигляді конусного бортика. Кришка також має заглушку 7 для випускного отвору 2, яка сполучена з нею за допомогою кріпильного елемента 8. Поле 1, обмежувальний бортик 3, притискач 4 для вушка-відкривача жерстяної банки з напоєм, юбка 5, засіб 6 для полегшення знімання кришки з жерстяної банки з напоєм, заглушка 7 і кріпильний елемент 8 виготовлені з піддатливого гумового або еластичного пластичного матеріалу. Для зручності опису застосування кришки на фіг. 4 показана жерстяна банка для напою 9 з верхнім бортовим ободом 10. Використовується кришка у такий спосіб. Після часткового випорожнення вмісту жерстяної банки з напоєм 9 на верхню її частину установлюється кришка. Еластична юбка 5 щільно обтискає верхній бортовий обід 10 жерстяної банки для напоїв 9. Заглушка 7 закриває випускний отвір 2, а притискач 4 притискає вушковідкривач, яке частково розташоване всередині виступаючої опуклості. Обмежувальний бортик 3 щільно обтискає заглушку 7, а юбка 5 - верхній бортовий обід 10 жерстяної банки для напоїв 9. Внаслідок цього діоксид вуглецю не виходить назовні. Жерстяна банка для напоїв 9 із закріпленою на ній кришкою зберігається певний час в такому стані. В разі необхідності використання решти напою, що залишився в жерстяній банці для напоїв 9, споживач виймає заглушку 7, звільняє випускний отвір 2 і виливає решту напою в ємність для подальшого вживання, або за допомогою засобу 6 для полегшення знімання кришки з жерстяної банки з напоєм знімає кришку з верхнього бортового обода 10 жерстяної банки для напоїв 9 та виливає решту напою в ємність або випиває напій безпосередньо з жерстяної банки для напоїв 9. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Кришка, що має поле, випускний отвір, виконаний в тілі поля кришки, а також опуклу ділянку на зовнішній стороні поля, яка відрізняється тим, що вона додатково містить юбку, розташовану по краю поля нижньої сторони кришки, виконану у вигляді конусного бортика, заглушку для випускного отвору, засіб для полегшення знімання кришки з жерстяної банки, розташований по краю поля верхньої сторони кришки, виконаний у вигляді конусного бортика, і притискач для вушка-відкривача, розташований на верхній стороні поля кришки, виконаний у формі зрізаної піраміди, при цьому поле кришки, юбка, заглушка для випускного отвору, засіб для полегшення знімання кришки з жерстяної банки і притискач для вушка-відкривача виконані із піддатливого гумового або еластичного пластичного матеріалу. 2 UA 86974 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
