Високоефективний гідравлічний сифон

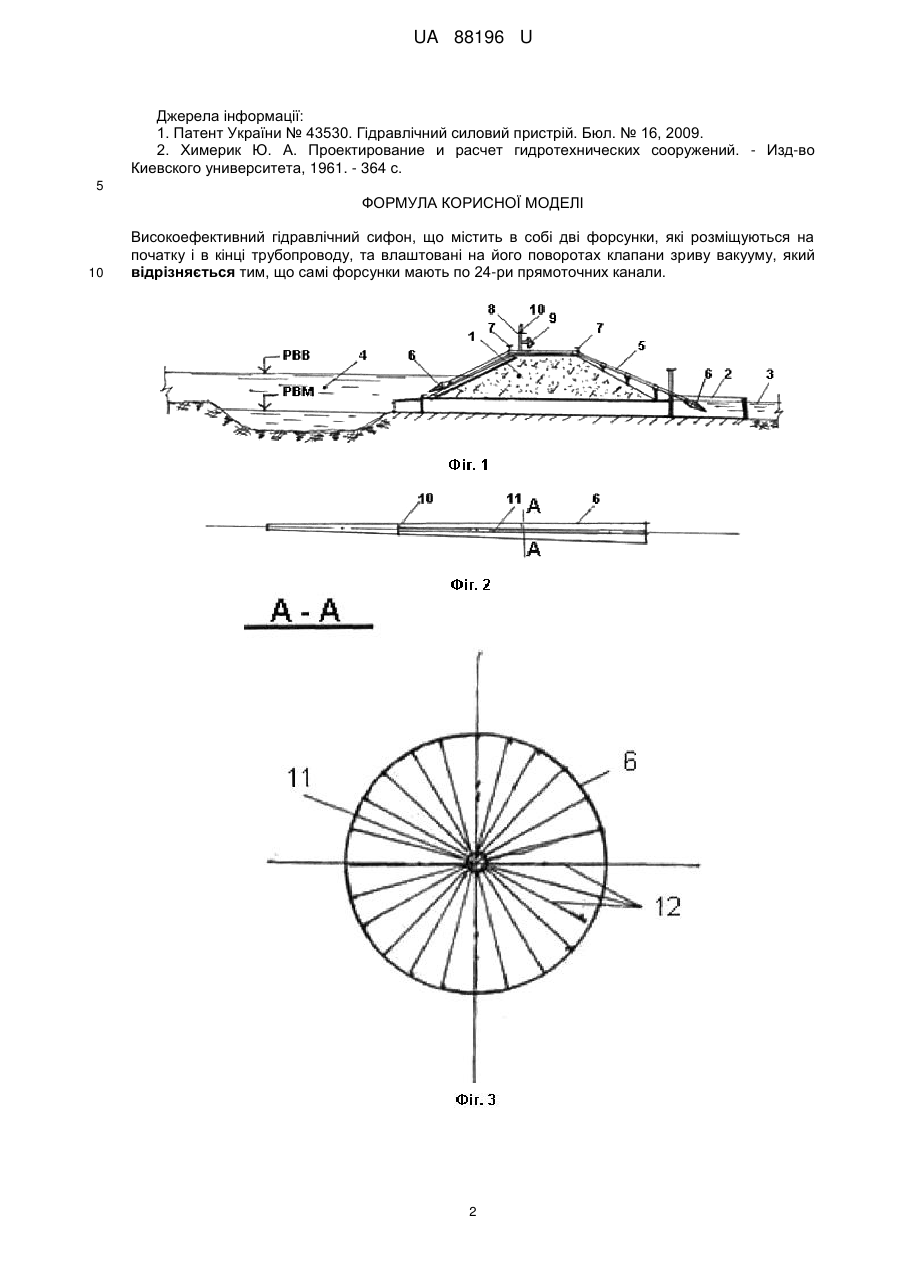

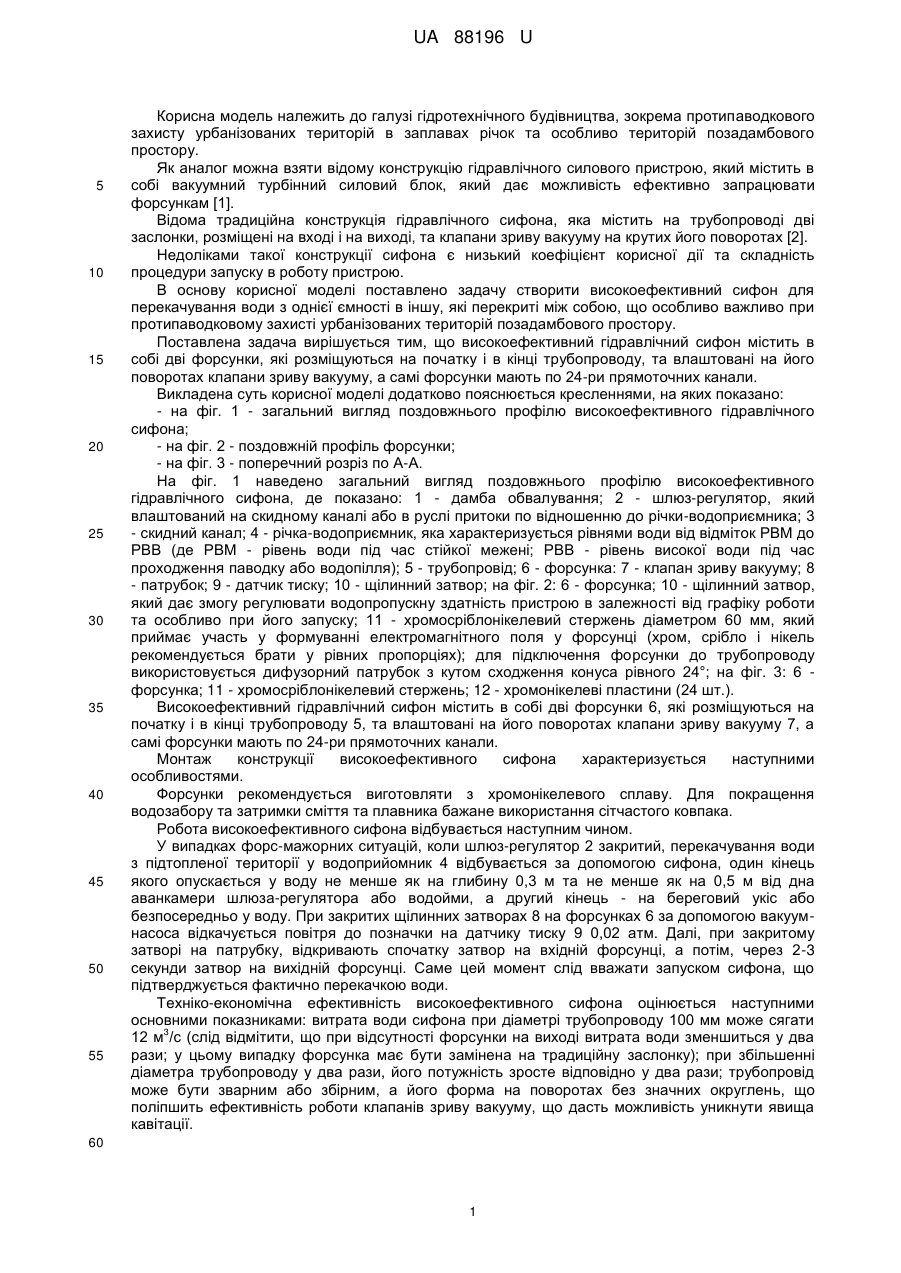

Реферат: UA 88196 U UA 88196 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі гідротехнічного будівництва, зокрема протипаводкового захисту урбанізованих територій в заплавах річок та особливо територій позадамбового простору. Як аналог можна взяти відому конструкцію гідравлічного силового пристрою, який містить в собі вакуумний турбінний силовий блок, який дає можливість ефективно запрацювати форсункам [1]. Відома традиційна конструкція гідравлічного сифона, яка містить на трубопроводі дві заслонки, розміщені на вході і на виході, та клапани зриву вакууму на крутих його поворотах [2]. Недоліками такої конструкції сифона є низький коефіцієнт корисної дії та складність процедури запуску в роботу пристрою. В основу корисної моделі поставлено задачу створити високоефективний сифон для перекачування води з однієї ємності в іншу, які перекриті між собою, що особливо важливо при протипаводковому захисті урбанізованих територій позадамбового простору. Поставлена задача вирішується тим, що високоефективний гідравлічний сифон містить в собі дві форсунки, які розміщуються на початку і в кінці трубопроводу, та влаштовані на його поворотах клапани зриву вакууму, а самі форсунки мають по 24-ри прямоточних канали. Викладена суть корисної моделі додатково пояснюється кресленнями, на яких показано: - на фіг. 1 - загальний вигляд поздовжнього профілю високоефективного гідравлічного сифона; - на фіг. 2 - поздовжній профіль форсунки; - на фіг. 3 - поперечний розріз по А-А. На фіг. 1 наведено загальний вигляд поздовжнього профілю високоефективного гідравлічного сифона, де показано: 1 - дамба обвалування; 2 - шлюз-регулятор, який влаштований на скидному каналі або в руслі притоки по відношенню до річки-водоприємника; 3 - скидний канал; 4 - річка-водоприємник, яка характеризується рівнями води від відміток РВМ до РВВ (де РВМ - рівень води під час стійкої межені; РВВ - рівень високої води під час проходження паводку або водопілля); 5 - трубопровід; 6 - форсунка: 7 - клапан зриву вакууму; 8 - патрубок; 9 - датчик тиску; 10 - щілинний затвор; на фіг. 2: 6 - форсунка; 10 - щілинний затвор, який дає змогу регулювати водопропускну здатність пристрою в залежності від графіку роботи та особливо при його запуску; 11 - хромосріблонікелевий стержень діаметром 60 мм, який приймає участь у формуванні електромагнітного поля у форсунці (хром, срібло і нікель рекомендується брати у рівних пропорціях); для підключення форсунки до трубопроводу використовується дифузорний патрубок з кутом сходження конуса рівного 24°; на фіг. 3: 6 форсунка; 11 - хромосріблонікелевий стержень; 12 - хромонікелеві пластини (24 шт.). Високоефективний гідравлічний сифон містить в собі дві форсунки 6, які розміщуються на початку і в кінці трубопроводу 5, та влаштовані на його поворотах клапани зриву вакууму 7, а самі форсунки мають по 24-ри прямоточних канали. Монтаж конструкції високоефективного сифона характеризується наступними особливостями. Форсунки рекомендується виготовляти з хромонікелевого сплаву. Для покращення водозабору та затримки сміття та плавника бажане використання сітчастого ковпака. Робота високоефективного сифона відбувається наступним чином. У випадках форс-мажорних ситуацій, коли шлюз-регулятор 2 закритий, перекачування води з підтопленої території у водоприйомник 4 відбувається за допомогою сифона, один кінець якого опускається у воду не менше як на глибину 0,3 м та не менше як на 0,5 м від дна аванкамери шлюза-регулятора або водойми, а другий кінець - на береговий укіс або безпосередньо у воду. При закритих щілинних затворах 8 на форсунках 6 за допомогою вакуумнасоса відкачується повітря до позначки на датчику тиску 9 0,02 атм. Далі, при закритому затворі на патрубку, відкривають спочатку затвор на вхідній форсунці, а потім, через 2-3 секунди затвор на вихідній форсунці. Саме цей момент слід вважати запуском сифона, що підтверджується фактично перекачкою води. Техніко-економічна ефективність високоефективного сифона оцінюється наступними основними показниками: витрата води сифона при діаметрі трубопроводу 100 мм може сягати 3 12 м /с (слід відмітити, що при відсутності форсунки на виході витрата води зменшиться у два рази; у цьому випадку форсунка має бути замінена на традиційну заслонку); при збільшенні діаметра трубопроводу у два рази, його потужність зросте відповідно у два рази; трубопровід може бути зварним або збірним, а його форма на поворотах без значних округлень, що поліпшить ефективність роботи клапанів зриву вакууму, що дасть можливість уникнути явища кавітації. 60 1 UA 88196 U Джерела інформації: 1. Патент України № 43530. Гідравлічний силовий пристрій. Бюл. № 16, 2009. 2. Химерик Ю. А. Проектирование и расчет гидротехнических сооружений. - Изд-во Киевского университета, 1961. - 364 с. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Високоефективний гідравлічний сифон, що містить в собі дві форсунки, які розміщуються на початку і в кінці трубопроводу, та влаштовані на його поворотах клапани зриву вакууму, який відрізняється тим, що самі форсунки мають по 24-ри прямоточних канали. 2 UA 88196 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
