Спосіб рекультивації поверхні териконів

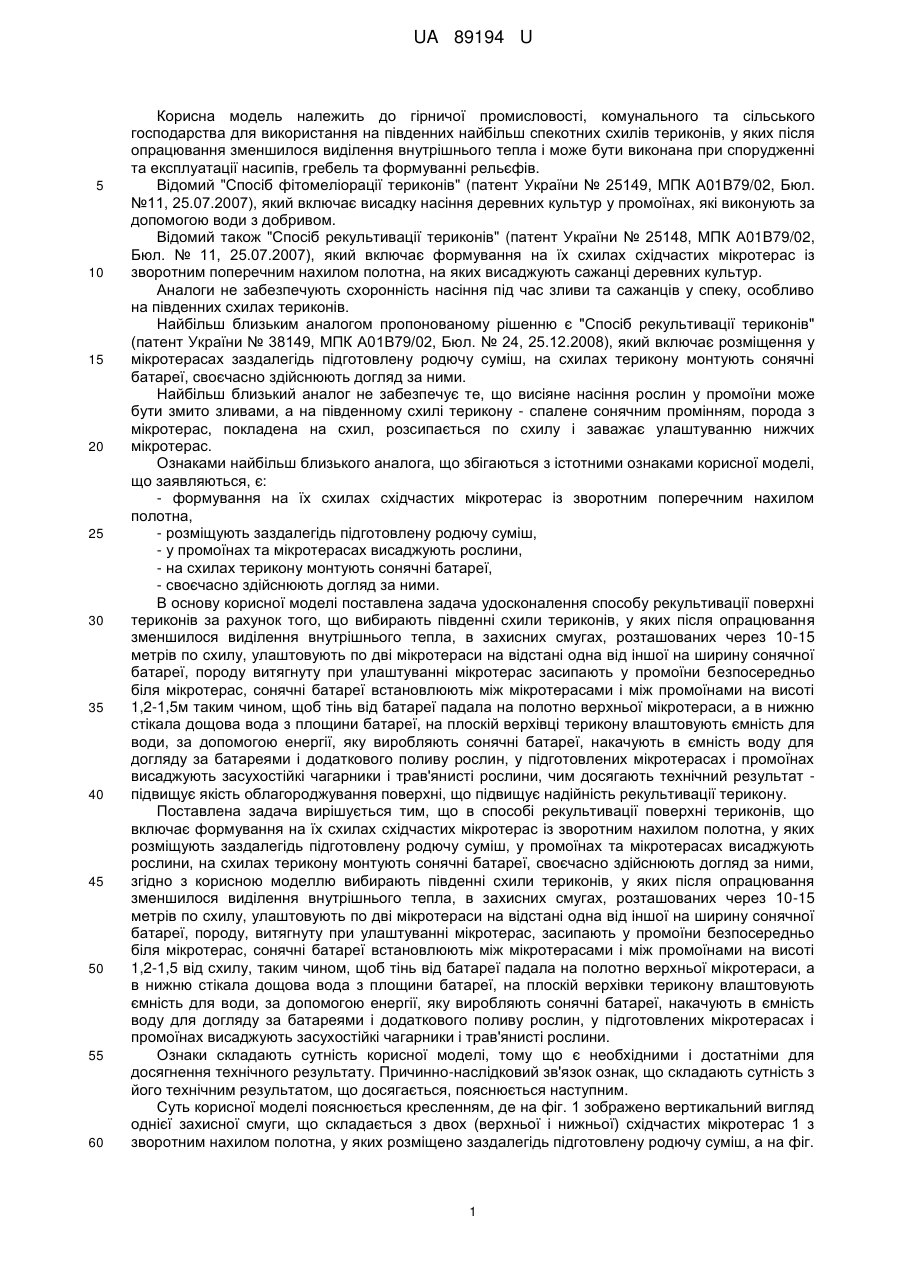

Реферат: UA 89194 U UA 89194 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої промисловості, комунального та сільського господарства для використання на південних найбільш спекотних схилів териконів, у яких після опрацювання зменшилося виділення внутрішнього тепла і може бути виконана при спорудженні та експлуатації насипів, гребель та формуванні рельєфів. Відомий "Спосіб фітомеліорації териконів" (патент України № 25149, МПК А01В79/02, Бюл. №11, 25.07.2007), який включає висадку насіння деревних культур у промоїнах, які виконують за допомогою води з добривом. Відомий також "Спосіб рекультивації териконів" (патент України № 25148, МПК А01В79/02, Бюл. № 11, 25.07.2007), який включає формування на їх схилах східчастих мікротерас із зворотним поперечним нахилом полотна, на яких висаджують сажанці деревних культур. Аналоги не забезпечують схоронність насіння під час зливи та сажанців у спеку, особливо на південних схилах териконів. Найбільш близьким аналогом пропонованому рішенню є "Спосіб рекультивації териконів" (патент України № 38149, МПК А01В79/02, Бюл. № 24, 25.12.2008), який включає розміщення у мікротерасах заздалегідь підготовлену родючу суміш, на схилах терикону монтують сонячні батареї, своєчасно здійснюють догляд за ними. Найбільш близький аналог не забезпечує те, що висіяне насіння рослин у промоїни може бути змито зливами, а на південному схилі терикону - спалене сонячним промінням, порода з мікротерас, покладена на схил, розсипається по схилу і заважає улаштуванню нижчих мікротерас. Ознаками найбільш близького аналога, що збігаються з істотними ознаками корисної моделі, що заявляються, є: - формування на їх схилах східчастих мікротерас із зворотним поперечним нахилом полотна, - розміщують заздалегідь підготовлену родючу суміш, - у промоїнах та мікротерасах висаджують рослини, - на схилах терикону монтують сонячні батареї, - своєчасно здійснюють догляд за ними. В основу корисної моделі поставлена задача удосконалення способу рекультивації поверхні териконів за рахунок того, що вибирають південні схили териконів, у яких після опрацювання зменшилося виділення внутрішнього тепла, в захисних смугах, розташованих через 10-15 метрів по схилу, улаштовують по дві мікротераси на відстані одна від іншої на ширину сонячної батареї, породу витягнуту при улаштуванні мікротерас засипають у промоїни безпосередньо біля мікротерас, сонячні батареї встановлюють між мікротерасами і між промоїнами на висоті 1,2-1,5м таким чином, щоб тінь від батареї падала на полотно верхньої мікротераси, а в нижню стікала дощова вода з площини батареї, на плоскій верхівці терикону влаштовують ємність для води, за допомогою енергії, яку виробляють сонячні батареї, накачують в ємність воду для догляду за батареями і додаткового поливу рослин, у підготовлених мікротерасах і промоїнах висаджують засухостійкі чагарники і трав'янисті рослини, чим досягають технічний результат підвищує якість облагороджування поверхні, що підвищує надійність рекультивації терикону. Поставлена задача вирішується тим, що в способі рекультивації поверхні териконів, що включає формування на їх схилах східчастих мікротерас із зворотним нахилом полотна, у яких розміщують заздалегідь підготовлену родючу суміш, у промоїнах та мікротерасах висаджують рослини, на схилах терикону монтують сонячні батареї, своєчасно здійснюють догляд за ними, згідно з корисною моделлю вибирають південні схили териконів, у яких після опрацювання зменшилося виділення внутрішнього тепла, в захисних смугах, розташованих через 10-15 метрів по схилу, улаштовують по дві мікротераси на відстані одна від іншої на ширину сонячної батареї, породу, витягнуту при улаштуванні мікротерас, засипають у промоїни безпосередньо біля мікротерас, сонячні батареї встановлюють між мікротерасами і між промоїнами на висоті 1,2-1,5 від схилу, таким чином, щоб тінь від батареї падала на полотно верхньої мікротераси, а в нижню стікала дощова вода з площини батареї, на плоскій верхівки терикону влаштовують ємність для води, за допомогою енергії, яку виробляють сонячні батареї, накачують в ємність воду для догляду за батареями і додаткового поливу рослин, у підготовлених мікротерасах і промоїнах висаджують засухостійкі чагарники і трав'янисті рослини. Ознаки складають сутність корисної моделі, тому що є необхідними і достатніми для досягнення технічного результату. Причинно-наслідковий зв'язок ознак, що складають сутність з його технічним результатом, що досягається, пояснюється наступним. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображено вертикальний вигляд однієї захисної смуги, що складається з двох (верхньої і нижньої) східчастих мікротерас 1 з зворотним нахилом полотна, у яких розміщено заздалегідь підготовлену родючу суміш, а на фіг. 1 UA 89194 U 5 10 15 20 2 показаний план частини захисної смуги. Захисні смуги розташовують через 10 метрів по схилу, щоб вони після реалізації використовувалися як захисні смуги, які полегшують подальше природне або штучне озеленення іншої частини поверхні терикону. Між мікротерас 1 та промоїн 2 змонтовані сонячні батареї 3, які розташовують по схилу терикона 4 таким чином, щоб тінь 7 від батареї падала на полотно верхньої мікротераси, а в нижню стікала дощова вода 8 з площини батареї, що буде послаблювати літню спеку, остільки у полотні мікротерас 1 та промоїнах 2 висаджені засухостійкі чагарники 5 і трав'янисті рослини. При улаштуванні мікротерас 1 породу, витягнуту при улаштуванні мікротерас 6, засипають у промоїни безпосередньо біля мікротерас 1 для послаблення потоку води при зливах. Поверхня терикону з різних сторін має різні нахили. Найменший нахил 38° має сторона терикону, на якій розташовано рейковий шлях, по якому породу доставляють на вершину терикону. Найбільший нахил ~45° має протилежна сторона. Кути нахилу інших сторін мають проміжні значення. Нахил променів Сонця до горизонту в місті Донецьку становить 18-61 градусів (таблиця). Співвідношення цих кутів і кутів нахилу сторін терикону вказує, що у липні, найбільш спекотному місяці року, поверхня терикону і промені Сонця практично перпендикулярні одне одному. Поверхня терикону розжарюється до 70-90 ºС. Тому для охолодження сонячних батарей доцільно їх підняти над схилом на 1,4 м, для пропуску під нею охолоджуючого повітря, а також дещо послабити спеку рослинам на верхній микротерасі. У вересні, березні і грудні кути нахилу поверхні терикону і променів Сонця суттєво відхиляються від перпендикуляру, що менш спекотно для батареї. Таблиця Співвідношення висоти Сонця над горизонтом в Донецьку і кутів нахилу сторін терикону, град. Висота сонця над горизонтом в Донецьку Місяць Вересень Липень Березень Грудень 25 30 Кут Азимут Кути нахилу сторін min/max 41 61 43 18 173,03 162,69 188,55 187,68 38/45 38/45 38/45 38/45 Різниця між кутами min/max 4/10 0/0 5/12 25/27 Мах температура повітря град., ºС 33,9 40,0 21,3 15,0 Для догляду за сонячними батареями вздовж промоїн простягають тимчасовий знімний трубопровід, який підключають до ємності, розташованої на верхівці терикону. Фахівець, що доглядає за сонячними батареями, переміщається уздовж промоїн і використовує тимчасовий знімний трубопровід як додатковий страхувальний канат. Вода, яка надходить з тимчасового знімного трубопроводу, використовується для догляду за плоскістю батареї і додаткового поливання рослин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 Спосіб рекультивації поверхні териконів, який включає формування на їх схилах східчастих мікротерас із зворотним нахилом полотна, у яких розміщують заздалегідь підготовлену родючу суміш, у промоїнах та мікротерасах висаджують рослини, на схилах терикону монтують сонячні батареї, своєчасно здійснюють догляд за ними, який відрізняється тим, що вибирають південні схили териконів, у яких після опрацювання зменшилося виділення внутрішнього тепла, в захисних смугах, розташованих через 10-15 метрів по схилу улаштовують по дві мікротераси на відстані одна від іншої на ширину сонячної батареї, породу, витягнуту при улаштуванні мікротерас, засипають у промоїни безпосередньо біля мікротерас, сонячні батареї встановлюють між мікротерасами і між промоїнами на висоті 1,2-1,5 м від схилу, таким чином, щоб тінь від батареї падала на полотно верхньої мікротераси, а в нижню стікала дощова вода з площини батареї, на плоскій верхівці терикону влаштовують ємність для води, за допомогою енергії, яку виробляють сонячні батареї, накачують в ємність воду для догляду за батареями і додаткового поливу рослин, у підготовлених мікротерасах і промоїнах висаджують засухостійкі чагарники і трав'янисті рослини. 2 UA 89194 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
