Реверсивний шестеренний насос

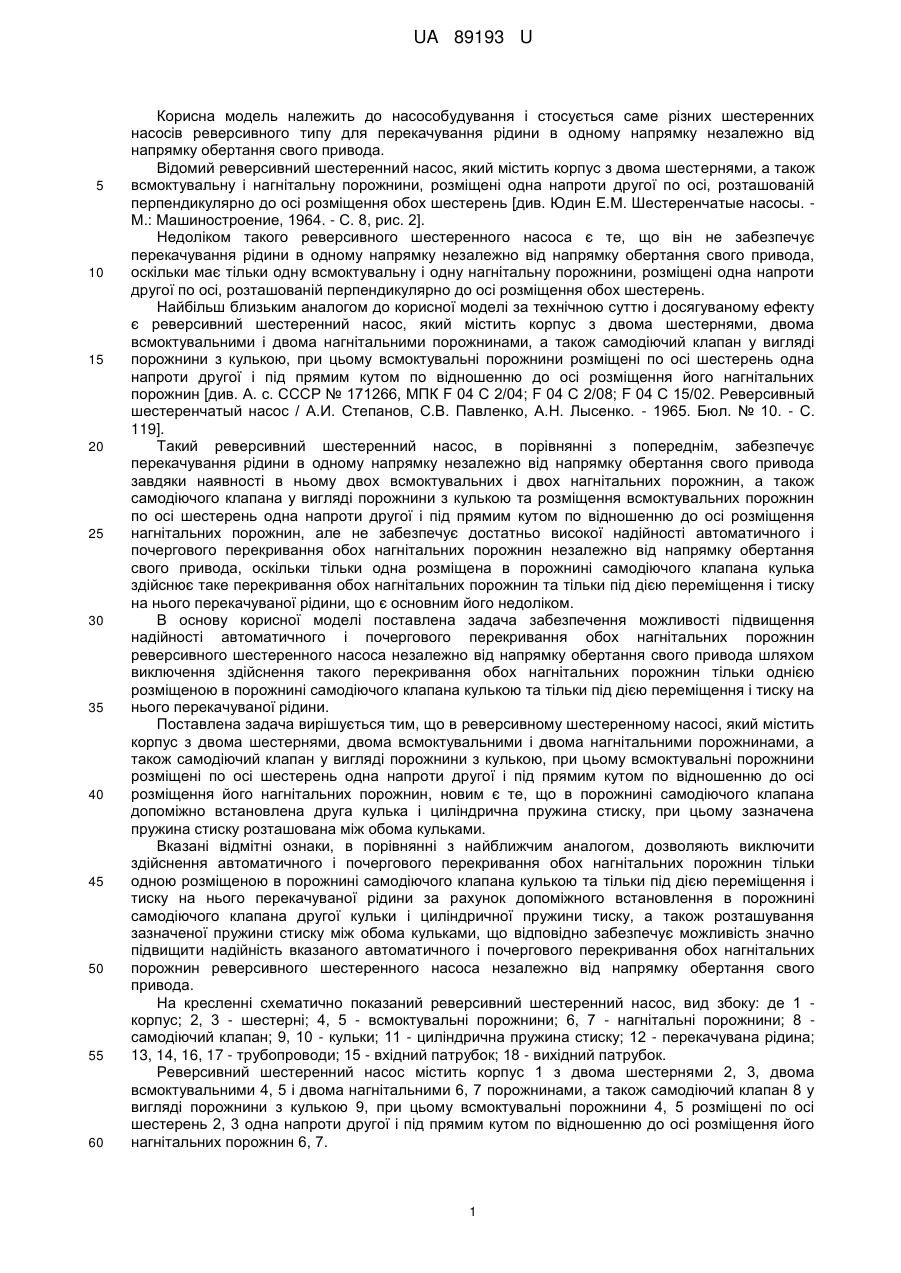

Реферат: UA 89193 U UA 89193 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до насособудування і стосується саме різних шестеренних насосів реверсивного типу для перекачування рідини в одному напрямку незалежно від напрямку обертання свого привода. Відомий реверсивний шестеренний насос, який містить корпус з двома шестернями, а також всмоктувальну і нагнітальну порожнини, розміщені одна напроти другої по осі, розташованій перпендикулярно до осі розміщення обох шестерень [див. Юдин Е.М. Шестеренчатые насосы. М.: Машиностроение, 1964. - С. 8, рис. 2]. Недоліком такого реверсивного шестеренного насоса є те, що він не забезпечує перекачування рідини в одному напрямку незалежно від напрямку обертання свого привода, оскільки має тільки одну всмоктувальну і одну нагнітальну порожнини, розміщені одна напроти другої по осі, розташованій перпендикулярно до осі розміщення обох шестерень. Найбільш близьким аналогом до корисної моделі за технічною суттю і досягуваному ефекту є реверсивний шестеренний насос, який містить корпус з двома шестернями, двома всмоктувальними і двома нагнітальними порожнинами, а також самодіючий клапан у вигляді порожнини з кулькою, при цьому всмоктувальні порожнини розміщені по осі шестерень одна напроти другої і під прямим кутом по відношенню до осі розміщення його нагнітальних порожнин [див. А. с. СССР № 171266, МПК F 04 С 2/04; F 04 С 2/08; F 04 С 15/02. Реверсивный шестеренчатый насос / А.И. Степанов, С.В. Павленко, А.Н. Лысенко. - 1965. Бюл. № 10. - С. 119]. Такий реверсивний шестеренний насос, в порівнянні з попереднім, забезпечує перекачування рідини в одному напрямку незалежно від напрямку обертання свого привода завдяки наявності в ньому двох всмоктувальних і двох нагнітальних порожнин, а також самодіючого клапана у вигляді порожнини з кулькою та розміщення всмоктувальних порожнин по осі шестерень одна напроти другої і під прямим кутом по відношенню до осі розміщення нагнітальних порожнин, але не забезпечує достатньо високої надійності автоматичного і почергового перекривання обох нагнітальних порожнин незалежно від напрямку обертання свого привода, оскільки тільки одна розміщена в порожнині самодіючого клапана кулька здійснює таке перекривання обох нагнітальних порожнин та тільки під дією переміщення і тиску на нього перекачуваної рідини, що є основним його недоліком. В основу корисної моделі поставлена задача забезпечення можливості підвищення надійності автоматичного і почергового перекривання обох нагнітальних порожнин реверсивного шестеренного насоса незалежно від напрямку обертання свого привода шляхом виключення здійснення такого перекривання обох нагнітальних порожнин тільки однією розміщеною в порожнині самодіючого клапана кулькою та тільки під дією переміщення і тиску на нього перекачуваної рідини. Поставлена задача вирішується тим, що в реверсивному шестеренному насосі, який містить корпус з двома шестернями, двома всмоктувальними і двома нагнітальними порожнинами, а також самодіючий клапан у вигляді порожнини з кулькою, при цьому всмоктувальні порожнини розміщені по осі шестерень одна напроти другої і під прямим кутом по відношенню до осі розміщення його нагнітальних порожнин, новим є те, що в порожнині самодіючого клапана допоміжно встановлена друга кулька і циліндрична пружина стиску, при цьому зазначена пружина стиску розташована між обома кульками. Вказані відмітні ознаки, в порівнянні з найближчим аналогом, дозволяють виключити здійснення автоматичного і почергового перекривання обох нагнітальних порожнин тільки одною розміщеною в порожнині самодіючого клапана кулькою та тільки під дією переміщення і тиску на нього перекачуваної рідини за рахунок допоміжного встановлення в порожнині самодіючого клапана другої кульки і циліндричної пружини тиску, а також розташування зазначеної пружини стиску між обома кульками, що відповідно забезпечує можливість значно підвищити надійність вказаного автоматичного і почергового перекривання обох нагнітальних порожнин реверсивного шестеренного насоса незалежно від напрямку обертання свого привода. На кресленні схематично показаний реверсивний шестеренний насос, вид збоку: де 1 корпус; 2, 3 - шестерні; 4, 5 - всмоктувальні порожнини; 6, 7 - нагнітальні порожнини; 8 самодіючий клапан; 9, 10 - кульки; 11 - циліндрична пружина стиску; 12 - перекачувана рідина; 13, 14, 16, 17 - трубопроводи; 15 - вхідний патрубок; 18 - вихідний патрубок. Реверсивний шестеренний насос містить корпус 1 з двома шестернями 2, 3, двома всмоктувальними 4, 5 і двома нагнітальними 6, 7 порожнинами, а також самодіючий клапан 8 у вигляді порожнини з кулькою 9, при цьому всмоктувальні порожнини 4, 5 розміщені по осі шестерень 2, 3 одна напроти другої і під прямим кутом по відношенню до осі розміщення його нагнітальних порожнин 6, 7. 1 UA 89193 U 5 10 15 20 25 30 35 40 45 Крім цього, в порожнині самодіючого клапана 8 допоміжно встановлений другий шарик 10 і циліндрична пружина стиску 11, при цьому зазначена пружина стиску 11 розташована між обома кульками 9, 10. При обертальному русі ведучої шестірні 2, наприклад, по годинниковій стрілці і веденої шестірні 3 проти годинникової стрілки перекачувана в насосі рідина 12 надходить в корпус 1 через обидві його всмоктувальні порожнини 4, 5, які трубопроводами 13, 14 з'єднані з вхідним патрубком 15. Всмоктана в корпус 1 насоса рідина 12 перекачується в одну його нагнітальну порожнину 6 і по трубопроводу 16 надходить в порожнину самодіючого клапана 8 з її кульками 9, 10 та пружиною стиску 11. Рідина 12, що одночасно надходить в порожнину вказаного самодіючого клапана 8, саме з цієї сторони починає створювати тиск на одну кульку 9, який, здійснюючи своє подовжнє переміщення в порожнині самодіючого клапана 8, діє на пружину стиску 11, а вона на другу таку ж кульку 10. Разом з цим, забезпечується закривання другою кулькою 10 вхідного отвору в з'єднаний з нагнітальною порожниною 7 трубопровід 17, в результаті чого здійснюється надходження рідини 12 у вихідний патрубок 18. При обертальному русі ведучої 2 і веденої 3 шестерень в зворотному від вказаного до цього напрямку (не показано) перекачувана в насосі рідина 12 також спочатку надходить в корпус 1 через обидві всмоктувальні порожнини 4, 5, з'єднані трубопроводами 13, 14 з вхідним патрубком 15. Тільки після цього всмоктана в корпус 1 насоса рідина 12 перекачується вже в другу його нагнітальну порожнину 7 і по трубопроводу 17 також надходить в порожнину самодіючого клапана 8 з її кульками 9, 10 та пружиною стиску 11. Рідина 12, що одночасно надходить в порожнину вказаного самодіючого клапана 8, саме з цієї сторони починає створювати тиск вже на кульку 10, який, здійснюючи своє подовжнє переміщення в порожнині самодіючого клапана 8, діє на пружину стиску 11, а вона вже на кульку 9. Разом з цим, забезпечується закривання кулькою 9 вхідного отвору саме в з'єднаний вже з нагнітальною порожниною 6 трубопровід 16, в результаті чого знову ж таки здійснюється надходження рідини 12 у вихідний патрубок 18. Після припинення обертального руху шестерень 2, 3 в корпусі 1 насоса зупиняється перекачування в ньому рідини 12 і припиняється її надходження в порожнину самодіючого клапана 8 з кульками 9, 10 та пружиною стиску 11. При цих умовах відбувається дія зазначеної пружини стиску 11 в сторони розміщення відносно неї обох кульок 9, 10 та одночасне закривання ними вхідних отворів обох трубопроводів 16, 17, з'єднаних з обома нагнітальними порожнинами 6, 7 корпусу 1. Після відновлення обертального руху шестерень 2, 3 в корпусі 1 насоса перекачувана в ньому рідина 12 незалежно від вибраного напрямку обертання його привода може надходити в порожнину самодіючого клапана 8 з будь-якої сторони по трубопроводу 16 або 17 та здійснювати автоматичне і почергове перекривання однієї з нагнітальних порожнин 6 або 7 також одною із кульок 9 або 10 під дією перекачуваної рідини 12. В цій дії приймає також участь і розташована між кульками 9, 10 пружина стиску 11. Таким чином, вказане удосконалення реверсивного шестеренного насоса дозволяє виключити здійснення автоматичного і почергового перекривання обох нагнітальних порожнин тільки однією розміщеною в порожнині самодіючого клапана кулькою та тільки під дією переміщення і тиску на нього перекачуваної рідини, що відповідно забезпечує можливість значно підвищити надійність вказаного автоматичного і почергового перекривання його обох нагнітальних порожнин незалежно від напрямку обертання свого привода. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Реверсивний шестеренний насос, що містить корпус з двома шестернями, двома всмоктувальними і двома нагнітальними порожнинами, а також самодіючий клапан у вигляді порожнини з кулькою, при цьому всмоктувальні порожнини розміщені по осі шестерень одна напроти другої і під прямим кутом по відношенню до осі розміщення його нагнітальних порожнин, який відрізняється тим, що в порожнині самодіючого клапана допоміжно встановлена друга кулька і циліндрична пружина стиску, при цьому зазначена пружина стиску розташована між обома кульками. 2 UA 89193 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
