Пляшка для розливу рідини

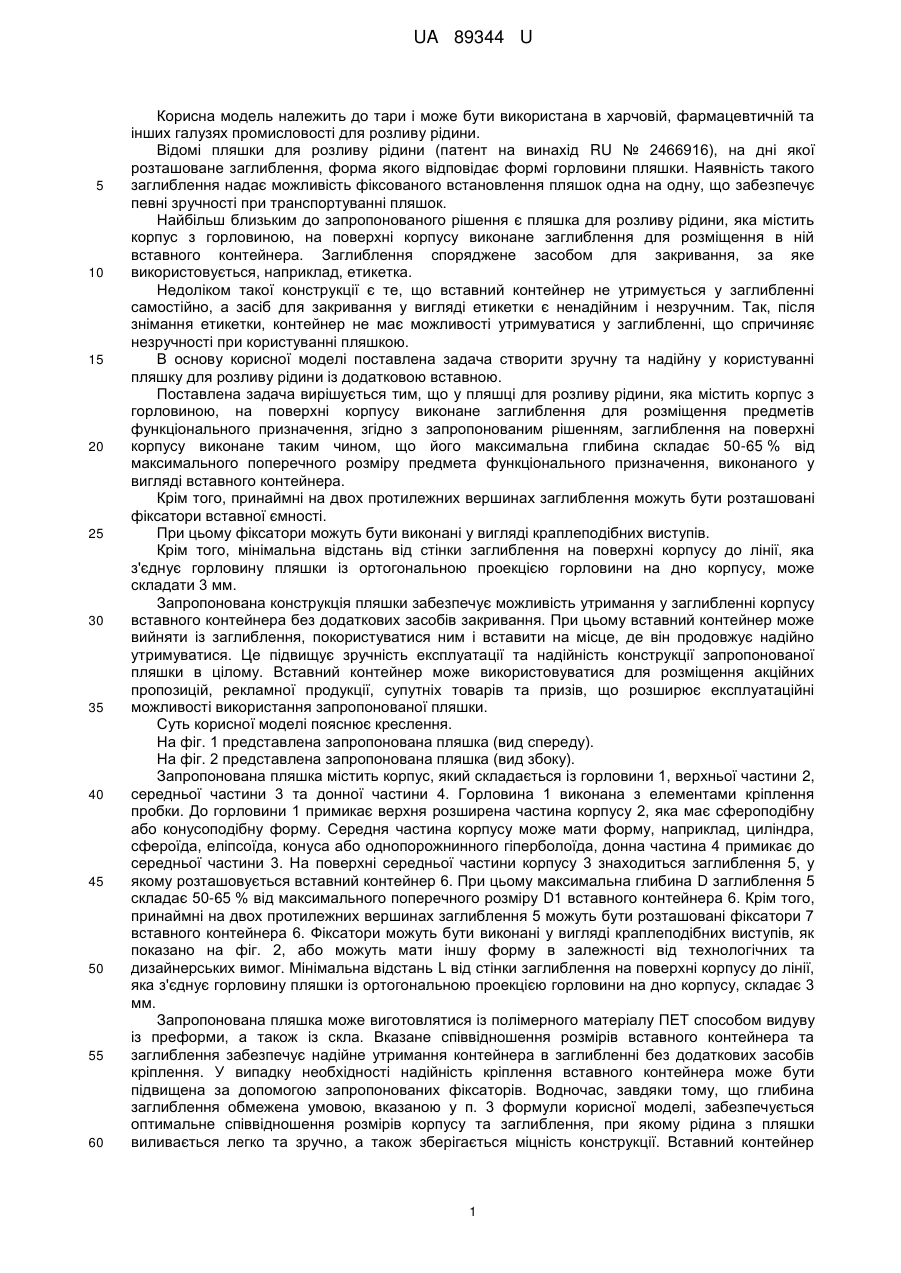

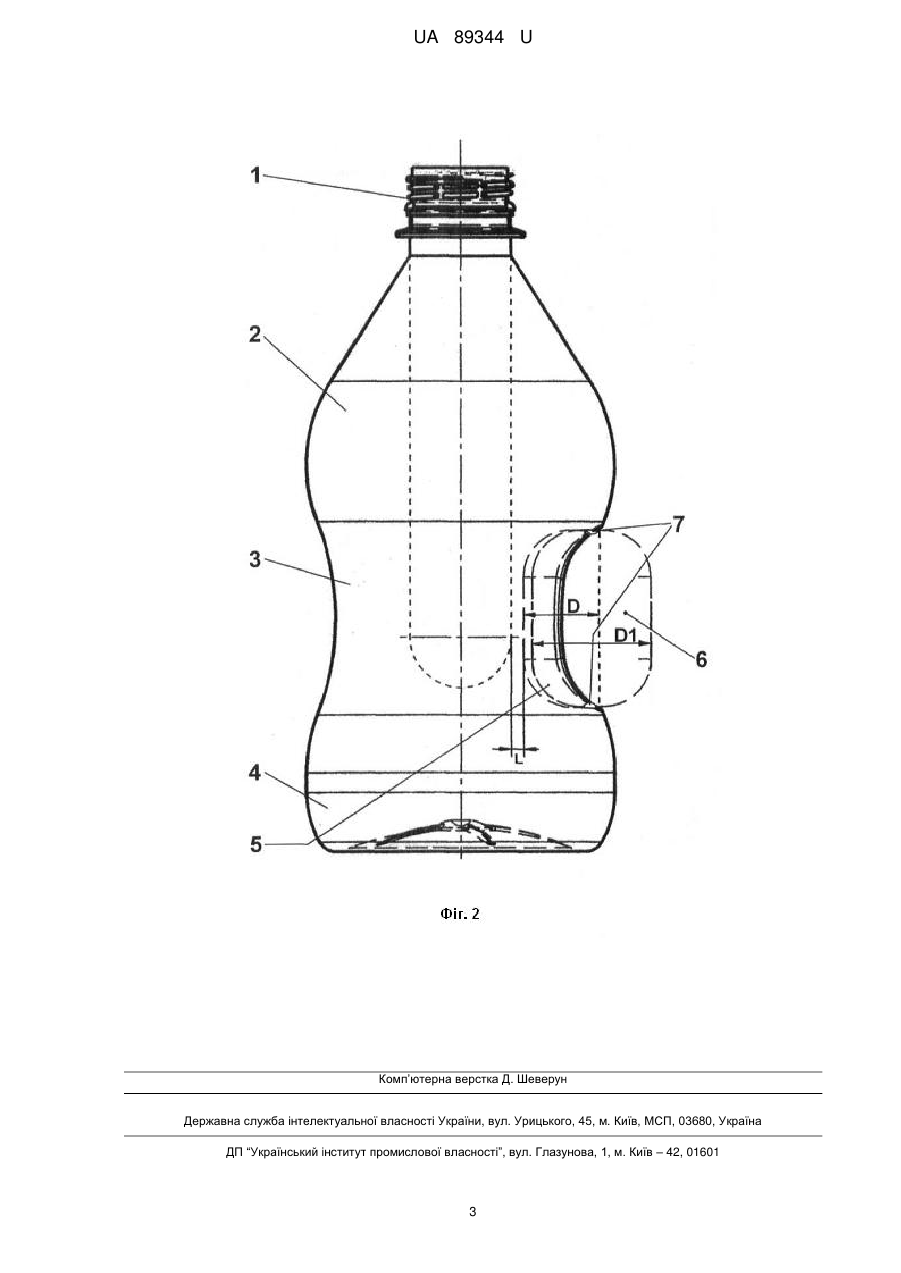

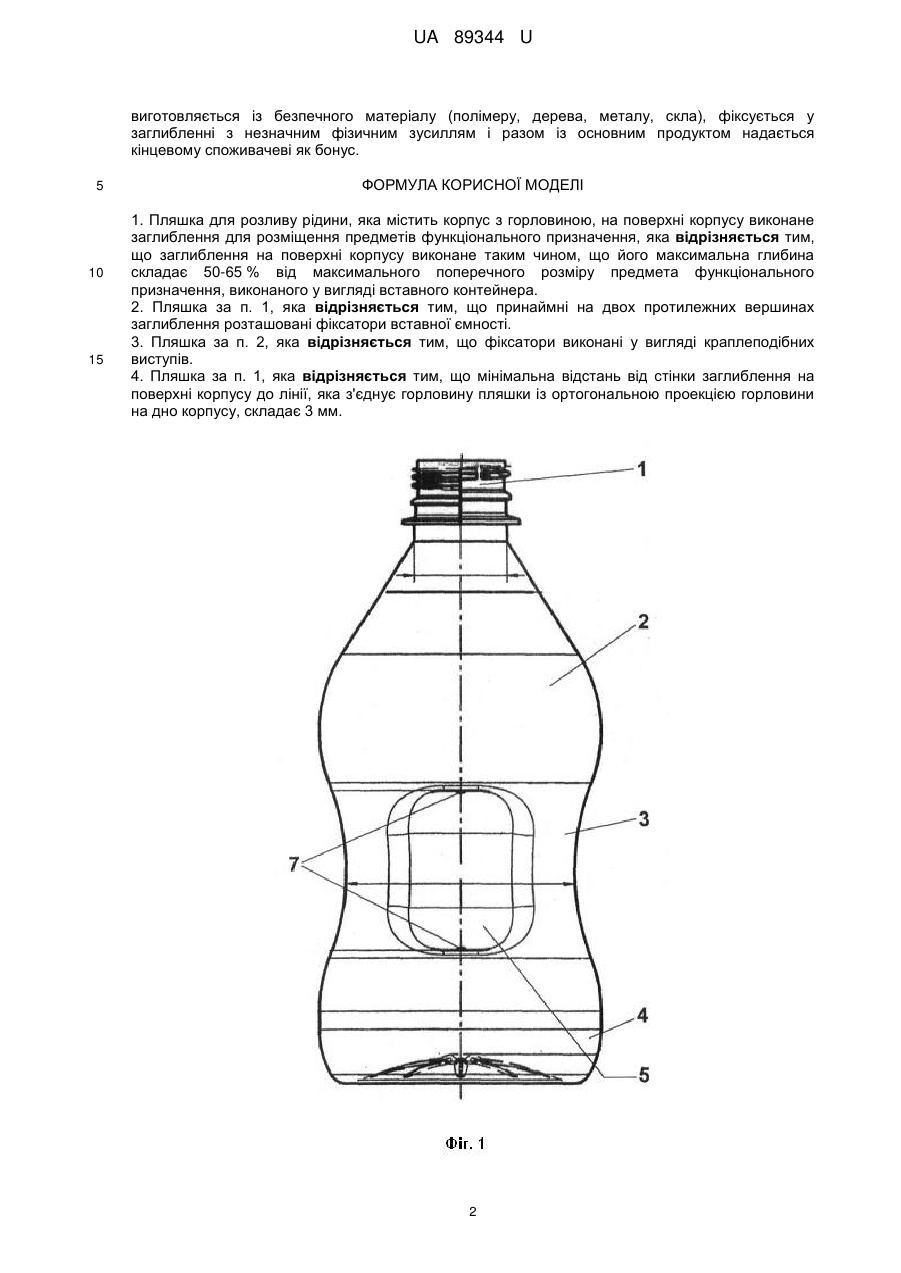

Реферат: UA 89344 U UA 89344 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до тари і може бути використана в харчовій, фармацевтичній та інших галузях промисловості для розливу рідини. Відомі пляшки для розливу рідини (патент на винахід RU № 2466916), на дні якої розташоване заглиблення, форма якого відповідає формі горловини пляшки. Наявність такого заглиблення надає можливість фіксованого встановлення пляшок одна на одну, що забезпечує певні зручності при транспортуванні пляшок. Найбільш близьким до запропонованого рішення є пляшка для розливу рідини, яка містить корпус з горловиною, на поверхні корпусу виконане заглиблення для розміщення в ній вставного контейнера. Заглиблення споряджене засобом для закривання, за яке використовується, наприклад, етикетка. Недоліком такої конструкції є те, що вставний контейнер не утримується у заглибленні самостійно, а засіб для закривання у вигляді етикетки є ненадійним і незручним. Так, після знімання етикетки, контейнер не має можливості утримуватися у заглибленні, що спричиняє незручності при користуванні пляшкою. В основу корисної моделі поставлена задача створити зручну та надійну у користуванні пляшку для розливу рідини із додатковою вставною. Поставлена задача вирішується тим, що у пляшці для розливу рідини, яка містить корпус з горловиною, на поверхні корпусу виконане заглиблення для розміщення предметів функціонального призначення, згідно з запропонованим рішенням, заглиблення на поверхні корпусу виконане таким чином, що його максимальна глибина складає 50-65 % від максимального поперечного розміру предмета функціонального призначення, виконаного у вигляді вставного контейнера. Крім того, принаймні на двох протилежних вершинах заглиблення можуть бути розташовані фіксатори вставної ємності. При цьому фіксатори можуть бути виконані у вигляді краплеподібних виступів. Крім того, мінімальна відстань від стінки заглиблення на поверхні корпусу до лінії, яка з'єднує горловину пляшки із ортогональною проекцією горловини на дно корпусу, може складати 3 мм. Запропонована конструкція пляшки забезпечує можливість утримання у заглибленні корпусу вставного контейнера без додаткових засобів закривання. При цьому вставний контейнер може вийняти із заглиблення, покористуватися ним і вставити на місце, де він продовжує надійно утримуватися. Це підвищує зручність експлуатації та надійність конструкції запропонованої пляшки в цілому. Вставний контейнер може використовуватися для розміщення акційних пропозицій, рекламної продукції, супутніх товарів та призів, що розширює експлуатаційні можливості використання запропонованої пляшки. Суть корисної моделі пояснює креслення. На фіг. 1 представлена запропонована пляшка (вид спереду). На фіг. 2 представлена запропонована пляшка (вид збоку). Запропонована пляшка містить корпус, який складається із горловини 1, верхньої частини 2, середньої частини 3 та донної частини 4. Горловина 1 виконана з елементами кріплення пробки. До горловини 1 примикає верхня розширена частина корпусу 2, яка має сфероподібну або конусоподібну форму. Середня частина корпусу може мати форму, наприклад, циліндра, сфероїда, еліпсоїда, конуса або однопорожнинного гіперболоїда, донна частина 4 примикає до середньої частини 3. На поверхні середньої частини корпусу 3 знаходиться заглиблення 5, у якому розташовується вставний контейнер 6. При цьому максимальна глибина D заглиблення 5 складає 50-65 % від максимального поперечного розміру D1 вставного контейнера 6. Крім того, принаймні на двох протилежних вершинах заглиблення 5 можуть бути розташовані фіксатори 7 вставного контейнера 6. Фіксатори можуть бути виконані у вигляді краплеподібних виступів, як показано на фіг. 2, або можуть мати іншу форму в залежності від технологічних та дизайнерських вимог. Мінімальна відстань L від стінки заглиблення на поверхні корпусу до лінії, яка з'єднує горловину пляшки із ортогональною проекцією горловини на дно корпусу, складає 3 мм. Запропонована пляшка може виготовлятися із полімерного матеріалу ПЕТ способом видуву із преформи, а також із скла. Вказане співвідношення розмірів вставного контейнера та заглиблення забезпечує надійне утримання контейнера в заглибленні без додаткових засобів кріплення. У випадку необхідності надійність кріплення вставного контейнера може бути підвищена за допомогою запропонованих фіксаторів. Водночас, завдяки тому, що глибина заглиблення обмежена умовою, вказаною у п. 3 формули корисної моделі, забезпечується оптимальне співвідношення розмірів корпусу та заглиблення, при якому рідина з пляшки виливається легко та зручно, а також зберігається міцність конструкції. Вставний контейнер 1 UA 89344 U виготовляється із безпечного матеріалу (полімеру, дерева, металу, скла), фіксується у заглибленні з незначним фізичним зусиллям і разом із основним продуктом надається кінцевому споживачеві як бонус. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пляшка для розливу рідини, яка містить корпус з горловиною, на поверхні корпусу виконане заглиблення для розміщення предметів функціонального призначення, яка відрізняється тим, що заглиблення на поверхні корпусу виконане таким чином, що його максимальна глибина складає 50-65 % від максимального поперечного розміру предмета функціонального призначення, виконаного у вигляді вставного контейнера. 2. Пляшка за п. 1, яка відрізняється тим, що принаймні на двох протилежних вершинах заглиблення розташовані фіксатори вставної ємності. 3. Пляшка за п. 2, яка відрізняється тим, що фіксатори виконані у вигляді краплеподібних виступів. 4. Пляшка за п. 1, яка відрізняється тим, що мінімальна відстань від стінки заглиблення на поверхні корпусу до лінії, яка з'єднує горловину пляшки із ортогональною проекцією горловини на дно корпусу, складає 3 мм. 2 UA 89344 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
