Пляшка для мірного розливу

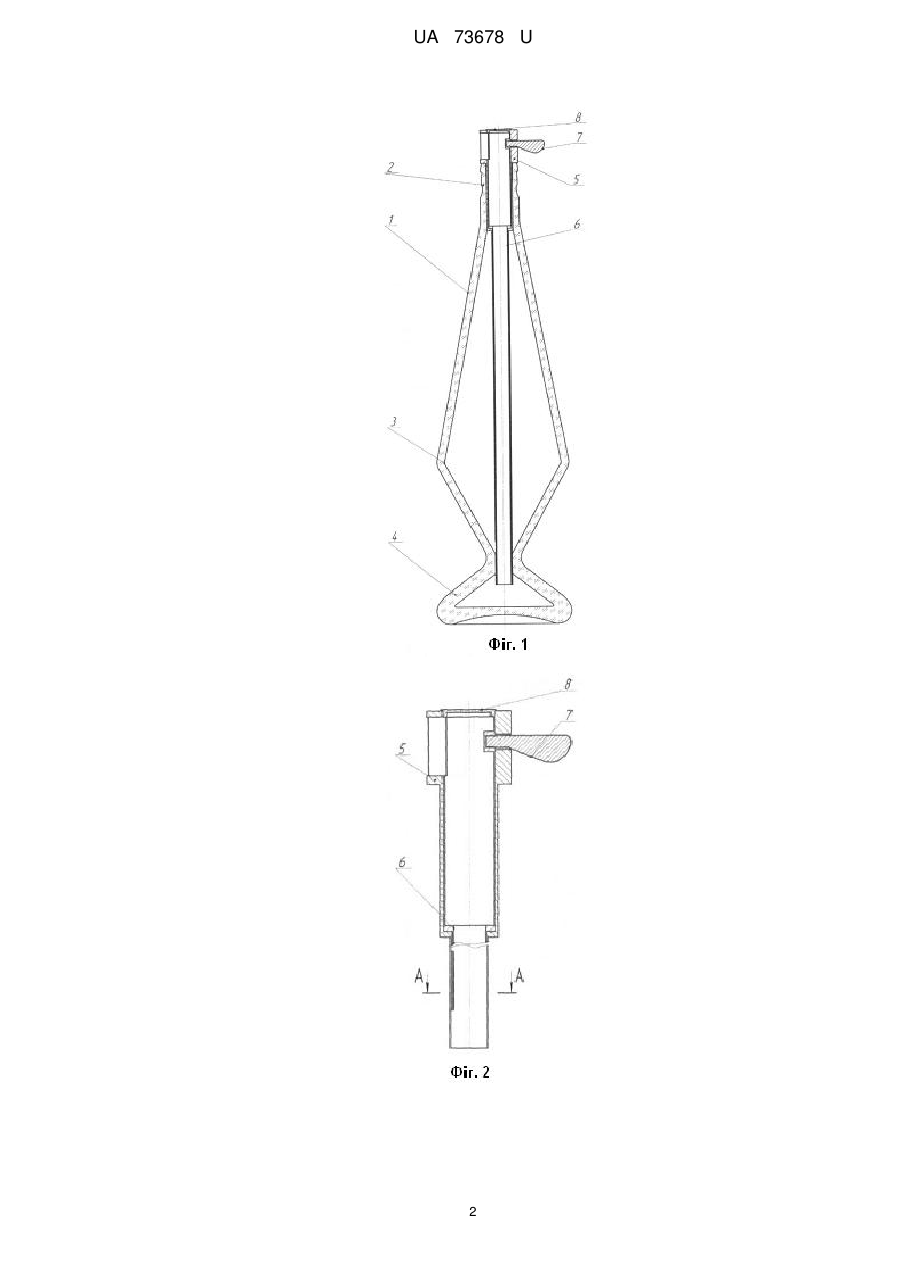

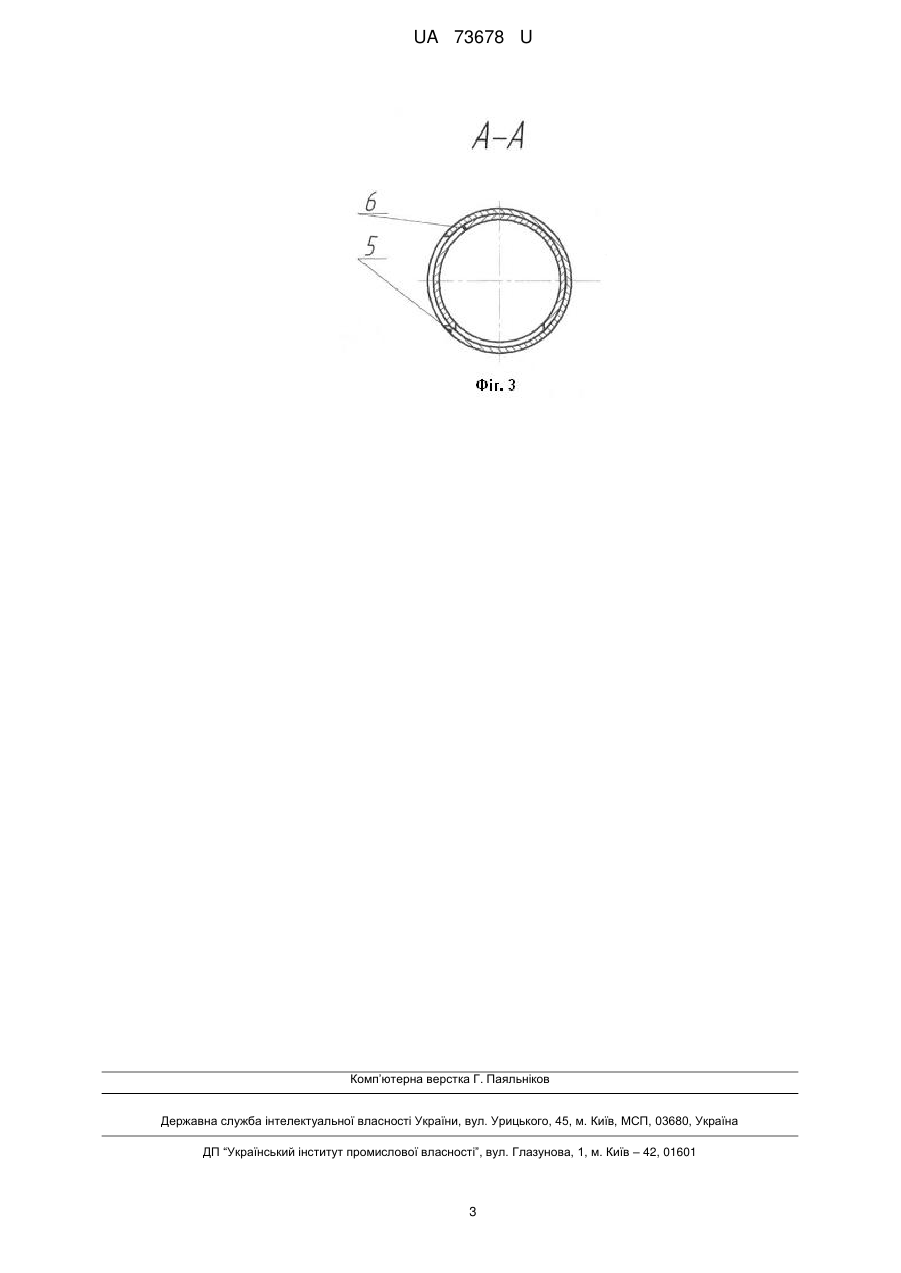

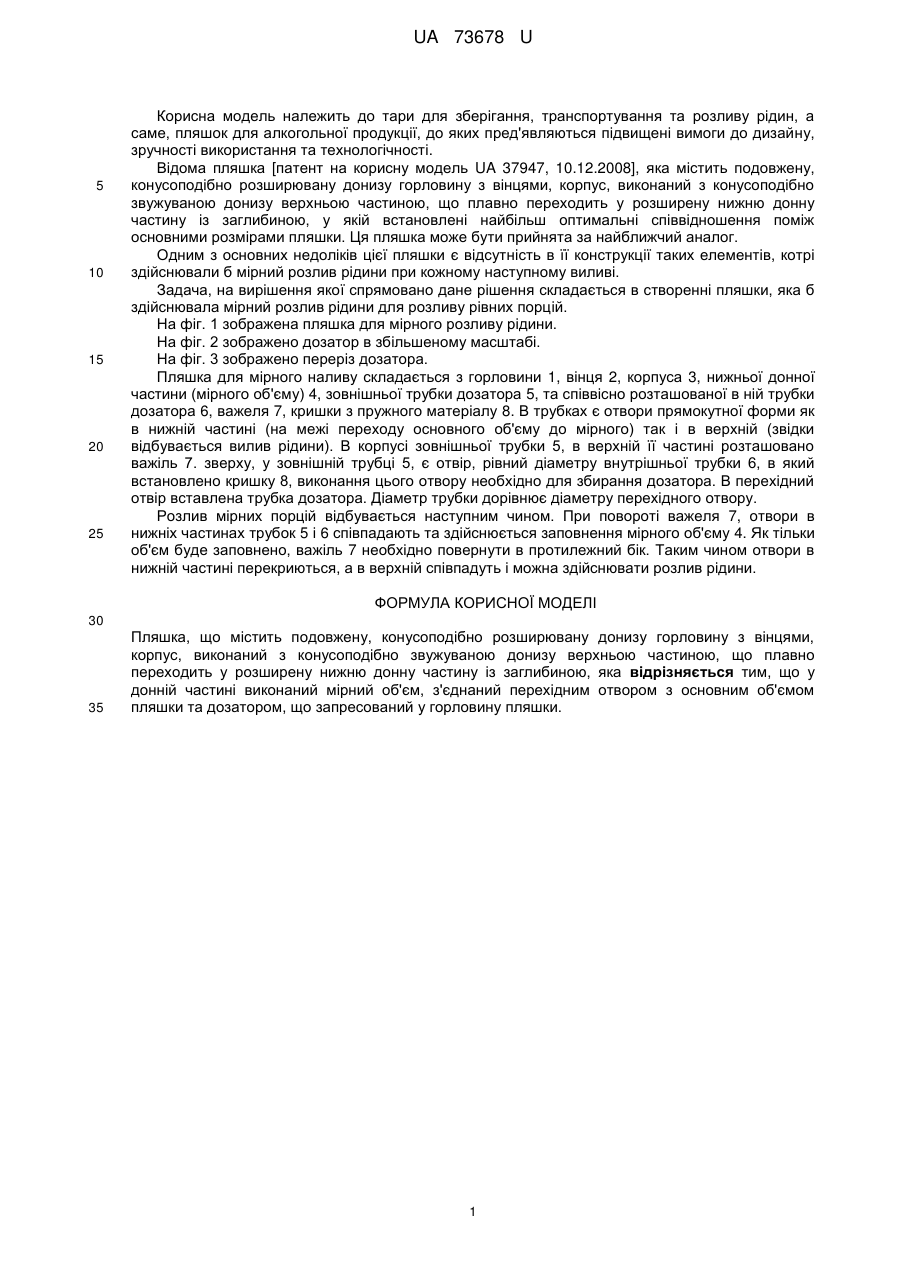

Реферат: UA 73678 U UA 73678 U 5 10 15 20 25 Корисна модель належить до тари для зберігання, транспортування та розливу рідин, а саме, пляшок для алкогольної продукції, до яких пред'являються підвищені вимоги до дизайну, зручності використання та технологічності. Відома пляшка [патент на корисну модель UA 37947, 10.12.2008], яка містить подовжену, конусоподібно розширювану донизу горловину з вінцями, корпус, виконаний з конусоподібно звужуваною донизу верхньою частиною, що плавно переходить у розширену нижню донну частину із заглибиною, у якій встановлені найбільш оптимальні співвідношення поміж основними розмірами пляшки. Ця пляшка може бути прийнята за найближчий аналог. Одним з основних недоліків цієї пляшки є відсутність в її конструкції таких елементів, котрі здійснювали б мірний розлив рідини при кожному наступному виливі. Задача, на вирішення якої спрямовано дане рішення складається в створенні пляшки, яка б здійснювала мірний розлив рідини для розливу рівних порцій. На фіг. 1 зображена пляшка для мірного розливу рідини. На фіг. 2 зображено дозатор в збільшеному масштабі. На фіг. 3 зображено переріз дозатора. Пляшка для мірного наливу складається з горловини 1, вінця 2, корпуса 3, нижньої донної частини (мірного об'єму) 4, зовнішньої трубки дозатора 5, та співвісно розташованої в ній трубки дозатора 6, важеля 7, кришки з пружного матеріалу 8. В трубках є отвори прямокутної форми як в нижній частині (на межі переходу основного об'єму до мірного) так і в верхній (звідки відбувається вилив рідини). В корпусі зовнішньої трубки 5, в верхній її частині розташовано важіль 7. зверху, у зовнішній трубці 5, є отвір, рівний діаметру внутрішньої трубки 6, в який встановлено кришку 8, виконання цього отвору необхідно для збирання дозатора. В перехідний отвір вставлена трубка дозатора. Діаметр трубки дорівнює діаметру перехідного отвору. Розлив мірних порцій відбувається наступним чином. При повороті важеля 7, отвори в нижніх частинах трубок 5 і 6 співпадають та здійснюється заповнення мірного об'єму 4. Як тільки об'єм буде заповнено, важіль 7 необхідно повернути в протилежний бік. Таким чином отвори в нижній частині перекриються, а в верхній співпадуть і можна здійснювати розлив рідини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Пляшка, що містить подовжену, конусоподібно розширювану донизу горловину з вінцями, корпус, виконаний з конусоподібно звужуваною донизу верхньою частиною, що плавно переходить у розширену нижню донну частину із заглибиною, яка відрізняється тим, що у донній частині виконаний мірний об'єм, з'єднаний перехідним отвором з основним об'ємом пляшки та дозатором, що запресований у горловину пляшки. 1 UA 73678 U 2 UA 73678 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
