Глушник шуму

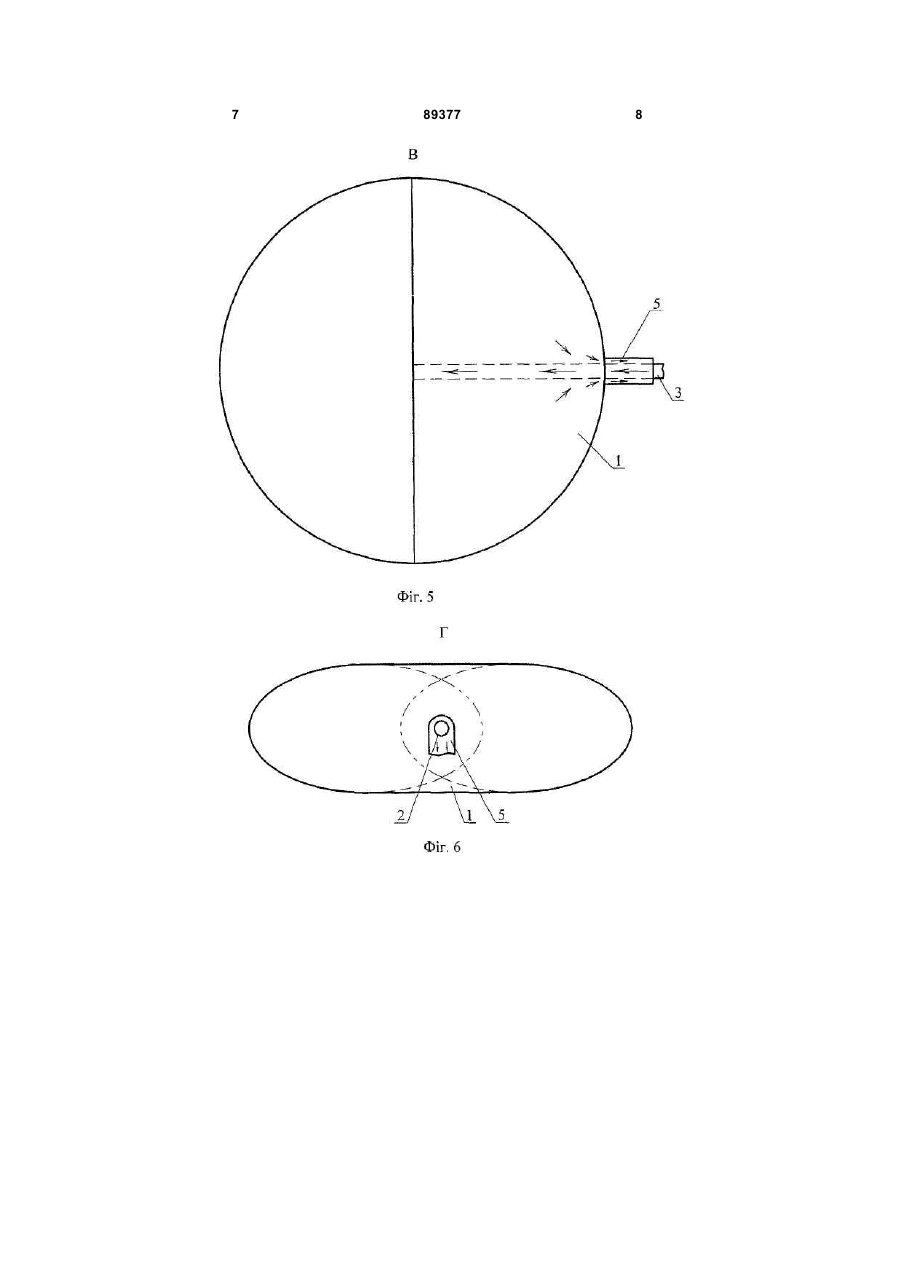

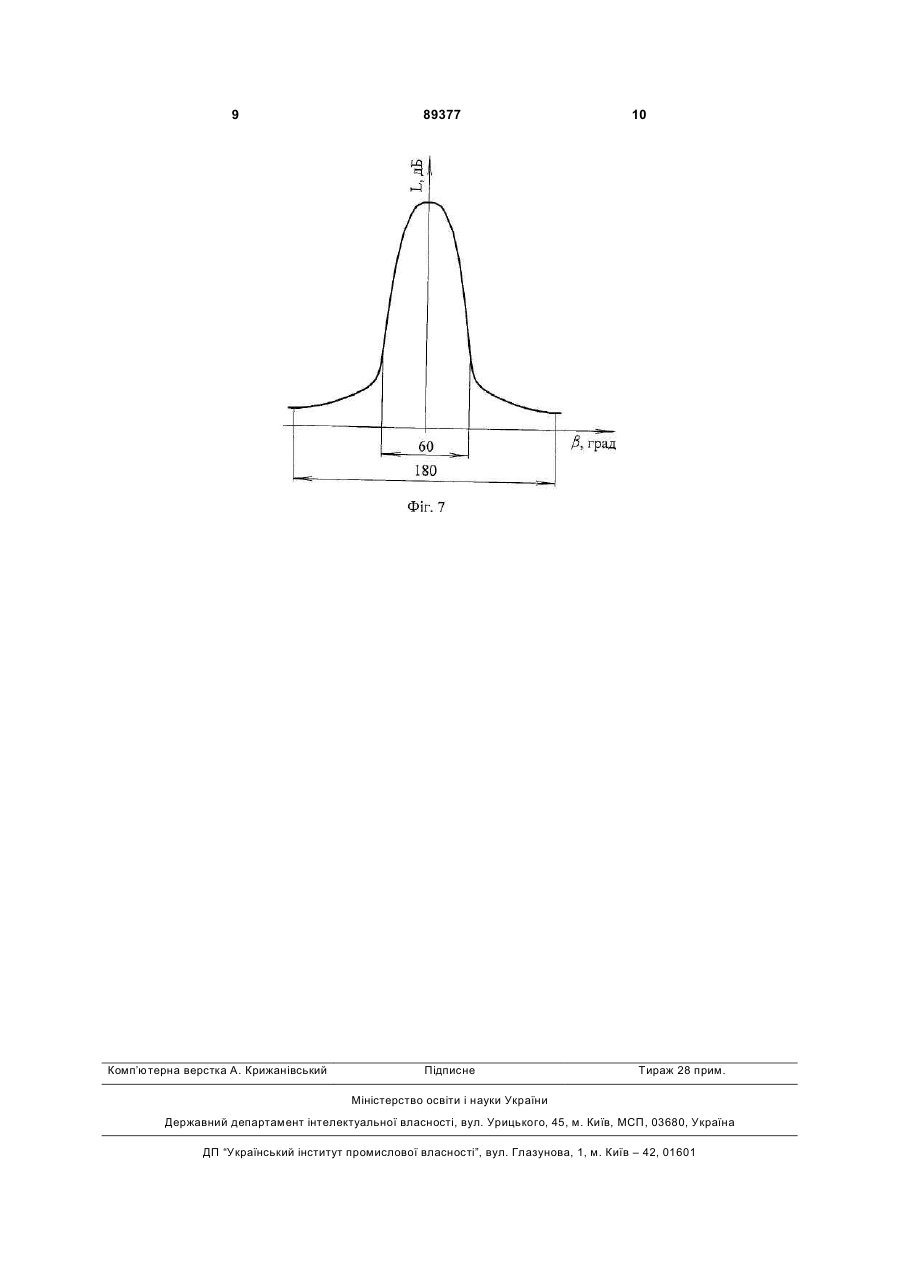

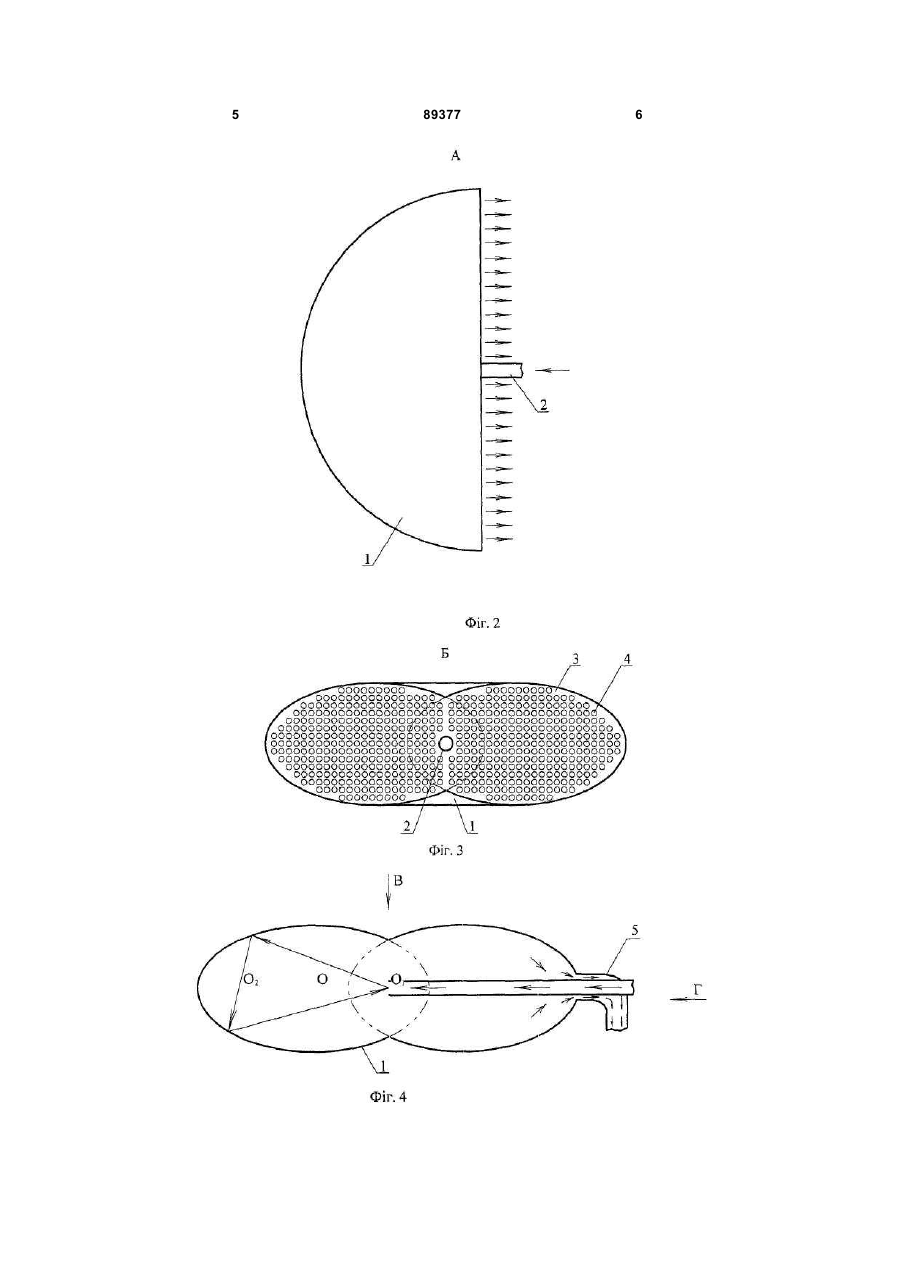

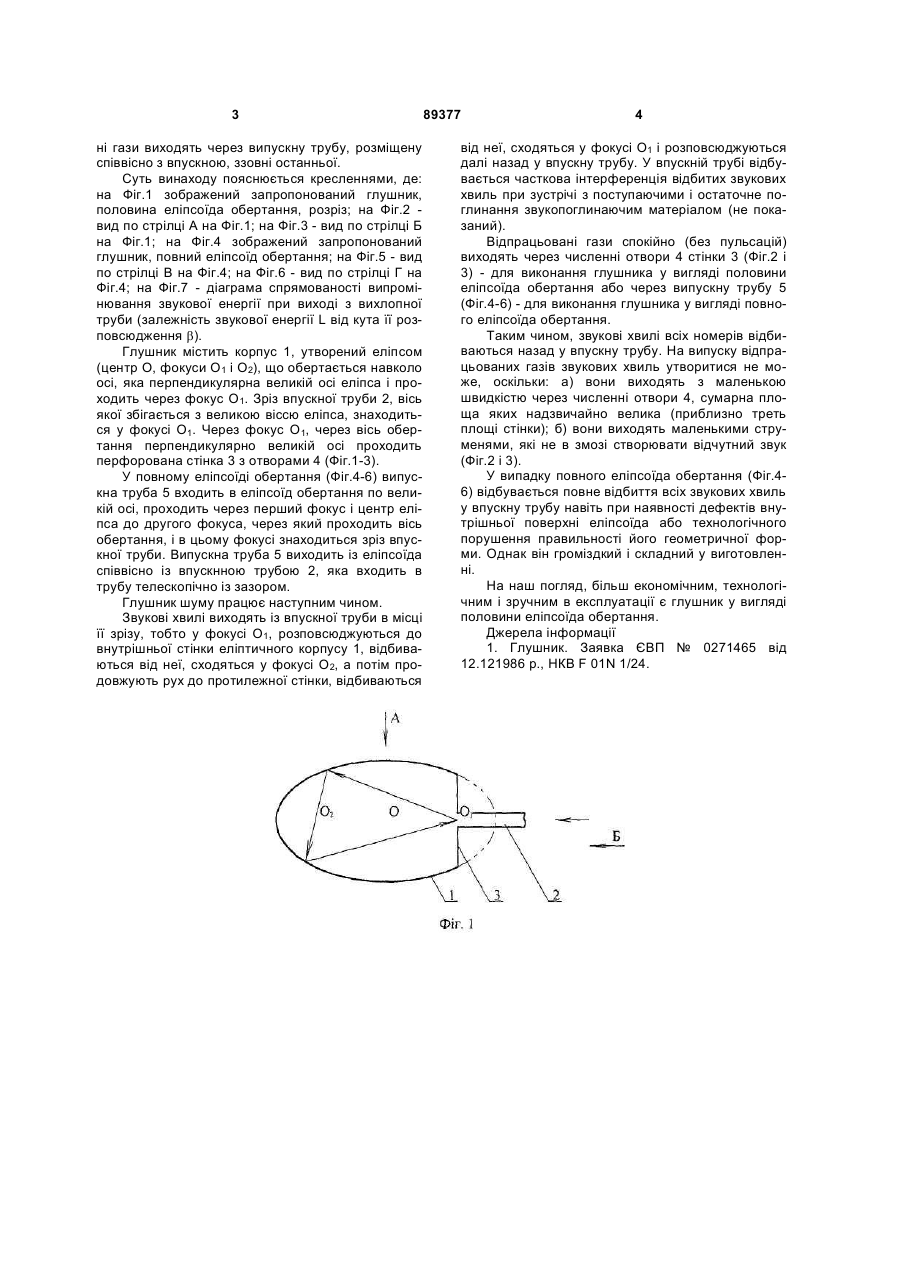

1. Глушник шуму, порожнина якого виконана у вигляді еліпсоїда обертання навколо осі, а зріз 3 ні гази виходять через випускну трубу, розміщену співвісно з впускною, ззовні останньої. Суть винаходу пояснюється кресленнями, де: на Фіг.1 зображений запропонований глушник, половина еліпсоїда обертання, розріз; на Фіг.2 вид по стрілці А на Фіг.1; на Фіг.3 - вид по стрілці Б на Фіг.1; на Фіг.4 зображений запропонований глушник, повний еліпсоїд обертання; на Фіг.5 - вид по стрілці В на Фіг.4; на Фіг.6 - вид по стрілці Г на Фіг.4; на Фіг.7 - діаграма спрямованості випромінювання звукової енергії при виході з вихлопної труби (залежність звукової енергії L від кута її розповсюдження b). Глушник містить корпус 1, утворений еліпсом (центр О, фокуси О1 і О2), що обертається навколо осі, яка перпендикулярна великій осі еліпса і проходить через фокус О1. Зріз впускної труби 2, вісь якої збігається з великою віссю еліпса, знаходиться у фокусі О1. Через фокус О1, через вісь обертання перпендикулярно великій осі проходить перфорована стінка 3 з отворами 4 (Фіг.1-3). У повному еліпсоїді обертання (Фіг.4-6) випускна труба 5 входить в еліпсоїд обертання по великій осі, проходить через перший фокус і центр еліпса до другого фокуса, через який проходить вісь обертання, і в цьому фокусі знаходиться зріз впускної труби. Випускна труба 5 виходить із еліпсоїда співвісно із впускнною трубою 2, яка входить в трубу телескопічно із зазором. Глушник шуму працює наступним чином. Звукові хвилі виходять із впускної труби в місці її зрізу, тобто у фокусі О1, розповсюджуються до внутрішньої стінки еліптичного корпусу 1, відбиваються від неї, сходяться у фокусі О2, а потім продовжують рух до протилежної стінки, відбиваються 89377 4 від неї, сходяться у фокусі О1 і розповсюджуються далі назад у впускну трубу. У впускній трубі відбувається часткова інтерференція відбитих звукових хвиль при зустрічі з поступаючими і остаточне поглинання звукопоглинаючим матеріалом (не показаний). Відпрацьовані гази спокійно (без пульсацій) виходять через численні отвори 4 стінки 3 (Фіг.2 і 3) - для виконання глушника у вигляді половини еліпсоїда обертання або через випускну трубу 5 (Фіг.4-6) - для виконання глушника у вигляді повного еліпсоїда обертання. Таким чином, звукові хвилі всіх номерів відбиваються назад у впускну трубу. На випуску відпрацьованих газів звукових хвиль утворитися не може, оскільки: а) вони виходять з маленькою швидкістю через численні отвори 4, сумарна площа яких надзвичайно велика (приблизно треть площі стінки); б) вони виходять маленькими струменями, які не в змозі створювати відчутний звук (Фіг.2 і 3). У випадку повного еліпсоїда обертання (Фіг.46) відбувається повне відбиття всіх звукових хвиль у впускну трубу навіть при наявності дефектів внутрішньої поверхні еліпсоїда або технологічного порушення правильності його геометричної форми. Однак він громіздкий і складний у виготовленні. На наш погляд, більш економічним, технологічним і зручним в експлуатації є глушник у вигляді половини еліпсоїда обертання. Джерела інформації 1. Глушник. Заявка ЄВП № 0271465 від 12.121986 p., НКВ F 01N 1/24. 5 89377 6 7 89377 8 9 Комп’ютерна верстка А. Крижанівський 89377 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
