Утеплювач для плоскої покрівлі

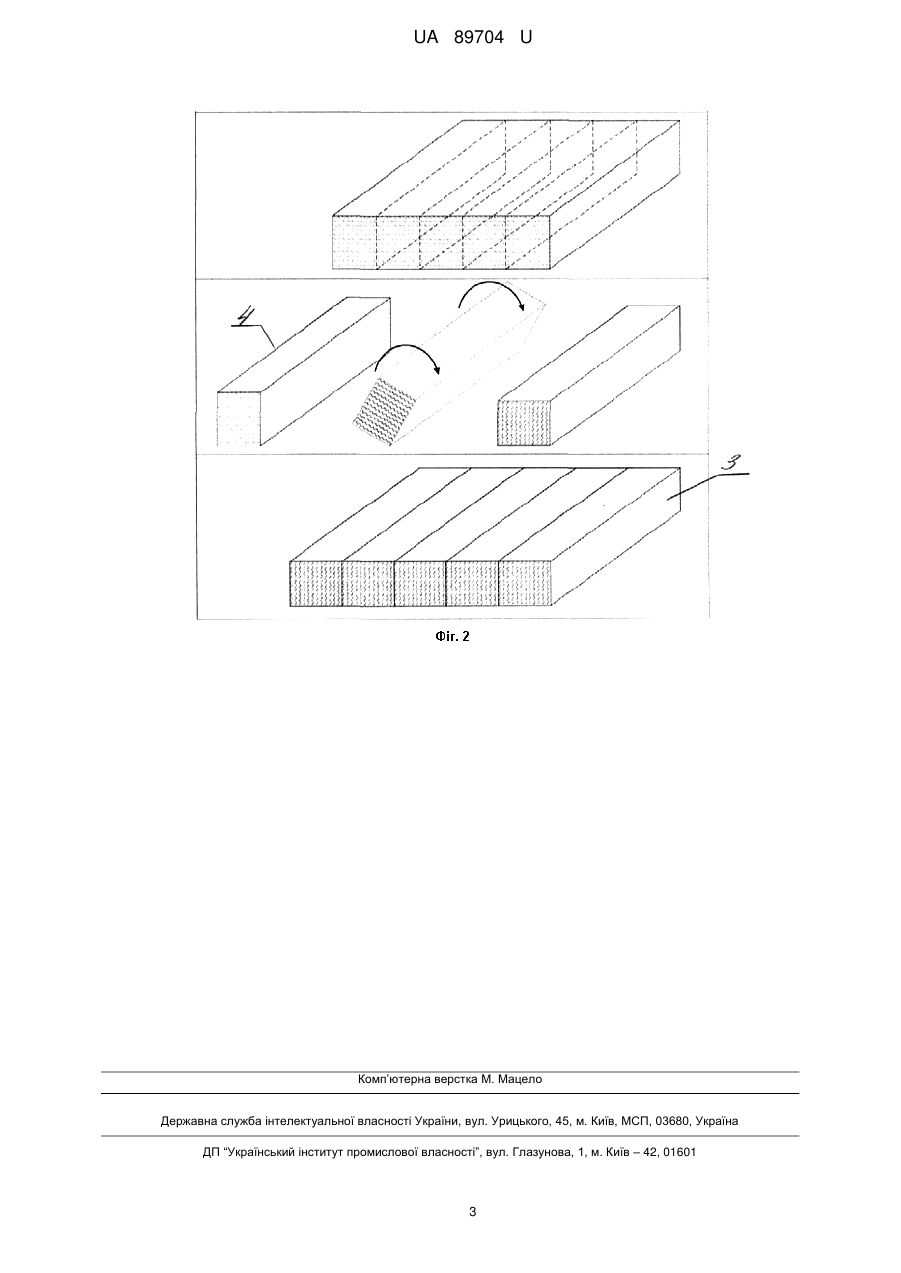

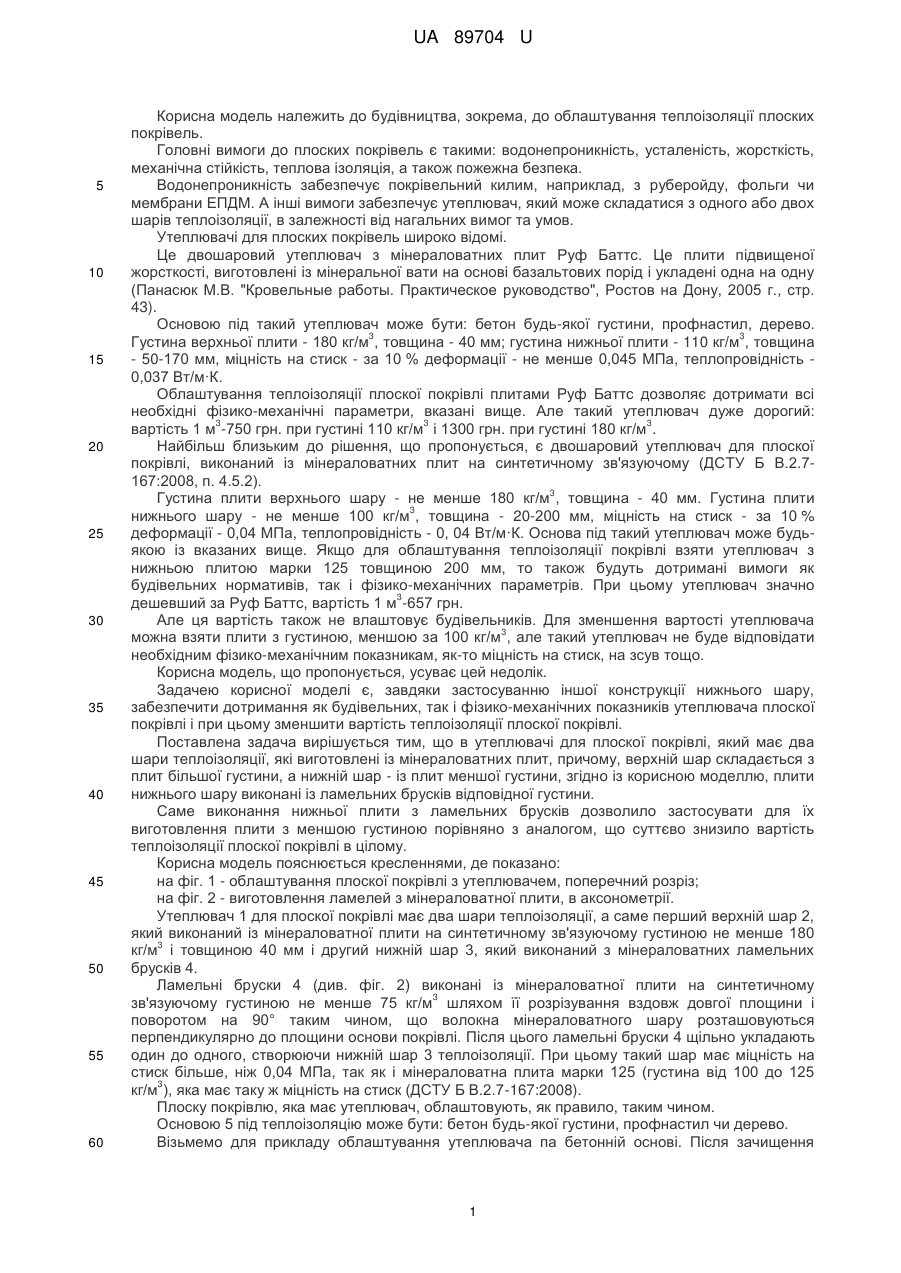

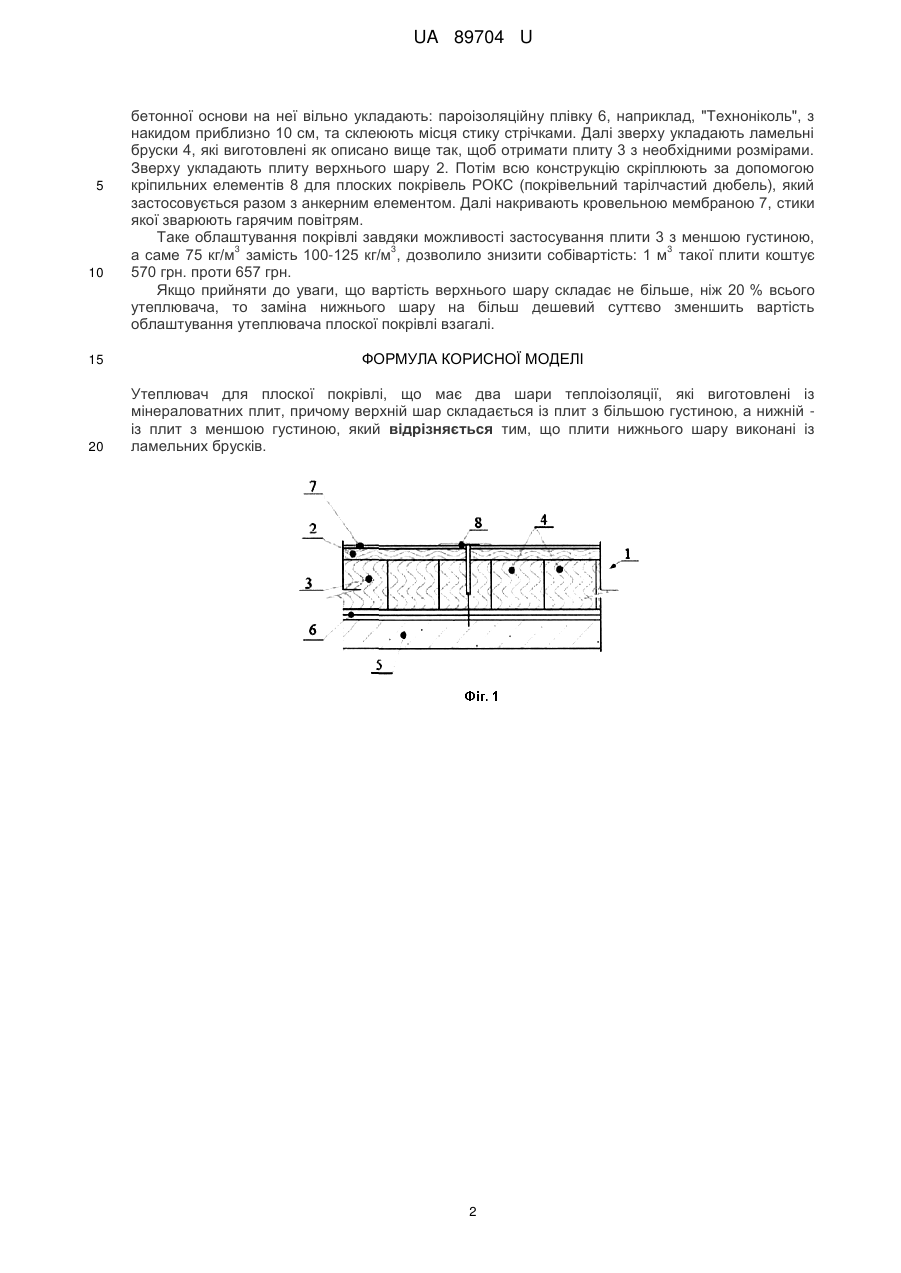

Реферат: Утеплювач для плоскої покрівлі має два шари теплоізоляції, які виготовлені із мінераловатних плит. При цьому верхній шар складається із плит з більшою густиною, а нижній - із плит з меншою густиною. Плити нижнього шару виконані із ламельних брусків. UA 89704 U (54) УТЕПЛЮВАЧ ДЛЯ ПЛОСКОЇ ПОКРІВЛІ UA 89704 U UA 89704 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, зокрема, до облаштування теплоізоляції плоских покрівель. Головні вимоги до плоских покрівель є такими: водонепроникність, усталеність, жорсткість, механічна стійкість, теплова ізоляція, а також пожежна безпека. Водонепроникність забезпечує покрівельний килим, наприклад, з руберойду, фольги чи мембрани ЕПДМ. А інші вимоги забезпечує утеплювач, який може складатися з одного або двох шарів теплоізоляції, в залежності від нагальних вимог та умов. Утеплювачі для плоских покрівель широко відомі. Це двошаровий утеплювач з мінераловатних плит Руф Баттс. Це плити підвищеної жорсткості, виготовлені із мінеральної вати на основі базальтових порід і укладені одна на одну (Панасюк М.В. "Кровельные работы. Практическое руководство", Ростов на Дону, 2005 г., стр. 43). Основою під такий утеплювач може бути: бетон будь-якої густини, профнастил, дерево. 3 3 Густина верхньої плити - 180 кг/м , товщина - 40 мм; густина нижньої плити - 110 кг/м , товщина - 50-170 мм, міцність на стиск - за 10 % деформації - не менше 0,045 МПа, теплопровідність 0,037 Вт/м·К. Облаштування теплоізоляції плоскої покрівлі плитами Руф Баттс дозволяє дотримати всі необхідні фізико-механічні параметри, вказані вище. Але такий утеплювач дуже дорогий: 3 3 3 вартість 1 м -750 грн. при густині 110 кг/м і 1300 грн. при густині 180 кг/м . Найбільш близьким до рішення, що пропонується, є двошаровий утеплювач для плоскої покрівлі, виконаний із мінераловатних плит на синтетичному зв'язуючому (ДСТУ Б В.2.7167:2008, п. 4.5.2). 3 Густина плити верхнього шару - не менше 180 кг/м , товщина - 40 мм. Густина плити 3 нижнього шару - не менше 100 кг/м , товщина - 20-200 мм, міцність на стиск - за 10 % деформації - 0,04 МПа, теплопровідність - 0, 04 Вт/м·К. Основа під такий утеплювач може будьякою із вказаних вище. Якщо для облаштування теплоізоляції покрівлі взяти утеплювач з нижньою плитою марки 125 товщиною 200 мм, то також будуть дотримані вимоги як будівельних нормативів, так і фізико-механічних параметрів. При цьому утеплювач значно 3 дешевший за Руф Баттс, вартість 1 м -657 грн. Але ця вартість також не влаштовує будівельників. Для зменшення вартості утеплювача 3 можна взяти плити з густиною, меншою за 100 кг/м , але такий утеплювач не буде відповідати необхідним фізико-механічним показникам, як-то міцність на стиск, на зсув тощо. Корисна модель, що пропонується, усуває цей недолік. Задачею корисної моделі є, завдяки застосуванню іншої конструкції нижнього шару, забезпечити дотримання як будівельних, так і фізико-механічних показників утеплювача плоскої покрівлі і при цьому зменшити вартість теплоізоляції плоскої покрівлі. Поставлена задача вирішується тим, що в утеплювачі для плоскої покрівлі, який має два шари теплоізоляції, які виготовлені із мінераловатних плит, причому, верхній шар складається з плит більшої густини, а нижній шар - із плит меншої густини, згідно із корисною моделлю, плити нижнього шару виконані із ламельних брусків відповідної густини. Саме виконання нижньої плити з ламельних брусків дозволило застосувати для їх виготовлення плити з меншою густиною порівняно з аналогом, що суттєво знизило вартість теплоізоляції плоскої покрівлі в цілому. Корисна модель пояснюється кресленнями, де показано: на фіг. 1 - облаштування плоскої покрівлі з утеплювачем, поперечний розріз; на фіг. 2 - виготовлення ламелей з мінераловатної плити, в аксонометрії. Утеплювач 1 для плоскої покрівлі має два шари теплоізоляції, а саме перший верхній шар 2, який виконаний із мінераловатної плити на синтетичному зв'язуючому густиною не менше 180 3 кг/м і товщиною 40 мм і другий нижній шар 3, який виконаний з мінераловатних ламельних брусків 4. Ламельні бруски 4 (див. фіг. 2) виконані із мінераловатної плити на синтетичному 3 зв'язуючому густиною не менше 75 кг/м шляхом її розрізування вздовж довгої площини і поворотом на 90° таким чином, що волокна мінераловатного шару розташовуються перпендикулярно до площини основи покрівлі. Після цього ламельні бруски 4 щільно укладають один до одного, створюючи нижній шар 3 теплоізоляції. При цьому такий шар має міцність на стиск більше, ніж 0,04 МПа, так як і мінераловатна плита марки 125 (густина від 100 до 125 3 кг/м ), яка має таку ж міцність на стиск (ДСТУ Б В.2.7-167:2008). Плоску покрівлю, яка має утеплювач, облаштовують, як правило, таким чином. Основою 5 під теплоізоляцію може бути: бетон будь-якої густини, профнастил чи дерево. Візьмемо для прикладу облаштування утеплювача па бетонній основі. Після зачищення 1 UA 89704 U 5 10 бетонної основи на неї вільно укладають: пароізоляційну плівку 6, наприклад, "Техноніколь", з накидом приблизно 10 см, та склеюють місця стику стрічками. Далі зверху укладають ламельні бруски 4, які виготовлені як описано вище так, щоб отримати плиту 3 з необхідними розмірами. Зверху укладають плиту верхнього шару 2. Потім всю конструкцію скріплюють за допомогою кріпильних елементів 8 для плоских покрівель РОКС (покрівельний тарілчастий дюбель), який застосовується разом з анкерним елементом. Далі накривають кровельною мембраною 7, стики якої зварюють гарячим повітрям. Таке облаштування покрівлі завдяки можливості застосування плити 3 з меншою густиною, 3 3 3 а саме 75 кг/м замість 100-125 кг/м , дозволило знизити собівартість: 1 м такої плити коштує 570 грн. проти 657 грн. Якщо прийняти до уваги, що вартість верхнього шару складає не більше, ніж 20 % всього утеплювача, то заміна нижнього шару на більш дешевий суттєво зменшить вартість облаштування утеплювача плоскої покрівлі взагалі. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Утеплювач для плоскої покрівлі, що має два шари теплоізоляції, які виготовлені із мінераловатних плит, причому верхній шар складається із плит з більшою густиною, а нижній із плит з меншою густиною, який відрізняється тим, що плити нижнього шару виконані із ламельних брусків. 2 UA 89704 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
