Спосіб формування ланцюга димових шашок будь-якої траєкторії для створення димової завіси на водоймі

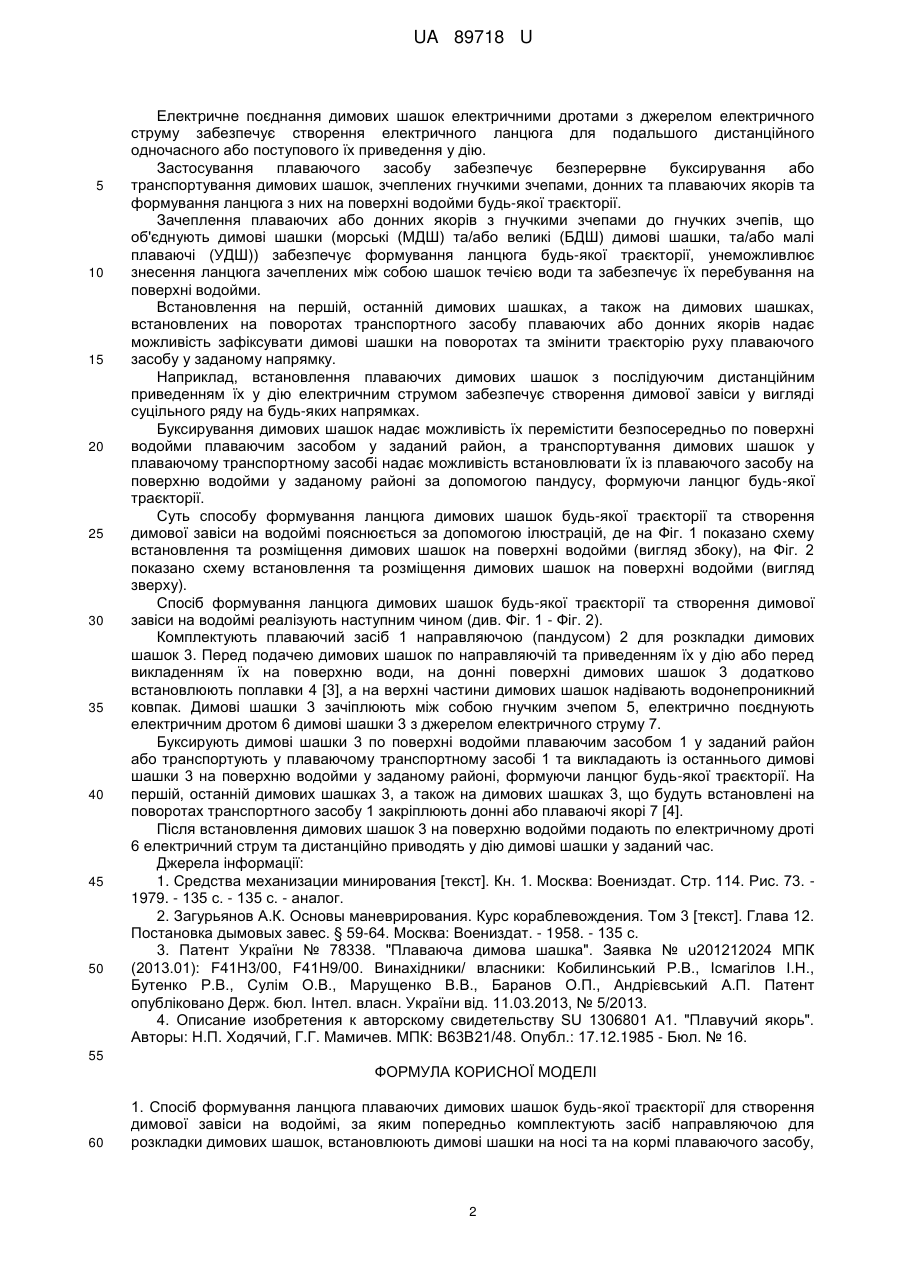

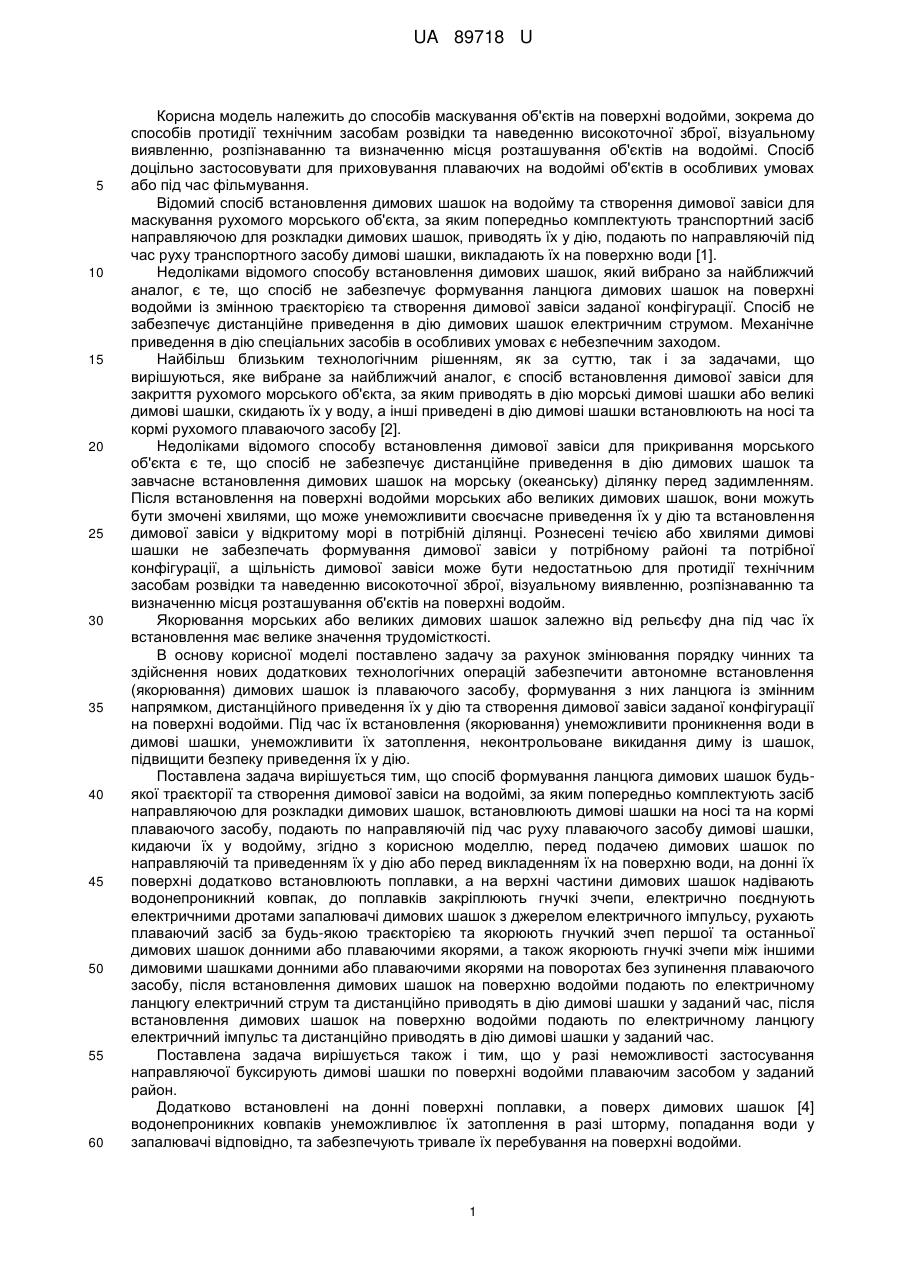

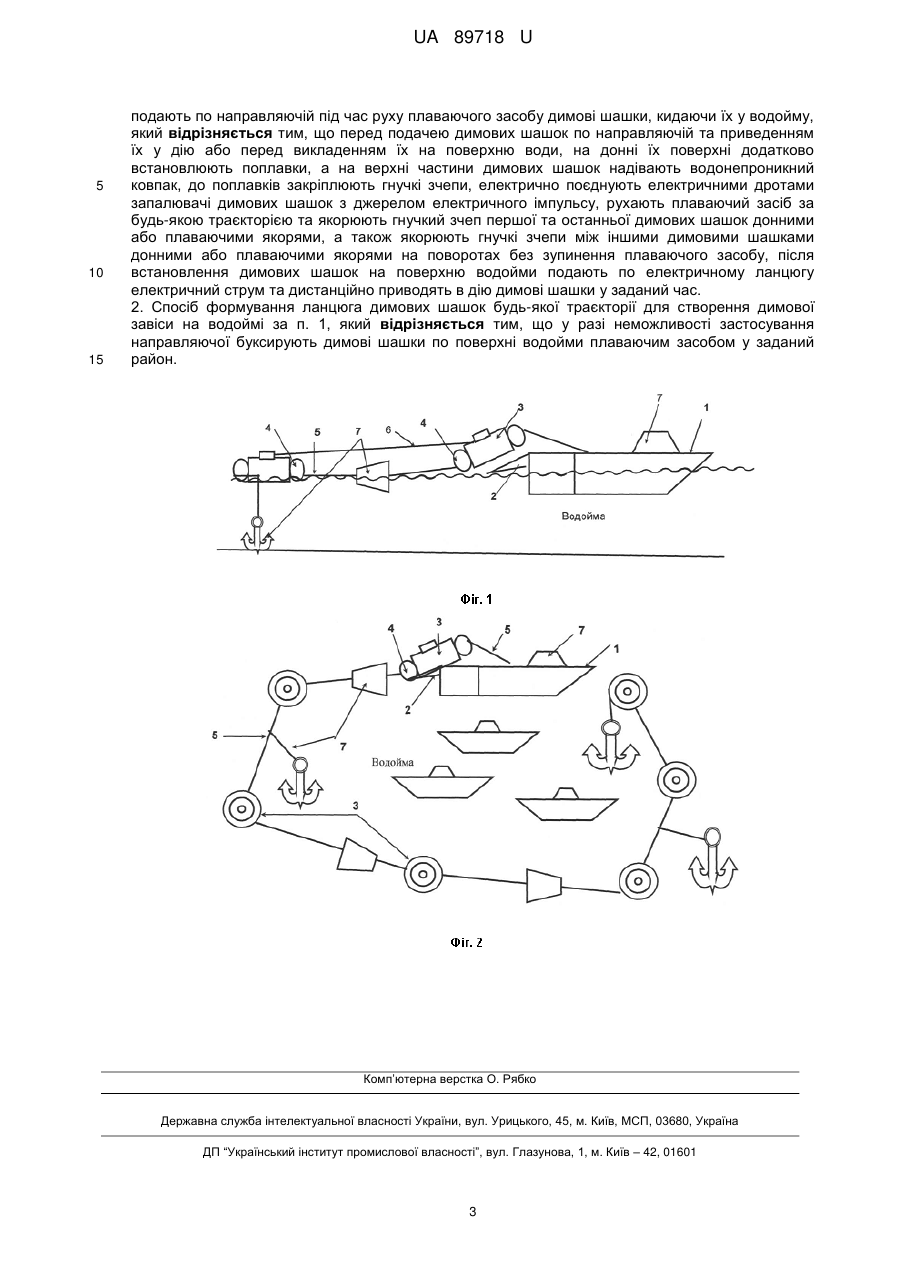

Реферат: Спосіб формування ланцюга плаваючих димових шашок будь-якої траєкторії для створення димової завіси на водоймі включає попередню комплектацію засобів направляючими для розкладки димових шашок, встановлюють димові шашки на носі та на кормі плаваючого засобу, подають по направляючій під час руху плаваючого засобу димові шашки, кидаючи їх у водойму. Перед подачею димових шашок по направляючій та приведенням їх у дію або перед викладенням їх на поверхню води, на донні їх поверхні додатково встановлюють поплавки, а на верхні частини димових шашок надівають водонепроникний ковпак, до поплавків закріплюють гнучкі зчепи, електрично поєднують електричними дротами запалювачі димових шашок з джерелом електричного імпульсу, рухають плаваючий засіб за будь-якою траєкторією та якорюють гнучкий зчеп першої та останньої димових шашок донними або плаваючими якорями, а також якорюють гнучкі зчепи між іншими димовими шашками донними або плаваючими якорями на поворотах без зупинення плаваючого засобу, після встановлення димових шашок на поверхню водойми подають по електричному ланцюгу електричний струм та дистанційно приводять в дію димові шашки у заданий час. UA 89718 U (12) UA 89718 U UA 89718 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способів маскування об'єктів на поверхні водойми, зокрема до способів протидії технічним засобам розвідки та наведенню високоточної зброї, візуальному виявленню, розпізнаванню та визначенню місця розташування об'єктів на водоймі. Спосіб доцільно застосовувати для приховування плаваючих на водоймі об'єктів в особливих умовах або під час фільмування. Відомий спосіб встановлення димових шашок на водойму та створення димової завіси для маскування рухомого морського об'єкта, за яким попередньо комплектують транспортний засіб направляючою для розкладки димових шашок, приводять їх у дію, подають по направляючій під час руху транспортного засобу димові шашки, викладають їх на поверхню води [1]. Недоліками відомого способу встановлення димових шашок, який вибрано за найближчий аналог, є те, що спосіб не забезпечує формування ланцюга димових шашок на поверхні водойми із змінною траєкторією та створення димової завіси заданої конфігурації. Спосіб не забезпечує дистанційне приведення в дію димових шашок електричним струмом. Механічне приведення в дію спеціальних засобів в особливих умовах є небезпечним заходом. Найбільш близьким технологічним рішенням, як за суттю, так і за задачами, що вирішуються, яке вибране за найближчий аналог, є спосіб встановлення димової завіси для закриття рухомого морського об'єкта, за яким приводять в дію морські димові шашки або великі димові шашки, скидають їх у воду, а інші приведені в дію димові шашки встановлюють на носі та кормі рухомого плаваючого засобу [2]. Недоліками відомого способу встановлення димової завіси для прикривання морського об'єкта є те, що спосіб не забезпечує дистанційне приведення в дію димових шашок та завчасне встановлення димових шашок на морську (океанську) ділянку перед задимленням. Після встановлення на поверхні водойми морських або великих димових шашок, вони можуть бути змочені хвилями, що може унеможливити своєчасне приведення їх у дію та встановлення димової завіси у відкритому морі в потрібній ділянці. Рознесені течією або хвилями димові шашки не забезпечать формування димової завіси у потрібному районі та потрібної конфігурації, а щільність димової завіси може бути недостатньою для протидії технічним засобам розвідки та наведенню високоточної зброї, візуальному виявленню, розпізнаванню та визначенню місця розташування об'єктів на поверхні водойм. Якорювання морських або великих димових шашок залежно від рельєфу дна під час їх встановлення має велике значення трудомісткості. В основу корисної моделі поставлено задачу за рахунок змінювання порядку чинних та здійснення нових додаткових технологічних операцій забезпечити автономне встановлення (якорювання) димових шашок із плаваючого засобу, формування з них ланцюга із змінним напрямком, дистанційного приведення їх у дію та створення димової завіси заданої конфігурації на поверхні водойми. Під час їх встановлення (якорювання) унеможливити проникнення води в димові шашки, унеможливити їх затоплення, неконтрольоване викидання диму із шашок, підвищити безпеку приведення їх у дію. Поставлена задача вирішується тим, що спосіб формування ланцюга димових шашок будьякої траєкторії та створення димової завіси на водоймі, за яким попередньо комплектують засіб направляючою для розкладки димових шашок, встановлюють димові шашки на носі та на кормі плаваючого засобу, подають по направляючій під час руху плаваючого засобу димові шашки, кидаючи їх у водойму, згідно з корисною моделлю, перед подачею димових шашок по направляючій та приведенням їх у дію або перед викладенням їх на поверхню води, на донні їх поверхні додатково встановлюють поплавки, а на верхні частини димових шашок надівають водонепроникний ковпак, до поплавків закріплюють гнучкі зчепи, електрично поєднують електричними дротами запалювачі димових шашок з джерелом електричного імпульсу, рухають плаваючий засіб за будь-якою траєкторією та якорюють гнучкий зчеп першої та останньої димових шашок донними або плаваючими якорями, а також якорюють гнучкі зчепи між іншими димовими шашками донними або плаваючими якорями на поворотах без зупинення плаваючого засобу, після встановлення димових шашок на поверхню водойми подають по електричному ланцюгу електричний струм та дистанційно приводять в дію димові шашки у заданий час, після встановлення димових шашок на поверхню водойми подають по електричному ланцюгу електричний імпульс та дистанційно приводять в дію димові шашки у заданий час. Поставлена задача вирішується також і тим, що у разі неможливості застосування направляючої буксирують димові шашки по поверхні водойми плаваючим засобом у заданий район. Додатково встановлені на донні поверхні поплавки, а поверх димових шашок [4] водонепроникних ковпаків унеможливлює їх затоплення в разі шторму, попадання води у запалювачі відповідно, та забезпечують тривале їх перебування на поверхні водойми. 1 UA 89718 U 5 10 15 20 25 30 35 40 45 50 Електричне поєднання димових шашок електричними дротами з джерелом електричного струму забезпечує створення електричного ланцюга для подальшого дистанційного одночасного або поступового їх приведення у дію. Застосування плаваючого засобу забезпечує безперервне буксирування або транспортування димових шашок, зчеплених гнучкими зчепами, донних та плаваючих якорів та формування ланцюга з них на поверхні водойми будь-якої траєкторії. Зачеплення плаваючих або донних якорів з гнучкими зчепами до гнучких зчепів, що об'єднують димові шашки (морські (МДШ) та/або великі (БДШ) димові шашки, та/або малі плаваючі (УДШ)) забезпечує формування ланцюга будь-якої траєкторії, унеможливлює знесення ланцюга зачеплених між собою шашок течією води та забезпечує їх перебування на поверхні водойми. Встановлення на першій, останній димових шашках, а також на димових шашках, встановлених на поворотах транспортного засобу плаваючих або донних якорів надає можливість зафіксувати димові шашки на поворотах та змінити траєкторію руху плаваючого засобу у заданому напрямку. Наприклад, встановлення плаваючих димових шашок з послідуючим дистанційним приведенням їх у дію електричним струмом забезпечує створення димової завіси у вигляді суцільного ряду на будь-яких напрямках. Буксирування димових шашок надає можливість їх перемістити безпосередньо по поверхні водойми плаваючим засобом у заданий район, а транспортування димових шашок у плаваючому транспортному засобі надає можливість встановлювати їх із плаваючого засобу на поверхню водойми у заданому районі за допомогою пандусу, формуючи ланцюг будь-якої траєкторії. Суть способу формування ланцюга димових шашок будь-якої траєкторії та створення димової завіси на водоймі пояснюється за допомогою ілюстрацій, де на Фіг. 1 показано схему встановлення та розміщення димових шашок на поверхні водойми (вигляд збоку), на Фіг. 2 показано схему встановлення та розміщення димових шашок на поверхні водойми (вигляд зверху). Спосіб формування ланцюга димових шашок будь-якої траєкторії та створення димової завіси на водоймі реалізують наступним чином (див. Фіг. 1 - Фіг. 2). Комплектують плаваючий засіб 1 направляючою (пандусом) 2 для розкладки димових шашок 3. Перед подачею димових шашок по направляючій та приведенням їх у дію або перед викладенням їх на поверхню води, на донні поверхні димових шашок 3 додатково встановлюють поплавки 4 [3], а на верхні частини димових шашок надівають водонепроникний ковпак. Димові шашки 3 зачіплюють між собою гнучким зчепом 5, електрично поєднують електричним дротом 6 димові шашки 3 з джерелом електричного струму 7. Буксирують димові шашки 3 по поверхні водойми плаваючим засобом 1 у заданий район або транспортують у плаваючому транспортному засобі 1 та викладають із останнього димові шашки 3 на поверхню водойми у заданому районі, формуючи ланцюг будь-якої траєкторії. На першій, останній димових шашках 3, а також на димових шашках 3, що будуть встановлені на поворотах транспортного засобу 1 закріплюють донні або плаваючі якорі 7 [4]. Після встановлення димових шашок 3 на поверхню водойми подають по електричному дроті 6 електричний струм та дистанційно приводять у дію димові шашки у заданий час. Джерела інформації: 1. Средства механизации минирования [текст]. Кн. 1. Москва: Воениздат. Стр. 114. Рис. 73. 1979. - 135 с. - 135 с. - аналог. 2. Загурьянов А.К. Основы маневрирования. Курс кораблевождения. Том 3 [текст]. Глава 12. Постановка дымовых завес. § 59-64. Москва: Воениздат. - 1958. - 135 с. 3. Патент України № 78338. "Плаваюча димова шашка". Заявка № u201212024 МПК (2013.01): F41H3/00, F41H9/00. Винахідники/ власники: Кобилинський Р.В., Ісмагілов І.Н., Бутенко Р.В., Сулім О.В., Марущенко В.В., Баранов О.П., Андрієвський А.П. Патент опубліковано Держ. бюл. Інтел. власн. України від. 11.03.2013, № 5/2013. 4. Описание изобретения к авторскому свидетельству SU 1306801 А1. "Плавучий якорь". Авторы: Н.П. Ходячий, Г.Г. Мамичев. МПК: В63В21/48. Опубл.: 17.12.1985 - Бюл. № 16. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Спосіб формування ланцюга плаваючих димових шашок будь-якої траєкторії для створення димової завіси на водоймі, за яким попередньо комплектують засіб направляючою для розкладки димових шашок, встановлюють димові шашки на носі та на кормі плаваючого засобу, 2 UA 89718 U 5 10 15 подають по направляючій під час руху плаваючого засобу димові шашки, кидаючи їх у водойму, який відрізняється тим, що перед подачею димових шашок по направляючій та приведенням їх у дію або перед викладенням їх на поверхню води, на донні їх поверхні додатково встановлюють поплавки, а на верхні частини димових шашок надівають водонепроникний ковпак, до поплавків закріплюють гнучкі зчепи, електрично поєднують електричними дротами запалювачі димових шашок з джерелом електричного імпульсу, рухають плаваючий засіб за будь-якою траєкторією та якорюють гнучкий зчеп першої та останньої димових шашок донними або плаваючими якорями, а також якорюють гнучкі зчепи між іншими димовими шашками донними або плаваючими якорями на поворотах без зупинення плаваючого засобу, після встановлення димових шашок на поверхню водойми подають по електричному ланцюгу електричний струм та дистанційно приводять в дію димові шашки у заданий час. 2. Спосіб формування ланцюга димових шашок будь-якої траєкторії для створення димової завіси на водоймі за п. 1, який відрізняється тим, що у разі неможливості застосування направляючої буксирують димові шашки по поверхні водойми плаваючим засобом у заданий район. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
