Пускова установка для утворення димової завіси

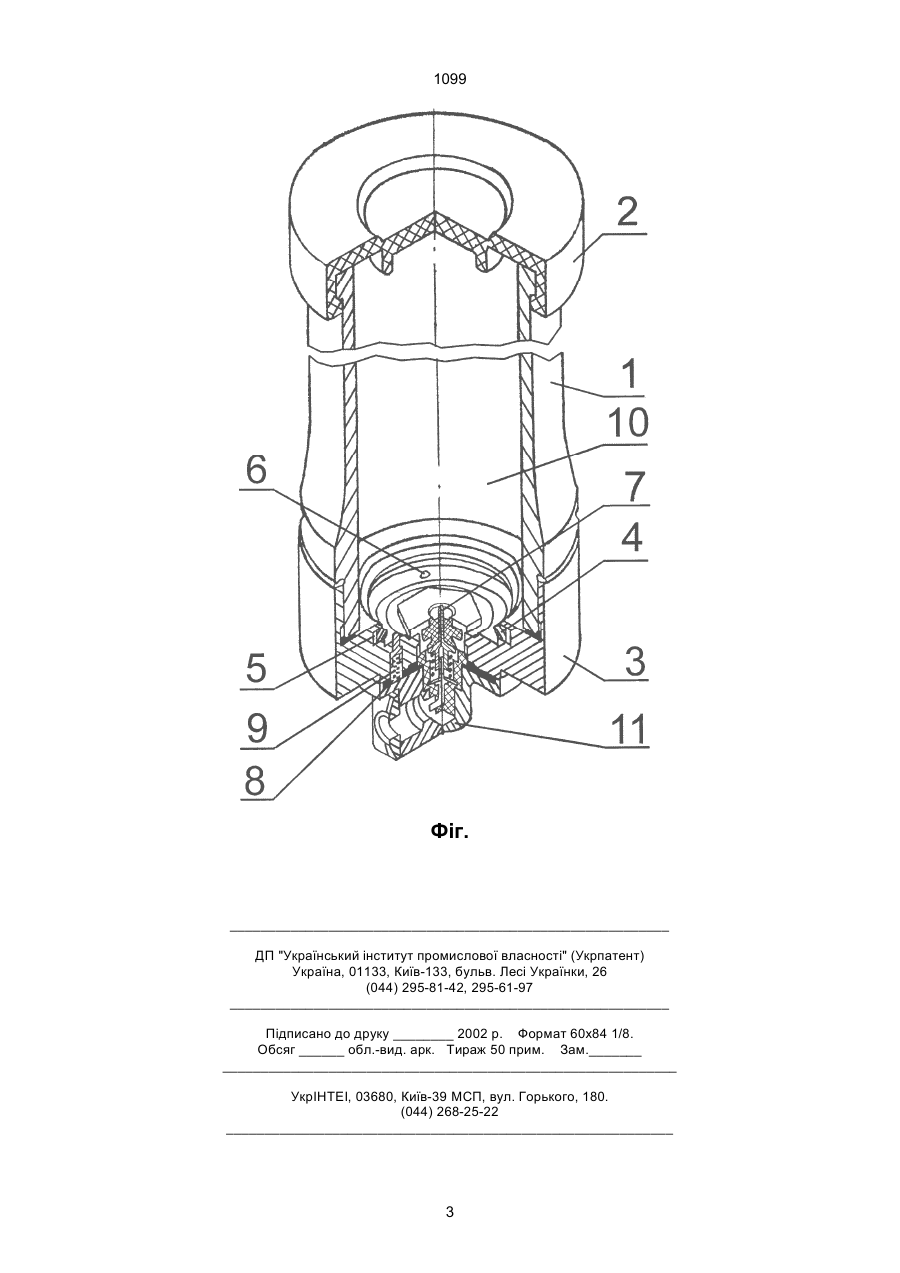

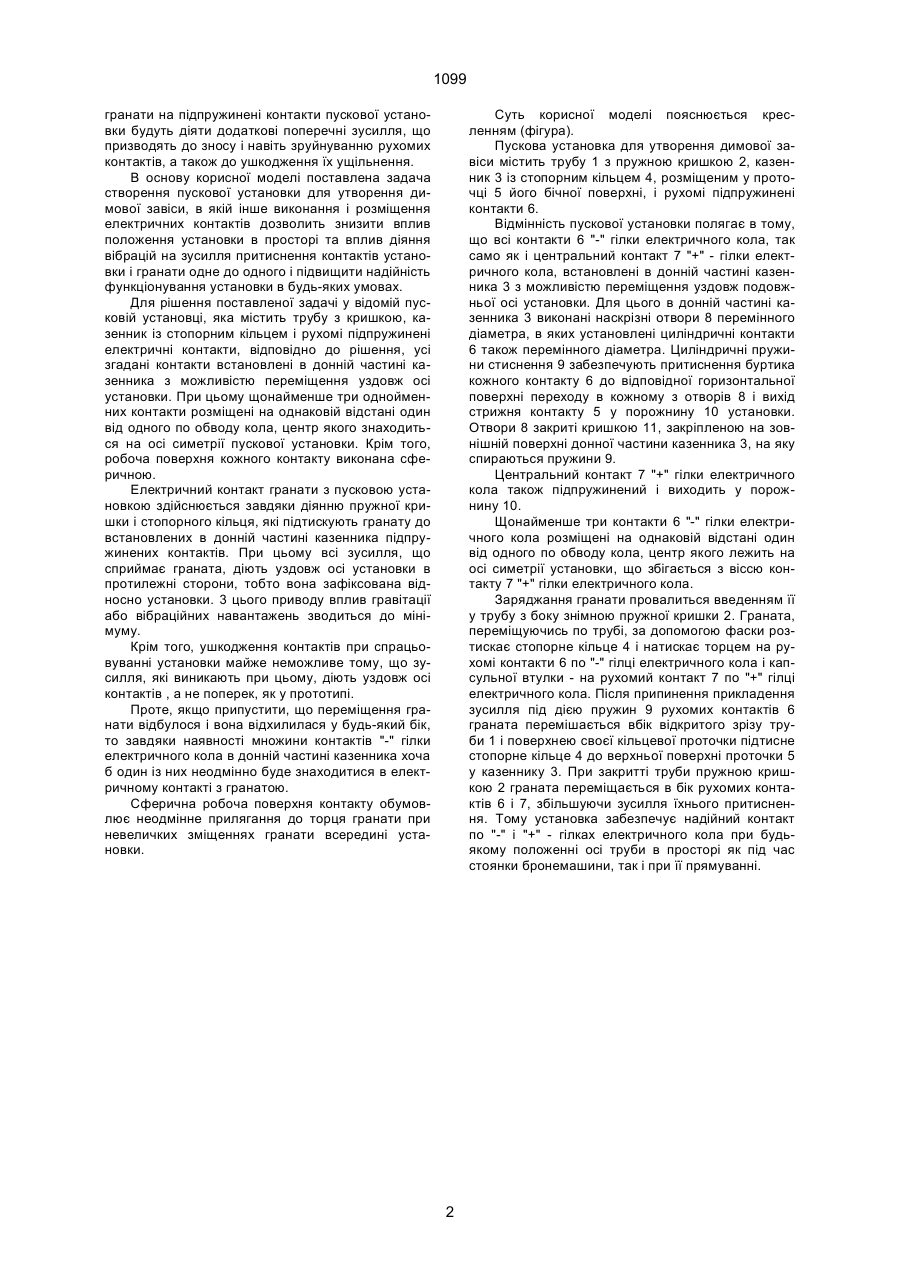

1. Пускова установка для утворення димової завіси, яка містить трубу з пружною кришкою, казенник із стопорним кільцем і рухомі підпружинені контакти, яка відрізняється тим, що всі контакти встановлені в донній частині казенника з можливістю переміщення уздовж подовжньої осі установки, причому щонайменше три однойменних контакти розміщені на однаковій відстані один від одного по обводу кола, центр якого лежить на осі симетрії установки. 2. Пускова установка за п. 1, яка відрізняється тим, що торцева поверхня контакта виконана сферичною. (19) (21) 2001042482 (22) 13.04.2001 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Глібов Василь Васильович, Васильченко Іван Іванович, Роленко Сергій Олександрович, Гончаренко Володимир Сергійович, Миргород Андрій Олександрович, Тарасенко Володимир Іванович (73) КАЗЕННЕ ПІДПРИЄМСТВО "ХАРКІВСЬКЕ КОНСТРУКТОРСЬКЕ БЮРО З МАШИНОБУДУВАННЯ ІМ. О.О. МОРОЗОВА", UA 1099 гранати на підпружинені контакти пускової установки будуть діяти додаткові поперечні зусилля, що призводять до зносу і навіть зруйнуванню рухомих контактів, а також до ушкодження їх ущільнення. В основу корисної моделі поставлена задача створення пускової установки для утворення димової завіси, в якій інше виконання і розміщення електричних контактів дозволить знизити вплив положення установки в просторі та вплив діяння вібрацій на зусилля притиснення контактів установки і гранати одне до одного і підвищити надійність функціонування установки в будь-яких умовах. Для рішення поставленої задачі у відомій пусковій установці, яка містить трубу з кришкою, казенник із стопорним кільцем і рухомі підпружинені електричні контакти, відповідно до рішення, усі згадані контакти встановлені в донній частині казенника з можливістю переміщення уздовж осі установки. При цьому щонайменше три однойменних контакти розміщені на однаковій відстані один від одного по обводу кола, центр якого знаходиться на осі симетрії пускової установки. Крім того, робоча поверхня кожного контакту виконана сферичною. Електричний контакт гранати з пусковою установкою здійснюється завдяки діянню пружної кришки і стопорного кільця, які підтискують гранату до встановлених в донній частині казенника підпружинених контактів. При цьому всі зусилля, що сприймає граната, діють уздовж осі установки в протилежні сторони, тобто вона зафіксована відносно установки. 3 цього приводу вплив гравітації або вібраційних навантажень зводиться до мінімуму. Крім того, ушкодження контактів при спрацьовуванні установки майже неможливе тому, що зусилля, які виникають при цьому, діють уздовж осі контактів , а не поперек, як у прототипі. Проте, якщо припустити, що переміщення гранати відбулося і вона відхилилася у будь-який бік, то завдяки наявності множини контактів "-" гілки електричного кола в донній частині казенника хоча б один із них неодмінно буде знаходитися в електричному контакті з гранатою. Сферична робоча поверхня контакту обумовлює неодмінне прилягання до торця гранати при невеличких зміщеннях гранати всередині установки. Суть корисної моделі пояснюється кресленням (фігура). Пускова установка для утворення димової завіси містить трубу 1 з пружною кришкою 2, казенник 3 із стопорним кільцем 4, розміщеним у проточці 5 його бічної поверхні, і рухомі підпружинені контакти 6. Відмінність пускової установки полягає в тому, що всі контакти 6 "-" гілки електричного кола, так само як і центральний контакт 7 "+" - гілки електричного кола, встановлені в донній частині казенника 3 з можливістю переміщення уздовж подовжньої осі установки. Для цього в донній частині казенника 3 виконані наскрізні отвори 8 перемінного діаметра, в яких установлені циліндричні контакти 6 також перемінного діаметра. Циліндричні пружини стиснення 9 забезпечують притиснення буртика кожного контакту 6 до відповідної горизонтальної поверхні переходу в кожному з отворів 8 і вихід стрижня контакту 5 у порожнину 10 установки. Отвори 8 закриті кришкою 11, закріпленою на зовнішній поверхні донної частини казенника 3, на яку спираються пружини 9. Центральний контакт 7 "+" гілки електричного кола також підпружинений і виходить у порожнину 10. Щонайменше три контакти 6 "-" гілки електричного кола розміщені на однаковій відстані один від одного по обводу кола, центр якого лежить на осі симетрії установки, що збігається з віссю контакту 7 "+" гілки електричного кола. Заряджання гранати провалиться введенням її у трубу з боку знімною пружної кришки 2. Граната, переміщуючись по трубі, за допомогою фаски розтискає стопорне кільце 4 і натискає торцем на рухомі контакти 6 по "-" гілці електричного кола і капсульної втулки - на рухомий контакт 7 по "+" гілці електричного кола. Після припинення прикладення зусилля під дією пружин 9 рухомих контактів 6 граната перемішається вбік відкритого зрізу труби 1 і поверхнею своєї кільцевої проточки підтисне стопорне кільце 4 до верхньої поверхні проточки 5 у казеннику 3. При закритті труби пружною кришкою 2 граната переміщається в бік рухомих контактів 6 і 7, збільшуючи зусилля їхнього притиснення. Тому установка забезпечує надійний контакт по "-" і "+" - гілках електричного кола при будьякому положенні осі труби в просторі як під час стоянки бронемашини, так і при її прямуванні. 2 1099 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
