Знімний пристрій для очищення й знезалізнення води зі змінним завантаженням

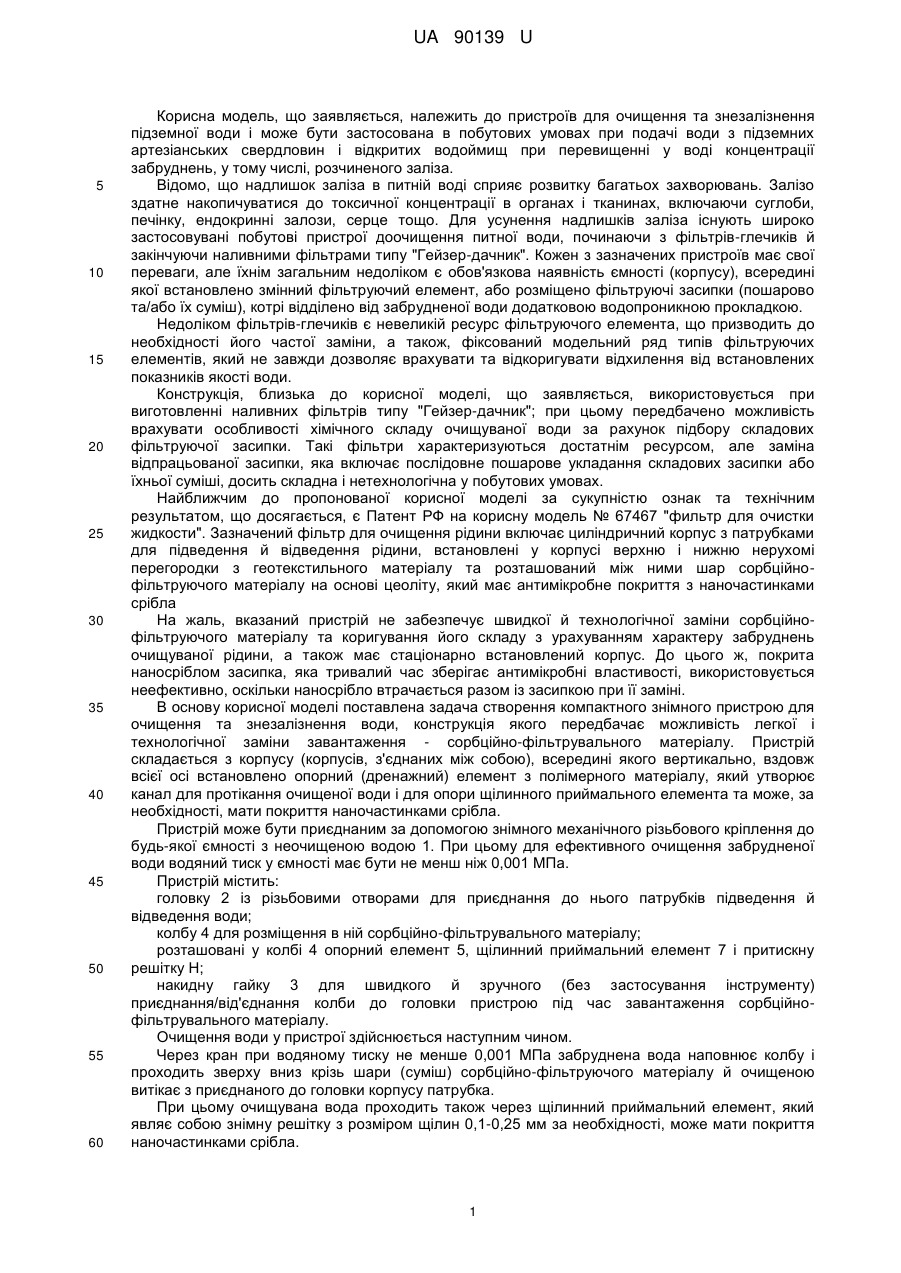

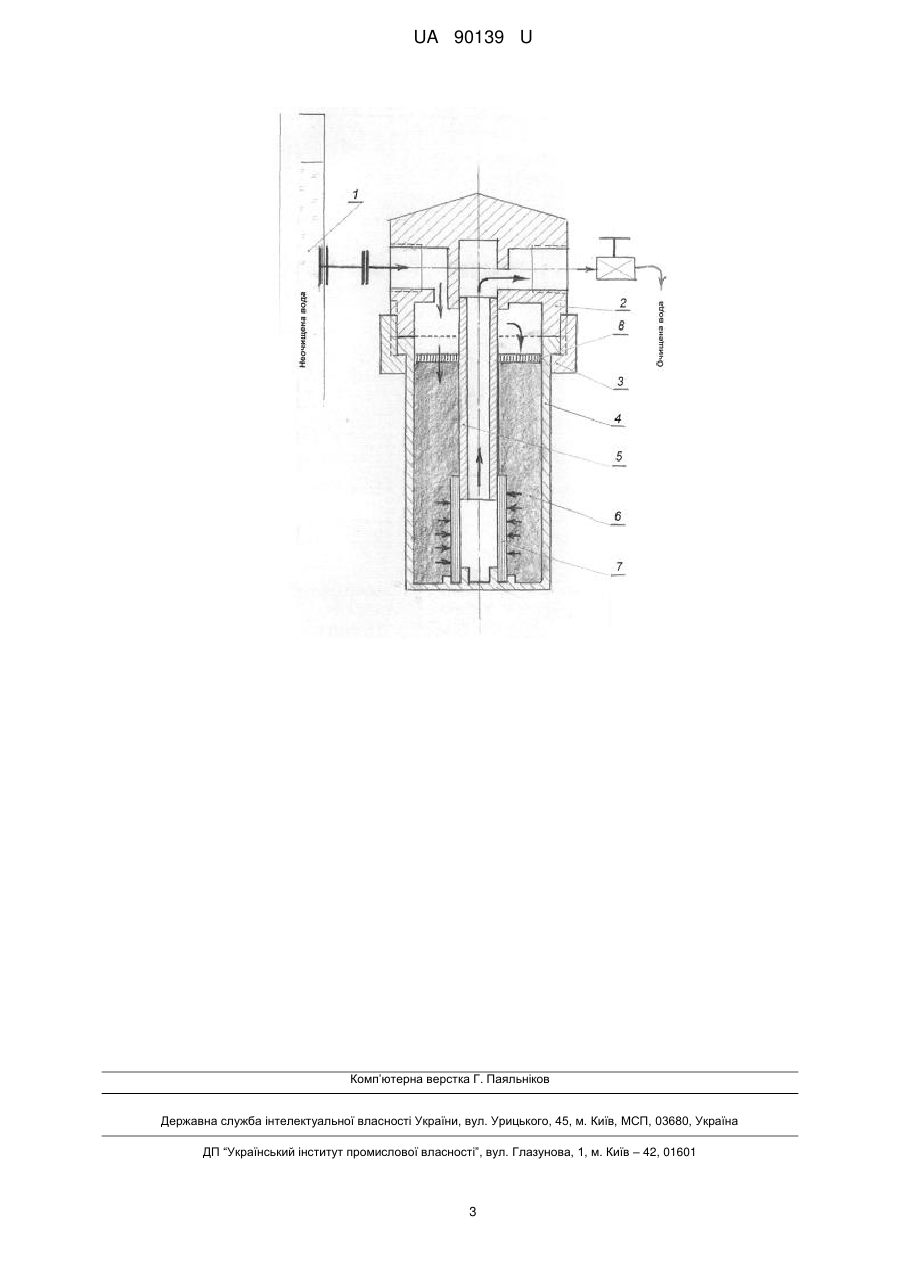

Реферат: Знімний пристрій для очищення та знезалізнення води зі змінним завантаженням, який включає циліндричний корпус із місцями підведення й відведення води та шар змінного сорбційнофільтруючого матеріалу, причому циліндричний корпус складається з головки корпусу та приєднаної до неї накидною гайкою колби. UA 90139 U (12) UA 90139 U UA 90139 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, належить до пристроїв для очищення та знезалізнення підземної води і може бути застосована в побутових умовах при подачі води з підземних артезіанських свердловин і відкритих водоймищ при перевищенні у воді концентрації забруднень, у тому числі, розчиненого заліза. Відомо, що надлишок заліза в питній воді сприяє розвитку багатьох захворювань. Залізо здатне накопичуватися до токсичної концентрації в органах і тканинах, включаючи суглоби, печінку, ендокринні залози, серце тощо. Для усунення надлишків заліза існують широко застосовувані побутові пристрої доочищення питної води, починаючи з фільтрів-глечиків й закінчуючи наливними фільтрами типу "Гейзер-дачник". Кожен з зазначених пристроїв має свої переваги, але їхнім загальним недоліком є обов'язкова наявність ємності (корпусу), всередині якої встановлено змінний фільтруючий елемент, або розміщено фільтруючі засипки (пошарово та/або їх суміш), котрі відділено від забрудненої води додатковою водопроникною прокладкою. Недоліком фільтрів-глечиків є невеликій ресурс фільтруючого елемента, що призводить до необхідності його частої заміни, а також, фіксований модельний ряд типів фільтруючих елементів, який не завжди дозволяє врахувати та відкоригувати відхилення від встановлених показників якості води. Конструкція, близька до корисної моделі, що заявляється, використовується при виготовленні наливних фільтрів типу "Гейзер-дачник"; при цьому передбачено можливість врахувати особливості хімічного складу очищуваної води за рахунок підбору складових фільтруючої засипки. Такі фільтри характеризуються достатнім ресурсом, але заміна відпрацьованої засипки, яка включає послідовне пошарове укладання складових засипки або їхньої суміші, досить складна і нетехнологічна у побутових умовах. Найближчим до пропонованої корисної моделі за сукупністю ознак та технічним результатом, що досягається, є Патент РФ на корисну модель № 67467 "фильтр для очистки жидкости". Зазначений фільтр для очищення рідини включає циліндричний корпус з патрубками для підведення й відведення рідини, встановлені у корпусі верхню і нижню нерухомі перегородки з геотекстильного матеріалу та розташований між ними шар сорбційнофільтруючого матеріалу на основі цеоліту, який має антимікробне покриття з наночастинками срібла На жаль, вказаний пристрій не забезпечує швидкої й технологічної заміни сорбційнофільтруючого матеріалу та коригування його складу з урахуванням характеру забруднень очищуваної рідини, а також має стаціонарно встановлений корпус. До цього ж, покрита наносріблом засипка, яка тривалий час зберігає антимікробні властивості, використовується неефективно, оскільки наносрібло втрачається разом із засипкою при її заміні. В основу корисної моделі поставлена задача створення компактного знімного пристрою для очищення та знезалізнення води, конструкція якого передбачає можливість легкої і технологічної заміни завантаження - сорбційно-фільтрувального матеріалу. Пристрій складається з корпусу (корпусів, з'єднаних між собою), всередині якого вертикально, вздовж всієї осі встановлено опорний (дренажний) елемент з полімерного матеріалу, який утворює канал для протікання очищеної води і для опори щілинного приймального елемента та може, за необхідності, мати покриття наночастинками срібла. Пристрій може бути приєднаним за допомогою знімного механічного різьбового кріплення до будь-якої ємності з неочищеною водою 1. При цьому для ефективного очищення забрудненої води водяний тиск у ємності має бути не менш ніж 0,001 МПа. Пристрій містить: головку 2 із різьбовими отворами для приєднання до нього патрубків підведення й відведення води; колбу 4 для розміщення в ній сорбційно-фільтрувального матеріалу; розташовані у колбі 4 опорний елемент 5, щілинний приймальний елемент 7 і притискну решітку Н; накидну гайку 3 для швидкого й зручного (без застосування інструменту) приєднання/від'єднання колби до головки пристрою під час завантаження сорбційнофільтрувального матеріалу. Очищення води у пристрої здійснюється наступним чином. Через кран при водяному тиску неменше 0,001 МПа забруднена вода наповнює колбу і проходить зверху вниз крізь шари (суміш) сорбційно-фільтруючого матеріалу й очищеною витікає з приєднаного до головки корпусу патрубка. При цьому очищувана вода проходить також через щілинний приймальний елемент, який являє собою знімну решітку з розміром щілин 0,1-0,25 мм за необхідності, може мати покриття наночастинками срібла. 1 UA 90139 U 5 10 15 20 25 30 При значному перевищенні норм мікробактеріального забруднення таке ж саме покриття може бути нанесено й на притискну решітку, яка утримує сорбційно-фільтрувальний матеріал у колбі. Нанесене покриття зберігається протягом всього терміну експлуатації пристрою (не менше 5 років). За необхідності, елементи, які покриті наночастинками срібла (щілинний приймальний елемент 7 і притискна решітка 8), виконані знімними й кожен з них, за необхідності, може бути замінений. Корисна модель - Знімний пристрій для очищення й знезалізнення води зі змінним завантаженням - пояснюється кресленням: 1. Ємність із неочищеною водою; 2. Головка корпусу; 3. Накидна гайка; 4. Колба; 5. Опорний елемент; 6. Сорбційно-фільтрувальний матеріал; 7. Щілинний приймальний елемент; 8. Притискна решітка. Залежно від показників забрудненості очищуваної води як сорбційно-фільтрувальний матеріал можуть бути використані: активоване вугілля різної пористої структури для вилучення розчинних антропогенних забруднень (хімікатів, нафтопродуктів, хлорпохідних тощо); іонообмінні смоли для вилучення нітратів та солей жорсткості; засипки, що мають у складі діоксид марганцю, для окислення розчинних сполук заліза та марганцю; "плаваючі" засипки; гранульовані і волокнисті наповнювачі різноманітного складу. Швидкість фільтрації, яку забезпечує пристрій, що включає, наприклад, один корпус з 3 колбою ємністю 0,25 дм , при водяному тиску 0,001 МПа й завантаженому як активоване вугілля 3 К835 Silcarbon, складає 18 дм /год. Швидкість може регулюватись вихідним вентилем і бути збільшена за рахунок використання конструкції з кількох паралельно з'єднаних пристроїв, при цьому для однакової продуктивності спарених пристроїв склад сорбційно-фільтрувального матеріалу в кожному пристрої повинен бути однаковим. Технічним результатом є створення знімного пристрою для очищення й знезалізнення води, який забезпечує можливість зручної й швидкої заміни сорбційно-фільтрувального матеріалу та дозволяє очистити воду практично у будь-яких умовах. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Знімний пристрій для очищення та знезалізнення води зі змінним завантаженням, який включає циліндричний корпус із місцями підведення й відведення води та шар змінного сорбційно-фільтруючого матеріалу, який відрізняється тим, що циліндричний корпус складається з головки корпусу та приєднаної до неї накидною гайкою колби. 2. Пристрій за п. 1, який відрізняється тим, що колба містить розташовані в ній опорний елемент, щілинний приймальний елемент та притискну решітку, які виконані знімними. 3. Пристрій за п. 2, який відрізняється тим, що опорний елемент та/або щілинний приймальний елемент, та/або притискна решітка покриті наночастинками срібла. 2 UA 90139 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
