Мобільний свинарник для утримання свиней на глибокій підстилці

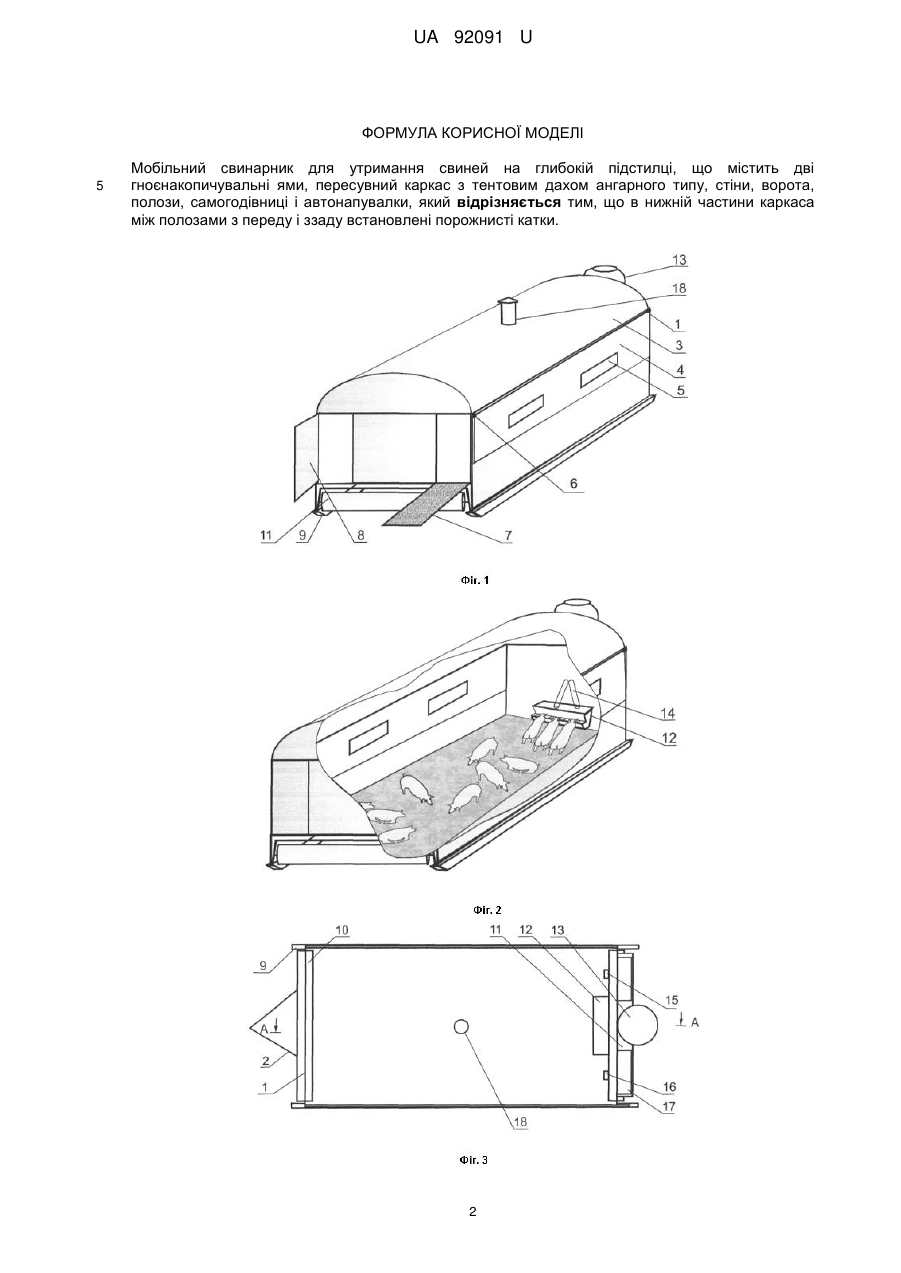

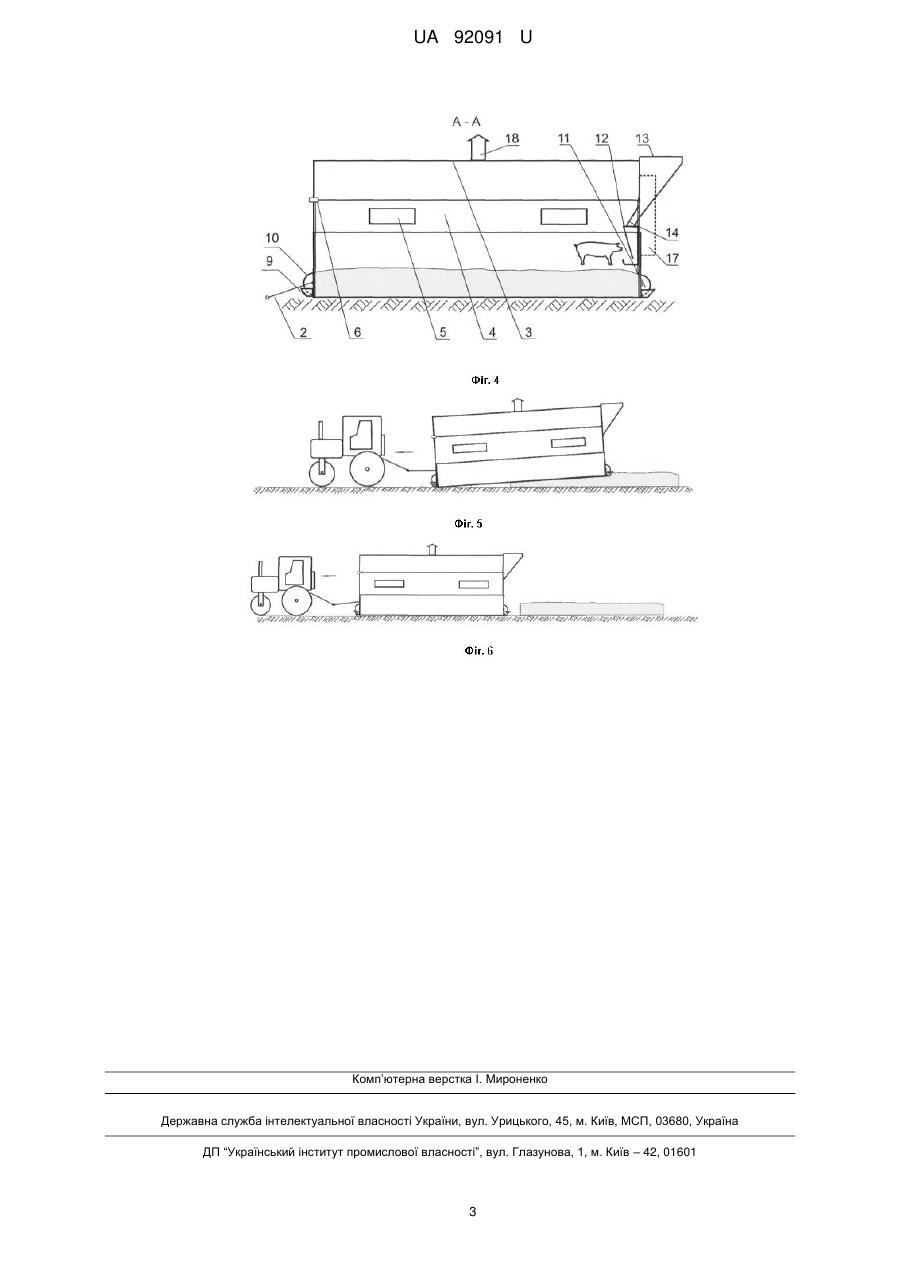

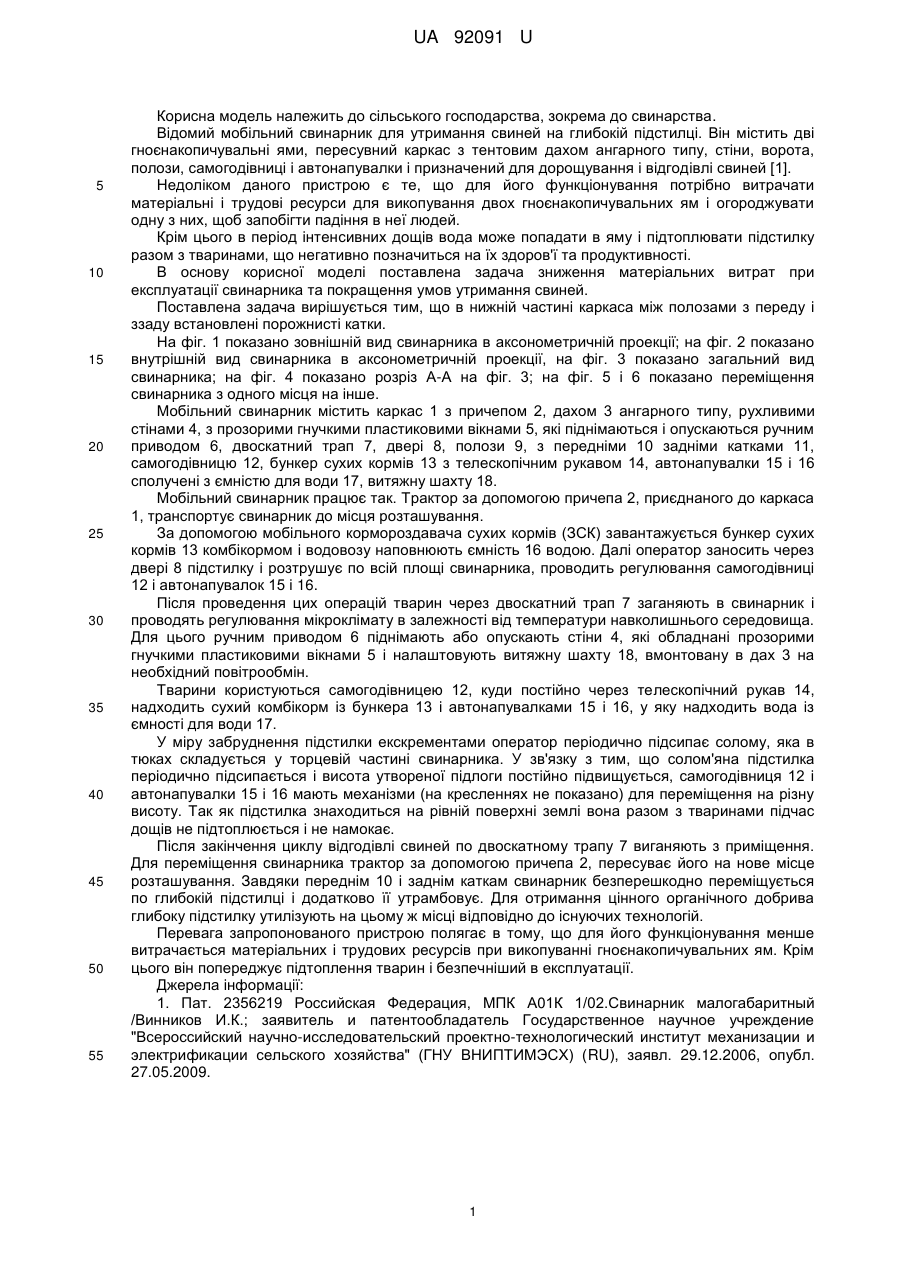

Реферат: Мобільний свинарник для утримання свиней на глибокій підстилці містить дві гноєнакопичувальні ями, пересувний каркас з тентовим дахом ангарного типу, стіни, ворота, полози, самогодівниці і автонапувалки. В нижній частини каркаса між полозами з переду і ззаду встановлені порожнисті катки. UA 92091 U (54) МОБІЛЬНИЙ СВИНАРНИК ДЛЯ УТРИМАННЯ СВИНЕЙ НА ГЛИБОКІЙ ПІДСТИЛЦІ UA 92091 U UA 92091 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства, зокрема до свинарства. Відомий мобільний свинарник для утримання свиней на глибокій підстилці. Він містить дві гноєнакопичувальні ями, пересувний каркас з тентовим дахом ангарного типу, стіни, ворота, полози, самогодівниці і автонапувалки і призначений для дорощування і відгодівлі свиней [1]. Недоліком даного пристрою є те, що для його функціонування потрібно витрачати матеріальні і трудові ресурси для викопування двох гноєнакопичувальних ям і огороджувати одну з них, щоб запобігти падіння в неї людей. Крім цього в період інтенсивних дощів вода може попадати в яму і підтоплювати підстилку разом з тваринами, що негативно позначиться на їх здоров'ї та продуктивності. В основу корисної моделі поставлена задача зниження матеріальних витрат при експлуатації свинарника та покращення умов утримання свиней. Поставлена задача вирішується тим, що в нижній частині каркаса між полозами з переду і ззаду встановлені порожнисті катки. На фіг. 1 показано зовнішній вид свинарника в аксонометричній проекції; на фіг. 2 показано внутрішній вид свинарника в аксонометричній проекції, на фіг. 3 показано загальний вид свинарника; на фіг. 4 показано розріз А-А на фіг. 3; на фіг. 5 і 6 показано переміщення свинарника з одного місця на інше. Мобільний свинарник містить каркас 1 з причепом 2, дахом 3 ангарного типу, рухливими стінами 4, з прозорими гнучкими пластиковими вікнами 5, які піднімаються і опускаються ручним приводом 6, двоскатний трап 7, двері 8, полози 9, з передніми 10 задніми катками 11, самогодівницю 12, бункер сухих кормів 13 з телескопічним рукавом 14, автонапувалки 15 і 16 сполучені з ємністю для води 17, витяжну шахту 18. Мобільний свинарник працює так. Трактор за допомогою причепа 2, приєднаного до каркаса 1, транспортує свинарник до місця розташування. За допомогою мобільного кормороздавача сухих кормів (ЗСК) завантажується бункер сухих кормів 13 комбікормом і водовозу наповнюють ємність 16 водою. Далі оператор заносить через двері 8 підстилку і розтрушує по всій площі свинарника, проводить регулювання самогодівниці 12 і автонапувалок 15 і 16. Після проведення цих операцій тварин через двоскатний трап 7 заганяють в свинарник і проводять регулювання мікроклімату в залежності від температури навколишнього середовища. Для цього ручним приводом 6 піднімають або опускають стіни 4, які обладнані прозорими гнучкими пластиковими вікнами 5 і налаштовують витяжну шахту 18, вмонтовану в дах 3 на необхідний повітрообмін. Тварини користуються самогодівницею 12, куди постійно через телескопічний рукав 14, надходить сухий комбікорм із бункера 13 і автонапувалками 15 і 16, у яку надходить вода із ємності для води 17. У міру забруднення підстилки екскрементами оператор періодично підсипає солому, яка в тюках складується у торцевій частині свинарника. У зв'язку з тим, що солом'яна підстилка періодично підсипається і висота утвореної підлоги постійно підвищується, самогодівниця 12 і автонапувалки 15 і 16 мають механізми (на кресленнях не показано) для переміщення на різну висоту. Так як підстилка знаходиться на рівній поверхні землі вона разом з тваринами підчас дощів не підтоплюється і не намокає. Після закінчення циклу відгодівлі свиней по двоскатному трапу 7 виганяють з приміщення. Для переміщення свинарника трактор за допомогою причепа 2, пересуває його на нове місце розташування. Завдяки переднім 10 і заднім каткам свинарник безперешкодно переміщується по глибокій підстилці і додатково її утрамбовує. Для отримання цінного органічного добрива глибоку підстилку утилізують на цьому ж місці відповідно до існуючих технологій. Перевага запропонованого пристрою полягає в тому, що для його функціонування менше витрачається матеріальних і трудових ресурсів при викопуванні гноєнакопичувальних ям. Крім цього він попереджує підтоплення тварин і безпечніший в експлуатації. Джерела інформації: 1. Пат. 2356219 Российская Федерация, МПК А01К 1/02.Свинарник малогабаритный /Винников И.К.; заявитель и патентообладатель Государственное научное учреждение "Всероссийский научно-исследовательский проектно-технологический институт механизации и электрификации сельского хозяйства" (ГНУ ВНИПТИМЭСХ) (RU), заявл. 29.12.2006, опубл. 27.05.2009. 1 UA 92091 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Мобільний свинарник для утримання свиней на глибокій підстилці, що містить дві гноєнакопичувальні ями, пересувний каркас з тентовим дахом ангарного типу, стіни, ворота, полози, самогодівниці і автонапувалки, який відрізняється тим, що в нижній частини каркаса між полозами з переду і ззаду встановлені порожнисті катки. 2 UA 92091 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
