Свинарник для холодного утримання свиней на глибокій підстилці

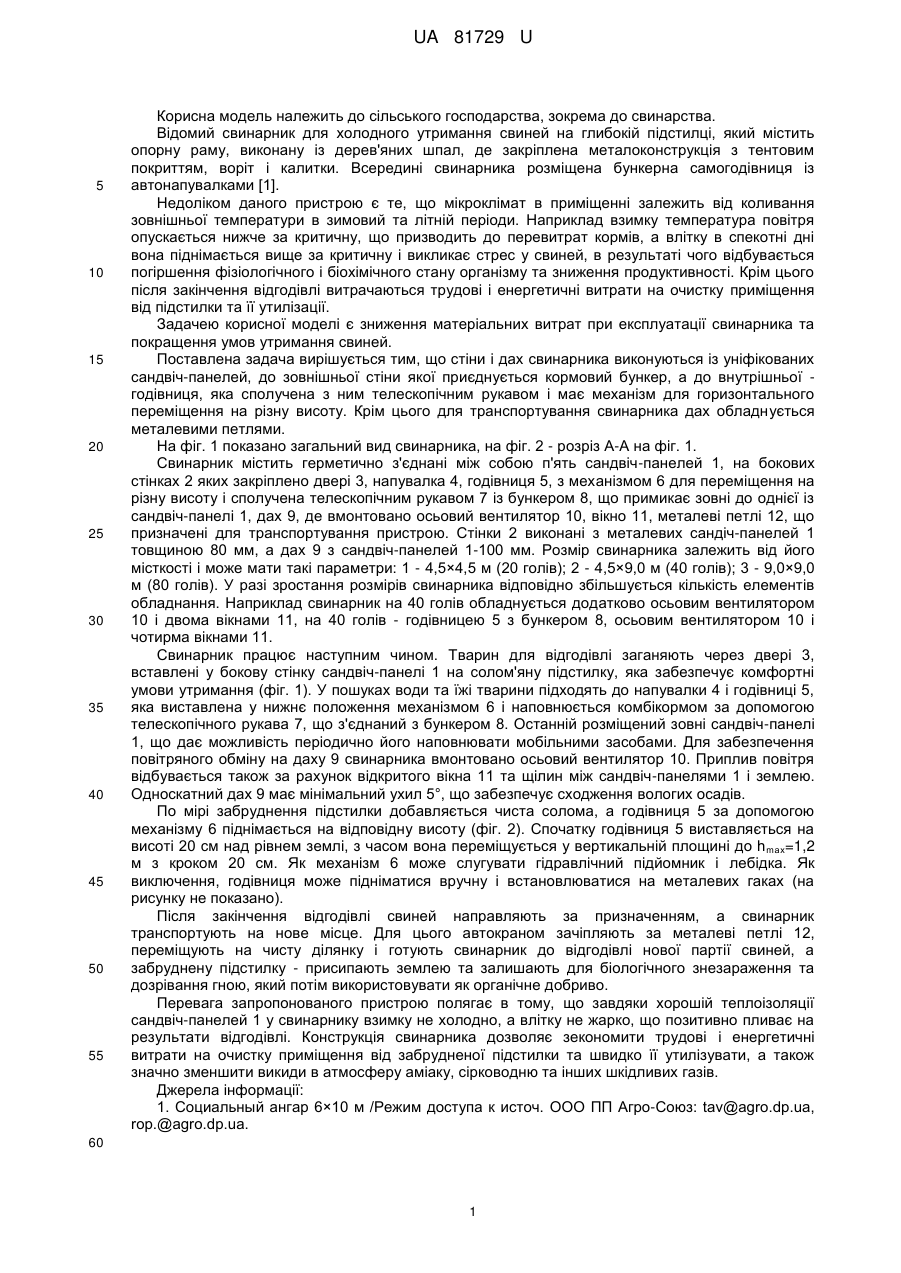

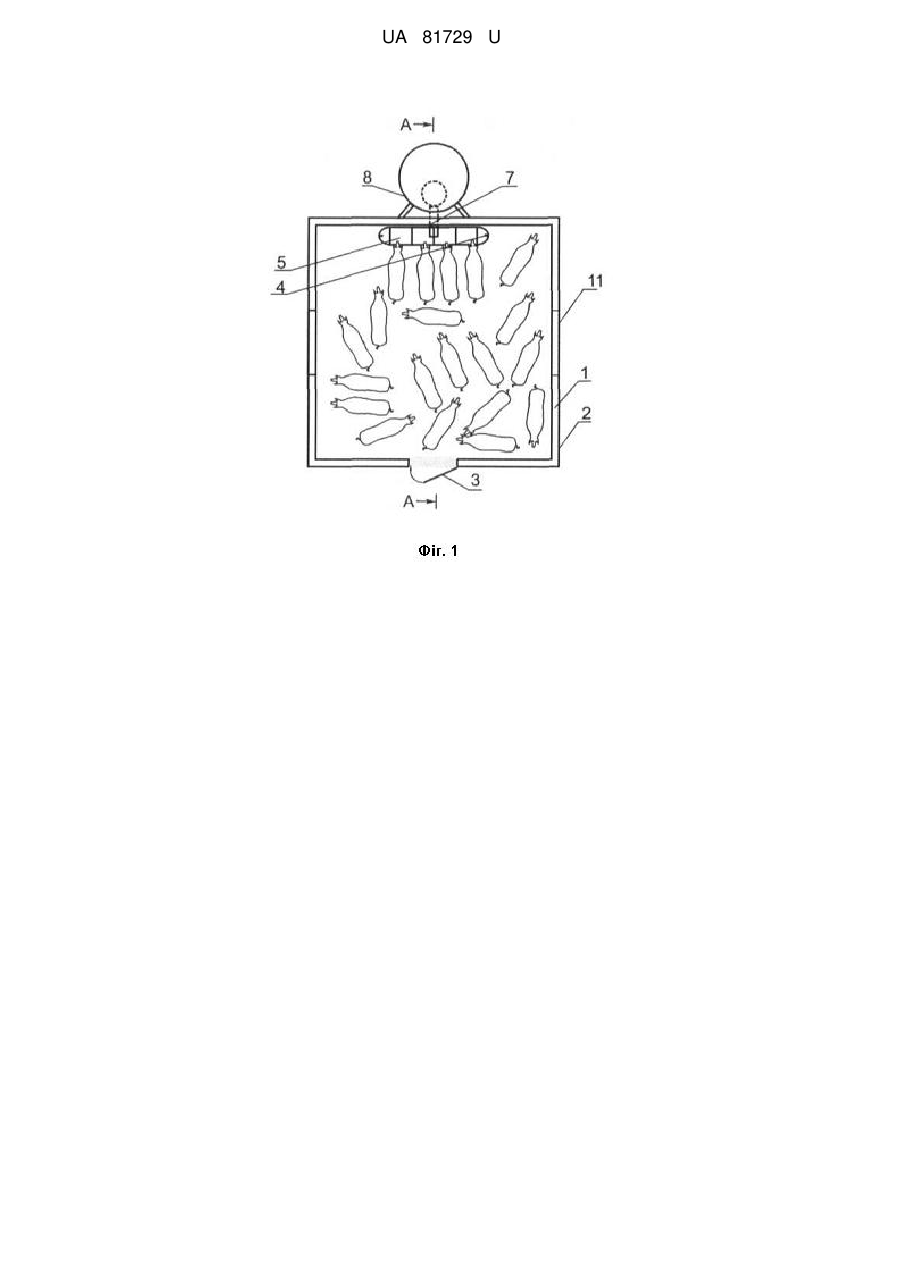

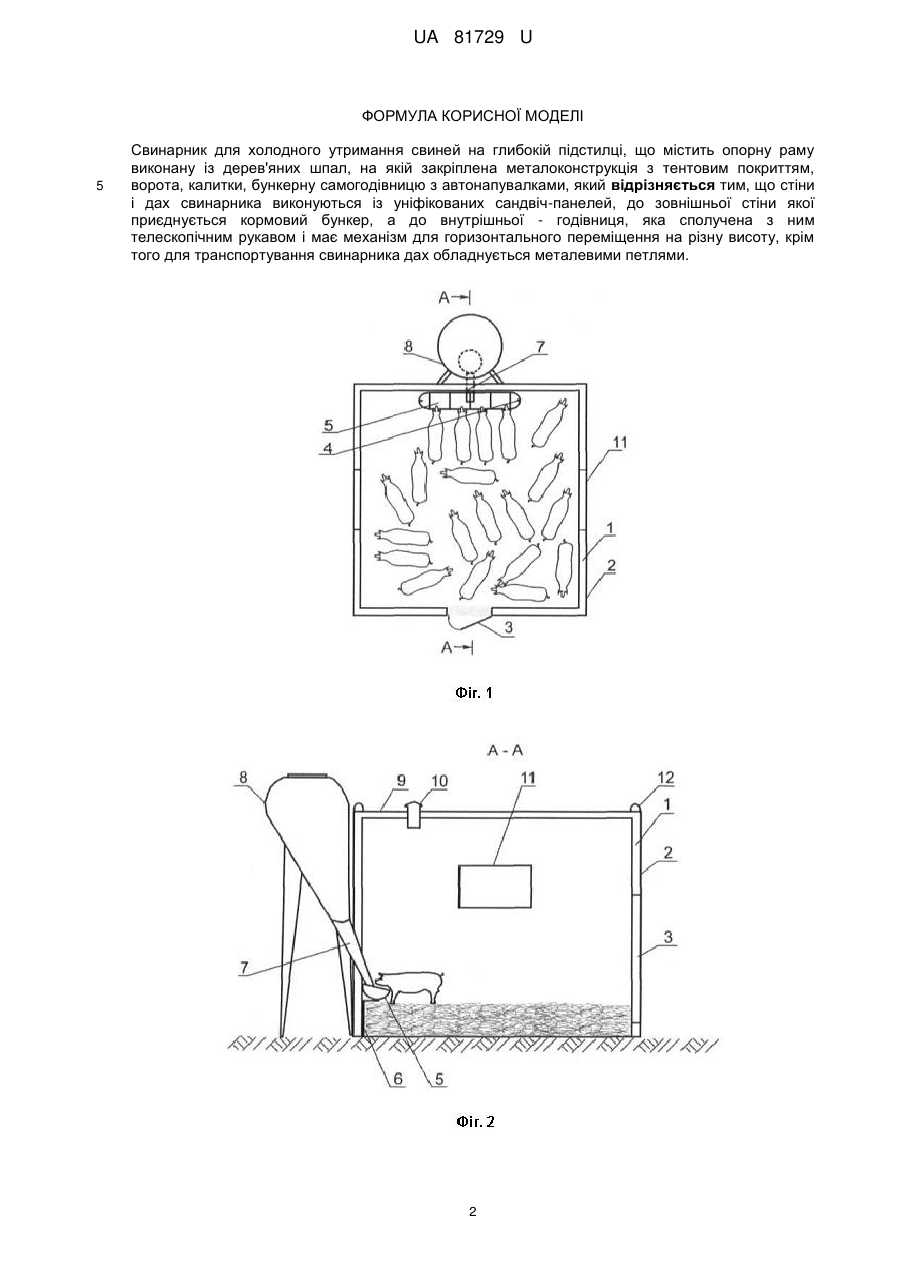

Реферат: Свинарник для холодного утримання свиней на глибокій підстилці містить опорну раму виконану із дерев'яних шпал, на якій закріплена металоконструкція з тентовим покриттям, ворота, калитки, бункерну самогодівницю з автонапувалками, причому стіни і дах свинарника виконуються із уніфікованих сандвіч-панелей, до зовнішньої стіни якої приєднується кормовий бункер, а до внутрішньої - годівниця, яка сполучена з ним телескопічним рукавом і має механізм для горизонтального переміщення на різну висоту. Крім цього для транспортування свинарника дах обладнується металевими петлями. UA 81729 U (54) СВИНАРНИК ДЛЯ ХОЛОДНОГО УТРИМАННЯ СВИНЕЙ НА ГЛИБОКІЙ ПІДСТИЛЦІ UA 81729 U UA 81729 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства, зокрема до свинарства. Відомий свинарник для холодного утримання свиней на глибокій підстилці, який містить опорну раму, виконану із дерев'яних шпал, де закріплена металоконструкція з тентовим покриттям, воріт і калитки. Всередині свинарника розміщена бункерна самогодівниця із автонапувалками [1]. Недоліком даного пристрою є те, що мікроклімат в приміщенні залежить від коливання зовнішньої температури в зимовий та літній періоди. Наприклад взимку температура повітря опускається нижче за критичну, що призводить до перевитрат кормів, а влітку в спекотні дні вона піднімається вище за критичну і викликає стрес у свиней, в результаті чого відбувається погіршення фізіологічного і біохімічного стану організму та зниження продуктивності. Крім цього після закінчення відгодівлі витрачаються трудові і енергетичні витрати на очистку приміщення від підстилки та її утилізації. Задачею корисної моделі є зниження матеріальних витрат при експлуатації свинарника та покращення умов утримання свиней. Поставлена задача вирішується тим, що стіни і дах свинарника виконуються із уніфікованих сандвіч-панелей, до зовнішньої стіни якої приєднується кормовий бункер, а до внутрішньої годівниця, яка сполучена з ним телескопічним рукавом і має механізм для горизонтального переміщення на різну висоту. Крім цього для транспортування свинарника дах обладнується металевими петлями. На фіг. 1 показано загальний вид свинарника, на фіг. 2 - розріз А-А на фіг. 1. Свинарник містить герметично з'єднані між собою п'ять сандвіч-панелей 1, на бокових стінках 2 яких закріплено двері 3, напувалка 4, годівниця 5, з механізмом 6 для переміщення на різну висоту і сполучена телескопічним рукавом 7 із бункером 8, що примикає зовні до однієї із сандвіч-панелі 1, дах 9, де вмонтовано осьовий вентилятор 10, вікно 11, металеві петлі 12, що призначені для транспортування пристрою. Стінки 2 виконані з металевих сандіч-панелей 1 товщиною 80 мм, а дах 9 з сандвіч-панелей 1-100 мм. Розмір свинарника залежить від його місткості і може мати такі параметри: 1 - 4,5×4,5 м (20 голів); 2 - 4,5×9,0 м (40 голів); 3 - 9,0×9,0 м (80 голів). У разі зростання розмірів свинарника відповідно збільшується кількість елементів обладнання. Наприклад свинарник на 40 голів обладнується додатково осьовим вентилятором 10 і двома вікнами 11, на 40 голів - годівницею 5 з бункером 8, осьовим вентилятором 10 і чотирма вікнами 11. Свинарник працює наступним чином. Тварин для відгодівлі заганяють через двері 3, вставлені у бокову стінку сандвіч-панелі 1 на солом'яну підстилку, яка забезпечує комфортні умови утримання (фіг. 1). У пошуках води та їжі тварини підходять до напувалки 4 і годівниці 5, яка виставлена у нижнє положення механізмом 6 і наповнюється комбікормом за допомогою телескопічного рукава 7, що з'єднаний з бункером 8. Останній розміщений зовні сандвіч-панелі 1, що дає можливість періодично його наповнювати мобільними засобами. Для забезпечення повітряного обміну на даху 9 свинарника вмонтовано осьовий вентилятор 10. Приплив повітря відбувається також за рахунок відкритого вікна 11 та щілин між сандвіч-панелями 1 і землею. Односкатний дах 9 має мінімальний ухил 5°, що забезпечує сходження вологих осадів. По мірі забруднення підстилки добавляється чиста солома, а годівниця 5 за допомогою механізму 6 піднімається на відповідну висоту (фіг. 2). Спочатку годівниця 5 виставляється на висоті 20 см над рівнем землі, з часом вона переміщується у вертикальній площині до h mах=1,2 м з кроком 20 см. Як механізм 6 може слугувати гідравлічний підйомник і лебідка. Як виключення, годівниця може підніматися вручну і встановлюватися на металевих гаках (на рисунку не показано). Після закінчення відгодівлі свиней направляють за призначенням, а свинарник транспортують на нове місце. Для цього автокраном зачіпляють за металеві петлі 12, переміщують на чисту ділянку і готують свинарник до відгодівлі нової партії свиней, а забруднену підстилку - присипають землею та залишають для біологічного знезараження та дозрівання гною, який потім використовувати як органічне добриво. Перевага запропонованого пристрою полягає в тому, що завдяки хорошій теплоізоляції сандвіч-панелей 1 у свинарнику взимку не холодно, а влітку не жарко, що позитивно пливає на результати відгодівлі. Конструкція свинарника дозволяє зекономити трудові і енергетичні витрати на очистку приміщення від забрудненої підстилки та швидко її утилізувати, а також значно зменшити викиди в атмосферу аміаку, сірководню та інших шкідливих газів. Джерела інформації: 1. Социальный ангар 6×10 м /Режим доступа к источ. ООО ПП Агро-Союз: tav@agro.dp.ua, rор.@agro.dp.ua. 60 1 UA 81729 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Свинарник для холодного утримання свиней на глибокій підстилці, що містить опорну раму виконану із дерев'яних шпал, на якій закріплена металоконструкція з тентовим покриттям, ворота, калитки, бункерну самогодівницю з автонапувалками, який відрізняється тим, що стіни і дах свинарника виконуються із уніфікованих сандвіч-панелей, до зовнішньої стіни якої приєднується кормовий бункер, а до внутрішньої - годівниця, яка сполучена з ним телескопічним рукавом і має механізм для горизонтального переміщення на різну висоту, крім того для транспортування свинарника дах обладнується металевими петлями. 2 UA 81729 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
