Автоматична система пробопідготовки для газового аналізу

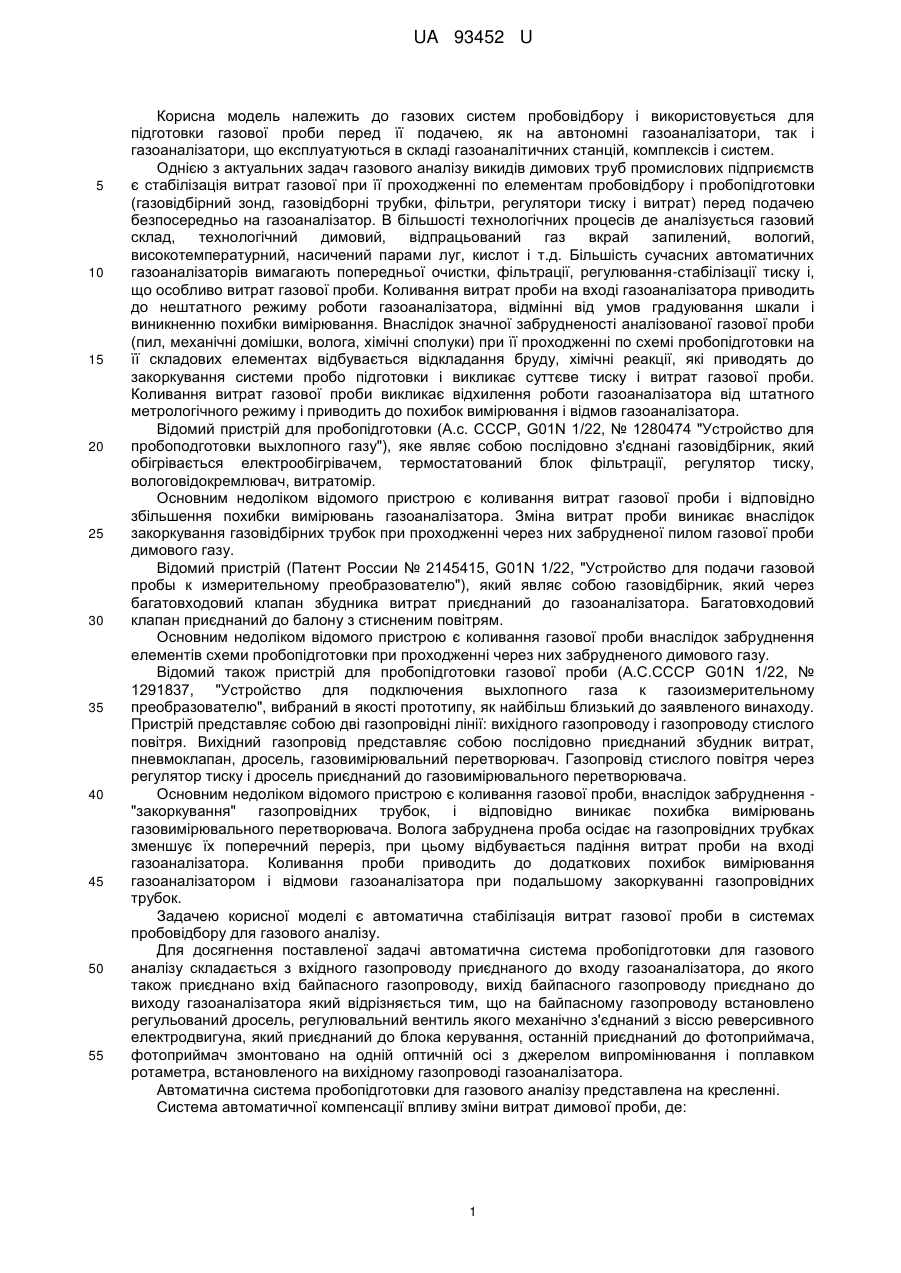

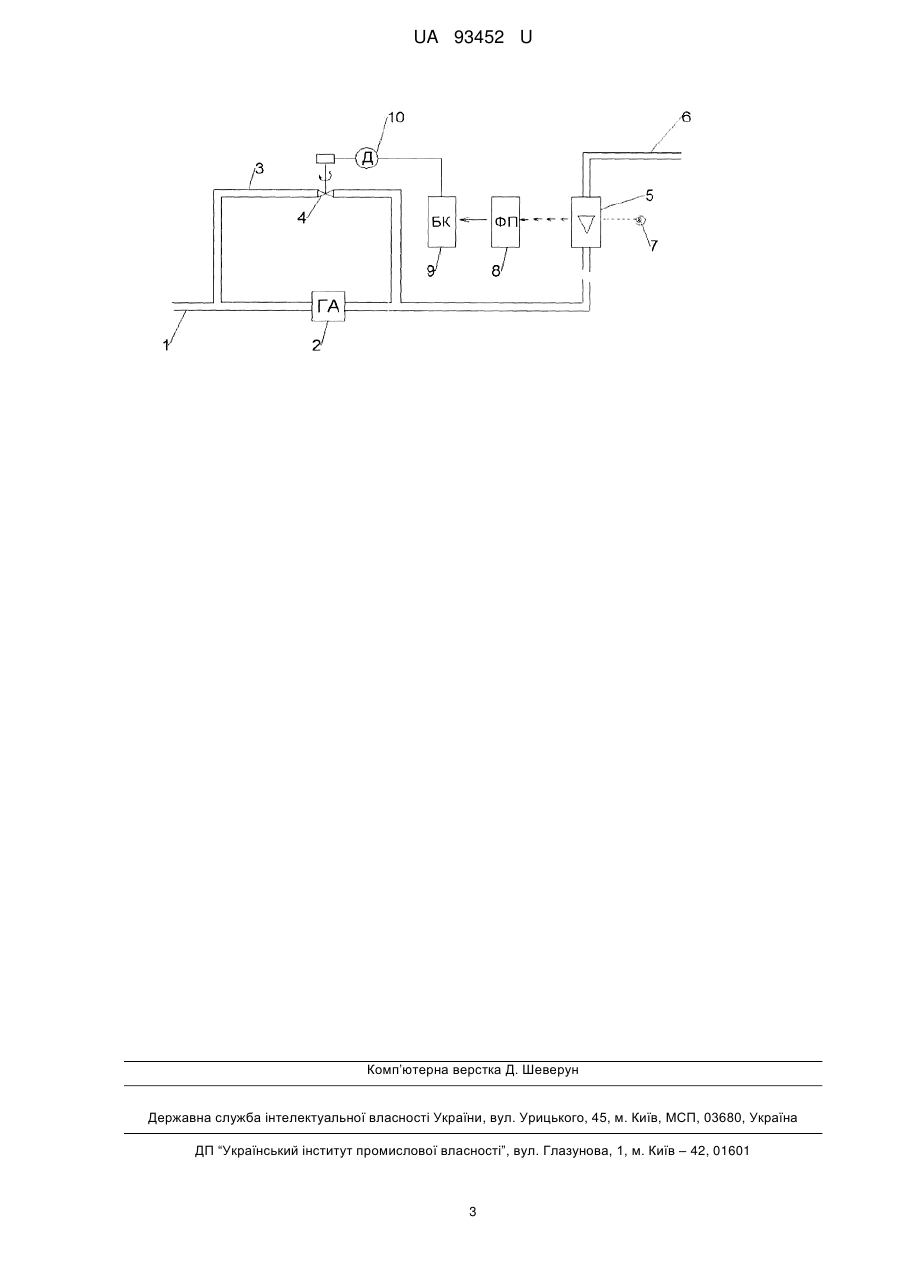

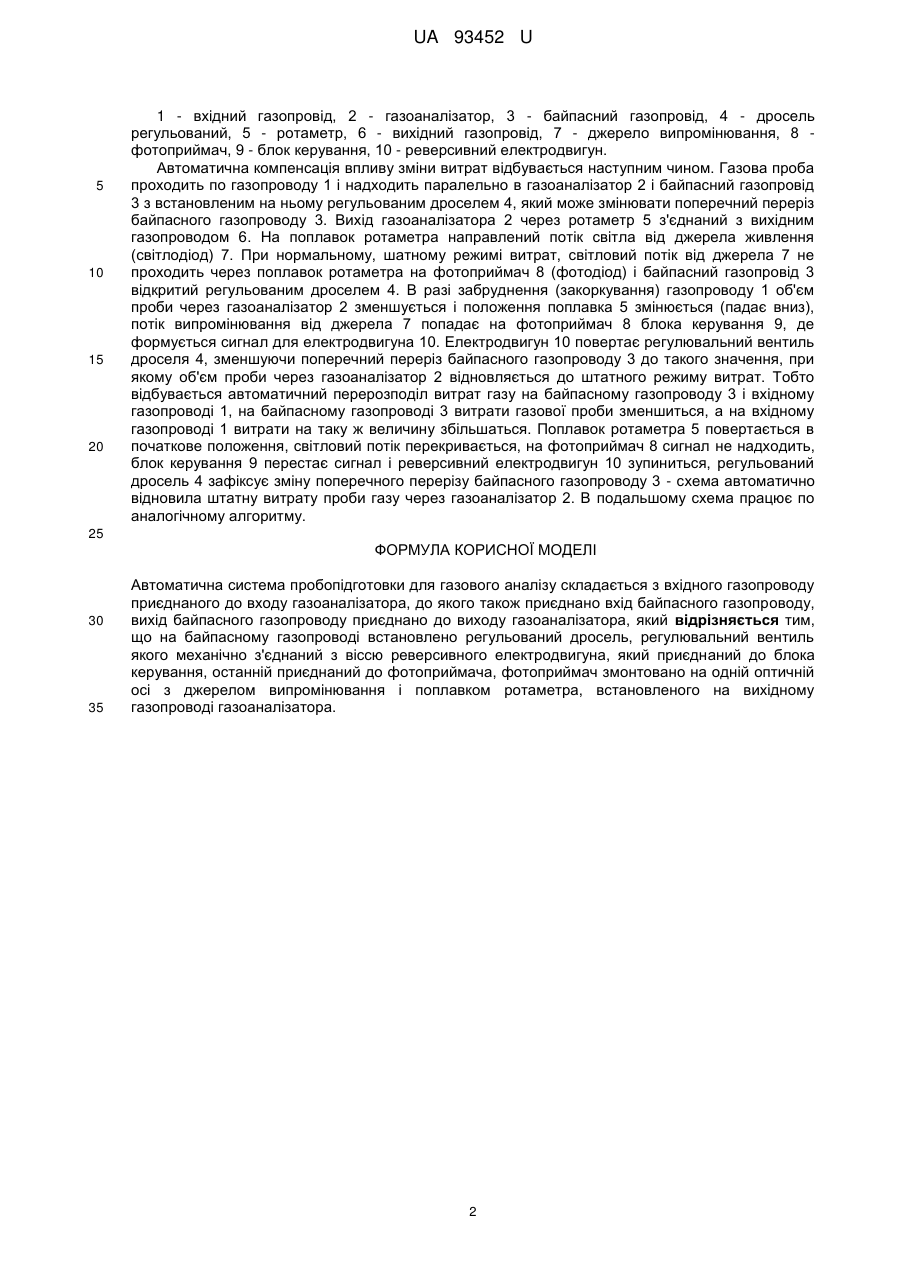

Реферат: UA 93452 U UA 93452 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до газових систем пробовідбору і використовується для підготовки газової проби перед її подачею, як на автономні газоаналізатори, так і газоаналізатори, що експлуатуються в складі газоаналітичних станцій, комплексів і систем. Однією з актуальних задач газового аналізу викидів димових труб промислових підприємств є стабілізація витрат газової при її проходженні по елементам пробовідбору і пробопідготовки (газовідбірний зонд, газовідборні трубки, фільтри, регулятори тиску і витрат) перед подачею безпосередньо на газоаналізатор. В більшості технологічних процесів де аналізується газовий склад, технологічний димовий, відпрацьований газ вкрай запилений, вологий, високотемпературний, насичений парами луг, кислот і т.д. Більшість сучасних автоматичних газоаналізаторів вимагають попередньої очистки, фільтрації, регулювання-стабілізації тиску і, що особливо витрат газової проби. Коливання витрат проби на вході газоаналізатора приводить до нештатного режиму роботи газоаналізатора, відмінні від умов градуювання шкали і виникненню похибки вимірювання. Внаслідок значної забрудненості аналізованої газової проби (пил, механічні домішки, волога, хімічні сполуки) при її проходженні по схемі пробопідготовки на її складових елементах відбувається відкладання бруду, хімічні реакції, які приводять до закоркування системи пробо підготовки і викликає суттєве тиску і витрат газової проби. Коливання витрат газової проби викликає відхилення роботи газоаналізатора від штатного метрологічного режиму і приводить до похибок вимірювання і відмов газоаналізатора. Відомий пристрій для пробопідготовки (А.с. СССР, G01N 1/22, № 1280474 "Устройство для пробоподготовки выхлопного газу"), яке являє собою послідовно з'єднані газовідбірник, який обігрівається електрообігрівачем, термостатований блок фільтрації, регулятор тиску, вологовідокремлювач, витратомір. Основним недоліком відомого пристрою є коливання витрат газової проби і відповідно збільшення похибки вимірювань газоаналізатора. Зміна витрат проби виникає внаслідок закоркування газовідбірних трубок при проходженні через них забрудненої пилом газової проби димового газу. Відомий пристрій (Патент России № 2145415, G01N 1/22, "Устройство для подачи газовой пробы к измерительному преобразователю"), який являє собою газовідбірник, який через багатовходовий клапан збудника витрат приєднаний до газоаналізатора. Багатовходовий клапан приєднаний до балону з стисненим повітрям. Основним недоліком відомого пристрою є коливання газової проби внаслідок забруднення елементів схеми пробопідготовки при проходженні через них забрудненого димового газу. Відомий також пристрій для пробопідготовки газової проби (А.С.СССР G01N 1/22, № 1291837, "Устройство для подключения выхлопного газа к газоизмерительному преобразователю", вибраний в якості прототипу, як найбільш близький до заявленого винаходу. Пристрій представляє собою дві газопровідні лінії: вихідного газопроводу і газопроводу стислого повітря. Вихідний газопровід представляє собою послідовно приєднаний збудник витрат, пневмоклапан, дросель, газовимірювальний перетворювач. Газопровід стислого повітря через регулятор тиску і дросель приєднаний до газовимірювального перетворювача. Основним недоліком відомого пристрою є коливання газової проби, внаслідок забруднення "закоркування" газопровідних трубок, і відповідно виникає похибка вимірювань газовимірювального перетворювача. Волога забруднена проба осідає на газопровідних трубках зменшує їх поперечний переріз, при цьому відбувається падіння витрат проби на вході газоаналізатора. Коливання проби приводить до додаткових похибок вимірювання газоаналізатором і відмови газоаналізатора при подальшому закоркуванні газопровідних трубок. Задачею корисної моделі є автоматична стабілізація витрат газової проби в системах пробовідбору для газового аналізу. Для досягнення поставленої задачі автоматична система пробопідготовки для газового аналізу складається з вхідного газопроводу приєднаного до входу газоаналізатора, до якого також приєднано вхід байпасного газопроводу, вихід байпасного газопроводу приєднано до виходу газоаналізатора який відрізняється тим, що на байпасному газопроводу встановлено регульований дросель, регулювальний вентиль якого механічно з'єднаний з віссю реверсивного електродвигуна, який приєднаний до блока керування, останній приєднаний до фотоприймача, фотоприймач змонтовано на одній оптичній осі з джерелом випромінювання і поплавком ротаметра, встановленого на вихідному газопроводі газоаналізатора. Автоматична система пробопідготовки для газового аналізу представлена на кресленні. Система автоматичної компенсації впливу зміни витрат димової проби, де: 1 UA 93452 U 5 10 15 20 1 - вхідний газопровід, 2 - газоаналізатор, 3 - байпасний газопровід, 4 - дросель регульований, 5 - ротаметр, 6 - вихідний газопровід, 7 - джерело випромінювання, 8 фотоприймач, 9 - блок керування, 10 - реверсивний електродвигун. Автоматична компенсація впливу зміни витрат відбувається наступним чином. Газова проба проходить по газопроводу 1 і надходить паралельно в газоаналізатор 2 і байпасний газопровід 3 з встановленим на ньому регульованим дроселем 4, який може змінювати поперечний переріз байпасного газопроводу 3. Вихід газоаналізатора 2 через ротаметр 5 з'єднаний з вихідним газопроводом 6. На поплавок ротаметра направлений потік світла від джерела живлення (світлодіод) 7. При нормальному, шатному режимі витрат, світловий потік від джерела 7 не проходить через поплавок ротаметра на фотоприймач 8 (фотодіод) і байпасний газопровід 3 відкритий регульованим дроселем 4. В разі забруднення (закоркування) газопроводу 1 об'єм проби через газоаналізатор 2 зменшується і положення поплавка 5 змінюється (падає вниз), потік випромінювання від джерела 7 попадає на фотоприймач 8 блока керування 9, де формується сигнал для електродвигуна 10. Електродвигун 10 повертає регулювальний вентиль дроселя 4, зменшуючи поперечний переріз байпасного газопроводу 3 до такого значення, при якому об'єм проби через газоаналізатор 2 відновляється до штатного режиму витрат. Тобто відбувається автоматичний перерозподіл витрат газу на байпасному газопроводу 3 і вхідному газопроводі 1, на байпасному газопроводі 3 витрати газової проби зменшиться, а на вхідному газопроводі 1 витрати на таку ж величину збільшаться. Поплавок ротаметра 5 повертається в початкове положення, світловий потік перекривається, на фотоприймач 8 сигнал не надходить, блок керування 9 перестає сигнал і реверсивний електродвигун 10 зупиниться, регульований дросель 4 зафіксує зміну поперечного перерізу байпасного газопроводу 3 - схема автоматично відновила штатну витрату проби газу через газоаналізатор 2. В подальшому схема працює по аналогічному алгоритму. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Автоматична система пробопідготовки для газового аналізу складається з вхідного газопроводу приєднаного до входу газоаналізатора, до якого також приєднано вхід байпасного газопроводу, вихід байпасного газопроводу приєднано до виходу газоаналізатора, який відрізняється тим, що на байпасному газопроводі встановлено регульований дросель, регулювальний вентиль якого механічно з'єднаний з віссю реверсивного електродвигуна, який приєднаний до блока керування, останній приєднаний до фотоприймача, фотоприймач змонтовано на одній оптичній осі з джерелом випромінювання і поплавком ротаметра, встановленого на вихідному газопроводі газоаналізатора. 2 UA 93452 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
