Пристрій для вирощування сільськогосподарських культур

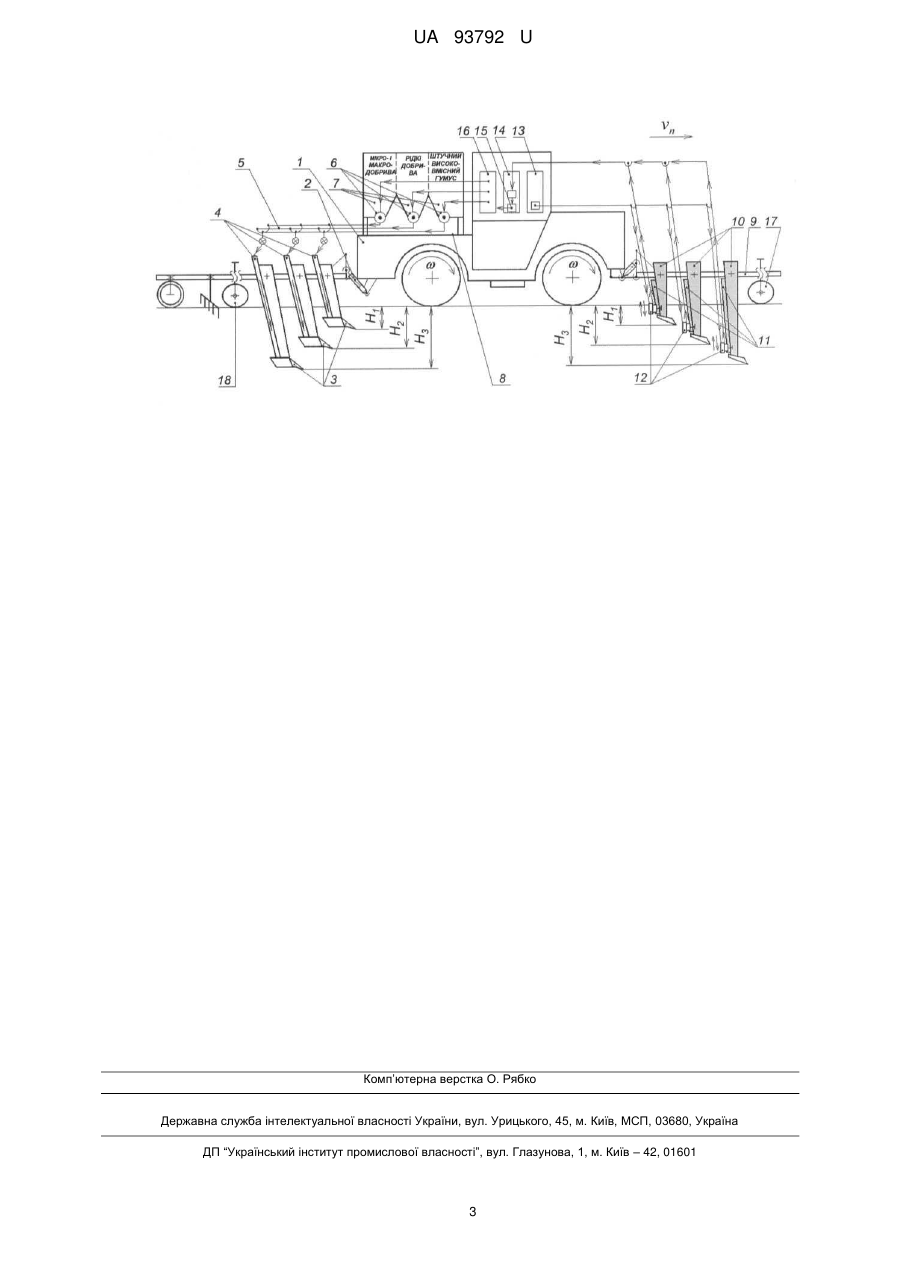

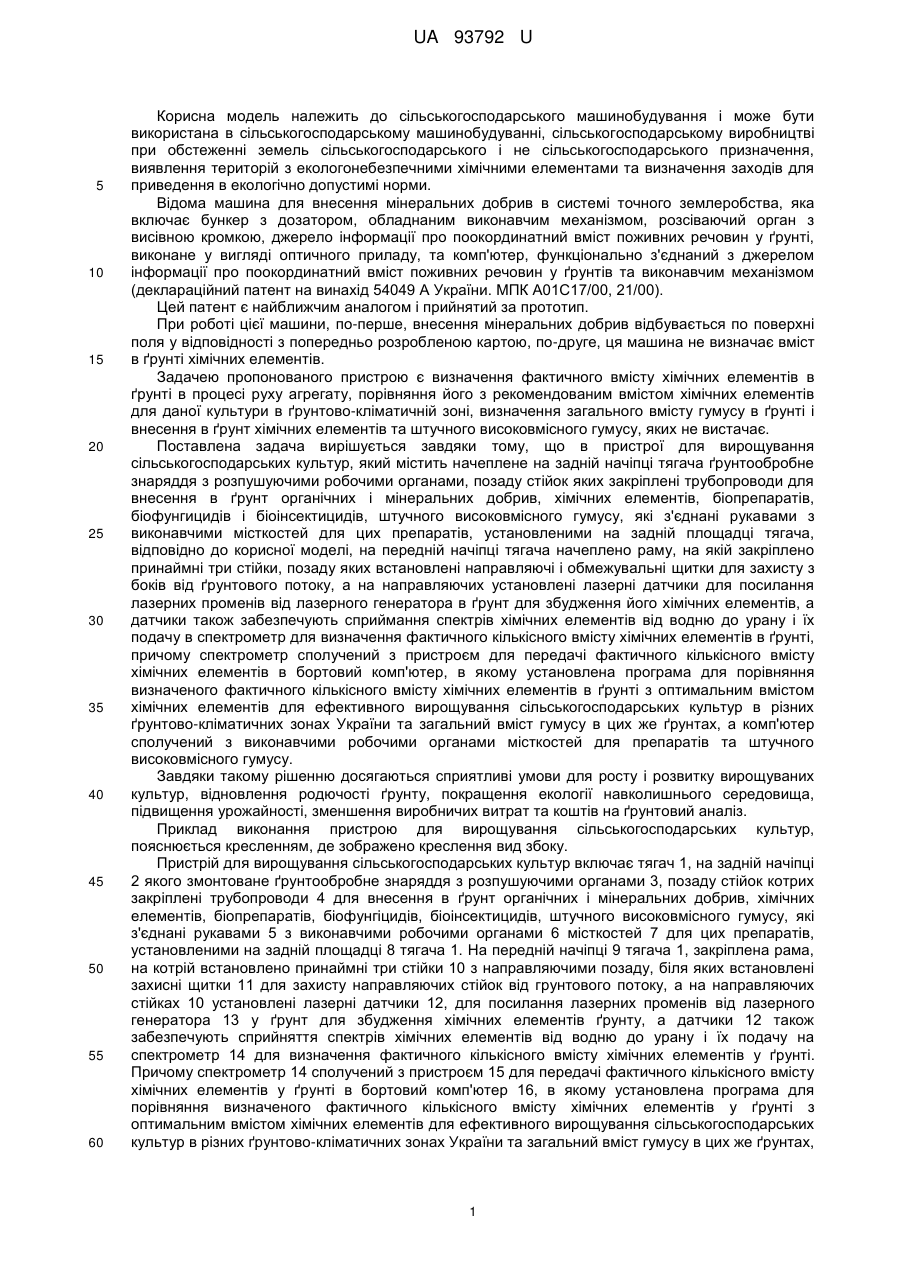

Реферат: Пристрій для вирощування сільськогосподарських культур, який містить начеплене на задній начіпці тягача ґрунтообробне знаряддя з розпушувальними робочими органами, позаду стійок яких закріплені трубопроводи для внесення в ґрунт органічних і мінеральних добрив, хімічних елементів, біопрепаратів, біофунгицидів і біоінсектицидів, штучного високовмісного гумусу, які з'єднані рукавами з виконавчими робочими органами місткостей для цих препаратів, установленими на задній площадці тягача. На передній начіпці тягача начеплено раму, на якій закріплено принаймні три стійки, позаду яких встановлені направляючі і обмежувальні щитки для захисту з боків направляючих від ґрунтового потоку, а на направляючих установлені лазерні датчики для посилання лазерних променів від лазерного генератора в ґрунт для його збудження хімічних елементів, а датчики також забезпечують сприймання спектрів хімічних елементів від водню до урану і їх подачу в спектрометр для визначення фактичного кількісного вмісту хімічних елементів в ґрунті. UA 93792 U (12) UA 93792 U UA 93792 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування і може бути використана в сільськогосподарському машинобудуванні, сільськогосподарському виробництві при обстеженні земель сільськогосподарського і не сільськогосподарського призначення, виявлення територій з екологонебезпечними хімічними елементами та визначення заходів для приведення в екологічно допустимі норми. Відома машина для внесення мінеральних добрив в системі точного землеробства, яка включає бункер з дозатором, обладнаним виконавчим механізмом, розсіваючий орган з висівною кромкою, джерело інформації про поокординатний вміст поживних речовин у ґрунті, виконане у вигляді оптичного приладу, та комп'ютер, функціонально з'єднаний з джерелом інформації про поокординатний вміст поживних речовин у ґрунтів та виконавчим механізмом (деклараційний патент на винахід 54049 А України. МПК А01С17/00, 21/00). Цей патент є найближчим аналогом і прийнятий за прототип. При роботі цієї машини, по-перше, внесення мінеральних добрив відбувається по поверхні поля у відповідності з попередньо розробленою картою, по-друге, ця машина не визначає вміст в ґрунті хімічних елементів. Задачею пропонованого пристрою є визначення фактичного вмісту хімічних елементів в ґрунті в процесі руху агрегату, порівняння його з рекомендованим вмістом хімічних елементів для даної культури в ґрунтово-кліматичній зоні, визначення загального вмісту гумусу в ґрунті і внесення в ґрунт хімічних елементів та штучного високовмісного гумусу, яких не вистачає. Поставлена задача вирішується завдяки тому, що в пристрої для вирощування сільськогосподарських культур, який містить начеплене на задній начіпці тягача ґрунтообробне знаряддя з розпушуючими робочими органами, позаду стійок яких закріплені трубопроводи для внесення в ґрунт органічних і мінеральних добрив, хімічних елементів, біопрепаратів, біофунгицидів і біоінсектицидів, штучного високовмісного гумусу, які з'єднані рукавами з виконавчими місткостей для цих препаратів, установленими на задній площадці тягача, відповідно до корисної моделі, на передній начіпці тягача начеплено раму, на якій закріплено принаймні три стійки, позаду яких встановлені направляючі і обмежувальні щитки для захисту з боків від ґрунтового потоку, а на направляючих установлені лазерні датчики для посилання лазерних променів від лазерного генератора в ґрунт для збудження його хімічних елементів, а датчики також забезпечують сприймання спектрів хімічних елементів від водню до урану і їх подачу в спектрометр для визначення фактичного кількісного вмісту хімічних елементів в ґрунті, причому спектрометр сполучений з пристроєм для передачі фактичного кількісного вмісту хімічних елементів в бортовий комп'ютер, в якому установлена програма для порівняння визначеного фактичного кількісного вмісту хімічних елементів в ґрунті з оптимальним вмістом хімічних елементів для ефективного вирощування сільськогосподарських культур в різних ґрунтово-кліматичних зонах України та загальний вміст гумусу в цих же ґрунтах, а комп'ютер сполучений з виконавчими робочими органами місткостей для препаратів та штучного високовмісного гумусу. Завдяки такому рішенню досягаються сприятливі умови для росту і розвитку вирощуваних культур, відновлення родючості ґрунту, покращення екології навколишнього середовища, підвищення урожайності, зменшення виробничих витрат та коштів на ґрунтовий аналіз. Приклад виконання пристрою для вирощування сільськогосподарських культур, пояснюється кресленням, де зображено креслення вид збоку. Пристрій для вирощування сільськогосподарських культур включає тягач 1, на задній начіпці 2 якого змонтоване ґрунтообробне знаряддя з розпушуючими органами 3, позаду стійок котрих закріплені трубопроводи 4 для внесення в ґрунт органічних і мінеральних добрив, хімічних елементів, біопрепаратів, біофунгіцидів, біоінсектицидів, штучного високовмісного гумусу, які з'єднані рукавами 5 з виконавчими робочими органами 6 місткостей 7 для цих препаратів, установленими на задній площадці 8 тягача 1. На передній начіпці 9 тягача 1, закріплена рама, на котрій встановлено принаймні три стійки 10 з направляючими позаду, біля яких встановлені захисні щитки 11 для захисту направляючих стійок від грунтового потоку, а на направляючих стійках 10 установлені лазерні датчики 12, для посилання лазерних променів від лазерного генератора 13 у ґрунт для збудження хімічних елементів ґрунту, а датчики 12 також забезпечують сприйняття спектрів хімічних елементів від водню до урану і їх подачу на спектрометр 14 для визначення фактичного кількісного вмісту хімічних елементів у ґрунті. Причому спектрометр 14 сполучений з пристроєм 15 для передачі фактичного кількісного вмісту хімічних елементів у ґрунті в бортовий комп'ютер 16, в якому установлена програма для порівняння визначеного фактичного кількісного вмісту хімічних елементів у ґрунті з оптимальним вмістом хімічних елементів для ефективного вирощування сільськогосподарських культур в різних ґрунтово-кліматичних зонах України та загальний вміст гумусу в цих же ґрунтах, 1 UA 93792 U 5 10 15 20 25 30 35 40 а комп'ютер 16, сполучений з виконавчими робочими органами 6 місткостей 7 для препаратів та штучного високовмісного гумусу. Завдяки такому рішенню досягаються сприятливі умови для росту і розвитку вирощуваних культур, відновлення родючості ґрунту, покращення екології навколишнього середовища, підвищення урожайності, зменшення виробничих витрат, зменшення збудників хвороб, зменшення виробничих витрат та коштів на ґрунтовий аналіз. Перед початком руху тягача виставляють глибини ходу H 1, Н2 і Н3 стійок 3 і 10 регулювальними опорними колесами 17, завантажують в місткості 7 хімічні елементи, штучний високовмісний гумус, включають живлення бортового комп'ютера 19, спектрометра 14 і лазерного генератора 13 та відстань від оптичних лазерних датчиків 12 до дна ходу розпушувальних стійок 10. Під час руху тягача від лазерного генератора 13 подається лазерний промінь до лазерних датчиків 12, який збуджує в ґрунті спектри хімічних елементів від водню до урану і в результаті резонансу в спектрометрі 14 по резонансній частоті і інтенсивності відгуку визначається фактичний кількісний вміст хімічних елементів в ґрунті та подається в бортовий комп'ютер 16 для порівняння з рекомендованим вмістом хімічних елементів для даної культури в ґрунтово-кліматичній зоні, результати порівнянь надходить до виконавчих робочих органів 6, які подають у ґрунт необхідну масу визначеної кількості хімічних елементів через трубопроводи 4, установленими позаду розпушувальних робочих органів 3. В результаті роботи пристрою досягається можливість створення сприятливих умов росту і розвитку вирощуваних культур в ґрунтово-кліматичних зонах України, відновлення родючості ґрунту, покращення екології ґрунтів і навколишнього середовища, підвищення урожайності, зменшення виробничих витрат, зменшення збудників захворювань, зменшення витрат на ґрунтовий аналіз. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для вирощування сільськогосподарських культур, який містить начеплене на задній начіпці тягача ґрунтообробне знаряддя з розпушувальними робочими органами, позаду стійок яких закріплені трубопроводи для внесення в ґрунт органічних і мінеральних добрив, хімічних елементів, біопрепаратів, біофунгіцидів і біоінсектицидів, штучного високовмісного гумусу, які з'єднані рукавами з виконавчими робочими органами місткостей для цих препаратів, установленими на задній площадці тягача, який відрізняється тим, що на передній начіпці тягача начеплено раму, на якій закріплено принаймні три стійки, позаду яких встановлені направляючі і обмежувальні щитки для захисту з боків направляючих від ґрунтового потоку, а на направляючих установлені лазерні датчики для посилання лазерних променів від лазерного генератора в ґрунт для його збудження хімічних елементів, а датчики також забезпечують сприймання спектрів хімічних елементів від водню до урану і їх подачу в спектрометр для визначення фактичного кількісного вмісту хімічних елементів в ґрунті, причому спектрометр сполучений з пристроєм для передачі фактичного кількісного вмісту хімічних елементів в бортовий компьютер, в якому установлена програма для порівняння визначеного фактичного кількісного вмісту хімічних елементів в ґрунті з оптимальним вмістом хімічних елементів для ефективного вирощування сільськогосподарських культур в різних ґрунтово-кліматичних зонах України та загальний вміст гумусу в цих же ґрунтах, а комп'ютер сполучений з виконавчими робочими органами місткостей для препаратів та штучного високовмісного гумусу. 2 UA 93792 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
