Універсальний замок-стискач для пластичних покрівель та листів скла й полікарбонату

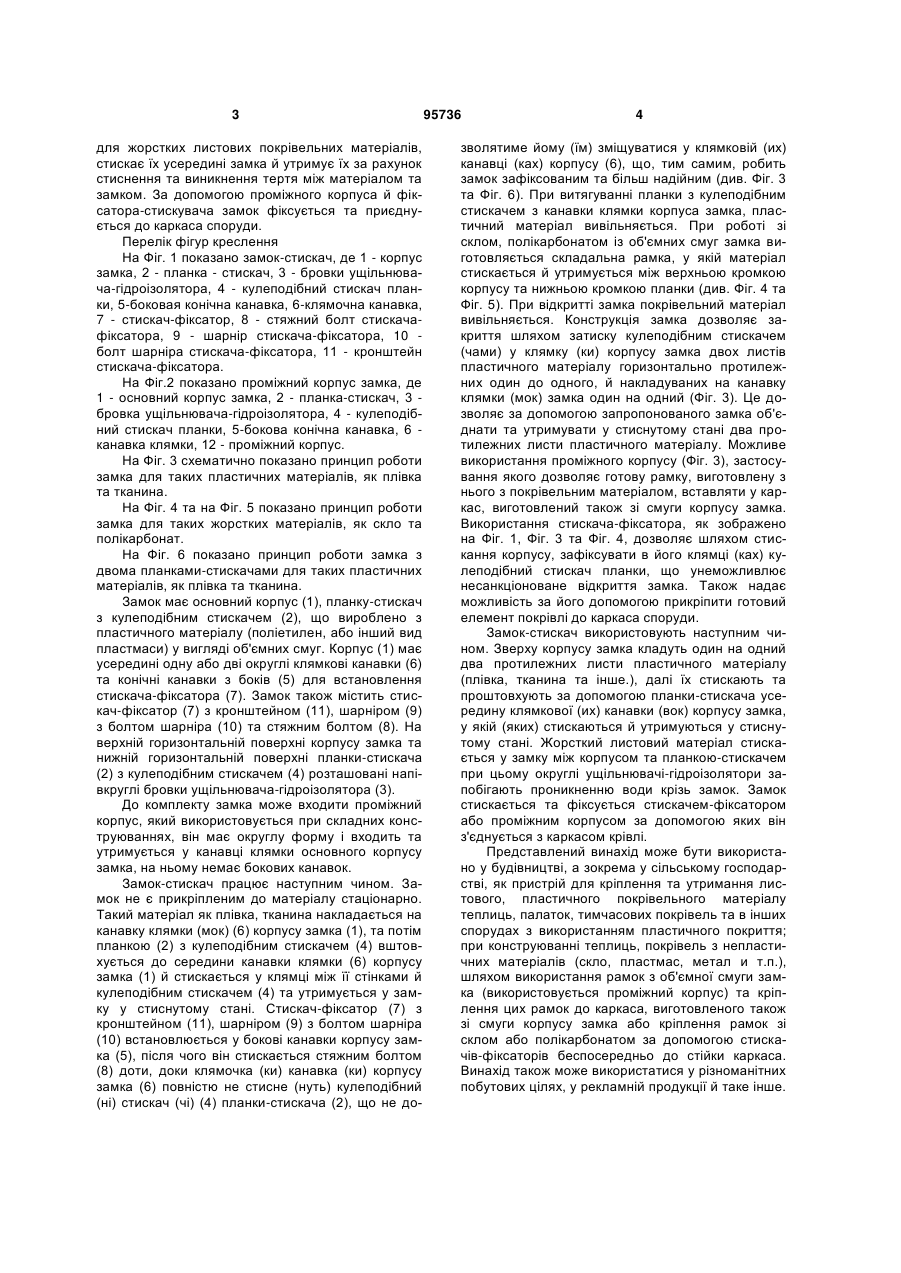

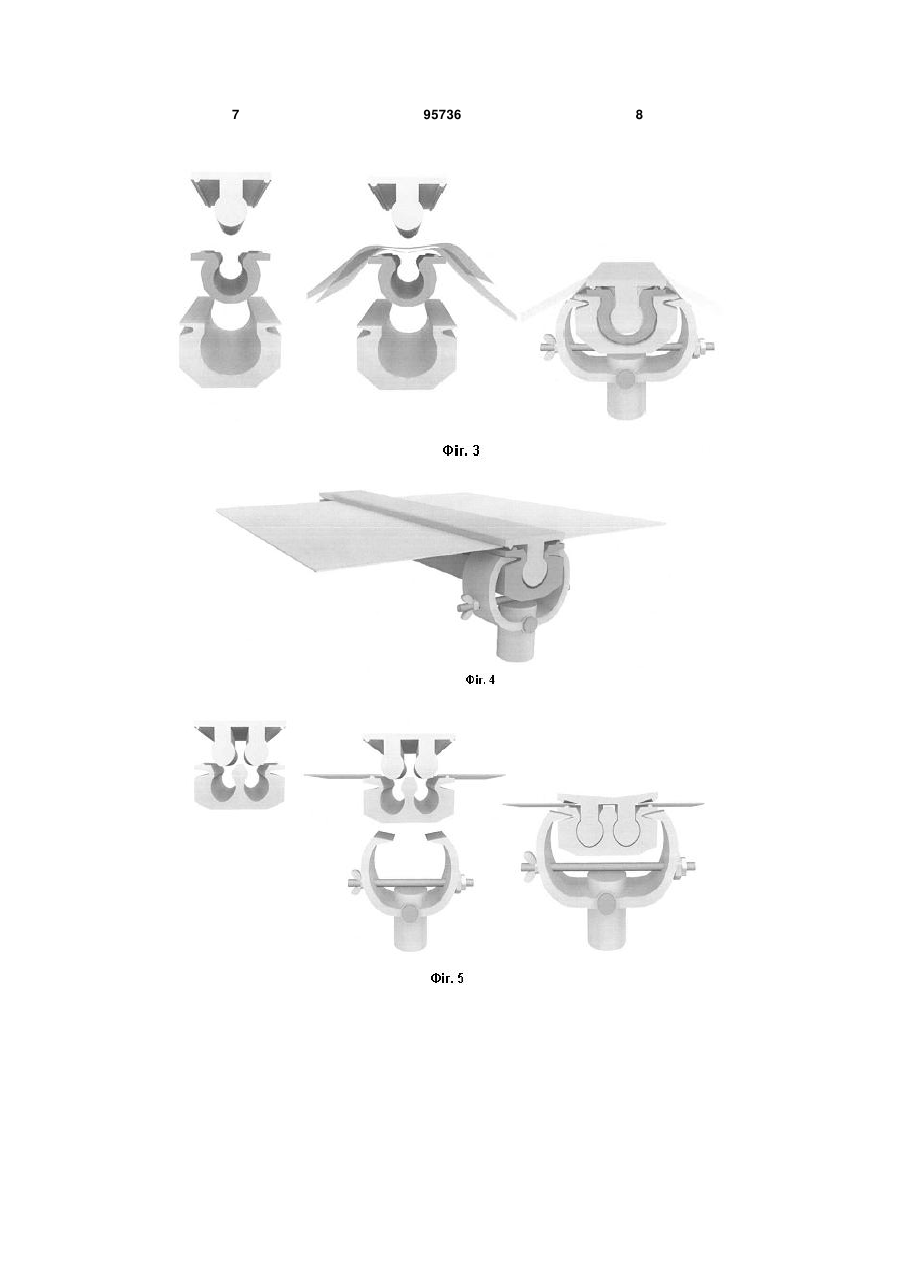

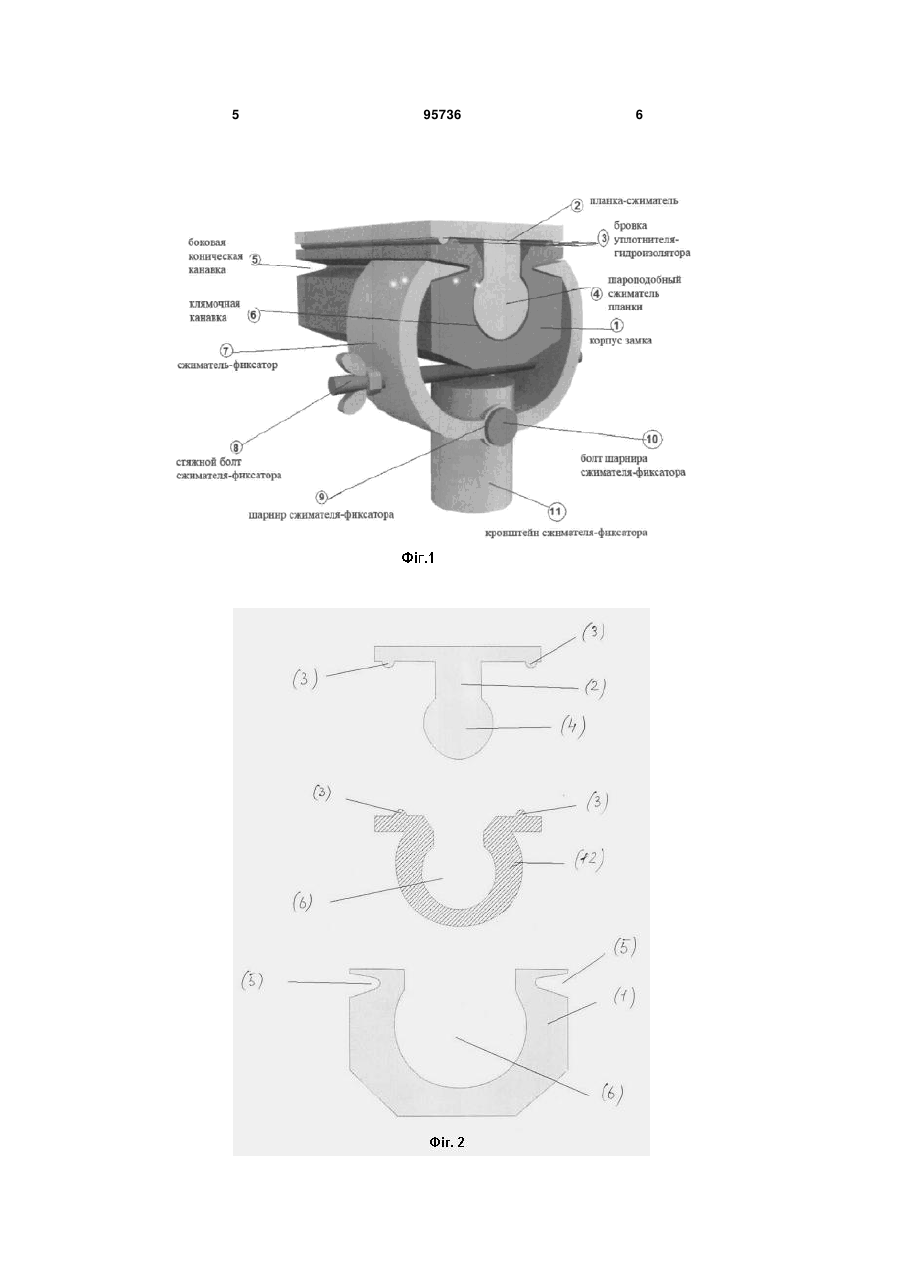

1. Замок-стискач, призначений для пластичних покрівельних матеріалів та листів скла й полікарбонату, який складається з основного корпусу, планки-стискача з кулеподібним стискачем, який вироблено з пластичного матеріалу у вигляді 3 для жорстких листових покрівельних матеріалів, стискає їх усередині замка й утримує їх за рахунок стиснення та виникнення тертя між матеріалом та замком. За допомогою проміжного корпуса й фіксатора-стискувача замок фіксується та приєднується до каркаса споруди. Перелік фігур креслення На Фіг. 1 показано замок-стискач, де 1 - корпус замка, 2 - планка - стискач, 3 - бровки ущільнювача-гідроізолятора, 4 - кулеподібний стискач планки, 5-боковая конічна канавка, 6-клямочна канавка, 7 - стискач-фіксатор, 8 - стяжний болт стискачафіксатора, 9 - шарнір стискача-фіксатора, 10 болт шарніра стискача-фіксатора, 11 - кронштейн стискача-фіксатора. На Фіг.2 показано проміжний корпус замка, де 1 - основний корпус замка, 2 - планка-стискач, 3 бровка ущільнювача-гідроізолятора, 4 - кулеподібний стискач планки, 5-бокова конічна канавка, 6 канавка клямки, 12 - проміжний корпус. На Фіг. 3 схематично показано принцип роботи замка для таких пластичних матеріалів, як плівка та тканина. На Фіг. 4 та на Фіг. 5 показано принцип роботи замка для таких жорстких матеріалів, як скло та полікарбонат. На Фіг. 6 показано принцип роботи замка з двома планками-стискачами для таких пластичних матеріалів, як плівка та тканина. Замок має основний корпус (1), планку-стискач з кулеподібним стискачем (2), що вироблено з пластичного матеріалу (поліетилен, або інший вид пластмаси) у вигляді об'ємних смуг. Корпус (1) має усередині одну або дві округлі клямкові канавки (6) та конічні канавки з боків (5) для встановлення стискача-фіксатора (7). Замок також містить стискач-фіксатор (7) з кронштейном (11), шарніром (9) з болтом шарніра (10) та стяжним болтом (8). На верхній горизонтальній поверхні корпусу замка та нижній горизонтальній поверхні планки-стискача (2) з кулеподібним стискачем (4) розташовані напівкруглі бровки ущільнювача-гідроізолятора (3). До комплекту замка може входити проміжний корпус, який використовується при складних конструюваннях, він має округлу форму і входить та утримується у канавці клямки основного корпусу замка, на ньому немає бокових канавок. Замок-стискач працює наступним чином. Замок не є прикріпленим до матеріалу стаціонарно. Такий матеріал як плівка, тканина накладається на канавку клямки (мок) (6) корпусу замка (1), та потім планкою (2) з кулеподібним стискачем (4) вштовхується до середини канавки клямки (6) корпусу замка (1) й стискається у клямці між її стінками й кулеподібним стискачем (4) та утримується у замку у стиснутому стані. Стискач-фіксатор (7) з кронштейном (11), шарніром (9) з болтом шарніра (10) встановлюється у бокові канавки корпусу замка (5), після чого він стискається стяжним болтом (8) доти, доки клямочка (ки) канавка (ки) корпусу замка (6) повністю не стисне (нуть) кулеподібний (ні) стискач (чі) (4) планки-стискача (2), що не до 95736 4 зволятиме йому (їм) зміщуватися у клямковій (их) канавці (ках) корпусу (6), що, тим самим, робить замок зафіксованим та більш надійним (див. Фіг. 3 та Фіг. 6). При витягуванні планки з кулеподібним стискачем з канавки клямки корпуса замка, пластичний матеріал вивільняється. При роботі зі склом, полікарбонатом із об'ємних смуг замка виготовляється складальна рамка, у якій матеріал стискається й утримується між верхньою кромкою корпусу та нижньою кромкою планки (див. Фіг. 4 та Фіг. 5). При відкритті замка покрівельний матеріал вивільняється. Конструкція замка дозволяє закриття шляхом затиску кулеподібним стискачем (чами) у клямку (ки) корпусу замка двох листів пластичного матеріалу горизонтально протилежних один до одного, й накладуваних на канавку клямки (мок) замка один на одний (Фіг. 3). Це дозволяє за допомогою запропонованого замка об'єднати та утримувати у стиснутому стані два протилежних листи пластичного матеріалу. Можливе використання проміжного корпусу (Фіг. 3), застосування якого дозволяє готову рамку, виготовлену з нього з покрівельним матеріалом, вставляти у каркас, виготовлений також зі смуги корпусу замка. Використання стискача-фіксатора, як зображено на Фіг. 1, Фіг. 3 та Фіг. 4, дозволяє шляхом стискання корпусу, зафіксувати в його клямці (ках) кулеподібний стискач планки, що унеможливлює несанкціоноване відкриття замка. Також надає можливість за його допомогою прикріпити готовий елемент покрівлі до каркаса споруди. Замок-стискач використовують наступним чином. Зверху корпусу замка кладуть один на одний два протилежних листи пластичного матеріалу (плівка, тканина та інше.), далі їх стискають та проштовхують за допомогою планки-стискача усередину клямкової (их) канавки (вок) корпусу замка, у якій (яких) стискаються й утримуються у стиснутому стані. Жорсткий листовий матеріал стискається у замку між корпусом та планкою-стискачем при цьому округлі ущільнювачі-гідроізолятори запобігають проникненню води крізь замок. Замок стискається та фіксується стискачем-фіксатором або проміжним корпусом за допомогою яких він з'єднується з каркасом крівлі. Представлений винахід може бути використано у будівництві, а зокрема у сільському господарстві, як пристрій для кріплення та утримання листового, пластичного покрівельного матеріалу теплиць, палаток, тимчасових покрівель та в інших спорудах з використанням пластичного покриття; при конструюванні теплиць, покрівель з непластичних матеріалів (скло, пластмас, метал и т.п.), шляхом використання рамок з об'ємної смуги замка (використовується проміжний корпус) та кріплення цих рамок до каркаса, виготовленого також зі смуги корпусу замка або кріплення рамок зі склом або полікарбонатом за допомогою стискачів-фіксаторів беспосередньо до стійки каркаса. Винахід також може використатися у різноманітних побутових цілях, у рекламній продукції й таке інше. 5 95736 6 7 95736 8 9 Комп’ютерна верстка Д. Шеверун 95736 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
