Ґрунтообробний агрегат

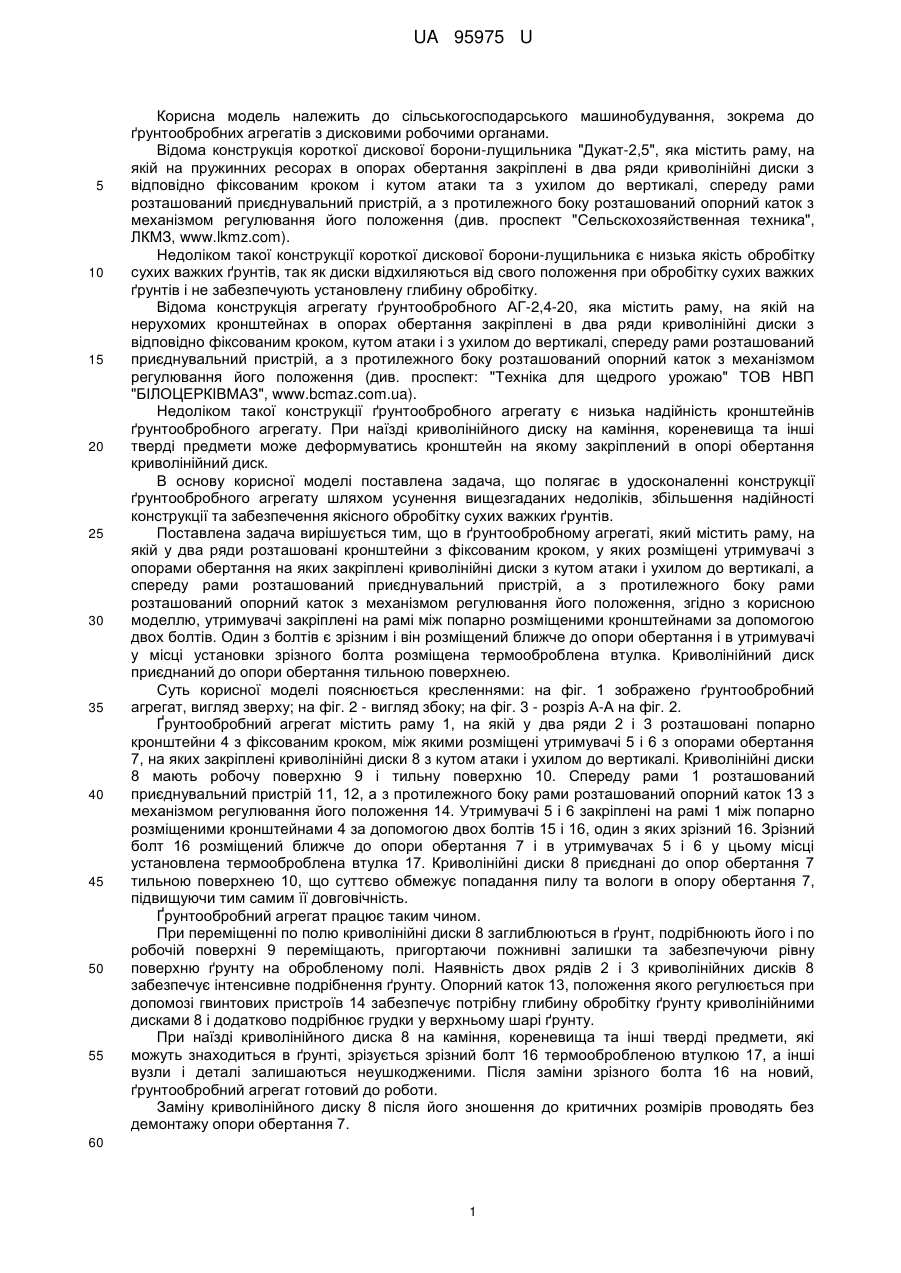

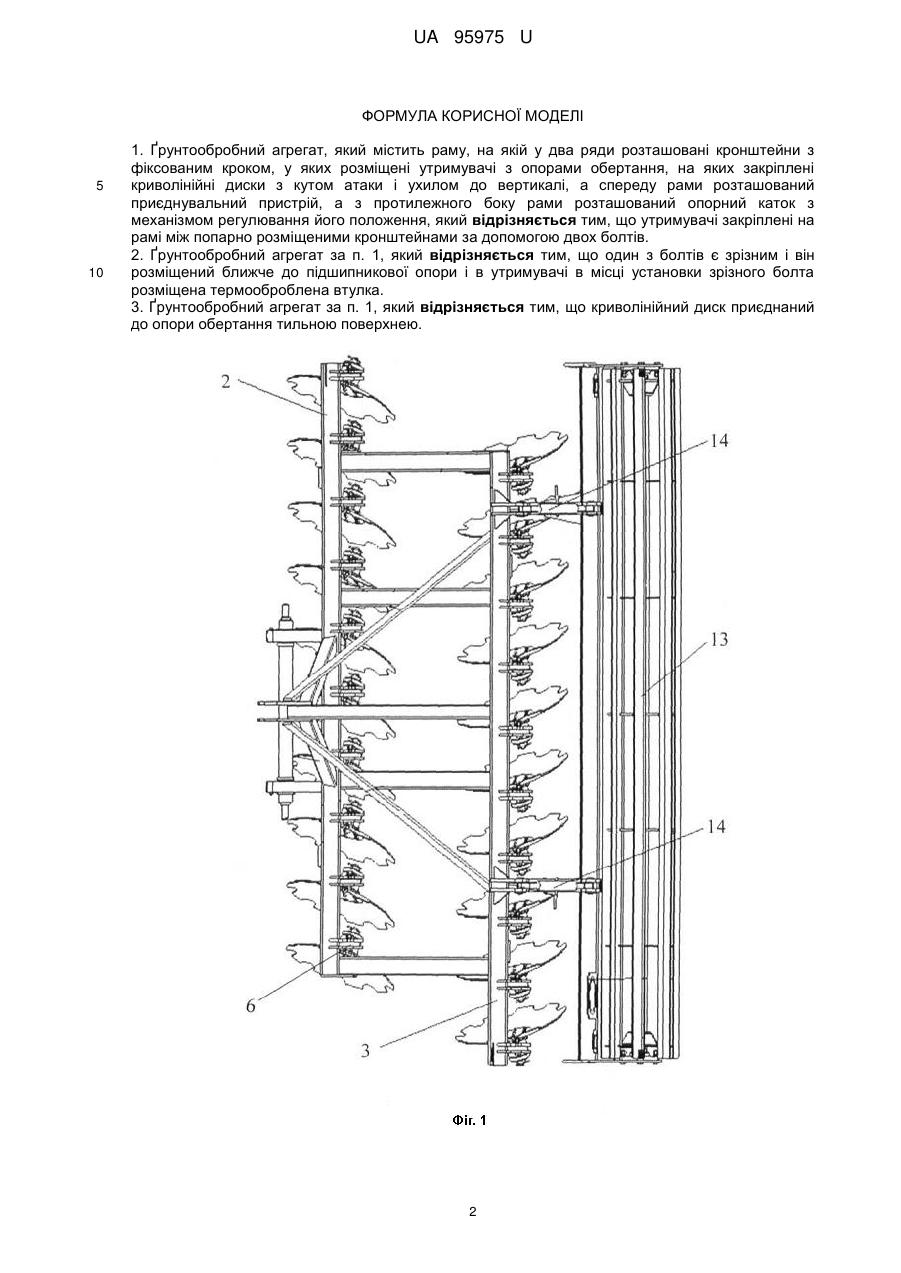

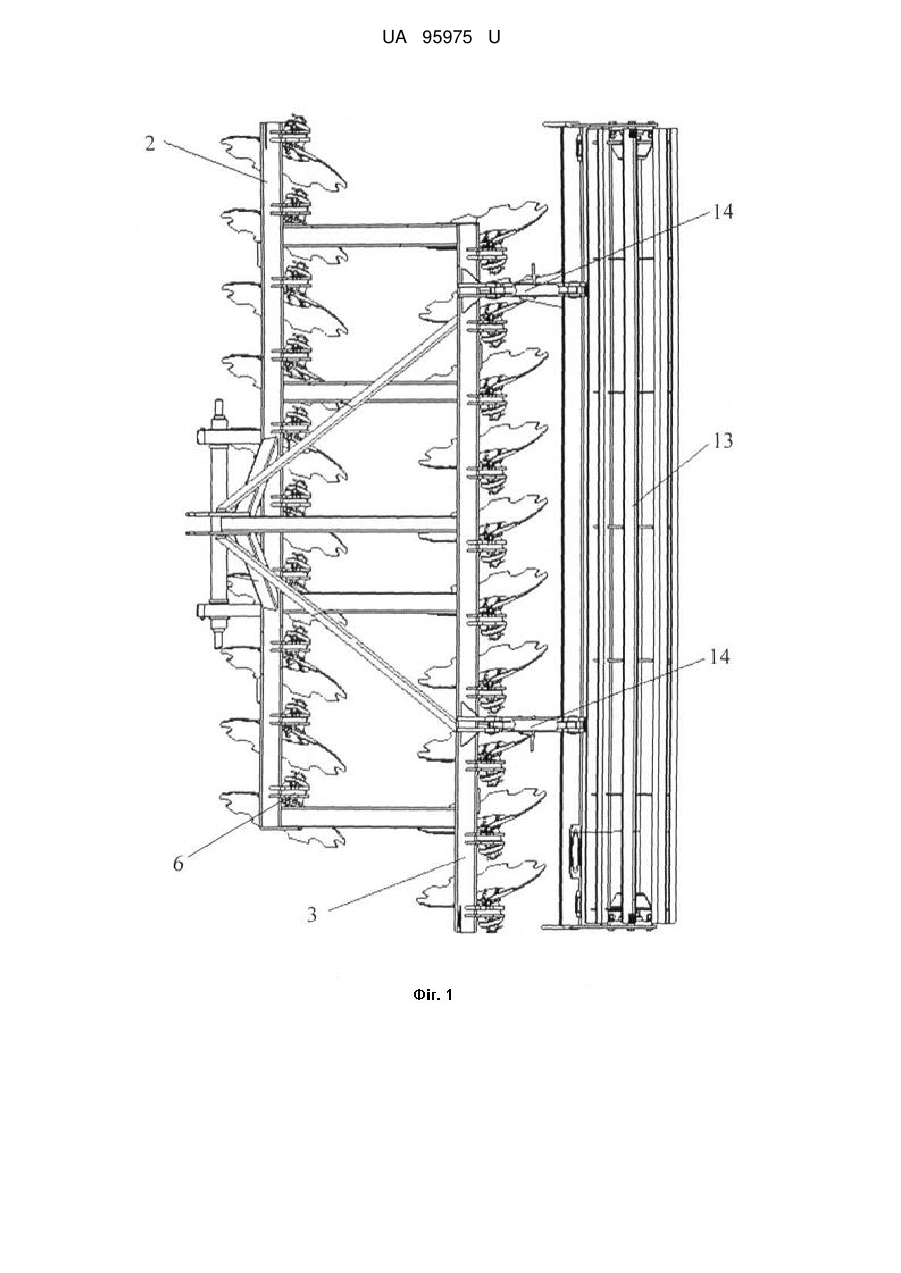

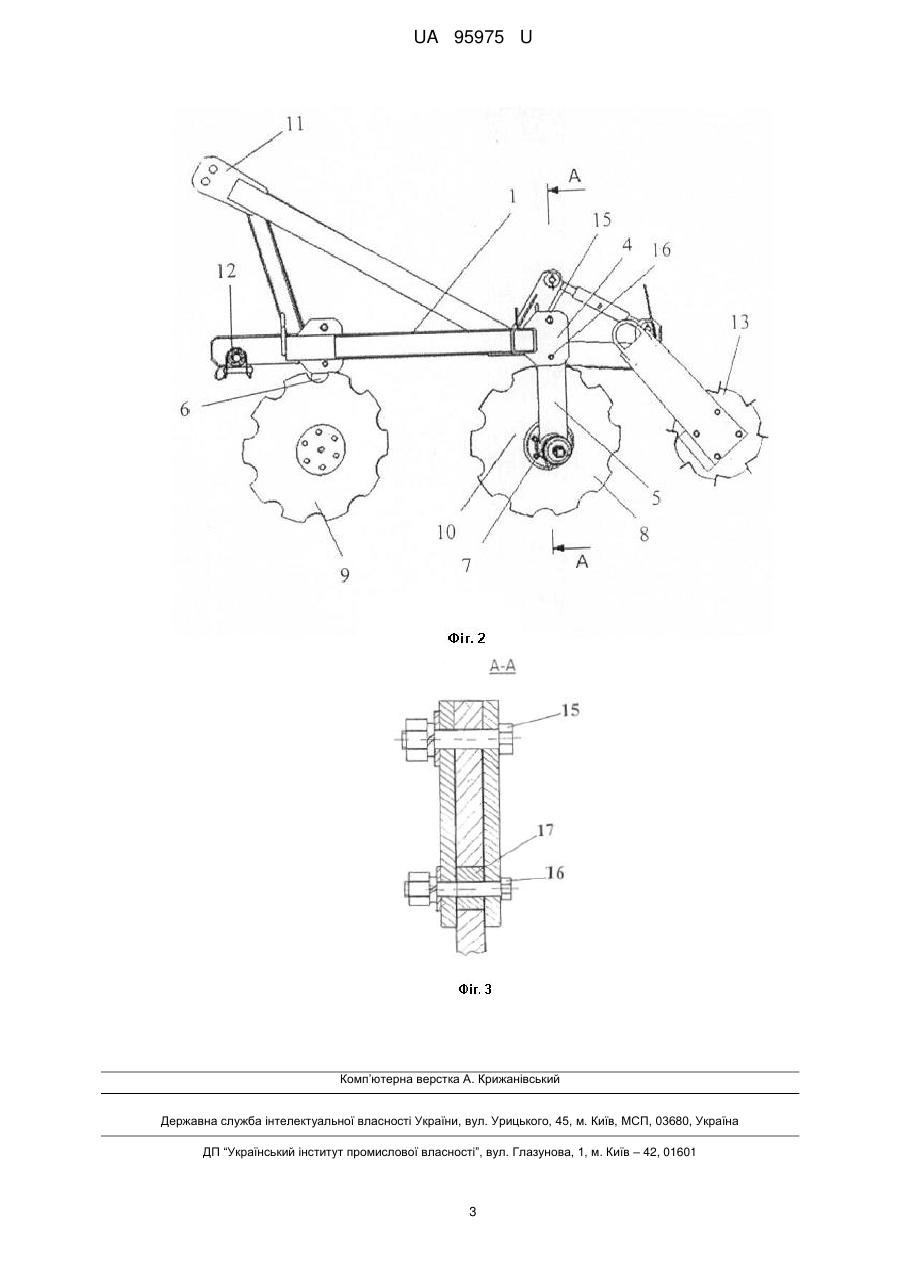

Реферат: UA 95975 U UA 95975 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, зокрема до ґрунтообробних агрегатів з дисковими робочими органами. Відома конструкція короткої дискової борони-лущильника "Дукат-2,5", яка містить раму, на якій на пружинних ресорах в опорах обертання закріплені в два ряди криволінійні диски з відповідно фіксованим кроком і кутом атаки та з ухилом до вертикалі, спереду рами розташований приєднувальний пристрій, а з протилежного боку розташований опорний каток з механізмом регулювання його положення (див. проспект "Сельскохозяйственная техника", ЛКМЗ, www.lkmz.com). Недоліком такої конструкції короткої дискової борони-лущильника є низька якість обробітку сухих важких ґрунтів, так як диски відхиляються від свого положення при обробітку сухих важких ґрунтів і не забезпечують установлену глибину обробітку. Відома конструкція агрегату ґрунтообробного АГ-2,4-20, яка містить раму, на якій на нерухомих кронштейнах в опорах обертання закріплені в два ряди криволінійні диски з відповідно фіксованим кроком, кутом атаки і з ухилом до вертикалі, спереду рами розташований приєднувальний пристрій, а з протилежного боку розташований опорний каток з механізмом регулювання його положення (див. проспект: "Техніка для щедрого урожаю" ТОВ НВП "БІЛОЦЕРКІВМАЗ", www.bcmaz.com.ua). Недоліком такої конструкції ґрунтообробного агрегату є низька надійність кронштейнів ґрунтообробного агрегату. При наїзді криволінійного диску на каміння, кореневища та інші тверді предмети може деформуватись кронштейн на якому закріплений в опорі обертання криволінійний диск. В основу корисної моделі поставлена задача, що полягає в удосконаленні конструкції ґрунтообробного агрегату шляхом усунення вищезгаданих недоліків, збільшення надійності конструкції та забезпечення якісного обробітку сухих важких ґрунтів. Поставлена задача вирішується тим, що в ґрунтообробному агрегаті, який містить раму, на якій у два ряди розташовані кронштейни з фіксованим кроком, у яких розміщені утримувачі з опорами обертання на яких закріплені криволінійні диски з кутом атаки і ухилом до вертикалі, а спереду рами розташований приєднувальний пристрій, а з протилежного боку рами розташований опорний каток з механізмом регулювання його положення, згідно з корисною моделлю, утримувачі закріплені на рамі між попарно розміщеними кронштейнами за допомогою двох болтів. Один з болтів є зрізним і він розміщений ближче до опори обертання і в утримувачі у місці установки зрізного болта розміщена термооброблена втулка. Криволінійний диск приєднаний до опори обертання тильною поверхнею. Суть корисної моделі пояснюється кресленнями: на фіг. 1 зображено ґрунтообробний агрегат, вигляд зверху; на фіг. 2 - вигляд збоку; на фіг. 3 - розріз А-А на фіг. 2. Ґрунтообробний агрегат містить раму 1, на якій у два ряди 2 і 3 розташовані попарно кронштейни 4 з фіксованим кроком, між якими розміщені утримувачі 5 і 6 з опорами обертання 7, на яких закріплені криволінійні диски 8 з кутом атаки і ухилом до вертикалі. Криволінійні диски 8 мають робочу поверхню 9 і тильну поверхню 10. Спереду рами 1 розташований приєднувальний пристрій 11, 12, а з протилежного боку рами розташований опорний каток 13 з механізмом регулювання його положення 14. Утримувачі 5 і 6 закріплені на рамі 1 між попарно розміщеними кронштейнами 4 за допомогою двох болтів 15 і 16, один з яких зрізний 16. Зрізний болт 16 розміщений ближче до опори обертання 7 і в утримувачах 5 і 6 у цьому місці установлена термооброблена втулка 17. Криволінійні диски 8 приєднані до опор обертання 7 тильною поверхнею 10, що суттєво обмежує попадання пилу та вологи в опору обертання 7, підвищуючи тим самим її довговічність. Ґрунтообробний агрегат працює таким чином. При переміщенні по полю криволінійні диски 8 заглиблюються в ґрунт, подрібнюють його і по робочій поверхні 9 переміщають, пригортаючи пожнивні залишки та забезпечуючи рівну поверхню ґрунту на обробленому полі. Наявність двох рядів 2 і 3 криволінійних дисків 8 забезпечує інтенсивне подрібнення ґрунту. Опорний каток 13, положення якого регулюється при допомозі гвинтових пристроїв 14 забезпечує потрібну глибину обробітку ґрунту криволінійними дисками 8 і додатково подрібнює грудки у верхньому шарі ґрунту. При наїзді криволінійного диска 8 на каміння, кореневища та інші тверді предмети, які можуть знаходиться в ґрунті, зрізується зрізний болт 16 термообробленою втулкою 17, а інші вузли і деталі залишаються неушкодженими. Після заміни зрізного болта 16 на новий, ґрунтообробний агрегат готовий до роботи. Заміну криволінійного диску 8 після його зношення до критичних розмірів проводять без демонтажу опори обертання 7. 60 1 UA 95975 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Ґрунтообробний агрегат, який містить раму, на якій у два ряди розташовані кронштейни з фіксованим кроком, у яких розміщені утримувачі з опорами обертання, на яких закріплені криволінійні диски з кутом атаки і ухилом до вертикалі, а спереду рами розташований приєднувальний пристрій, а з протилежного боку рами розташований опорний каток з механізмом регулювання його положення, який відрізняється тим, що утримувачі закріплені на рамі між попарно розміщеними кронштейнами за допомогою двох болтів. 2. Ґрунтообробний агрегат за п. 1, який відрізняється тим, що один з болтів є зрізним і він розміщений ближче до підшипникової опори і в утримувачі в місці установки зрізного болта розміщена термооброблена втулка. 3. Ґрунтообробний агрегат за п. 1, який відрізняється тим, що криволінійний диск приєднаний до опори обертання тильною поверхнею. 2 UA 95975 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
